Номер по Госреестру СИ: 92819-24
92819-24 Расходомеры кориолисовые
(ИЗМЕРКОН СМ)
Назначение средства измерений:
Расходомеры кориолисовые ИЗМЕРКОН СМ (далее - расходомеры) предназначены для измерений массового расхода, массы, объёмного расхода и объёма жидкости и газа, их плотности и температуры.

Внешний вид.
Расходомеры кориолисовые
Рисунок № 1

Внешний вид.
Расходомеры кориолисовые
Рисунок № 2

Внешний вид.
Расходомеры кориолисовые
Рисунок № 3

Внешний вид.
Расходомеры кориолисовые
Рисунок № 4

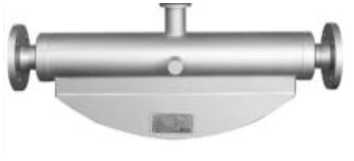

Внешний вид.
Расходомеры кориолисовые
Рисунок № 5

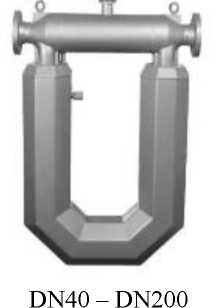

Внешний вид.
Расходомеры кориолисовые
Рисунок № 6

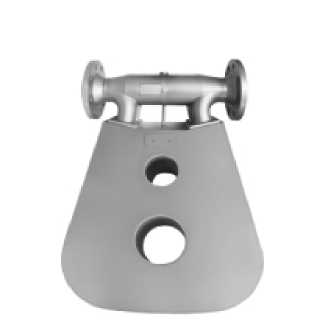

Внешний вид.
Расходомеры кориолисовые
Рисунок № 7

Внешний вид.
Расходомеры кориолисовые
Рисунок № 8

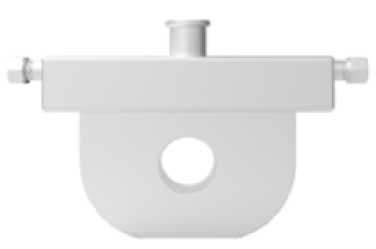

Внешний вид.
Расходомеры кориолисовые
Рисунок № 9

Внешний вид.
Расходомеры кориолисовые
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и несанкционированного доступа, в ПО расходомера разграниченный доступ по паролям («Пользователь», выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения
конфигурационных данных от предусмотрен
«Сервис»), в
двухуровневый зависимости от
«высокий»
с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
в соответствии
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Идентификационное наименование ПО |
IZ CM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Номер версии (идентификационный номер) ПО |
1.х | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечание - «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Знак поверки на СИ не наносится. Расположение маркировочной таблички показано на рисунке 3. с Сянкт-Пегербург Расходомер кориолисовый ИЗМЕРКОН СМ МйдНфивациЯгСИ 470 Заводской номер: А2 3DS3O0O1 Д414 Прри]«йД<Тв№ 0472023 Погрешнпсп»: ±0,1 Чь Степень защиты; 1Рб5 Дна naitiM измерения: 100-1 000 нг/ч РаОскчёе давление: до 4 МПа ТемОЁрязура (.редн;'50_.+200'С Коэффициент pacTO^L 1 Ы.^Ой D2; 0.9Э59 КЗ: S7^0lOO Рисунок 3 - Маркировочная табличка Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных. Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения. Для обеспечения защиты измерительных и несанкционированного доступа, в ПО расходомера разграниченный доступ по паролям («Пользователь», выполняемых функций и уровня полномочий. Уровень защиты программного обеспечения конфигурационных данных от предусмотрен «Сервис»), в двухуровневый зависимости от «высокий» с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1. в соответствии Таблица 1 - обеспечения данные Идентификационные данные (признаки) Значение Идентификационное наименование ПО IZ CM Номер версии (идентификационный номер) ПО 1.х Примечание - «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. Метрологические и технические характеристики Таблица 2 - Метрологические характеристики Наименование параметра Значение параметра CM 470 Номинальный диаметр, DN от 1,5 до 300 Диапазон измерений массового и объёмного расходов жидкости, т/ч (м3/ч) от 0 до 2500 (от 0 до 25002)) Диапазон измерений плотности измеряемой среды, кг/м3 от 650 до 2000 Диапазон измерений температуры измеряемой среды, °С от -200 до +300 Пределы допускаемой относительной погрешности расходомера при измерении массы жидкости в потоке и массового расхода жидкости1), % ±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,5 Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости1), % ±0,15; ±0,2; ±0,25; ±0,3; ±0,5 Пределы допускаемой абсолютной погрешности измерений плотности1), кг/м3 ±1; ±2 Пределы допускаемой абсолютной погрешности измерений температуры, °С ±(1 + 0,005^|Z|), где t - измеренное значение температуры, °С 1) В зависимости от заказа. Конкретные значения указываются в паспорте. 2) Верхний предел измерений объёмного расхода указан для жидкости с условной плотностью 1000 кг/м3. Для других сред расход зависит от их плотности. Таблица 3 - Технические Наименование параметра Значение параметра CM 470 Измеряемая среда жидкость, газы (вода, газовый конденсат, широкие фракции лёгких углеводородов, сжиженные углеводородные газы и другие жидкости) Диапазон температуры измеряемой среды, °С от -200 до +300 Давление измеряемой среды избыточное, МПа от 0 до 35 Параметры питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В от 85 до 265 50 ± 1 от 18 до 36 Потребляемая мощность, Вт, не более 15 Выводы и интерфейсы: 1) - импульсный; - аналоговый выход «токовая петля» с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU; - дискретный Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА от 0 до 10000 от 4 до 20 Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) IP65 / IP67 Маркировка взрывозащиты 1Ex db [ia] IIC T6 Gb Х Температура окружающей среды при эксплуатации, °С от -40 до +55 Относительная влажность окружающей среды, %, не более 95 Срок службы, лет 20 Срок средней наработки на отказ, ч, не менее 150 000 1) В зависимости от заказа. Конкретные значения указываются в паспорте. наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой. приведены в разделе 3 руководства по эксплуатации 90777809.407171.001 РЭ. Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»; Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»; Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»; Техническая документация «Q&T Instrument Co., Ltd», КНР. «Q&T Instrument Co., Ltd», КНР Адрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China Телефон: +86 371 27880233, +86 15237865258 Web-сайт: www.qtmeters.com E-mail: qtinstrument@gmail.com Принцип работы расходомеров основан на использовании сил Кориолиса, возникающих в колебательной системе при прохождении через неё измеряемой среды. Значение силы Кориолиса зависит от массы среды и скорости её движения. Массовый расход среды прямо пропорционален разнице во времени между сигналами входного и выходного детекторов. Плотность среды прямо пропорциональна периоду колебаний измерительных трубок. Измерение температуры осуществляется с помощью термосопротивления. Объёмный расход и объём определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды. Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя. Первичный преобразователь расхода представляет собой корпус, во внутренней части которого расположены две изогнутые измерительные трубки, задающая катушка и детекторы, представляющие собой сборку из катушки индуктивности и постоянного магнита. Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции: или двух - измерение массового расхода и массы жидкости или газа (в одном направлениях потока); или двух - измерение объёмного расхода и объёма жидкости или газа (в одном направлениях потока); а также - индикацию результатов измерений расхода, плотности, температуры, параметров в различных единицах; - самодиагностику неисправностей и их индикацию; - передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации. Расходомеры изготавливаются в модификации CM 470. Расходомеры изготавливаются в следующих исполнениях: компактное, раздельное фланцевое, резьбовое, Tri-clamp. Компактное исполнение характеризуется монтажом электронного преобразователя непосредственно на первичный преобразователь расхода. Раздельное исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода. Общий вид расходомеров кориолисовых ИЗМЕРКОН СМ представлен на рисунках 1-2. DN3 - DN300 Рисунок 1 - Внешний вид электронного преобразователя расходомера кориолисового ИЗМЕРКОН CM DN1,5 - DN200 DN50 - DN80 DN6 - DN100 DN15 Рисунок 2 - Внешний вид первичного преобразователя расходомера кориолисового ИЗМЕРКОН CM Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе первичного преобразователя и электронного блока. Знак поверки на СИ не наносится. Расположение маркировочной таблички показано на рисунке 3. с Сянкт-Пегербург Расходомер кориолисовый ИЗМЕРКОН СМ МйдНфивациЯгСИ 470 Заводской номер: А2 3DS3O0O1 Д414 Прри]«йД<Тв№ 0472023 Погрешнпсп»: ±0,1 Чь Степень защиты; 1Рб5 Дна naitiM измерения: 100-1 000 нг/ч РаОскчёе давление: до 4 МПа ТемОЁрязура (.редн;'50_.+200'С Коэффициент pacTO^L 1 Ы.^Ой D2; 0.9Э59 КЗ: S7^0lOO Рисунок 3 - Маркировочная табличка Таблица 2 - Метрологические характеристики | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Наименование параметра |
Значение параметра | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
CM 470 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Номинальный диаметр, DN |
от 1,5 до 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазон измерений массового и объёмного расходов жидкости, т/ч (м3/ч) |
от 0 до 2500 (от 0 до 25002)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазон измерений плотности измеряемой среды, кг/м3 |
от 650 до 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазон измерений температуры измеряемой среды, °С |
от -200 до +300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пределы допускаемой относительной погрешности расходомера при измерении массы жидкости в потоке и массового расхода жидкости1), % |
±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости1), % |
±0,15; ±0,2; ±0,25; ±0,3; ±0,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений плотности1), кг/м3 |
±1; ±2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(1 + 0,005^|Z|), где t - измеренное значение температуры, °С | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица 3 - Технические
|
Наименование параметра |
Значение параметра |
|
CM 470 | |
|
Измеряемая среда |
жидкость, газы (вода, газовый конденсат, широкие фракции лёгких углеводородов, сжиженные углеводородные газы и другие жидкости) |
|
Диапазон температуры измеряемой среды, °С |
от -200 до +300 |
|
Давление измеряемой среды избыточное, МПа |
от 0 до 35 |
|
Параметры питания:
|
от 85 до 265 50 ± 1 от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Выводы и интерфейсы: 1) |
|
|
Параметры выходных сигналов:
|
от 0 до 10000 от 4 до 20 |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) |
IP65 / IP67 |
|
Маркировка взрывозащиты |
1Ex db [ia] IIC T6 Gb Х |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +55 |
|
Относительная влажность окружающей среды, %, не более |
95 |
|
Срок службы, лет |
20 |
|
Срок средней наработки на отказ, ч, не менее |
150 000 |
|
1) В зависимости от заказа. Конкретные значения указываются в паспорте. | |
