Номер по Госреестру СИ: 92716-24
92716-24 Преобразователи давления измерительные
(ZY8000T)
Назначение средства измерений:
Преобразователи давления измерительные ZY8000T (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного (в том числе разрежения) и абсолютного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и (или) в цифровой выходной сигнал HART, Profibus и Foundation fieldbus.

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей
исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ZYFW |
|
Номер версии ПО, не ниже |
1.0.1 |
|
Цифровой идентификатор ПО |
Не отображается |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1 руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Стандарт предприятия Shandong Zhongziyi Intelligent Technology Co., Ltd.
ПравообладательShandong Zhongziyi Intelligent Technology Co., Ltd., Китай
Адрес: No. 8, Sanying Road, Zibo Science and Technology Industrial Park, Fangzhen Town, Zhangdian District, Zibo City, Shandong Province, China
Web-сайт: www.sdzzy.net
Изготовитель
Shandong Zhongziyi Intelligent Technology Co., Ltd., КитайАдрес: No. 8, Sanying Road, Zibo Science and Technology Industrial Park, Fangzhen
Town, Zhangdian District, Zibo City, Shandong Province, China
Web-сайт: www.sdzzy.net
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Shandong Zhongziyi Intelligent Technology Co., Ltd., КитайАдрес: No. 8, Sanying Road, Zibo Science and Technology Industrial Park, Fangzhen Town, Zhangdian District, Zibo City, Shandong Province, China
Web-сайт: www.sdzzy.net
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный выходной сигнал постоянного тока и (или) цифровой сигнал.
Конструктивно преобразователи состоят из корпуса с крышкой и резьбовым штуцером, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. По заказу преобразователи могут быть изготовлены с ЖК-дисплеем.
Преобразователи давления могут отличаться диапазонами измерений, выходными сигналами, наличием ЖК-дисплея и наличием взрывозащиты. Конкретные характеристики определяются в соответствии с кодом заказа, согласно таблице 1.
Таблица 1 - Код заказа п
й давления
|
Наименование параметра |
Обозначение |
Примечание |
|
Преобразователь давления |
ZY8000T |
- |
|
Измеряемое деление |
G |
Избыточное давление |
|
A |
Абсолютное давление | |
|
Код диапазона измерений |
от 01 до 09 |
Данные приведены в таблицах 3-4 |
|
Выходной сигнал |
H |
HART (4-20 мА) |
|
P |
Profibus | |
|
F |
Foundation fieldbus | |
|
Присоединение к процессу |
0 |
NTP |
|
1 |
M20x1,5 | |
|
Материал разделительной диафрагмы |
S |
316L |
|
C |
HC-276 | |
|
Заполняющая жидкость датчика |
1 |
Силиконовое масло |
|
2 |
Фторное масло | |
|
Корпус |
A |
1/2 NPT Внутренняя резьба, два электрических интерфейса |
|
B |
М20х1,5 Внутренняя резьба, два электрических интерфейса | |
|
C |
1/2 NPT Внутренняя резьба, два электрических интерфейса | |
|
D |
М20х1,5 Внутренняя резьба, два электрических интерфейса | |
|
ЖК-дисплей |
M0 |
Без ЖК- дисплея |
|
M5 |
С ЖК-дисплеем | |
|
Монтажная опора |
B0 |
Без монтажной опоры |
|
B4 |
Вертикальная (L-образная) опора | |
|
Взрывозащита |
0 |
- |
|
d |
1Ex db IIC T6 Gb | |
|
i |
0Ex ia IIC T6 Ga X | |
|
Дополнительные параметры |
- |
- |
Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1.

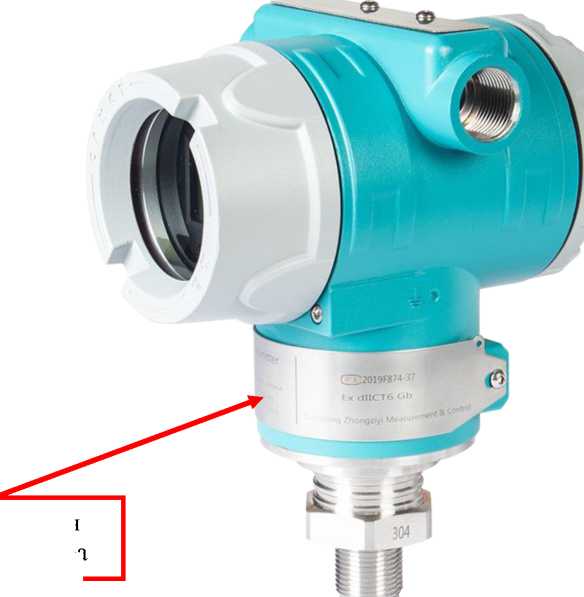

Рисунок 1 - Общий вид преобразователя и место нанесения заводского номера
Место нанесения заводского номера
Заводской номер преобразователей в виде арабских цифр наносится методом гравировки на техническую табличку, прикрепленную к корпусу.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Метрологические и основные технические характеристики приведены в таблицах 3 -
Таблица 3 -
избыточного давления
п
|
Код диапазона |
Верхний предел измерений, кПа 1) 2) |
Нижний предел измерений, кПа 1) 2) |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений |
|
01 |
от 2,5 до 10 |
от минус 10 до 0 |

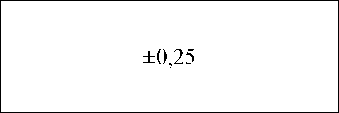

±0,25 |
0,2% |
|
02 |
от 5 до 20 |
от минус 20 до 0 | ||
|
03 |
от 20 до 70 |
от минус 70 до 0 | ||
|
04 |
от 70 до 350 |
от минус 100 до 0 | ||
|
05 |
от 200 до 700 | |||
|
06 |
от 700 до 3 500 | |||
|
07 |
от 2 000 до 7 000 | |||
|
08 |
от 7 000 до 35 000 | |||
|
09 |
от 20 000 до 100 000 | |||
|
Примечания:
| ||||
Примечания:
-
1) - Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации;
-
2) - Преобразователи могут выпускаться с диапазоном измерений, определенным посредством указания нижнего предела измерений и верхнего предела измерений внутри указанного диапазона. Конкретный диапазон измерений приведен в паспорте и нанесен на техническую табличку преобразователя;
Таблица 4 - Метрологические характеристики преобразователей абсолютного давления
|
Код диапазона |
Верхний предел измерений, кПа абс.1) 2) |
|
03 |
от 20 до 70 |
|
04 |
от 70 до 350 |
|
05 |
от 200 до 700 |
|
06 |
от 700 до 3 500 |
Нижний предел измерений, кПа абс.1)

Пределы допускаемой
основной приведенной погрешности, % от диапазона измерений

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений
0,2%
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - аналоговый, мА |
от 4 до 20 |
|
- цифровые |
HART; Profibus; Foundation fieldbus |
|
Номинальное напряжения питания постоянного тока, В |
24 |
|
Масса, кг, не более: |
1,8 |
|
Габаритные размеры преобразователей давления, мм, не более: |
172 X 130 X122 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С: |
от +21 до +25 |
|
- атмосферное давление, кПа: |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, %, не более: |
80 |
|
Рабочие условия измерений: - температура окружающей среды, °С: |
от -30 до +70 |
|
- атмосферное давление, кПа: |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, %, не более: |
80 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb; |
|
0Ex ia IIC T6 Ga X |
