Наименование параметра

Обозначение

Примечание

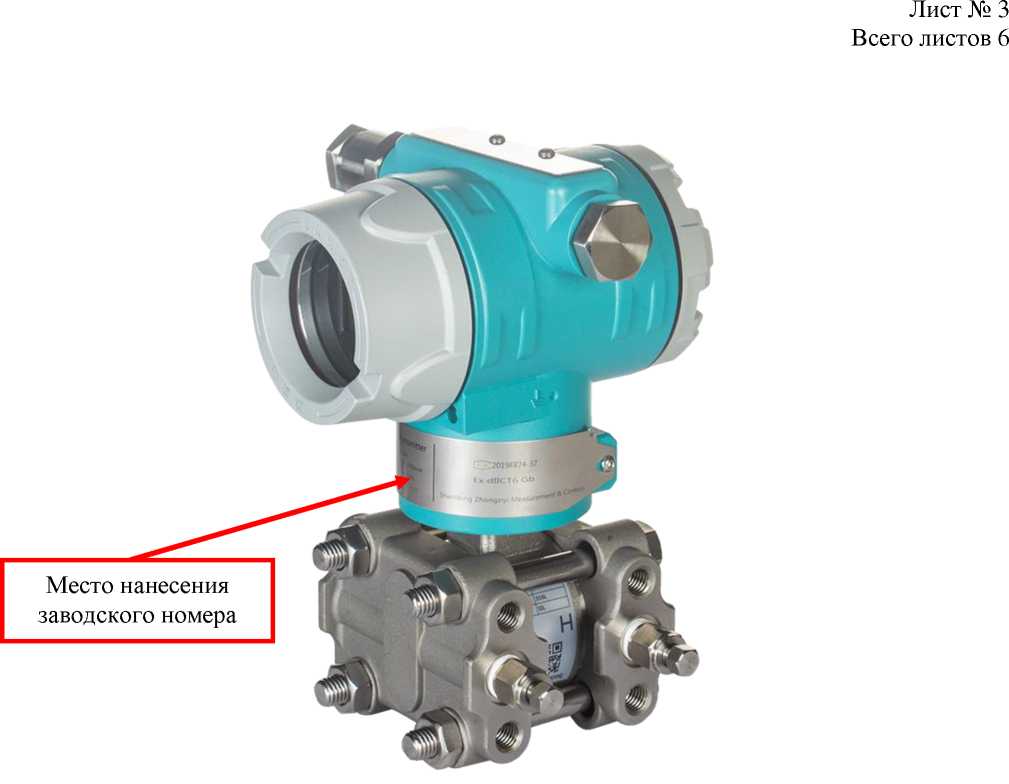

Преобразователь давления

ZY8000D

-

Измеряемое деление

G

Избыточное давление

R

Разность давления (малый диапазон измерений)

P

Разность давлений

H

Высокое статическое давление

Код диапазона измерений

от 02 до 10

Данные приведены в таблицах 3-4

Выходной сигнал

H

HART (4-20 мА)

P

Profibus

F

Foundation fieldbus

Присоединение к процессу

0

Согласно документации изготовителя

1

2

3

Материал разделительной диафрагмы

S

316L

C

HC-276

M

Монель

T

Тантал

Заполняющая жидкость датчика

1

Силиконовое масло

2

Фторное масло

Корпус

A

Два электрических ввода 1/2 NTP. Материал - алюминиевый сплав

B

Два электрических ввода М20х1,5. Материал - алюминиевый сплав

C

Два электрических ввода 1/2 NTP. Материал - нержавеющая сталь

D

Два электрических ввода М20х1,5. Материал - нержавеющая сталь

ЖК-дисплей

M0

Без ЖК- дисплея

M5

С ЖК-дисплеем

Монтажная опора

B0

Без монтажной опоры

B2

Кронштейн Q235

D3

Кронштейн 304

Взрывозащита

0

-

d

1Ex db IIC T6 Gb

I

0Ex ia IIC T6 Ga X

Дополнительные параметры

-

-

Наименование

Обозначение

Количество

Преобразователь давления

ZY8000D

1 шт.

Руководство по эксплуатации

--

1 экз. на партию

Паспорт

--

1 экз.

Код диапазона

Верхний предел измерений, кПа^{1) 2)}

Нижний предел измерений, кПа^{1) 2)}

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений

02

1

от минус 1 до 0

03

6

от минус 6 до 0

04

40

от минус 40 до 0

05

200

06

1 000

±0,25

0,2%

07

2 000

от минус 100 до 0

08

10 000

09

20 000

10

40 000

Примечания:

• ¹⁾ - Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации;

• ²⁾ - Преобразователи могут выпускаться с диапазоном измерений, определенным посредством указания нижнего предела измерений и верхнего предела измерений внутри указанного диапазона. Конкретный диапазон измерений приведен в паспорте и нанесен на техническую табличку преобразователя.

Таблица 4 - Метрологические характеристики преобразователей разности давлений

Код диапазона

Диапазон измерений,

кПа1) 2)

Максимальное статическое давления, кПа

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений

02

от минус 1 до 1

16 000

03

от минус 6 до 6

04

от минус 40 до 40

±0,25

0,2%

05

от минус 200 до 200

25 000

06

от минус 1 000 до 1 000

07

от минус 2 000 до 2 000

Наименование характеристики

Значение

Выходной сигнал:

• - аналоговые, мА

• - цифровые

от 4 до 20

HART; Profibus; Foundation fieldbus

Номинально напряжение питания постоянного тока, В

24

Масса, кг, не более:

3,4

Габаритные размеры преобразователей давления, мм, не более:

180 X 130 xi22

Нормальные условия эксплуатации: температура окружающего воздуха, °С: атмосферное давление, кПа: относительная влажность окружающего воздуха, %, не более:

от +21 до +25 от 84 до 106,7

80

Рабочие условия измерений: температура окружающей среды, °С: атмосферное давление, кПа: относительная влажность окружающего воздуха, %, не более:

от -30 до +70 от 84 до 106,7

80

Маркировка взрывозащиты

1Ex db IIC T6 Gb; 0Ex ia IIC T6 Ga X
