Номер по Госреестру СИ: 92752-24
92752-24 Тесламетры
(PROGRESS LZ-680)
Назначение средства измерений:
Тесламетры PROGRESS LZ-680 (далее - тесламетры) предназначены для измерений магнитной индукции и напряженности постоянных магнитных полей, среднеквадратических значений магнитной индукции и напряженности переменных магнитных полей.
Внешний вид.
Тесламетры
Рисунок № 1
Внешний вид.
Тесламетры
Рисунок № 2
Внешний вид.
Тесламетры
Рисунок № 3
Внешний вид.
Тесламетры
Рисунок № 4
Внешний вид.
Тесламетры
Рисунок № 5
Общие сведения
Дата публикации - 29.07.2024
Срок свидетельства - 26.07.2029
Номер записи - 194593
ID в реестре СИ - 1417879
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PROGRESS LZ-680,
Производитель
Изготовитель - HUNAN LINKJOIN TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1737 от 2024.07.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Тесламетры (PROGRESS LZ-680)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений HUNAN LINKJOIN TECHNOLOGY CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92751-24 26.07.2029 |
Флюксметры, PROGRESS-LZ HUNAN LINKJOIN TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92752-24 26.07.2029 |
Тесламетры, PROGRESS LZ-680 HUNAN LINKJOIN TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93232-24 18.09.2029 |
Анализаторы магнитные, PROGRESS-CIM HUNAN LINKJOIN TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Тесламетры (PROGRESS LZ-680)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 2 | 1 | 7 | 0 | 5 | 0 | 5 |
Стоимость поверки Тесламетры (PROGRESS LZ-680)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) тесламетра предназначено для управления режимами работы, выбора основных настроек, и отображения результатов на дисплее.
ПО тесламетров - встроенное, загружается при изготовлении тесламетров изготовителем. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
икационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер ПО) |
не ниже V2.2 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Работа» документа «Тесламетр PROGRESS-LZ-680. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
Техническая документация HUNAN LINKJOIN TECHNOLOGY CO., LTD.
ПравообладательHUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай
Юридический адрес: 5F, Carve Out Building, Economic & Technological Development Zone, Loudi, Hunan, Китай
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия тесламетров основан на измерении магнитной индукции и напряженности постоянных магнитных полей (режим DC), среднеквадратических значений магнитной индукции и напряженности переменных магнитных полей (режим AC) с помощью первичного измерительного преобразователя Холла.
Конструктивно тесламетры состоят из электронного блока, измерительных зондов двух типов: «поперечный» (с плоской рабочей частью) и «осевой» (с цилиндрической рабочей частью). Фронтальная клавиатура и LCD дисплей обеспечивают управление тесламетром и считывание данных. На буквенно-цифровой дисплей выводятся текстовые сообщения для оператора. Тесламетры могут работать автономно или быть подключены к ПК через USB.
Корпус тесламетра выполнен из металла с пластиковыми вставками и окрашен в цвет, определяемый изготовителем. Каждый измерительный зонд помещен в прозрачный корпус, защищающий от механических повреждений.
Индикация результатов измерений производится в единицах:
-
- магнитной индукции: мТл (Тл), Гс (кГс);
-
- напряженности магнитного поля: кА/м (МА/м), Э (кЭ).
Нанесение знака поверки на тесламетры не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения, обеспечивающий идентификацию тесламетра, наносится на верхнюю сторону корпуса тесламетра в виде наклейки. На прозрачный корпус каждого измерительного зонда в виде буквенно-цифрового обозначения нанесен серийный номер в виде наклейки.
Общий вид тесламетров с указанием места нанесения серийного номера представлен на рисунке 1, измерительных зондов с преобразователями Холла - на рисунке 2.
Пломбирование тесламетров не предусмотрено.
(а)
(б)
Место нанесения серийного номера
(в)

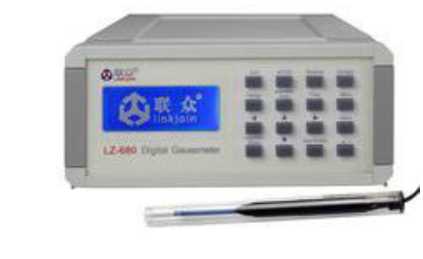

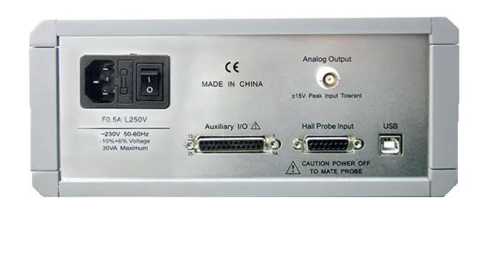

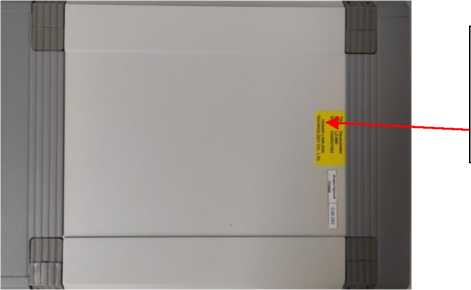

Рисунок 1 - Общий вид тесламетров с зондами
(а - вид спереди, б - вид сзади, в - место нанесения серийного номера)
Место нанесения серийного номера
(а)
Рисунок 2 - Общий вид измерительных зондов (а - поперечный, б - осевой)
|
Г; | |||
|
- __ |
дг- - —- _- | ||
(б)
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Тесламетр в составе: |
PROGRESS LZ-680 |
1 шт. |
|
- электронный блок |
- |
1 шт. |
|
- измерительный зонд («поперечный») |
- |
1 шт. |
|
- измерительный зонд («осевой»)* |
- |
1 шт. |
|
Руководство пользователя |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* - поставляется по требованию заказчика | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний:
|
от 0 до 3000 от 0 до 300 от 0 до 2400 от 0 до 240 |
|
Диапазон измерений магнитной индукции постоянного магнитного поля (режим DC), мТл:
|
от 1 до 2500 от 1 до 200 |
|
Диапазон измерений среднеквадратических значений магнитной индукции переменного магнитного поля (режим AC), мТл |
от 1 до 200 |
|
Диапазон измерений напряженности постоянного магнитного поля (режим DC), кА/м
|
от 0,8 до 2000 от 0,8 до 160 |
|
Диапазон измерений напряженности переменного магнитного поля (режим АС), кА/м |
от 0,8 до 160 |
|
Пределы допускаемой относительной погрешности измерений магнитной индукции и напряженности постоянного магнитного поля, %:
от 0,8 до 40 кА/м включ.;
св. 40 до 2000 кА/м |
± (3+0,05-(Вп/Ви-1)) ± 2,0 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений магнитной индукции и напряженности переменного магнитного поля, % |
± (5+0,4-(Вп/Ви-1)) |
|
где Вп - верхний предел измерений, мТл (кА/м); Ви - значение измеряемой величины, мТл (кА/м) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Пределы измерений магнитной индукции постоянного магнитного поля, мТл |
300; 3000 |
|
Пределы измерений магнитной индукции переменного магнитного поля, мТл |
30; 300 |
|
Пределы измерений напряженности постоянного магнитного поля, кА/м |
240;2400 |
|
Пределы измерений напряженности переменного магнитного поля, кА/м |
24; 240 |
|
Габаритные размеры электронного блока, мм, не более - длина |
335 |
|
- ширина |
240 |
|
- высота |
105 |
|
Масса электронного блока, кг, не более |
5,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 25 |
|
- относительная влажность, %, не более |
75 |
|
Параметры электрического питания: - напряжение, В |
220±11 |
|
- частота, Гц |
50±0,5 |
