Номер по Госреестру СИ: 93232-24
93232-24 Анализаторы магнитные
(PROGRESS-CIM)
Назначение средства измерений:
Анализаторы магнитные PROGRESS-CIM (далее - анализаторы) предназначены для измерений магнитной индукции постоянного магнитного поля у поверхности радиально намагниченных кольцевых, цилиндрических магнитов.

Внешний вид.
Анализаторы магнитные
Рисунок № 1

Внешний вид.
Анализаторы магнитные
Рисунок № 2

Внешний вид.
Анализаторы магнитные
Рисунок № 3

Внешний вид.
Анализаторы магнитные
Рисунок № 4

Внешний вид.
Анализаторы магнитные
Рисунок № 5
Программное обеспечение
ПО анализаторов предназначено для управления работой анализаторов обеспечивает ввод исходных параметров, управление процессом измерений, обработку сохранение данных, формирование протокола измерений. Результаты измерений выводятся виде графиков и/или таблиц и при необходимости могут быть сохранены.
ПО функционирует в среде Windows и устанавливается на промышленный компьютер, входящий в состав анализатора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение для модификации | |
|
PROGRESS-CIM-3110RMT |
PROGRESS-CIM- 3110 | |
|
Идентификационное наименование ПО |
Magnetic Field Measurement System |
Magnet Analyzer Test System |
|
Номер версии (идентификационный номер ПО) * |
V6.X |
2.08.ХХ.ХХХ |
|
Цифровой идентификатор ПО |
- |
- |
*Х - обозначение номера версии метрологически незначимой части ПО
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3 «Эксплуатация» документа «Анализатор магнитный PROGRESS-CIM-3110RMT. Руководство по эксплуатации»; главе 2 «Эксплуатация» документа «Анализатор магнитный PROGRESS-CIM-3110. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
Стандарт предприятия HUNAN LINKJOIN TECHNOLOGY CO., LTD.
ПравообладательHUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай
Адрес: 5F, Carve Out Building, Economic Development Zone, Loudi, Hunan Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного институт
предприятия метрологии
«Всероссийский научно-имени Д.И.Менделеева»
(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов заключается в измерении магнитной индукции постоянного магнитного поля, создаваемого постоянными магнитами, посредством первичного преобразователя Холла.
Конструктивно анализаторы состоят из измерительного блока, промышленного компьютера с программным обеспечением (далее - ПО) и монитора.
Измерительный блок включает в свой состав механизм крепления и перемещения измерительного зонда по осям X и Y со шкалами, стойку со шкалой по оси Z для обеспечения перемещения зонда по вертикали, поворотный патрон с многокулачковым зажимом для установки образцов, измерительный зонд с преобразователем Холла и блок электроники.
Корпус измерительного блока анализатора выполнен из металла и окрашивается в цвет, определяемый изготовителем. Кулачки зажимного патрона выполнены из неферромагнитных сплавов.
Измерительный зонд помещен в съемный прозрачный корпус, который защищает зонд от механических повреждений.
Промышленный компьютер с ПО выполнен в виде отдельного блока и позволяет управлять поворотным патроном, процессом измерений, сохранять и/или отображать протокол результатов измерений.
Индикация результатов измерений производится в единицах магнитной индукции: мТл, Гс, кГс.
Анализаторы выпускаются в двух модификациях - PROGRESS-CIM-3110 и PROGRESS-CIM-3110RMT, отличающихся техническими характеристиками и ПО.
Общий вид анализаторов представлен на рисунке 1, измерительного зонда - на рисунке 2, место нанесения серийного номера - на рисунке 3.
Серийный номер, в виде буквенно-цифрового обозначения, обеспечивающий идентификацию анализатора, наносится на заднюю панель корпуса анализатора в виде наклейки.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.
а)
б)
в)

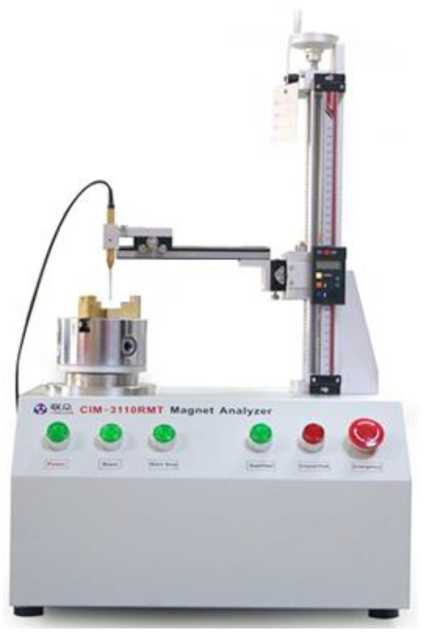

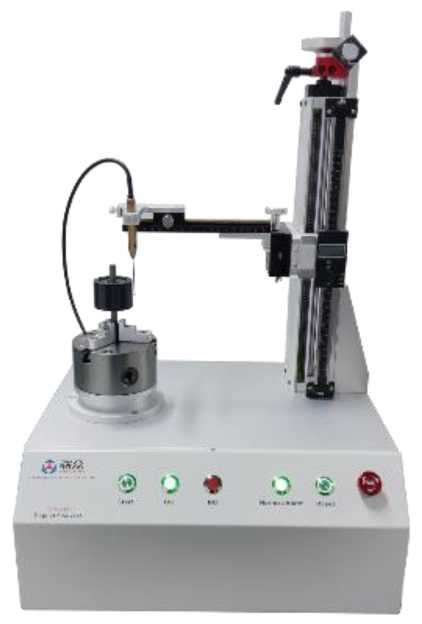

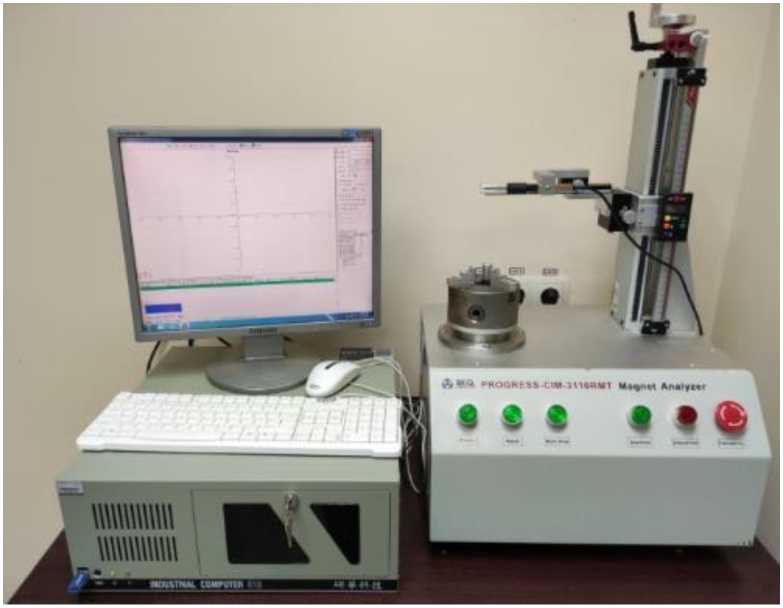

Рисунок 1 - Общий вид анализаторов
(а) измерительный блок анализатора модификации PROGRESS-CIM-3110;
б) измерительный блок анализатора модификации PROGRESS-CIM-3110RMT; в) общий вид анализаторов)

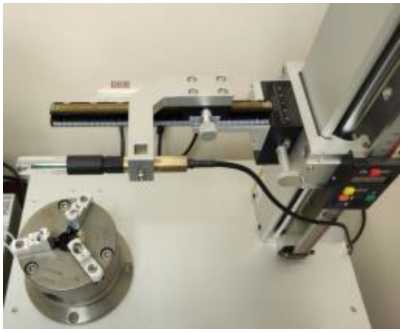

Рисунок 2 - Общий вид измерительного зонда и места его крепления

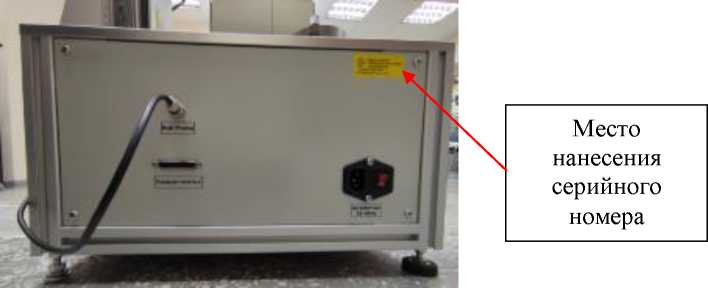

Рисунок 3 - Место нанесения серийного номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение для модификации |
Количество | |
|
Анализатор магнитный PROGRESS-CIM в составе: |
PROGRESS-CIM- 3110RMT |
PROGRESS-CIM- 3110 |
1 шт. |
|
- измерительный блок |
CIM-3110RMT Magnet analyzer |
CIM-3110 Magnet analyzer |
1 шт. |
|
- промышленный компьютер с ПО |
- |
- |
1 шт. |
|
- монитор |
- |
- |
1 шт. |
|
Образцовый магнит* |
- |
- |
1 шт. |
|
Эксплуатационная документация |
Анализатор магнитный PROGRESS-CIM-3110RMT. Руководство по эксплуатации |
Анализатор магнитный PROGRESS-CIM-3110. Руководство по эксплуатации. |
1 экз. |
|
Методика поверки |
- |
1 экз. | |
|
* - поставляется по требованию заказчика | |||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон показаний магнитной индукции постоянного магнитного поля, мТл |
от 0 до 800 |
|
Диапазон измерений магнитной индукции постоянного магнитного поля, мТл |
от 5 до 800 |
|
Пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля, %:
|
+ 5 ± 1,5 |
|
Цена единицы наименьшего разряда при измерении магнитной индукции постоянного магнитного поля, мТл |
0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
PROGRESS-CIM-3110RMT |
PROGRESS- CIM-3110 | |
|
Пределы измерений, мТл |
100; 200; 400; 800 | |
|
Максимальное перемещение измерительного зонда, мм - по оси X |
125 |
160 |
|
- по оси Y |
25 |
50 |
|
- по оси Z |
200 |
200 |
|
Угловое разрешение поворотного патрона, ° |
0,01 | |
|
Габаритные размеры измерительного блока, мм, не более - длина |
460 |
450 |
|
- ширина |
410 |
420 |
|
- высота |
750 |
730 |
|
Масса, кг, не более - измерительного блока |
35 | |
|
- промышленного компьютера с монитором |
25 | |
|
Параметры электрического питания: - напряжение, В |
220 ± 20 |
220 ± 20 |
|
- частота, Гц |
50 ± 5 |
50 ± 5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +28 | |
|
- относительная влажность, % |
от 30 до 75 | |
