Номер по Госреестру СИ: 92762-24
92762-24 Титраторы автоматические
(ТИТРИОН 2.0)
Назначение средства измерений:
Титраторы автоматические ТИТРИОН 2.0 (далее - титраторы) предназначены для электродвижущей силы (ЭДС), рН, молярной потенциометрического, кондуктометрического, титрования в водных и неводных растворах,
измерений объема дозируемой жидкости, концентрации компонентов в режиме амперометрического и фотометрического неорганических и органических веществах.
Внешний вид.
Титраторы автоматические
Рисунок № 1
Внешний вид.
Титраторы автоматические
Рисунок № 2
Общие сведения
Дата публикации - 31.07.2024
Срок свидетельства - 30.07.2029
Номер записи - 194600
ID в реестре СИ - 1417888
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТИТРИОН 2.0,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1754 от 2024.07.30 ПРИКАЗ_Об утверждении типов средств измерений (23)
Наличие аналогов СИ: Титраторы автоматические (ТИТРИОН 2.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16997-03 12.03.2029 |
Анализаторы вольтамперометрические, ЭКОТЕСТ-ВА Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ |
1 год |
|
23192-02 11.04.2028 |
Анализаторы кулонометрические, ЭКСПЕРТ-006 Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
23460-07 27.03.2028 |
Кондуктометры, ЭКСПЕРТ-002 Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
34127-07 27.03.2028 |
pH-метры, ЭКСПЕРТ-pH Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
39009-08 03.09.2029 |
Титраторы Фишера, "ЭКСПЕРТ-007М" Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ |
1 год |
|
88395-23 01.03.2028 |
Фотометры , ЭКСПЕРТ-003 Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92762-24 30.07.2029 |
Титраторы автоматические, ТИТРИОН 2.0 Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Титраторы автоматические (ТИТРИОН 2.0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Титраторы автоматические (ТИТРИОН 2.0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Титраторы оснащены встроенным программным обеспечением (далее - ПО), предназначенным для управления работой титратора и процессом измерений. ПО осуществляет функции сбора, передачи, обработки, хранения, представления измерительной информации и автоматизацию процессов измерений.
ПО является встроенным и не может быть выделено как самостоятельный объект.
Влияние ПО учтено при нормировании метрологических характеристик титраторов. Идентификационные данные ПО средства измерений приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 —
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Titrion2.0 |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.82 |
|
Цифровой идентификатор ПО |
- |
Защита от несанкционированного доступа — механическое пломбирование корпуса и самопроверка титратора при включении.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 11.3 «Работа в режиме измерения ЭДС электродной системы и окислительно-восстановительного потенциала (Eh)», разделе 11.4 «Работа в режиме измерения рН раствора», разделе 11.5 «Работа в режиме дозирования заданного объёма раствора», разделе 11.6 «Работа в режиме полуавтоматического титрования», разделе 11.7 «Работа в режиме автоматического титрования» документа КТЖГ.418439.201РЭ «Титраторы автоматические ТИТРИОН 2.0. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства с аттестованными в установленном порядке
измерений СИ применяется в соответствии методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, измеренийПриказ Федерального агентства по
от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических
и материалах»;
Приказ Федерального агентства
от 17 мая 2021 г. № 761 «О внесении
техническому регулированию и метрологии
компонентов в жидких и твердых веществах
по техническому регулированию и метрологии изменений в приложение А к Государственной
поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии для при
от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.53-201-52722949-2023 Титраторы автоматические ТИТРИОН Технические условия.
2.0.
Общество с ограниченной
(ООО «Эконикс-Эксперт»)
ИНН 7728209000
Юридический адрес: 108811, г. Москва, вн. тер. г. поселение Московский, км Киевское шоссе 22-й (п Московский), двлд. 4, стр. 2, помещ. 68Н/2
ответственностью
«Эконикс-Эксперт»
Изготовитель
Общество с ограниченной(ООО «Эконикс-Эксперт»)
ИНН 7728209000
Почтовый адрес: 117513, Москва, а/я 55
Юридический адрес: 108811, г. Москва, вн. тер. г. поселение Московский, км Киевское шоссе 22-й (п. Московский), двлд. 4, стр. 2, помещ. 68Н/2
Адрес места осуществления деятельности: 108811, г. Москва, км. Киевское шоссе 22-й (п. Московский), д. 4, к. г, стр. 2, 602Г, 603Г
ответственностью
«Эконикс-Эксперт»
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего от помещенного в титруемый раствор первичного измерительного преобразователя (ПИП) или измерении оптических свойств титруемого раствора при автоматическом добавлении к титруемому раствору и измерении достижения заданной точки (конечной точки титрования) или с титрования с последующим определением точки эквивалентности.
В зависимости от режима титрования и измеряемого комплектуются различными ПИП.
объема титранта до регистрацией кривой
сигнала, титраторы
В режиме автоматического потенциометрического титрования регистрируется изменение ЭДС электродной системы, и титраторы комплектуются:
-
- для кислотно-основного титрования - рН-электродом и электродом сравнения для водных/неводных сред или комбинированным рН-электродом;
-
- для окислительно-восстановительного титрования - редоксметрическим электродом и электродом сравнения для водных/неводных сред или комбинированным редоксметрическим электродом;
-
- для осадительного титрования - ионоселективным электродом (например, С1--селективным, S2--селективным, Лд'-селективным, и другими электродами) и электродом сравнения для водных/неводных сред или комбинированным ионоселективным электродом.
В режиме автоматического кондуктометрического титрования регистрируется изменение удельной электрической проводимости титруемого раствора, и титраторы комплектуются универсальным 2-х электродным датчиком.
В режиме автоматического амперометрического титрования регистрируется изменение цепи 2-х электродной индикаторной 2-х электродным датчиком или двумя
силы тока при заданном постоянном напряжении в системы, и титраторы комплектуются универсальным платиновыми электродами.
В режиме автоматического фотометрического
титрования регистрируется изменение оптических свойств (оптической плотности или коэффициента пропускания) титруемого раствора при заданной длине волны излучения, и титраторы комплектуются фотометрической ячейкой со сменными или встроенными источниками излучения.
Молярная концентрация компонентов рассчитывается по результатам измерения объема титранта, израсходованного на титрование титруемого раствора.
Конструктивно титраторы состоят из:
-
- основного блока с графическим цветным сенсорным дисплеем, оснащенного перистальтическими насосами (от 1 до 5), гибкими трубками для подачи титрантов и вспомогательных растворов, стендом для титрования со встроенной магнитной мешалкой и штативом для установки ПИП;
-
- электронных весов II класса точности по ГОСТ OIML R 76-1-2011 с действительной ценой деления шкалы не более 0,001 г, максимальной нагрузкой не менее 120 г.
На чаше весов устанавливаются емкости (от 1 до 5) с титрантами или вспомогательными растворами. Передача данных об изменении массы титранта или вспомогательного раствора от весов к основному блоку осуществляется через интерфейс RS232. Объем израсходованного на титрование титранта или добавленного вспомогательного раствора рассчитывается основным блоком автоматически через соответствующее значение плотности.
Основной блок осуществляет управление процессом титрования, выбор режима и метода титрования, выполнение необходимых вычислительных процедур, отображение результатов на дисплее, хранение информации, вывод информации на внешний носитель или компьютер, управление внешними устройствами.
Титраторы управляются от встроенного микропроцессора. Ввод требуемых параметров и команд осуществляется с помощью цветного сенсорного графического дисплея.
Титраторы имеют разъёмы для подключения ПИП, порты RS232 для подключения весов, компьютера, модуля беспроводной передачи данных (Bluetooth или Wi-Fi), модуля для подключения к сети Ethernet, автоматического податчика образцов (автосамплера) и других периферийных устройств (измерительных приборов, весов, принтеров, автоматических дозаторов и других средств автоматизации титрования), а также порт USB для подключения компьютера или внешнего носителя информации.
Титраторы имеют встроенную память для хранения параметров титрования и результатов измерений. Данные из памяти могут быть выведены на дисплей, записаны на внешний носитель информации или отправлены на компьютер.
Общий вид титратора представлен на рисунке 1.

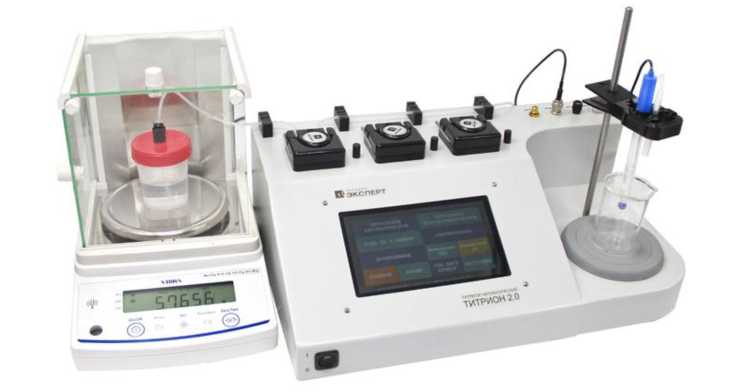

Рисунок 1 - Общий вид титратора автоматического ТИТРИОН 2.0
Корпус титраторов изготавливается из металла, окрашиваемого в серый цвет, или пластмассы серого цвета.
Пломбирование титраторов предусмотрено в виде нанесения пломбировочной наклейки. Пломбировочная наклейка наносится на шов между задней панелью и днищем корпуса. Место пломбирования показано на рисунке 2.
Заводской номер (цифровое обозначение, однозначно идентифицирующее каждый экземпляр средств измерений) указывается на маркировочной табличке, расположенной на задней стенке корпуса. Заводской номер наносится на маркировочную табличку несмываемыми чернилами. Место нанесения заводского номера приведено на рисунке 2.
Нанесение знака поверки на титраторы не предусмотрено.

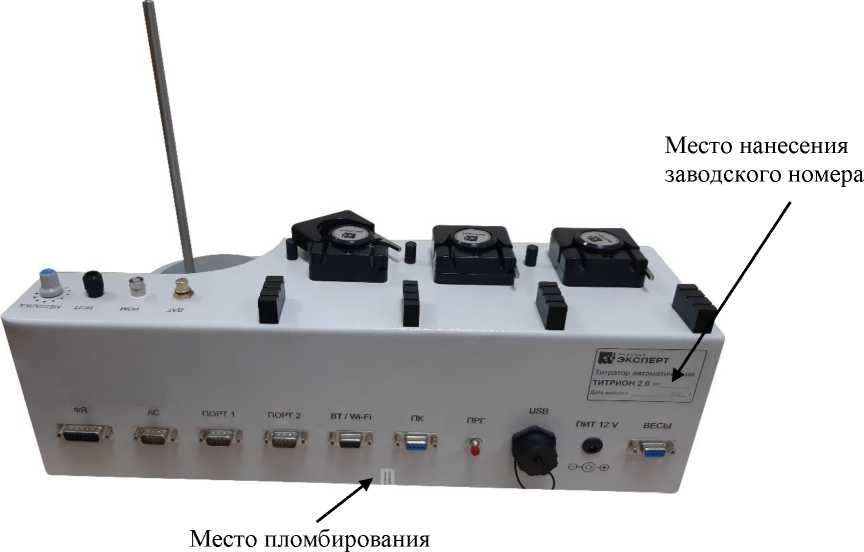

Рисунок 2 - Место пломбирования СИ и место нанесения заводского номера
Метрологические характеристики приведены в таблицах 2-5.
Таблица 2 -
канала ЭДС
|
Наименование характеристики |
Значение |
|
Диапазон измерений ЭДС, мВ |
от -2000 до +2000 |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±1,5 |
Таблица 3 - Метрологические характеристики измерительного канала рН
|
Наименование характеристики |
Значение |
|
Диапазон измерений рН |
от 0 до 14* |
|
Пределы допускаемой абсолютной погрешности измерений рН |
±0,05* |
|
* В комплекте с электродной системой. | |
|
Таблица 4 - Метрологические характеристики измерительного канала объема дозируемой жидкости | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений объема дозируемой жидкости, см3 |
от 0,010 до 100* |
|
Пределы допускаемой абсолютной погрешности измерений объёма дозируемой жидкости в поддиапазоне от 0,010 до 2 см3 включ. (абсолютная погрешность дозирования), см3 |
±0,010* |
|
Пределы допускаемой относительной погрешности измерений объёма дозируемой жидкости в поддиапазоне св. 2 до 100 см3 включ. (относительная погрешность дозирования), % |
±0,5* |
|
Предел допускаемого абсолютного среднего квадратического отклонения (СКО) результатов измерений объема дозируемой жидкости в поддиапазоне от 0,010 до 2 см3 включ., см3 |
0,007* |
|
Предел допускаемого относительного СКО результатов измерений объема дозируемой жидкости в поддиапазоне св. 2 до 100 см3 включ., % |
0,3* |
* Границы диапазона измерений, пределы допускаемой абсолютной и относительной погрешности, а также пределы допускаемого абсолютного и относительного СКО результатов измерений объёма дозируемой жидкости установлены для титранта с плотностью близкой к 1 г/см3 при комплектации титратора весами с действительной ценой деления шкалы не более 0,001 г, с поверочным интервалом не более 0,01 г и с максимальной нагрузкой не менее 120 г.
Таблица 5 - Метрологические характеристики измерительных каналов молярной концентрации компонентов в режимах потенциометрического (кислотно-основного, окислительновосстановительного, осадительного), фотометрического, кондуктометрического и
|
Наименование характеристики |
Значение |
|
Диапазон измерений молярной концентрации компонентов в режимах потенциометрического окислительно восстановительного титрования и амперометрического титрования, моль/дм3 |
от 10-5 до 2 |
|
Диапазон измерений молярной концентрации компонентов в режимах потенциометрического (кислотно-основного и осадительного), кондуктометрического и фотометрического титрования, моль/дм3 |
от 10-3 до 2 |
|
Пределы допускаемой относительной погрешности измерений:
потенциометрического (кислотно-основного, окислительно восстановительного, осадительного) и фотометрического титрования, %
кондуктометрического и амперометрического титрования, % |
±2,0 ±3,0 |
|
Предел допускаемого относительного СКО результатов измерений:
потенциометрического (кислотно-основного, окислительновосстановительного, осадительного) и фотометрического титрования, %
кондуктометрического и амперометрического титрования, % |
1,0 1,5 |
Основные технические характеристики приведены в таблице 6.
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность показаний: - ЭДС, мВ |
0,1 |
|
- рН |
0,001 |
|
- объёма дозируемой жидкости (дискретность дозирования), см3 |
0,001 |
|
Параметры электропитания при работе через сетевой адаптер: - напряжение переменного тока питающей электросети, В |
от 207,0 до 243,8 |
|
- частота переменного тока питающей электросети, Гц |
от 49 до 51 |
|
- выходное напряжение постоянного тока сетевого адаптера, В |
от 11,4 до 12,6 |
|
- выходной постоянный ток сетевого адаптера, А |
от 1,0 до 1,5 |
|
Габаритные размеры основного блока титратора (длинахширинахвысота), мм, не более |
500 X 350 X 350 |
|
Масса основного блока титратора, кг, не более |
10 |
|
Рабочие условия эксплуатации: - атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, %, не более |
90 |
|
- температура окружающего воздуха, °С |
от +15 до +30 |
