Номер по Госреестру СИ: 23192-02
23192-02 Анализаторы кулонометрические
(ЭКСПЕРТ-006)
Назначение средства измерений:
Анализаторы кулонометрические ЭКСПЕРТ-006 (далее - анализаторы) предназначены для измерения массы вещества, содержащегося в растворе в форме ионов, комплексных соединений, нейтральных молекул и других электроактивных соединений кулонометрическим титрованием в гальваностатическом режиме.

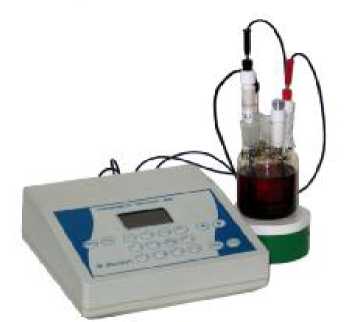

Внешний вид.
Анализаторы кулонометрические
Рисунок № 1
Внешний вид.
Анализаторы кулонометрические
Рисунок № 2
Общие сведения
Дата публикации - 21.01.2023
Срок свидетельства - 11.04.2028
Номер записи -
ID в реестре СИ - 327538
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Эксперт-006, Нет модификации, нет данных , Анализаторы кулонометрические Эксперт-006, Анализатор кулонометрический "Эксперт-006",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 127
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 60
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1332 от 2005.10.23 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ООО"Эконикс-Эксперт"
№683 от 2018.04.11 О продлении срока действия свидетельств об утверждении типа средств измерений
№63 от 2023.01.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Анализаторы кулонометрические (ЭКСПЕРТ-006)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16997-03 12.03.2029 |
Анализаторы вольтамперометрические, ЭКОТЕСТ-ВА Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ |
1 год |
|
23192-02 11.04.2028 |
Анализаторы кулонометрические, ЭКСПЕРТ-006 Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
23460-07 27.03.2028 |
Кондуктометры, ЭКСПЕРТ-002 Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
34127-07 27.03.2028 |
pH-метры, ЭКСПЕРТ-pH Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
39009-08 03.09.2029 |
Титраторы Фишера, "ЭКСПЕРТ-007М" Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ |
1 год |
|
88395-23 01.03.2028 |
Фотометры , ЭКСПЕРТ-003 Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92762-24 30.07.2029 |
Титраторы автоматические, ТИТРИОН 2.0 Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Анализаторы кулонометрические (ЭКСПЕРТ-006)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 1 | 0 | 5 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 65 | 61 | 2 | 0 | 60 | 60 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 16 | 12 | 15 | 1 | 0 | 15 | 14 | 1 |
Стоимость поверки Анализаторы кулонометрические (ЭКСПЕРТ-006)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11000 | 8372 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
5445 | 8372 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
6672 | 8372 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
11025 | 8372 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
7720 | 8372 |
Программное обеспечение
В анализаторе имеется встроенное метрологически значимое программное обеспечение.
Программное обеспечение предназначено для измерения количества электричества и вычисления массы вещества, для вывода измеренных и рассчитанных значений на дисплей, обработки команд, задаваемых кнопками управления.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации КТЖГ.413414.002РЭ типографским способом и на нижнюю панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений содержатся в руководстве по эксплуатации КТЖГ.413414.002 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору жидкости ЭКСПЕРТ-001
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4215-002-52722949-2002 Анализатор кулонометрический ЭКСПЕРТ-006.
Поверка
ПоверкаПоверка анализатора осуществляется по документу КТЖГ.413414.002 РЭ (Раздел 4 «Методика поверки» Руководства по эксплуатации), согласованному ГЦИ СИ ФГУП «ВНИИФТРИ» 15 апреля 2002 г.
Основное поверочное оборудование:
- компаратор напряжения Р 3003 (класс точности 0,0005 с диапазоном измерений от 0 до 11,111110 В);
- анализатор жидкости ЭКСПЕРТ -001 (диапазон измерений от минус 4000 до плюс 4000 мВ, погрешность ± 0,2 мВ);
- имитатор электродной системы И -02 (погрешность ± 5 мВ);
- магазин сопротивлений Р4831 (класс точности 0,02 с диапазоном от 0 до 105 Ом);
- секундомер электронный цифровой СЭЦ-10000 (погрешность ± 0,1 с);
- ГСО 2216-81 состава калия фталевокислого кислого 1- го разряда (погрешность ± 0,03 %).
Изготовитель
Общество с ограниченной ответственностью «ЭКОНИКС-ЭКСПЕРТ»(ООО «ЭКОНИКС-ЭКСПЕРТ»)
Юридический адрес: 117513, Россия, Москва, ул. Академика Бакулева, 6/1.
Почтовый адрес: 117513, Москва, а/я 55.
Телефон/факс: (495) 936-89-41, 936-89-42, 936-89-43.
Электронная почта: ionomer@ionomer.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ».Принцип действия анализаторов основан на использовании закона Фарадея, согласно которому масса анализируемого вещества определяется количеством электричества, израсходованного на проведение реакции.
Конструктивно анализаторы состоят из измерительного преобразователя (далее ИП), включающего в себя гальваностат и кулонометр, электрохимической ячейки, состоящей из разделенных пористым стеклянным фильтром анодной и катодной камер, и магнитной мешалки.
Титрование анализируемого вещества ведется в электрохимической ячейке, в которой находятся пара генераторных электродов и индикаторный электрод, используемый для потенциометрического, бипотенциометрического, кондуктометрического или
фотометрического определения конечной точки титрования, электролит для генерирования титрующего реагента и проба анализируемого вещества.
Анализаторы кулонометрические функционируют как в автономном режиме, так и с подключением к компьютеру через интерфейс RS232C
ИП анализатора выполнен в виде микропроцессорного блока с графическим дисплеем с пленочной клавиатурой.
Внешний вид анализатора кулонометрического ЭКСПЕРТ-006 и место пломбировки от несанкционированного доступа показаны на рисунке 1.
Рисунок 1 - Анализатор кулонометрический ЭКСПЕРТ-006
Место пломбировки
Комплект поставки соответствует приведенному в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
1 Измерительный преобразователь |
КТЖГ.413414.002 ИП |
1 шт. |
|
2 Блок питания |
1 шт. | |
|
3 Электрохимическая ячейка ’ |
1 шт. | |
|
4 Генераторные электроды с соединительными проводами |
2 шт. | |
|
5 Индикаторный электрод |
1 шт. | |
|
6 Магнитная мешалка |
1 шт. | |
|
7 Комплект принадлежностей |
КТЖГ.413414.002 ЗИП |
1 шт. |
|
8 Руководство по эксплуатации |
КТЖГ.413414.002 РЭ |
1 экз. |
|
9 Цифровая бюретка * |
1 шт. | |
|
* ■ , Поставляется в соответствии с заказом. ** Конструкция ячейки выбирается в соответствии с видом анализируемого вещества. | ||
Диапазон измерений массы анализируемого вещества, г от 10-6 до 10,00
Пределы допускаемой относительной погрешности измерений массы анализируемого вещества в комплекте с электрохимической ячейкой для кислотно-основного титрования (с использованием комбинированного электрода для рН-метрии в качестве
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового индентификатора программного обеспечения |
|
Программа прошивки процессора STM32F100 для анализатора кулонометрического ЭКСПЕРТ-006 |
Э006 |
не ниже 1.65 |
F3DA26ED |
CRC-32 |
Пределы допускаемой относительной погрешности измерений
массы анализируемого вещества измерительным преобразователем, %
Время установления рабочего режима, мин
Время установления показаний, с
Входное электрическое сопротивление, не менее, ГОм
Продолжительность непрерывной работы, не менее, ч
Потребляемая мощность, А
|
Питание от сети переменного тока напряжением, В частотой, Гц |
220±22 50±1 |
через блок питания стабилизированный:
|
выходное напряжение , В выходной ток , А |
12 0,5 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
|
Габаритные размеры ИП (длинахширинахвысота), не более, мм |
150x250x100 |
|
Масса ИП, не более, кг |
1,5 |
Рабочие условия эксплуатации:
от 5 до 40
90
от 84,0 до 106,7
от 630 до 800
- температура окружающего воздуха , оС
- относительная влажность воздуха при 25 оС, не более , %
- атмосферное давление , кПа
мм рт. ст.
