Номер по Госреестру СИ: 92817-24
92817-24 Трансформаторы напряжения
(ЗНОЛ.06.4-10 У3)
Назначение средства измерений:
Трансформаторы напряжения ЗНОЛ.06.4-10 У3 (далее по тексту - трансформаторы измерительной информации приборам управления в электрических цепях
напряжения) предназначены для передачи сигнала измерения, защиты, автоматики, сигнализации и переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 02.08.2024
Срок свидетельства -
Номер записи - 194639
ID в реестре СИ - 1417971
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1773 от 2024.08.02 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы напряжения (ЗНОЛ.06.4-10 У3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67814-17 19.06.2027 |
Трансформаторы напряжения трехфазные антирезонансные, серии НТМИА Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
16 лет |
|
79489-20 02.11.2025 |
Трансформаторы тока, ТЛ-10-М-3-I-2 УХЛ2 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
80232-20 |
Трансформаторы тока, ТВ Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
81641-21 |
Трансформаторы тока, ТВ-110-I Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
81840-21 |
Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
85925-22 20.06.2027 |
Трансформаторы тока измерительные лабораторные , ТЛЛ Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
87309-22 |
Трансформаторы тока, ТПОЛ Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
87328-22 |
Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
87360-22 |
Трансформаторы тока, ТОЛ-35 III-II УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
87378-22 |
Трансформаторы тока, ТОЛ-35 III-II-1 УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
87435-22 |
Трансформаторы тока, ТВ-35-II-4 У2 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
88226-23 |
Трансформаторы тока, ТОЛ 10 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
88247-23 |
Трансформаторы тока, ТОЛ 35 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
91044-24 |
Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
91205-24 |
Трансформаторы тока, ТОЛ 10 УТ2.1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
91526-24 05.03.2029 |
Трансформаторы тока опорные , Обозначение отсутствует Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
91527-24 05.03.2029 |
Трансформаторы тока проходные, Обозначение отсутствует Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
91538-24 07.03.2029 |
Трансформаторы тока шинные, Обозначение отсутствует Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
92817-24 |
Трансформаторы напряжения, ЗНОЛ.06.4-10 У3 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
93249-24 |
Трансформаторы тока, ТОЛ Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
93584-24 23.10.2029 |
Трансформаторы тока, ТОМ-110 III Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
94807-25 |
Трансформаторы тока, ТОЛ-10 УХЛ2.1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Трансформаторы напряжения (ЗНОЛ.06.4-10 У3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "УК СТС" (RA.RU.312198) | 6 | 0 | 6 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (ЗНОЛ.06.4-10 У3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладательтока»
тока»
Открытое акционерное общество «Свердловский завод трансформаторов (ОАО «СЗТТ»)
ИНН 6658017928
Юридический адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Изготовитель
Открытое акционерное общество «Свердловский завод трансформаторов (ОАО «СЗТТ»)ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Испытательный центр
центрФедеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
тока»тока»
Открытое акционерное общество «Свердловский завод трансформаторов (ОАО «СЗТТ»)
ИНН 6658017928
Юридический адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Трансформаторы напряжения являются
однофазными электромагнитными устройствами с заземляемым выводом «Х» высоковольтной обмотки.
Магнитопровод стержневого типа выполнен из холоднокатаной электротехнической стали, разрезной. Обмотки концентрически расположены на магнитопроводе.
Основная вторичная обмотка предназначена для измерения, учета электроэнергии, дополнительная вторичная обмотка - для питания цепей защиты, автоматики, управления, сигнализации и для контроля изоляции сети.
Обмотки с магнитопроводом залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.
В верхней части трансформаторов напряжения расположен высоковольтный вывод «А» первичной обмотки. Выводы вторичных обмоток и заземляемый вывод «Х» расположены в клеммнике на передней торцевой части внизу трансформаторов напряжения. Вторичные обмотки имеют возможность пломбирования контактов.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения ЗНОЛ.06.4-10 У3 зав. № 3325, 3326, 3327, 3328, 3329, 3330.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

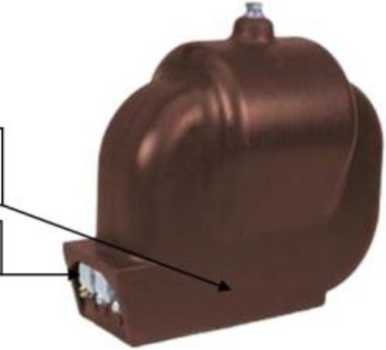

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
10/^3 |
|
Номинальное напряжение вторичной обмотки изном, В |
100/V3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
