Сведения о средстве измерений: 93584-24 Трансформаторы тока

Номер по Госреестру СИ: 93584-24
93584-24 Трансформаторы тока
(ТОМ-110 III)

Назначение средства измерений:
Трансформаторы тока ТОМ-110 Ш (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерений, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения

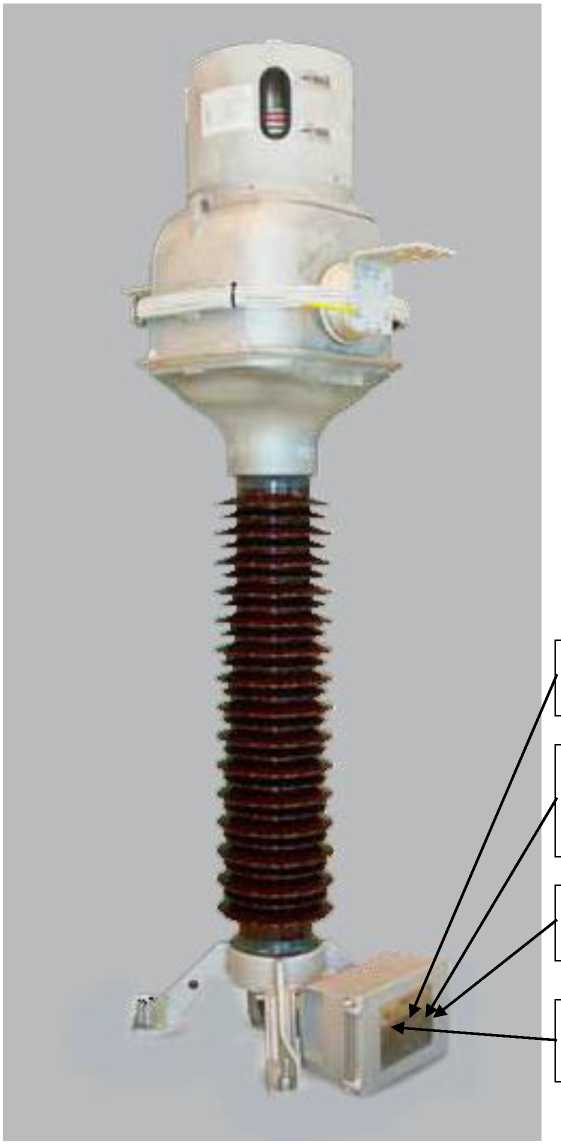

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 24.10.2024
Срок свидетельства - 23.10.2029
Номер записи - 195397
ID в реестре СИ - 1420764
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТОМ-110 III-Ф-1.10-4-0,5S/10Р/10Р/10Р-150-300-600/5 УХЛ1, ТОМ-110 III-Ф-1.1-3-0,2S/10Р/10Р-1000/5 УХЛ1 I3с=31 кА, ТОМ-110 III-Ф-1.1-3-0,2S/0,2/10PR50-600/1 УХЛ1, ТОМ-110 III-Ф-1.1-2-0,2S/0,2-600/5 УХЛ1 25/25 ВА I3сек/Iдин=50/130 кА,

Производитель

Изготовитель - Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_20 Поверка по организации в динамике по дням

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 16
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТОМ-110 III)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67814-17
19.06.2027
 Трансформаторы напряжения трехфазные антирезонансные, серии НТМИА
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		16 лет
79489-20
02.11.2025
 Трансформаторы тока, ТЛ-10-М-3-I-2 УХЛ2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
80232-20

 Трансформаторы тока, ТВ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
81641-21

 Трансформаторы тока, ТВ-110-I
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
81840-21

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
85925-22
20.06.2027
 Трансформаторы тока измерительные лабораторные , ТЛЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87309-22

 Трансформаторы тока, ТПОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87328-22

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87360-22

 Трансформаторы тока, ТОЛ-35 III-II УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
87378-22

 Трансформаторы тока, ТОЛ-35 III-II-1 УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
87435-22

 Трансформаторы тока, ТВ-35-II-4 У2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
88226-23

 Трансформаторы тока, ТОЛ 10
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
88247-23

 Трансформаторы тока, ТОЛ 35
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91044-24

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91205-24

 Трансформаторы тока, ТОЛ 10 УТ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91526-24
05.03.2029
 Трансформаторы тока опорные , Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
91527-24
05.03.2029
 Трансформаторы тока проходные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
91538-24
07.03.2029
 Трансформаторы тока шинные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
92817-24

 Трансформаторы напряжения, ЗНОЛ.06.4-10 У3
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
93249-24

 Трансформаторы тока, ТОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
93584-24
23.10.2029
 Трансформаторы тока, ТОМ-110 III
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
94807-25

 Трансформаторы тока, ТОЛ-10 УХЛ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
Отчет - P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Кто поверяет Трансформаторы тока (ТОМ-110 III)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ОАО "СЗТТ"
(RA.RU.311453)
  • ТОМ-110 III-Ф-1.1-3-0,2S/0,2/10PR50-600/1 УХЛ1
  • ТОМ-110 III-Ф-1.1-3-0,2S/10Р/10Р-1000/5 УХЛ1 I3с=31 кА
  • ТОМ-110 III-Ф-1.10-4-0,5S/10Р/10Р/10Р-150-300-600/5 УХЛ1
  • ТОМ-110 III-Ф-1.1-2-0,2S/0,2-600/5 УХЛ1 25/25 ВА I3сек/Iдин=50/130 кА
    		•  18 8 18 0 0 18 18 0

    Стоимость поверки Трансформаторы тока (ТОМ-110 III)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку технических данных методом гравировки, на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    раздел 11 «Методика измерений» руководства по эксплуатации 1ГГ.671 214.003 РЭ «Трансформаторы тока ТОМ-110 III».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования средству измерений

    ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

    ГОСТ Р МЭК 61869 - 2 - 2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

    Технические условия ТУ 16-2013 ОГГ.671 214.003 ТУ «Трансформаторы тока ТОМ-110 III».

    Правообладатель

    Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)

    ИНН 6658017928

    Юридический адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25

    Изготовитель

    Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
    ИНН 6658017928
    Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
    ИНН 6658017928
    Юридический адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25

    Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.

    Трансформаторы выполнены в виде опорной конструкции, в верхней части которой расположен металлический корпус с первичной и вторичными обмотками.

    Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации.

    Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки либо ответвления вторичных обмоток.

    Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения.

    Маркировка выводов первичной обмотки рельефная, выполненная на корпусе трансформатора. Маркировка выводов вторичных обмоток выполнена липкой аппликацией, находящейся в клеммной коробке трансформатора.

    В конструкции трансформаторов предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.

    На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.

    Трансформаторы имеют ряд исполнений, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток. Структура обозначения трансформаторов приведена в таблице 1.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на табличку трансформаторов.

    Таблица 1 - Структура обозначения трансформаторов тока ТОМ-110 Ш

    0 III - Ф - Х . Х - Х - Х/Х - Х / Х УХЛ 1

    Категория размещения по ГОСТ 15150-69_____

    Климатическое исполнение по

    ГОСТ 15150-69___________________________

    Номинальный вторичный ток, А_____________

    Номинальный первичный ток, А___________

    Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)_________

    Количество вторичных обмоток, шт.________________________________

    Варианты переключения номинального тока Конструктивный вариант исполнения_________

    Тип внешней изоляции:

    Ф - фарфоровая_________________________

    Категория длины пути утечки внешней изоляции по ГОСТ 9920-89__________________

    Номинальное напряжение, кВ__________________

    С масляной изоляцией______________________

    Опорный_____________________________

    Трансформатор тока

    Знак поверки на средство измерений наносится в виде оттиска поверительного клейма.

    Общий вид трансформаторов тока ТОМ-110 III, таблички, места нанесения заводского номера, места нанесения знака утверждения типа, места пломбировки и места нанесения знака поверки представлены на рисунке 1.

    Внешний вид. Трансформаторы тока (ТОМ-110 III), http://oei-analitika.ru

    Место нанесения

    заводского номера

    Место нанесения

    Место нанесения

    знака поверки

    Место пломбировки

    знака утверждения

    типа

    Рисунок 1 - Общий вид трансформаторов тока ТОМ-110 Ш с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера и мест нанесения знака поверки


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество шт./экз.

    Трансформатор тока

    ТОМ-110 Ш

    1

    Руководство по эксплуатации

    1ГГ.671 214.003 РЭ

    1*

    Паспорт

    ДЕНР.671 214.001 ПС

    1

    Детали для пломбирования вторичной обмотки для измерений, комплект

    -

    1

    Копия протокола приемосдаточных испытаний (по запросу)

    Копия сертификата об утверждении типа

    Копия сертификата безопасности

    1

    1*

    1*

    Примечание - *При поставке партии трансформаторов в один адрес, общее количество экземпляров может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук.


    Таблица 2 -

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    110

    Класс точности вторичных обмоток для измерений по ГОСТ 7746 - 2015

    0,2S; 0,2; 0,5S; 0,5; 1; 3; 10

    Класс точности вторичных обмоток для защиты

    • - по ГОСТ 7746 - 2015

    • - по ГОСТ Р МЭК 61869 - 2 - 2015

    5Р;10Р

    5PR; 10PR; PX; PXR

    Номинальный первичный ток, А

    от 20 до 3000

    Номинальный вторичный ток, А

    1; 2; 5

    Частота, Гц

    50; 60

    Номинальная вторичная нагрузка, В^А

    от 1 до 100

    Нижний предел вторичной нагрузки, В^А, для трансформаторов классов точности 0,2S; 0,2; 0,5S,

    1

    Коэффициент безопасности приборов вторичных обмоток для измерений

    от 2 до 50

    Номинальная предельная кратность вторичной обмотки для защиты

    от 2 до 50

    • 1 Требуемые параметры оговариваются при заказе.

    • 2 Согласно ГОСТ 7746 - 2015 для конкретного трансформатора, если одно из значений номинальной нагрузки является стандартным для одного класса точности, то для другого класса точности, допускается значение нагрузки, не являющейся стандартным значением.

    • 3 Согласно ГОСТ 7746-2015 для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 % и 200 % номинального первичного тока не выходят из пределов допускаемых погрешностей для 120 % номинального первичного тока.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Масса, кг, не более

    500

    Габаритные размеры, мм, не более:

    - длина

    1100

    - ширина

    750

    - высота

    2500

    Температура воздуха при эксплуатации, °С

    от - 50 до + 50

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы трансформаторов, лет

    30

    Средняя наработка до отказа, ч

    4,0-106
