Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например, персональный компьютер, вторичный дисплей.

Средство измерений состоит из следующих функциональных узлов:

• - цепной конвейер (конвейер взвешивания, далее — ГПУ), опирающийся на металлическую платформу, которая в свою очередь опирается на четыре тензорезисторных весоизмерительных датчика. ГПУ оснащено оптическим измерений на конвейере взвешивания;

  датчиком нахождения объекта

  дополнительную комплектацию для транспортировки объекта

• - цепной конвейер (подающий конвейер, входит в средства измерений), закрепленный на отдельной раме, измерений на конвейер взвешивания;

  дополнительную комплектацию средства измерений), на отдельной раме для транспортировки объекта измерений с конвейера взвешивания;

  - электрический шкаф, содержащий: прибор весоизмерительный, устройства питания и коммутации, электронное устройство обработки измерительной информации и управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, цифровые интерфейсы связи и релейные выходы.

  Вспомогательные показывающие устройства (сенсорный дисплей для отображения результатов взвешивания) органы управления средством измерений размещены на пульте управления в операторской зоне.

  Сигнальные кабели датчиков подключаются через соединительную коробку к прибору весоизмерительному IT2000M, изготовитель «SysTec Systemtechnik und Industrieautomation GmbH», Германия.

• - цепной конвейер (выходной конвейер, входит в

К средствам измерений данного типа относятся весы неавтоматические действия модификаций 05WT01, 05WT02, 05WT05, 05WT06 с заводскими номерами соответственно: 2093451; 2093151; 2093251; 2093441.

Маркировочная табличка средства измерений выполнена в виде пластиковой пластины крепится на корпус ГПУ средства измерений. Дополнительная маркировочная табличка нанесена на весоизмерительный прибор в виде наклейки, разрушаемой при снятии. Маркировочные таблички средства измерений содержат следующие основные данные:

• - торговая марка изготовителя или его полное наименование;

• - знак утверждения типа;

• - обозначение типа и модификации весов;

• - заводской (серийный) номер весов;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - диапазон выборки массы тары;

• - год выпуска.

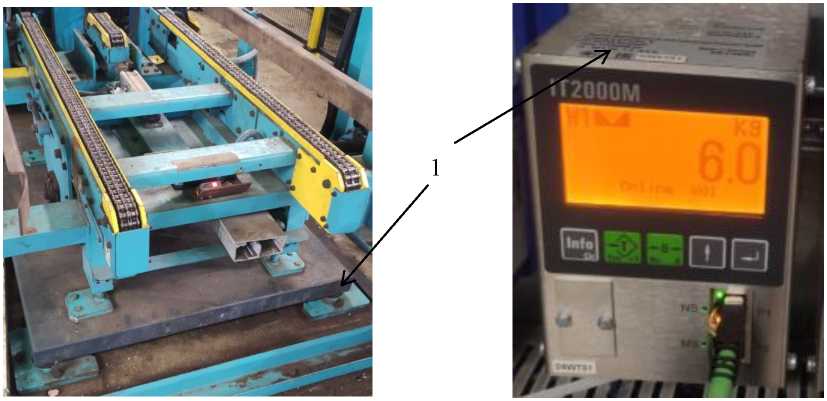

Рисунок 1 - Общий вид ГПУ средства измерений (слева), прибора весоизмерительного IT2000M (справа) (1 - места нанесения маркировочных табличек)

Схема пломбировки для защиты от несанкционированного доступа представлены на рисунке 2.

Рисунок 2 — Схема пломбировки прибора весоизмерительного IT2000M, (1 - разрушаемая наклейка).

Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
