Номер по Госреестру СИ: 92823-24
92823-24 Весы неавтоматического действия
(PVS)
Назначение средства измерений:
Весы неавтоматического действия PVS (далее — средство измерений) предназначены для измерений массы.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Общие сведения
Дата публикации - 07.08.2024
Срок свидетельства -
Номер записи - 194645
ID в реестре СИ - 1418009
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
08WT02, 07WT02, 06WT03,
Производитель
Изготовитель - Engineering Dobersek GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1799 от 2024.08.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Весы неавтоматического действия (PVS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Engineering Dobersek GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92820-24 |
Весы неавтоматического действия, ASSAC S10 Engineering Dobersek GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92821-24 |
Весы неавтоматического действия, 06WT02 Engineering Dobersek GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92822-24 |
Весы неавтоматического действия, 05WT Engineering Dobersek GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92823-24 |
Весы неавтоматического действия, PVS Engineering Dobersek GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92792-24 |
Весы неавтоматического действия, WT01 Engineering Dobersek GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92792-24 |
Весы неавтоматического действия, WT01 Engineering Dobersek GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92792-24 |
Весы неавтоматического действия, WT01 Engineering Dobersek GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Весы неавтоматического действия (PVS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 7 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Весы неавтоматического действия (PVS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) приборов является встроенным, используется стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, может быть просмотрен соответствующем разделе меню.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа обеспечивается невозможностью изменения ПО оборудования производителя.
Изменение ПО приборов через интерфейс
к настройкам и данным измерений без применения специализированного пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и регулировки, расположенному на печатной плате прибора. Доступ к параметрам настройки и регулировки возможен только при нарушении пломбы и изменении положения переключателя настройки и регулировки. Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик. Энергонезависимая память защищена переключателем настройки и паролем.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V4.xx.yy* |
|
Цифровой идентификатор ПО |
- |
|
* «х» и «y» — цифры от 0 до 9, необязательное числовое |
обозначение метрологически |
|
незначимой части ПО. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и маркировочную табличку средства измерений.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 3.1 «Описание работы» документа «Весы неавтоматического действия PVS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ПравообладательEngineering Dobersek GmbH, Германия
Адрес: Vorster StraBe 493, 41169 Monchengladbac, Germany
Телефон (факс): +49 2161 901 08 0
Адрес в Интернет: www.dobersek.com адрес электронной почты: info@ed-mg.de
Изготовитель
Engineering Dobersek GmbH, ГерманияАдрес: Vorster StraBe 493, 41169 Monchengladbac, Germany
Телефон (факс): +49 2161 901 08 0
Адрес в Интернет: www.dobersek.com адрес электронной почты: info@ed-mg.de
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Правообладатель
Engineering Dobersek GmbH, ГерманияАдрес: Vorster StraBe 493, 41169 Monchengladbac, Germany
Телефон (факс): +49 2161 901 08 0
Адрес в Интернет: www.dobersek.com адрес электронной почты: info@ed-mg.de
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например, персональный компьютер, вторичный дисплей.
Средство измерений состоит из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики), и весоизмерительного прибора (далее - прибор).
ГПУ представляет собой металлическую платформу, которая опирается на четыре датчика.
Сигнальные кабели датчиков подключаются через соединительную коробку к прибору весоизмерительному IT2000M, изготовитель «SysTec Systemtechnik und Industrieautomation GmbH», Германия.
Весоизмерительный прибор, а также устройства электрического питания и коммутации помещены в коммутационный шкаф. Вспомогательные показывающие устройства (сенсорный дисплей для отображения результатов взвешивания) органы управления средством измерений размещены на пульте управления в операторской зоне.
К средствам измерений данного типа относятся весы неавтоматического действия PVS модификации 06WT03, 07WT02, 08WT02 с заводскими номерами соответственно: 029971; 2019671; 2019571.
Маркировочная табличка средства измерений выполнена в виде пластиковой пластины крепится на корпус ГПУ средства измерений. Дополнительная маркировочная табличка нанесена на весоизмерительный прибор в виде наклейки, разрушаемая при снятии. Маркировочные таблички средства измерений содержат следующие основные данные:
-
- торговая марка изготовителя или его полное наименование;
-
- знак утверждения типа;
-
- обозначение типа и модификации СИ;
-
- заводской (серийный) номер СИ;
-
- максимальная нагрузка (Max);
-
- минимальная нагрузка (Min);
-
- действительная цена деления (d);
-
- диапазон выборки массы тары;
-
- год выпуска.
Заводской номер наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр.

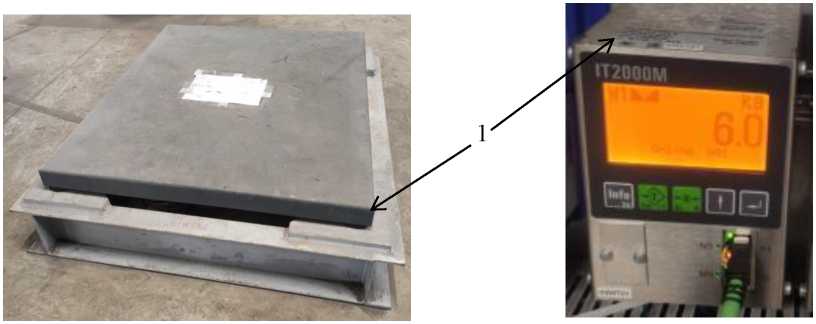

Рисунок 1 - Общий вид ГПУ средства измерений (слева), прибора весоизмерительного IT2000M (справа) (1- места нанесения маркировочных табличек)
Схема пломбировки для защиты от несанкционированного доступа представлены на рисунке 2.
Рисунок 2 — Схема пломбировки прибора весоизмерительного IT2000M (1 - разрушаемая наклейка)
Нанесение знака поверки на средство измерений не предусмотрено
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка Мах, кг |
60 |
|
Минимальная нагрузка, Min, кг |
0,4 |
|
Действительная цена деления (d), кг |
0,02 |
|
Пределы допускаемой погрешности СИ (при поверке) в интервалах нагрузки, mpe, кг: от 0,4 до 10 кг включ.; св. 10 до 40 кг включ.; св. 40 до 60 кг включ. |
±0,01 ±0,02 ±0,03 |
|
П р и м е ч а н и я Пределы допускаемой погрешности СИ в эксплуатации равны удвоенным значениям пределов допускаемой погрешности при поверке. Пределы допускаемой погрешности СИ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон уравновешивания (выборки) массы тары |
100 % Max |
|
Диапазон рабочих температур, оС |
от + 10 до + 20 |
|
Относительная влажность, % |
до 80 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока (номинальное), В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры ГПУ средства измерений, мм, не более | |
|
- высота |
110 |
|
- ширина |
1100 |
|
- длина |
1300 |
