Сведения о средстве измерений: 92826-24 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск"

Номер по Госреестру СИ: 92826-24
92826-24 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти ПСП ЛЭПСУ «Орск» (далее - СИКН) предназначена для автоматизированных массы нефти. 428 № измерений

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ
Внешний вид.

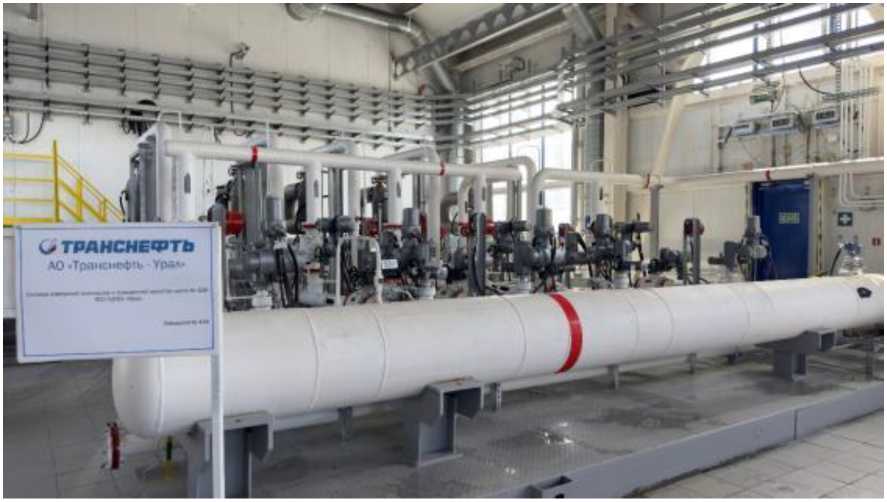

Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск"
Рисунок № 1

Общие сведения

Дата публикации - 07.08.2024
Срок свидетельства -
Номер записи - 194648
ID в реестре СИ - 1418012
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MM_5 Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»

Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.

Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.

Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1799 от 2024.08.06 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84851-22

 Резервуары стальные горизонтальные цилиндрические, РГС-28
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
85735-22

 Резервуары стальные горизонтальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
87852-22

 Резервуары стальные горизонтальные цилиндрические, РГС-63
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
88598-23

 Резервуары стальные горизонтальные цилиндрические, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91259-24

 Резервуар стальной горизонтальный цилиндрический, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91276-24

 Установка поверочная трубопоршневая двунаправленная, Smith Meter "Bi-Di Prover"
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		2 года
91310-24

 Резервуар стальной горизонтальный цилиндрический, РГС-5
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91325-24

 Резервуар вертикальный стальной цилиндрический, РВСП-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
92314-24

 Система измерений количества и показателей качества нефти № 18 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
92302-24

 Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
92461-24

 Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
92826-24

 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
94087-24

 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
94092-24

 Резервуар стальной вертикальный цилиндрический, РВС-10000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
94883-25

 Система измерений количества и показателей качества нефти № 115 ПСП "Юргамыш" ЛПДС "Юргамыш". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
95051-25

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
95124-25

 Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
95519-25

 Система измерений количества и показателей качества нефти № 425 ПСП "Салават", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
Отчет - ET_2 Средства измерений, применяемые в качестве эталонов

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
(RA.RU.311228)		 РСТ
  • -
    		•  1 0 1 0 1 0 1

    Стоимость поверки Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.

    Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.

    Таблица 2 -

    данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа наносится

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 428 ЛЭПСУ «Орск» Туймазинского НУ АО «Транснефть - Урал»», свидетельство об аттестации методики (метода) измерений № 418-RA.RU.312546-2023 от 25.12.2023.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

    ИНН 0278039018

    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Изготовитель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    Web-сайт: https://m etrol ogy .transneft.ru
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

    СИКН, заводской № 428, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

    СИКН состоит из:

    • - блока измерительных линий, включающий в себя три рабочие, одну резервную и одну контрольно-резервную измерительные линии;

    • - блока измерений показателей качества нефти;

    • - пробозаборного устройства щелевого типа;

    • - трубопоршневой поверочной установки;

    • - блока фильтров;

    • - узла подключения передвижной поверочной установки (ПУ);

    • - узла регулирования давления;

    • - системы сбора и обработки информации.

    В составе СИКН применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование и тип СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счетчики-расходомеры массовые Micro Motion модификации CMF 400 с преобразователями серии 2700 (далее - СРМ)

    45115-10

    Влагомеры нефти поточные УДВН-1пм*

    14557-10

    Преобразователи плотности жидкости измерительные модели 7835

    52638-13

    Преобразователи плотности и вязкости жидкости измерительные 7829

    15642-06

    Термопреобразователи сопротивления платиновые серии

    65

    22257-11

    Преобразователи измерительные 3144Р

    14683-09

    Преобразователи давления измерительные 3051

    14061-10

    Расходомер ультразвуковой UFM 3030

    48218-11

    Установка поверочная трубопоршневая двунаправленная

    20054-12

    Комплексы измерительно-вычислительные ТН-01

    67527-17

    * Применяется при температуре нефти не менее +5 °С.

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН обеспечивает выполнение следующих основных функций:

    • - автоматическое измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности, вязкости нефти и массовой доли воды в нефти;

    • - автоматическое измерение температуры, давления (избыточное, дифференциальное), плотности, динамической вязкости и объемной доли воды в нефти;

    • - измерение температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;

    • - возможность проведения контроля метрологических характеристик (КМХ) рабочих и резервного СРМ по контрольному СРМ;

    • - возможность проведения КМХ и поверки СРМ с применением установки поверочной трубопоршневой двунаправленной, передвижной ПУ;

    • - вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, массовых долей воды, механических примесей и массовой

      используя результаты измерений

      доли концентрации хлористых лаборатории;

      • - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Метод отбора проб»;

      • - защита информации от несанкционированного доступа программными средствами.

      Пломбирование СИКН не предусмотрено.

      Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.

    солей, полученных в аккредитованной испытательной

    Внешний вид. Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ

    Рисунок 1 - Информационная табличка СИКН


    Таблица 5 - Комплектность СИКН

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ «Орск»

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти*, т/ч

    от 40 до 610

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Основные технические

    СИКН

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

    Диапазон измерений давления нефти, МПа

    от 0,35 до 1,6

    Давление насыщенных паров, кПа (мм рт.ст.)

    66,7 (500)

    Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа

    • - в рабочем режиме, не более

    • - в режиме поверки и КМХ, не более

    0,2

    0,4

    Физико-химические свойства измеряемой среды:

    • - вязкость кинематическая в рабочем диапазоне температур, мм2/с (сСт)

    • - плотность нефти в рабочем диапазоне температур, кг/м3

    • - температура перекачиваемой нефти, °С

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    от 15,4 до 50

    от 855,0 до 885,0

    от 0 до 30

    0,5

    900

    0,05

    Содержание свободного газа

    не допускается

    Режим работы СИКН

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380±38 (трехфазное);

    220±22 (однофазное)

    50±1

    Условия эксплуатации:

    Температура воздуха внутри помещений в холодное время года:

    • - помещение БИК, °С, не ниже

    • - помещение для ЭПУ, °С, не ниже

    • - помещения для размещения оборудования СОИ СИКН и системы распределения электроэнергии, °С

    +5

    +10

    от +22 до +24

    Срок службы, лет, не менее

    20
