Номер по Госреестру СИ: 92834-24
92834-24 Контроллеры программируемые логические
(G5)
Назначение средства измерений:
Контроллеры программируемые логические G5 (далее - контроллер) предназначены для измерений и преобразований аналоговых унифицированных электрических сигналов (сигналы силы и напряжения постоянного тока, сигналы электрического сопротивления, сигналы преобразователей термоэлектрических (термопар) и термопреобразователей сопротивления) от первичных преобразователей (датчиков), для приема и обработки дискретных, цифровых сигналов, формирования сигналов управления и регулирования.

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1

Внешний вид.
Контроллеры программируемые логические
Рисунок № 2

Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров обеспечивает выполнение функций контроллеров. ПО контроллеров включает: ПО модулей с ЦПУ, ПО модулей ввода/вывода сигналов, внешнее ПО.
ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов, влияющие на метрологические характеристики, устанавливаются в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации контроллеров не подлежат изменению. Метрологические характеристики контроллеров нормированы с учетом влияния ПО.
Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей.
Уровень защиты ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ПО модулей с ЦПУ |
ПО модулей ввода/вывода сигналов |
Внешнее ПО (GCSContrix) |
|
Номер версии (идентификационный номер) ПО |
не ниже 03.07.00.01 |
не ниже 01.00.00.00 |
не ниже V1.09.05.00 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Описание» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10"16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Контроллеры программируемые логические G5. Стандарт предприятия.
ПравообладательSUPCON Technology Co., Ltd, Китай
Адрес: No.309 Liuhe Road, Binjiang District, Hangzhou, 310053, P.R. China
Телефон: +86-571-86667362
Web-сайт: http://www.supcon.com
E-mail: overseas@supcon.com
Изготовитель
SUPCON Technology Co., Ltd, КитайАдрес: No.309 Liuhe Road, Binjiang District, Hangzhou, 310053, P.R. China Телефон: +86-571-86667362
Web-сайт: http://www.supcon.com
E-mail: overseas@supcon.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
SUPCON Technology Co., Ltd, КитайАдрес: No.309 Liuhe Road, Binjiang District, Hangzhou, 310053, P.R. China
Телефон: +86-571-86667362
Web-сайт: http://www.supcon.com
E-mail: overseas@supcon.com
Принцип действия контроллеров основан на измерении и преобразовании входных сигналов в цифровой код путем аналого-цифрового преобразования на модулях ввода, последующей передаче цифрового кода в модуль с центральным процессорным устройством (далее - ЦПУ) и обработке цифрового кода в соответствии с настроенным алгоритмом, выдаче управляющего воздействия путем цифро-аналогового преобразования на модулях вывода, а также передаче данных через соответствующие интерфейсы связи.
Контроллеры представляют собой проектно-компонуемые и программно-конфигурируемые устройства в промышленном исполнении, имеющие модульную структуру, которые состоят из соединенных согласно требуемой конфигурации следующих основных модулей:
-
- модули питания;
-
- модули с ЦПУ;
-
- модули ввода/вывода сигналов;
-
- коммуникационные модули для подключения к сетям.
Модули контроллеров монтируются c помощью аппаратных модулей на базовых блоках CN521, CN522 или CN523, которые отличаются между собой количеством пазов, предусмотренных для подключения аппаратных модулей.
В состав контроллеров могут входить следующие модули ввода/вывода стандартного исполнения и с поддержкой протокола HART:
-
- AI751 - 8-канальные модули аналого-цифровых преобразований входных силы и напряжения постоянного электрического тока;
-
- AI762 - 8-канальные модули аналого-цифровых преобразований входных от термопар, а также сигналов напряжения постоянного электрического тока;
-
- AI771 - 8-канальные модули аналого-цифровых преобразований входных
сигналов
сигналов
сигналов
сигналов от термопреобразователей сопротивления, а также сигналов электрического сопротивления;
- AO751 - 8-канальные модули цифро-аналоговых преобразований выходных сигналов силы постоянного электрического тока.
Общий вид модулей из состава контроллеров представлен на рисунках 1 и 2.
Заводской номер контроллера в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе модуля с ЦПУ. Заводские номера модулей ввода/вывода сигналов из состава контроллера в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом печати на информационные таблички (наклейки) изготовителя, закрепленные на корпусах модулей ввода/вывода сигналов. Обозначение места нанесения заводского номера на корпусах модулей с ЦПУ и модулей ввода/вывода сигналов представлено на рисунке 3.
Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры.
Пломбирование контроллеров не предусмотрено.

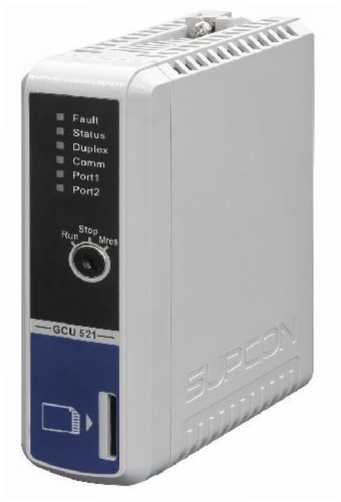

Рисунок 1 - Общий вид модулей с ЦПУ

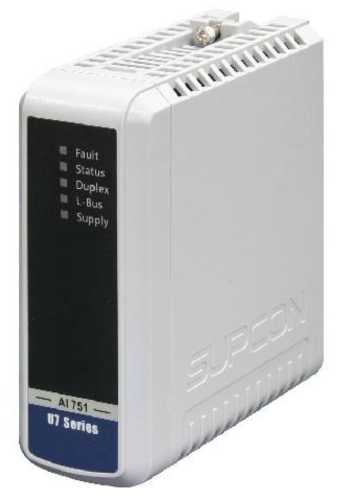

Рисунок 2 - Общий вид модулей ввода/вывода сигналов

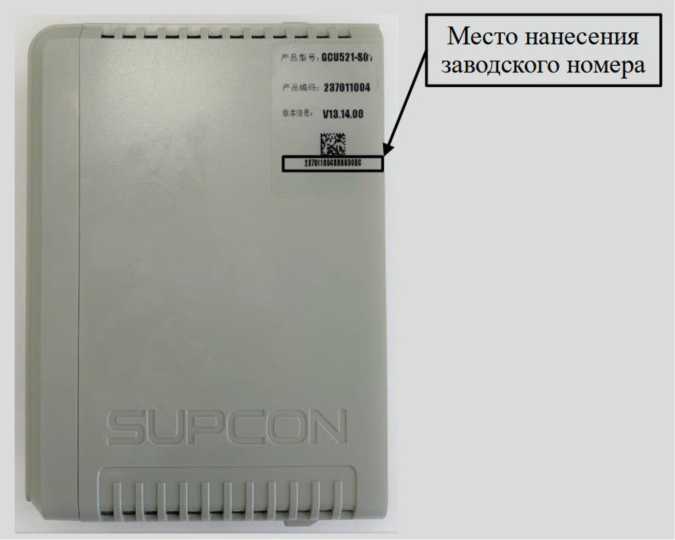

Рисунок 3 - Обозначение места нанесения заводского номера
Комплектность контроллеров приведена в таблице 4.
Таблица 4 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллеры программируемые логические G51) |
G5 |
1 |
|
Руководство по эксплуатации |
IM24H11-E |
1 |
|
1) Состав контроллеров определяется в зависимости от заказа. | ||
Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики модулей ввода/вывода
|
Тип модуля |
Диапазоны преобразований сигналов / разрядность цифровых сигналов |
Пределы допускаемых погрешностей в нормальных условиях |
Пределы допускаемых погрешностей в рабочих условиях | ||
|
на входе |
на выходе | ||||
|
AI751 |
от 0 до 5 В, от 1 до 5 В, от 0 до 10 мА, от 4 до 20 мА |
16 бит |
Y: ±0,1 % |
Y: ±1,5 %1), Y: ±0,1 %2) | |
|
AI762 |
Сигналы (мВ) от термопар по ГОСТ Р 8.585-20013): | ||||
|
E: от -200 до +900 °C |
16 бит |
Л |
±2,2 C4) | ||
|
J: от -200 до +750 C |
16 бит |
Л |
±1,9 C4) | ||
|
K:от -200 до +1300C |
16 бит |
Л |
±3,0 C4) | ||
|
N: от 0 до +1300 C |
16 бит |
Л |
±2,6 C4) | ||
|
B: от +500 до +1800 C |
16 бит |
Л |
±9,9 C4) | ||
|
T:от -200 до +350 C |
16 бит |
Л |
±3,2 C4) | ||
|
S: от 0 до +1600 C |
16 бит |
Л |
±9,1 C4) | ||
|
R: от 0 до +1600 C |
16 бит |
Л |
±9,3 C4) | ||
|
Сигналы напряжения постоянного тока: | |||||
|
от -100 до +100 мВ |
16 бит |
Л: ±0,1 мВ | |||
|
от -20 до +80 мВ |
16 бит |
Л: ±0,05 мВ | |||
|
Тип модуля |
Диапазоны преобразований сигналов / разрядность цифровых сигналов |
Пределы допускаемых погрешностей в нормальных условиях |
Пределы допускаемых погрешностей в рабочих условиях | |
|
на входе |
на выходе | |||
|
AI771 |
Сигналы (Ом) от термопреобразователей сопротивления по ГОСТ 6651-20093): | |||
|
Pt100 (а=0,00385 “C"1): от -200 до +850 |
16 бит |
А: ±1,0 C | ||
|
Cu50 (а=0,00426 “C"1): от -50 до +150 °C |
16 бит |
А: ±1,0 C | ||
|
Cu50 (а=0,00428 °C’1): от -50 до +150 C |
16 бит |
А: ±1,0 C | ||
|
Сигналы электрического сопротивления: | ||||
|
от 1 до 400 Ом |
16 бит |
А: ±0,25 Ом | ||
|
от 2 до 1000 Ом |
16 бит |
А: ±0,45 Ом | ||
|
AO751 |
16 бит |
от 0 до 10 мА, от 4 до 20 мА, от 0 до 20 мА |
у: ±0,2 % |
у: ±0,45 % |
-
1) При температуре окружающей среды от минус 20 до плюс 5 °С включ.
-
2) При температуре окружающей среды св. плюс 5 до плюс 70 °С.
-
3) Допускается использование контроллеров в поддиапазоне измерений, находящегося в пределах верхней и нижней границы указанного диапазона измерений. При этом: для сигналов (мВ) от термопар и для сигналов (Ом) от термопреобразователей сопротивления интервал измерений должен быть не менее 50 C.
-
4) Пределы допускаемых погрешностей измерений сигналов от термопар по ГОСТ Р 8.585-2001 указаны без учета основной абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопар, которая не превышает ±1 Автоматическая компенсация температуры свободных (холодных) концов термопар осуществляется с помощью автономного сенсора модуля AI762.
Примечание - Приняты следующие обозначения и сокращения:
Y - пределы допускаемой приведенной погрешности, % (нормирующим значением принята разность между максимальным и минимальным значениями диапазона преобразований);
А - пределы допускаемой абсолютной погрешности, в единицах измеряемого параметра;
а - температурный коэффициент термопреобразователя сопротивления, °C-1.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 21,6 до 26,4 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Рабочие условия эксплуатации:
|
от -20 до +70 от 10 до 90 от 62 до 106 |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
