Номер по Госреестру СИ: 94596-25
94596-25 Модули ввода-вывода измерительные систем управления ECS-700
(Обозначение отсутствует)
Назначение средства измерений:
Модули ввода-вывода измерительные систем управления ECS-700 (далее - модули) предназначены для измерений и преобразований входных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления, сигналов преобразователей термоэлектрических (далее - термопар) и термопреобразователей сопротивления, частоты следования импульсов и формирования выходных аналоговых сигналов силы постоянного тока.
Внешний вид.
Модули ввода-вывода измерительные систем управления ECS-700
Рисунок № 1
Внешний вид.
Модули ввода-вывода измерительные систем управления ECS-700
Рисунок № 2
Общие сведения
Дата публикации - 08.02.2025
Срок свидетельства - 07.02.2030
Номер записи - 196383
ID в реестре СИ - 1423306
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AO713-H11, AI713-H11,
Производитель
Изготовитель - SUPCON Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 1706
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1777
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№256 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Модули ввода-вывода измерительные систем управления ECS-700 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SUPCON Technology Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92834-24 09.08.2029 |
Контроллеры программируемые логические, G5 SUPCON Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
92834-24 09.08.2029 |
Контроллеры программируемые логические, G5 SUPCON Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
93630-24 30.10.2029 |
Контроллеры программируемые логические, G3Smart SUPCON Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
94596-25 07.02.2030 |
Модули ввода-вывода измерительные систем управления ECS-700, Обозначение отсутствует SUPCON Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
3 года |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Модули ввода-вывода измерительные систем управления ECS-700 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ГКС" (RA.RU.312000) | 1706 | 1706 | 1706 | 0 | 0 | 1706 | 1706 | 0 |
Стоимость поверки Модули ввода-вывода измерительные систем управления ECS-700 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей функционально разделено на встроенное и внешнее (сервисное) ПО.
Встроенное ПО устанавливается в энергонезависимую память модулей в производственном цикле на предприятии-изготовителе и является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО. Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Возможность влияния на встроенное ПО с помощью внешнего (сервисного) ПО отсутствует.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Внешнее (сервисное) ПО, устанавливаемое на персональные компьютеры, является метрологически незначимым. Внешнее (сервисное) ПО предназначено
для конфигурирования, настройки рабочих параметров модулей и получения данных о результатах измерений в процессе эксплуатации модулей.
Идентификационные данные ПО модулей ECS-700 представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО станций ECS-700
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Внутреннее ПО |
Внешнее ПО (VisualField) |
Внешнее ПО (OMC High-performance HMI) |
|
Номер версии (идентификационный номер) ПО |
не ниже V10.00.00 |
не нижеV4.50 |
не нижеV5.10 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Описание использования» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Техническая документация фирмы-изготовителя.
ПравообладательSUPCON Technology Co., Ltd, Китай
Адрес: КИТАЙ, No.309, Liuhe Road, Binjiang District, Hangzhou, 310053
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Изготовитель
SUPCON Technology Co., Ltd, КитайАдрес: КИТАЙ, No.209, Golf Road, Fuyang District, Hangzhou, 311400
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98
Факс: (843) 227-40-10
E-mail: office@ooostp.ru
Web-сайт: http://www.ooostp.ru
Правообладатель
SUPCON Technology Co., Ltd, КитайАдрес: КИТАЙ, No.309, Liuhe Road, Binjiang District, Hangzhou, 310053
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Принцип действия модулей с входными каналами (модули ввода) основан на измерении и аналого-цифровом преобразовании входных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления, сигналов термопар и термопреобразователей сопротивления, частоты следования импульсов в выходные цифровые сигналы, которые считываются центральным программируемым устройством.
Принцип действия модулей с выходными каналами (модули вывода) основан на цифро-аналоговом преобразовании цифровых сигналов, поступающих от центрального программируемого устройства, в выходные аналоговые сигналы силы постоянного тока.
Модули входят в состав систем управления ECS-700, которые относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального программируемого устройства (контроллеры или контроллерный блок) в виде двух программируемых контроллерных модулей (конфигурация с резервированием), модулей измерительных ввода-вывода аналоговых и дискретных сигналов, технологических и коммуникационных модулей, станций индикации и управления, системы электропитания.
Конструктивно модули выполнены в корпусах, изготовленных из пластмассы. Внутри корпусов расположены печатные платы с аналого-цифровыми или цифро-аналоговыми преобразователями (в зависимости от модификации модуля) и элементами электронной схемы. Модули устанавливаются на базовые модули подключений, которые монтируются на стойки (рейки) ввода-вывода.
Электрическое подключение сигналов к модулям осуществляется через базовые модули подключений, конструкции которых включают в себя клеммные блоки с винтовыми зажимами для подключений.
Модули выпускаются в следующих модификациях:
-
- AI711-H11 - 8-канальные модули аналого-цифровых преобразований входных сигналов силы постоянного электрического тока с поддержкой протокола HART;
-
- AI711-S11 - 8-канальные модули аналого-цифровых преобразований входных сигналов силы и напряжения постоянного электрического тока;
-
- AI713-H11 - 16-канальные модули аналого-цифровых преобразований сигналов силы постоянного электрического тока с поддержкой протокола HART;
-
- AI713-S11 - 16-канальные модули аналого-цифровых преобразований сигналов силы постоянного электрического тока;
-
- AI714-H11 - 16-канальные модули аналого-цифровых преобразований сигналов силы постоянного электрического тока с поддержкой протокола HART;
-
- AI722-S11 - 8-канальные модули аналого-цифровых преобразований
входных
входных
входных
входных
сигналов от термопар, а также сигналов напряжения постоянного электрического тока;
преобразований входных сигналов электрического
-
-
- AI731-S11 - 8-канальные модули аналого-цифровых сигналов от термопреобразователей сопротивления, а также сопротивления;
-
- PI711-S11 - 6-канальные модули аналого-цифровых сигналов частоты следования импульсов;
преобразований входных
-
- AO711-H11 - 8-канальные модули цифро-аналоговых преобразований цифровых сигналов в выходных сигналы силы постоянного электрического тока с поддержкой протокола HART;
-
- AO711-S11 - 8-канальные модули цифро-аналоговых преобразований цифровых сигналов в выходных сигналы силы постоянного электрического тока;
-
- AO713-H11 - 16-канальные модули цифро-аналоговых преобразований цифровых сигналов в выходных сигналы силы постоянного электрического тока с поддержкой протокола HART;
-
- AO713-S11 - 16-канальные модули цифро-аналоговых преобразований цифровых сигналов в выходных сигналы силы постоянного электрического тока;
-
- AO714-H11 - 16-канальные модули цифро-аналоговых преобразований цифровых сигналов в выходных сигналы силы постоянного электрического тока с поддержкой протокола HART.

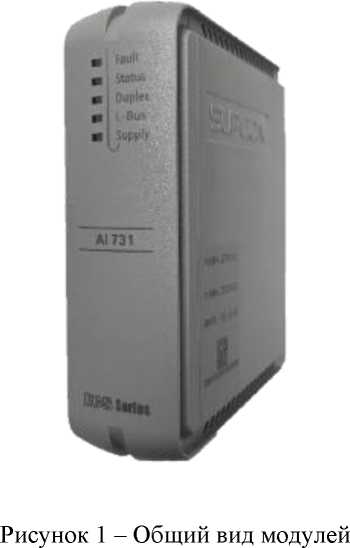

Общий вид модулей представлен на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом печати на наклейку изготовителя, закрепленную на корпусе каждого модуля. А также продублирован в виде QR-код, для считывания сканером, камерой персонального переносного устройства и любым другим возможным (возможным) способом. Обозначение места нанесения заводского номера представлено на рисунке 2.
Конструкция модулей и условия их эксплуатации не предусматривают нанесение знака поверки. Пломбирование модулей не предусмотрено.

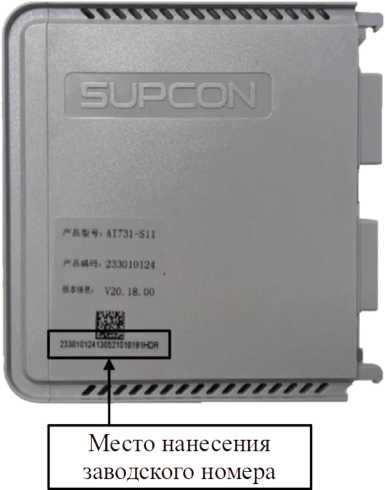

Рисунок 2 - Обозначение места нанесения заводского номера
Комплектность модулей приведена в таблице 4.
Таблица 4 - Комплектность модулей
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модули ввода-вывода измерительные систем управления ECS-7001) |
- |
1 |
|
Руководства по эксплуатации2) AI711-H11 |
IM23H30-R, | |
|
AI711-S11 |
IM23H31-R, | |
|
AI713-H11 |
IM23H32-R, | |
|
AI713-S11 |
IM23H33-R, | |
|
AI722-S11 |
IM23H34-R, | |
|
AI731-S11 |
IM23H35-R, |
1 |
|
AO711-H11 |
IM23H36-R, | |
|
AO711-S11 |
IM23H37-R, | |
|
AO713-H11 |
IM23H38-R, | |
|
AO713-S11 |
IM23H39-R, | |
|
PI711-S11 |
IM23H48-R, | |
|
AI714-H11 |
IM23H54-E, | |
|
AO714-H11 |
IM23H55-E | |
| ||
Метрологические характеристики модулей приведены в таблице 2.
Таблица 2 - Метрологические характеристики модулей
|
Модификации модулей |
Диапазоны преобразований сигналов/ разрядность цифровых сигналов |
Пределы допускаемых погрешностей в рабочих условиях 1) | |
|
на входе |
на выходе | ||
|
AI711-S11 (8 каналов) |
от 0 до 5 В, от 1 до 5 В, от -10 до +10 В, от 0 до 10 мА, от 4 до 20 мА |
16 бит |
Y = ±0,1 % |
|
AI711-H11 (8 каналов) |
от 4 до 20 мА |
16 бит |
Y = ±0,1 % |
|
AI713-S11 (16 каналов) |
от 4 до 20 мА |
16 бит |
Y = ±0,1 % |
|
AI713-H11 (16 каналов) |
от 4 до 20 мА |
16 бит |
Y = ±0,1 % |
|
AI714-H11 (16 каналов) |
от 4 до 20 мА |
16 бит |
Y = ±0,1 % |
|
AI722-S11 (8 каналов) |
Сигналы (мВ) от термопар 2), 3): | ||
|
Е: от -200 до +900 °C |
16 бит |
Л = ±2,2 C | |
|
J: от -200 до +750 C |
16 бит |
Л = ±1,9 C | |
|
K: от -200 до +1300 C |
16 бит |
Л = ±3,0 C | |
|
N: от 0 до +1300 C |
16 бит |
Л = ±2,6 C | |
|
B: от +500 до +1800 C |
16 бит |
Л = ±2,6 C | |
|
T:от -200 до +350 C |
16 бит |
Л = ±1,1 C | |
|
S: от 0 до +1600 C |
16 бит |
Л = ±3,2 C | |
|
AI722-S11 (8 каналов) |
R: от 0 до +1600 C |
16 бит |
Л = ±3,2 C |
|
Сигналы напряжения постоянного тока: | |||
|
от -100 до +100 мВ |
16 бит |
Л = ±0,1 мВ | |
|
от -20 до +80 мВ |
16 бит |
Л = ±0,05 мВ | |
|
AI731-S11 (8 каналов) |
Сигналы (Ом) от термопреобразователей сопротивления 3), 4): | ||
|
Pt100 (а=0,00385 °C-1): от -200 до +850 C |
16 бит |
Л = ±1,0 C | |
|
Cu50 (а=0,00428 °C-1): от -50 до +150 C |
16 бит |
Л = ±1,0 C | |
|
Сигналы электрического сопротивления: | |||
|
от 1 до 400 Ом, от 2 до 1000 Ом |
16 бит |
Л = ±0,25 Ом | |
|
AO711-S11 (8 каналов) |
16 бит |
от 0 до 10 мА, от 4 до 20 мА, от 0 до 20 мА |
Y = ±0,2 % |
|
AO711-H11 (8 каналов) |
16 бит |
от 4 до 20 мА |
Y = ±0,2 % |
|
AO713-H11 (16 каналов) |
16 бит |
от 4 до 20 мА |
Y = ±0,1 % |
|
AO713-S11 (16 каналов) |
16 бит |
от 4 до 20 мА |
Y = ±0,1 % |
|
AO714-H11 (16 каналов) |
16 бит |
от 4 до 20 мА |
Y = ±0,1 % |
|
PI711-S11 (6 каналов) |
от 1 до 1000 Гц |
16 бит |
Л = ±0,2 Гц |
|
от 1 до 10000 Гц |
16 бит |
Л = ±1,0 Гц | |
Модификации модулей
Диапазоны преобразований сигналов/ разрядность цифровых сигналов
Пределы допускаемых погрешностей в рабочих условиях 1)
на входе
на выходе
-
1) Для модификации модулей AI722-S11 пределы допускаемых погрешностей в рабочих условиях указаны без учета абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопар с помощью встроенного канала компенсации, которая не превышает ±1 °C.
-
2) Уровень входного сигнала (мВ) в соответствии с ГОСТ Р 8.585-2001.
-
3) Указан максимальный диапазон измерений. Допускается использование модулей в поддиапазоне измерений, находящегося в пределах верхней и нижней границы указанного диапазона измерений. Конкретный диапазон измерений зависит от типа подключаемого датчика, настроек модуля и указывается в руководстве по эксплуатации. При этом для входных сигналов (мВ) от термопар и для входных сигналов (Ом) от термопреобразователей сопротивления интервал измерений в температурном эквиваленте должен быть не менее 50 C.
-
4) Уровень входного сигнала (Ом) в соответствии с ГОСТ 6651-2009. Примечание - Приняты следующие обозначения:
Y - пределы допускаемой приведенной погрешности, % (нормирующим значением принята разность между максимальным и минимальным значениями диапазона измерений/воспроизведений);
Л - пределы допускаемой абсолютной погрешности, в единицах измеряемого параметра;
а - температурный коэффициент термопреобразователя сопротивления, °C-1.
Основные технические характеристики модулей приведены в таблице 3.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 21,6 до 26,4 |
|
Потребляемая мощность, не более, Вт |
131) |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
40x132x126 |
|
Масса, кг, не более |
0,25 |
|
Рабочие условия эксплуатации:
|
от -20 до +70 от 10 до 90 от 62 до 106 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
|
1) Указано максимальное значение потребляемой мощности для всех модификаций. Конкретные значения зависят от модификации модуля и указаны в руководстве по эксплуатации. | |
