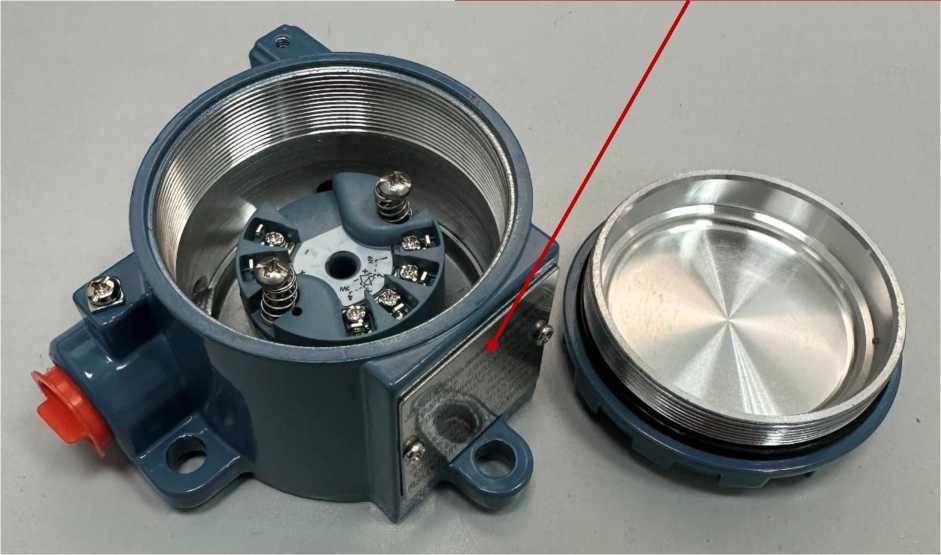

Позиция

Описание позиции

Код

Описание кода

1

Обозначение типа

TXT

Преобразователь температуры TXT

2

Количество подключаемых ТС

PT1

Один

PT2

^Два

3

Конструктивные особенности корпусных и монтажных элементов

98А1

M20x1,5, глубина внутреннего пространства корпуса 45 мм (включая резьбу), диаметр кабельного ввода 8 мм

А4

M16x1,5, глубина 50 мм (включая резьбу), диаметр 10 мм.

7К

M20x1,5, глубина 30 мм (без учета резьбы), диаметр 8 мм

XX

Описание конкретного кода приведено в документации изготовителя

4

Тип выходного сигнала

2

Аналоговый сигнал (от 4 до 20 мА)

6

Цифровой сигнал интерфейса Modbus (RS-485)

9

Аналоговый сигнал (от 4 до 20 мА) с HART-протоколом

5

Тип корпуса

L

3351

A

Стандартный корпус

B

Корпус с высокой крышкой

6

Наличие ЖК-дисплея

N

Без дисплея

Y

С дисплеем

7

Уровень точности (погрешность измерений)

1

±0,1 % (от диапазона измерений)

2

±0,2 % (от диапазона измерений)

3

±0,5 % (от диапазона измерений)

4

±1,0 % (от диапазона измерений)

5

±1,5 % (от диапазона измерений)

8

Специальные требования

Код отсутствует

Требования отсутствуют (стандартное общепромышленное исполнение)

i

Искробезопасное исполнение

d

Взрывозащищенное исполнение

Y

Наличие металлического маркировочного шильдика на корпусе

9

Диапазон измерений температуры

A1

от 0 до +100 °С

A2

от 0 до +150 °С

A3

от 0 до +200 °С

A4

от 0 до +250 °С

A5

от 0 до +300 °С

A6

от 0 до +160 °С

С2

от -50 до +150 °С

Позиция

Описание позиции

Код

Описание кода

A8

от -50 до +100 °С

A9

от -50 до +250 °С

B1

от -40 до +80 °С

B2

от -40 до +200 °С

B3

от 0 до +50 °С

B4

от -10 до +200 °С

B5

от -20 до +200 °С

B6

от -40 до +120 °С

B7

от -5 до +100 °С

B8

от -20 до +200 °С

B9

от -50 до +200 °С

G3

от -200 до +500 °С

G4

от -200 до +50 °С

G5

от 0 до +130 °С

XX

Диапазон по специальному заказу в пределах диапазона от -200 до +500 °С при этом минимальный интервал (разность верхнего и нижнего пределов диапазона измерений) - не менее 50 °С

Наименование

Обозначение

Количество

Преобразователь температуры

TXT

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.⁽¹⁾

Примечания:

⁽¹⁾ - может поставляться на каждый ПИ или на партию (в соответствии с заказом).

Наименование характеристики

Значение

Диапазон измерений температуры, °С⁽¹⁾

от -200 до +500

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt100

(а=0,00385 °С^-1)

Пределы допускаемой основной приведенной погрешности ^{1), 2)}, % (от диапазона измерений)

±0,1 ³⁾; ±0,2; ±0,5; ±1,0;

±1,5

Примечания:

• ⁽¹⁾  - диапазон измерений температуры (в соответствии с таблицей 1) и пределы допускаемой приведенной погрешности приведены в паспорте на конкретный ПТ;

• ⁽²⁾ - пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальной в пределах рабочих температур, не превышают значения половины основной приведенной погрешности;

• ⁽³⁾ - для диапазонов измерений с интервалом (разность верхнего и нижнего пределов диапазона) - не менее 100 °С

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 42

Диапазон аналоговых выходных сигналов, мА

от 4 до 20

Габаритные размеры (ДхВхШ), мм, не более:

128x120x80

Масса, г, не более

1000

Нормальные условия эксплуатации, °С

от +15 до +25

Рабочие условия эксплуатации:

- температура окружающей среды, °C

• - для ПТ без дисплея

• - для ПТ с ЖК дисплеем

• - для взрывозащищенного и искробезопасного исполнений

от -55 до +85 от -40 до +85 от -40 до +60

80

Наименование характеристики

Значение

- относительная влажность воздуха, %, не более

Маркировка взрывозащиты

1Ex db IIC T6...T1 Gb Х 0Ex ia IIC T6_T1 Ga Х 1Ex db IIC 500 °C Gb Х 0Ex ia IIC 500 °C Ga Х

Степень защиты от воздействия воды и пыли

IP67

Средняя наработка на отказ, ч, не менее

96000

Средний срок службы, лет, не менее

10
