Номер по Госреестру СИ: 92906-24
92906-24 Тестеры аккумуляторных батарей
(BT)
Назначение средства измерений:
Тестеры аккумуляторных батарей BT (далее - тестеры) предназначены для измерений напряжения постоянного тока при тестировании аккумуляторных батарей.
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 1
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 2
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 3
Внешний вид.
Тестеры аккумуляторных батарей
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 15.08.2029
Номер записи - 194708
ID в реестре СИ - 1418187
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. BT-301, BT-3915,
Производитель
Изготовитель - Kongter Test & Measurement Co., Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Тестеры аккумуляторных батарей (BT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Kongter Test & Measurement Co., Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92906-24 15.08.2029 |
Тестеры аккумуляторных батарей, BT Kongter Test & Measurement Co., Limited (КИТАЙ ) |
ОТ МП |
2 года |
|
92906-24 15.08.2029 |
Тестеры аккумуляторных батарей, BT Kongter Test & Measurement Co., Limited (КИТАЙ ) |
ОТ МП |
2 года |
|
95009-25 28.03.2030 |
Блоки нагрузки аккумуляторных батарей, K-900 Kongter Test & Measurement Co., Limited (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Тестеры аккумуляторных батарей (BT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 16 | 15 | 16 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Тестеры аккумуляторных батарей (BT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) тестеров представлено встроенным и внешним ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части и служит для получения результатов измерений и их обработки. Метрологические характеристики тестеров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО тестеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение | |
|
BT-3915 |
BT-301, BT-302 | |
|
Идентификационное наименование ПО |
- | |
|
Номер версии (идентификационный номер ПО), не ниже |
2.x.xxy |
l.x.xx |
|
Цифровой идентификатор ПО |
- | |
Примечание - Номер версии встроенного ПО состоит из двух частей:
-
- номер версии метрологически значимой части ПО (2. или 1.);
-
- номер версии метрологически незначимой части ПО (x.xxy или x.xx), где «х» может принимать целые значения в диапазоне от 0 до 9, а «у» - буквенные символы от A до Z.
Внешнее ПО «Battery Tester Data View» (для модификации BT-3915) и «Battery Data Management Software» (для модификаций BT-301, BT-302), устанавливаемое на ПК, позволяет сохранять и обрабатывать результаты измерений. Внешнее ПО является метрологически незначимым.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководств по эксплуатации типографским способом и на маркировочную наклейку, расположенную на задней панели тестера, любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3.2 «Измерение» документов:
-
- «Тестеры аккумуляторных батарей BT-301. Руководство по эксплуатации»;
-
- «Тестеры аккумуляторных батарей BT-302. Руководство по эксплуатации»;
-
- «Тестеры аккумуляторных батарей BT-3915. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Тестеры аккумуляторных батарей BT. Стандарт предприятия».
ПравообладательKongter Test & Measurement Co., Limited, Китай
Адрес юридического лица: B417, Bldg 2, Baisha Industrial Park, Shahexi Rd, Nanshan District, Shenzhen, 518057, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия тестеров основан на преобразовании входного аналогового сигнала в цифровой сигнал в модуле аналого-цифрового преобразователя, дальнейшей его обработке в модуле центрального процессорного устройства и отображении результатов измерений на жидкокристаллическом дисплее интерфейса пользователя.
Тестеры предназначены для оценки состояния и поддержания работоспособности всех стационарных систем электропитания, включая системы бесперебойного питания.
Тестеры используются в энергосистемах общего пользования, на подстанциях, в телекоммукационных аппаратных, на промышленных предприятиях для проверки напряжения постоянного тока аккумуляторных батарей. Измерение напряжения постоянного тока позволяет получать информацию о техническом состоянии аккумуляторных батарей, в том числе их емкости.
Конструктивно тестеры представляют собой портативные переносные устройства черного (модификации BT-301, BT-302) или желтого цвета (модификация BT-3915) с жидкокристаллическим сенсорным экраном и дополнительной клавиатурой. осуществляются при помощи измерительных кабелей, которые подсоединяются аккумуляторной батареи. Питание тестеров осуществляется при помощи аккумуляторов.
Измерения к клеммам литиевых
более 3000 выгружать
Внутренняя память тестеров служит для хранения данных тестирования элементов аккумуляторов. Также имеется внешняя память USB, позволяющая измеренные данные на персональный компьютер для дальнейшей обработки результатов тестирования.
Тестеры выпускаются в модификациях BT-301, BT-302, BT-3915, различающихся, общим видом, пределами допускаемых погрешностей измерений, габаритными размерами и типами измерительных кабелей, входящих в комплектность тестеров.
Серийный номер наносится на маркировочную наклейку, расположенную на задней панели тестера, типографским методом в виде цифрового кода.
Общий вид тестеров с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на тестеры не предусмотрено. Пломбирование мест настройки (регулировки) тестеров не предусмотрено.

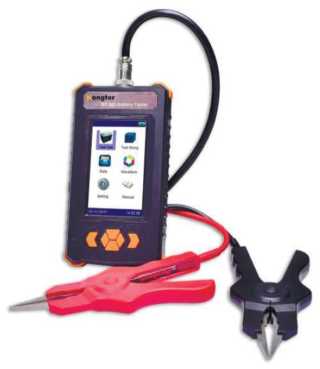

а) модификации BT-301

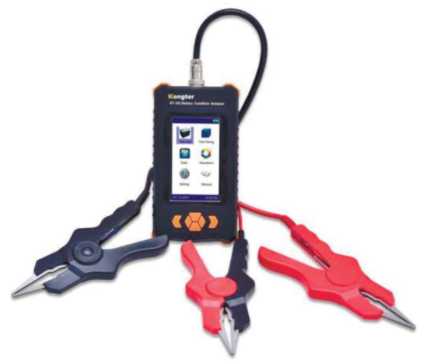

б) модификация BT-302

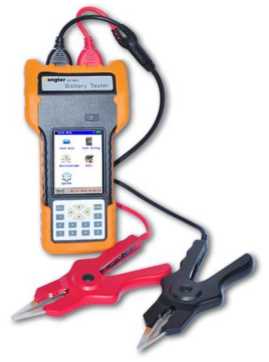

в) модификация BT-3915
Место нанесения серийного номера
Место нанесения знака утверждения типа
г) задняя панель
Рисунок 1 - Общий вид тестеров с указанием мест нанесения знака утверждения типа и серийного номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Тестер аккумуляторных батарей |
BT |
1 |
|
Транспортировочный кейс или сумка 1) |
1 | |
|
Адаптер питания |
1 | |
|
Преобразователь USB |
1 | |
|
USB -накопитель |
1 | |
|
Кабель со штыревыми щупами (пара) 2) 3) |
1 | |
|
Кабель c двумя зажимами типа крокодил 2) 3) |
1 | |
|
Кабель c тремя зажимами типа крокодил 4) |
1 | |
|
Руководство по эксплуатации «Тестеры аккумуляторных батарей BT-301. Руководство по эксплуатации» 5) |
- |
1 |
|
Руководство по эксплуатации «Тестеры аккумуляторных батарей BT-302. Руководство по эксплуатации» 4) |
- |
1 |
|
Руководство по эксплуатации «Тестеры аккумуляторных батарей BT-3915. Руководство по эксплуатации» 2) |
- |
1 |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В: - модификации BT-301, BT-302 |
от 1 до 22 |
|
- модификация BT-3915 |
от 0,01 до 16,00 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока для модификаций BT-301, BT-302, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для модификации BT-3915, В |
±(0,002^иизм1) + 6 е.м.р 2)) |
|
Разрешение напряжения постоянного тока, В:
|
0,001 |
|
- в диапазоне от 0,010 до 9,999 В |
0,001 |
|
- в диапазоне от 10,00 до 16,00 В |
0,01 |
|
1) ^изм - измеренное с помощью тестера значение входной величины, В. | |
|
2) е.м.р. - единица младшего разряда. | |
Таблица 3 -Технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний электрического сопротивления постоянному току, мОм |
от 0 до 100 |
|
Габаритные размеры (длина^высота^ширина), мм, не более:
|
190x45x110 220x70x120 |
|
Масса, кг, не более:
|
0,5 2 |
|
Условия эксплуатации:
|
от 0 до +40 до 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
15000 |
|
Средний срок службы, лет |
5 |
