Сведения о средстве измерений: 95009-25 Блоки нагрузки аккумуляторных батарей

Номер по Госреестру СИ: 95009-25
95009-25 Блоки нагрузки аккумуляторных батарей
(K-900)

Назначение средства измерений:
Блоки нагрузки аккумуляторных батарей K-900 (далее - блоки) предназначены для измерений напряжения и силы постоянного тока при тестировании аккумуляторных батарей.

сертификация программного обеспечения

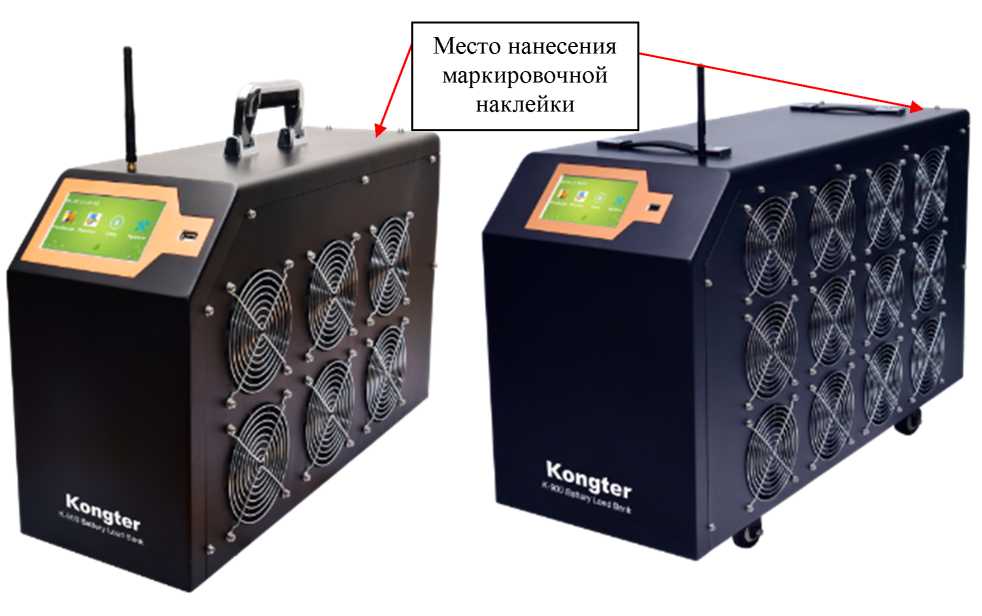

Внешний вид. Блоки нагрузки аккумуляторных батарей, http://oei-analitika.ru рисунок № 1
Внешний вид.
Блоки нагрузки аккумуляторных батарей
Рисунок № 1
Внешний вид. Блоки нагрузки аккумуляторных батарей, http://oei-analitika.ru рисунок № 2
Внешний вид.
Блоки нагрузки аккумуляторных батарей
Рисунок № 2

Общие сведения

Дата публикации - 02.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196834
ID в реестре СИ - 1424636
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. DLB-1210 (12V 100A), мод. DLB-4830 (48V 300A), DLB-48501 (48V 50A), DLB-4820 (48V 200A), DLB-1215 (110V/220V 150A),

Производитель

Изготовитель - Kongter Test & Measurement Co., Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№633 от 2025.03.28 Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Блоки нагрузки аккумуляторных батарей (K-900)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Kongter Test & Measurement Co., Limited

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92906-24
15.08.2029
Тестеры аккумуляторных батарей, BT
Kongter Test & Measurement Co., Limited (КИТАЙ )
ОТ
МП
2 года
92906-24
15.08.2029
Тестеры аккумуляторных батарей, BT
Kongter Test & Measurement Co., Limited (КИТАЙ )
ОТ
МП
2 года
95009-25
28.03.2030
Блоки нагрузки аккумуляторных батарей, K-900
Kongter Test & Measurement Co., Limited (КИТАЙ )
ОТ
МП
2 года

Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.

Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.

Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.

Стоимость 200 руб. или по подписке

Кто поверяет Блоки нагрузки аккумуляторных батарей (K-900)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
(RA.RU.311380)
РСТ
  • DLB-4820 (48V 200A)
  • 1 0 1 0 1 0 1
    ООО "НИЦ "ЭНЕРГО"
    (RA.RU.314019)
  • мод. DLB-1210 (12V 100A)
  • мод. DLB-4830 (48V 300A)
  • DLB-4820 (48V 200A)
  • DLB-1215 (110V/220V 150A)
  • DLB-48501 (48V 50A)
  • 13 3 13 0 0 4 4 0

    Стоимость поверки Блоки нагрузки аккумуляторных батарей (K-900)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) блоков представлено встроенным и внешним ПО.

    Встроенное ПО служит для получения результатов измерений и их обработки. Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики блоков нормированы с учетом влияния метрологически значимой части встроенного ПО.

    Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные встроенного ПО блоков приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО), не ниже

    2.x.xx

    Цифровой идентификатор ПО

    -

    Примечание - Номер версии встроенного ПО состоит из двух частей:

    • - номер версии метрологически значимой части ПО (2.);

    • - номер версии метрологически незначимой части ПО (x.xx), где «х» может принимать целые значения в диапазоне от 0 до 9.

    Внешнее ПО «Battery Data Management Software», устанавливаемое на ПК, позволяет осуществлять управление блоками и мониторинг процесса их функционирования, сохранять и обрабатывать результаты измерений. Внешнее ПО является метрологически незначимым. Связь блоков с внешним ПО может устанавливаться по сети Wi-Fi или по интерфейсу RS-485.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства пользователя типографским способом и на маркировочную наклейку любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Измерение» документа «Блоки нагрузки аккумуляторных батарей K-900. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

    «Блоки нагрузки аккумуляторных батарей K-900. Стандарт предприятия».

    Правообладатель

    Kongter Test & Measurement Co., Limited, Китай

    Адрес юридического лица: B417, Bldg 2, Baisha Industrial Park, Shahexi Rd, Nanshan District, Shenzhen, 518057, China

    Изготовитель

    Kongter Test & Measurement Co., Limited, Китай
    Адрес: B417, Bldg 2, Baisha Industrial Park, Shahexi Rd, Nanshan District, Shenzhen, 518057, China

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Kongter Test & Measurement Co., Limited, Китай
    Адрес юридического лица: B417, Bldg 2, Baisha Industrial Park, Shahexi Rd, Nanshan District, Shenzhen, 518057, China

    Принцип действия блоков основан на регулировании сопротивления резистивной нагрузки для стабилизации постоянного тока разряда при выполнении тестирования аккумуляторных батарей.

    Конструктивно блоки представляют собой моноблок в металлическом корпусе черного цвета. На лицевой панели блоков расположен сенсорный дисплей для управления блоками и считывания показаний измерений, а также разъем для подключения USB-накопителя, используемого при импортировании измерительной информации с блока на персональный компьютер (далее - ПК).

    На верхней панели блоков расположен разъем для антенны, которая обеспечивает подключение к блокам по сети Wi-Fi благодаря встроенному Wi-Fi модулю.

    На задней панели блоков расположены гнездо электропитания, выключатель питания, автоматический выключатель, клемма заземления, гнезда кабелей нагрузки, гнездо кабеля измерения напряжения, гнездо подсоединения токовых клещей и гнезда RS-485 для параллельного соединения нескольких блоков или соединения с ПК.

    Блоки изготавливаются в модификациях, отличающихся значениями номинальных напряжений постоянного тока и значениями максимальной силы постоянного тока разрядки. Структура условного обозначения модификаций блоков представлена на рисунке 1.

    DLB-

    XXXX (xxVyyA)

    «xx» - значение номинального напряжения постоянного тока или ряда номинальных напряжений постоянного тока (форма записи для ряда номинальных напряжений постоянного тока: «хх/хх/.. .хх»)

    «yy» - значение максимальной силы постоянного тока

    Индекс, характеризующий значения номинального напряжения и --------------- максимального тока (представлен комбинацией четырех или пяти цифр «X», где «X» - цифра в диапазоне от 0 до 9)

    Рисунок 1 - Структура условного обозначения модификаций блоков

    Блоки выпускаются в типоразмерах XS, S, M, L, XL, XXL, XXXL.

    Предусмотрена возможность параллельного соединения до пяти блоков для увеличения тока разряда.

    Предусмотрена возможность дополнительного комплектования блоков регистраторами данных элементов аккумуляторной батареи CDL (далее - регистраторы CDL), а также токовыми клещами.

    Регистраторы CDL обеспечивают поэлементный контроль, позволяя измерять напряжение постоянного тока на каждом элементе в цепочке из нескольких аккумуляторных батарей.

    Токовые клещи не требуются при стандартном режиме работы блока (режим разряда). Они могут использоваться только в режиме внешнего мониторинга нагрузки. В этом режиме нагрузочный блок не производит разряд батарей, а работает как устройство отображения параметров (ток, напряжение) внешней нагрузки.

    Серийный номер блоков наносится на маркировочную наклейку, расположенную на верхней (для типоразмеров XS, S, M, L, XL) или задней (для типоразмеров XXL, XXXL) панели блока, типографским методом в виде цифрового кода.

    Общий вид блоков с указанием мест нанесения маркировочной наклейки, знака утверждения типа и серийного номера представлен на рисунке 2. Нанесение знака поверки на блоки не предусмотрено. Пломбирование мест настройки (регулировки) блоков не предусмотрено.

    Внешний вид. Блоки нагрузки аккумуляторных батарей (K-900), http://oei-analitika.ru

    а) типоразмеры XS, S, M

    б) типоразмеры L, XL

    Внешний вид. Блоки нагрузки аккумуляторных батарей (K-900), http://oei-analitika.ru

    знака утверждения типа

    J

    Место

    нанесения

    Место нанесения маркировочной наклейки

    нанесения / серийного

    номера

    в) типоразмеры XXL, XXXL

    Рисунок 2 - Общий вид блоков с указанием мест нанесения маркировочной наклейки, знака утверждения типа и серийного номера

    Место

    г) задняя панель типоразмеров XXL, XXXL


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Блок нагрузки аккумуляторных батарей

    K-900

    1 шт.

    Транспортировочный кейс 1)

    1 шт.

    Антенна

    1 шт.

    Кабель питания

    1 шт.

    USB -накопитель

    1 шт.

    Красный кабель нагрузки 2)

    1 или 2 шт.

    Черный кабель нагрузки 2)

    1 или 2 шт.

    Провод для измерения напряжения с двумя зажимами

    1 шт.

    Регистратор данных элементов аккумуляторной батареи 3)

    CDL

    1 шт.

    Последовательный кабель CDL3)

    -

    1 шт.

    Зажим для кабеля CDL3)

    -

    1 шт.

    Токоизмерительные клещи 3)

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    • 1) Поставляется для блоков типоразмеров XS, S, M

    • 2) Количество для блоков с /макс свыше 400 А - 2 ш

    • 3) Поставляется по заказу (количество определяетс

    [, L.

    т.

    :я в соответствии с заказом).


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон номинальных значений напряжения постоянного тока блоков ином, В

    от 12 до 480

    Диапазон измерений напряжения постоянного тока блоками, В

    от 1 до 1,15-ином

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока блоками, %

    ±0,5

    Диапазон измерений напряжения постоянного тока регистраторами CDL, В

    от 0,1 до 15,0

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока регистраторами CDL, %

    ±0,8

    Диапазон максимальных значений силы постоянного тока блоков /макс, А

    от 20 до 750

    Диапазон измерений силы постоянного тока блоками, А

    от 0,1 •/макс до /макс

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока блоками, %

    ±1

    Таблица 3 -Технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания (в зависимости от модификации):

    - диапазон номинальных значений напряжения постоянного тока, В

    от 80 до 480

    - номинальное напряжение переменного тока, В

    220

    - частота переменного тока, Гц

    50

    Потребляемая мощность, Вт, не более

    1000

    Габаритные размеры (длинахвысотахширина), мм, не более:

    - типоразмер XS

    200х275х420

    - типоразмер S

    200x350x570

    - типоразмер M

    200x425x570

    - типоразмер L

    300x425x760

    - типоразмер XL

    300x425x896

    - типоразмер XXL

    400x725x650

    - типоразмер XXXL

    440x1025x650

    Масса, кг:

    - типоразмер XS

    11±5

    - типоразмер S

    15±5

    - типоразмер M

    18±5

    - типоразмер L

    33±5

    - типоразмер XL

    45±5

    - типоразмер XXL

    50±5

    - типоразмер XXXL

    79±5

    Условия эксплуатации:

    - температура окружающей среды, °С

    от 0 до +40

    - относительная влажность при температуре +40 °С, %

    до 90

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    15000

    Средний срок службы, лет, не менее

    5
