Принцип действия анализаторов основан на сжигании навески образца при высокой температуре в атмосфере чистого кислорода с последующим анализом образующихся газообразных продуктов горения методами спектроскопии.

Конструктивно анализаторы состоят из электротермической печи; газовой системы с контроллерами для подачи кислорода под постоянным давлением и инертного газа, системы фильтров поглощения пыли, воды и химически агрессивных продуктов сжигания, балластной емкости с поршнем-дозатором; аналитического блока с системой регистрации ИК детектора (детекторов) для определения серы, углерода и водорода и (или) детектора по теплопроводности для определения азота; блока управления анализом и обработки полученной измерительной информации.

Анализаторы выпускаются в семи моделях SDCHN636, SDCH636, SDC636, SDH636, SDN636, SDCHNS636, SDIS401 различающихся определяемыми элементами и, соответственно конструкцией - применяемыми детекторами и условиями сжигания.

Обозначение модели анализатора формируется следующим образом SD ХХХХ YYY -SD - обозначение типа анализатора;

-XXXX - обозначение определяемых элементов - C (углерод), Н (водород), N (азот), S или IS (сера);

-YYY - цифровое обозначение 636 или 401.

Анализаторы выпускаются в лабораторном исполнении, в едином корпусе, за исключением модели SDCHNS636, которая состоит из двух аналитических блоков: блока определения азота, водорода и углерода SDCHN636 и блока определения серы SDIS401.

Анализаторы моделей SDCHN636, SDCH636, SDC636,  SDH636, SDN636

применяются для определения азота, водорода и углерода, конструкцией которых предусмотрено сжигание при температуре до 1000 °С, для модели SDCHNS636 или в самостоятельном анализаторе SDIS401 сжигание проводится при температурах до 1400 °С.

В анализаторе углерода, водорода и азота SDCHN636 образец перед началом измерения взвешивают в чашечке из оловянной фольги (твердые и вязкие жидкие пробы) либо в оловянной капсуле (жидкие пробы) и помещают в загрузчик карусельного типа, расположенный над U-образной вертикальной кварцевой трубкой печи анализатора. Анализатор автоматически сбрасывает образец в герметичную камеру продувки (шлюзовую камеру), где удаляется атмосферный газ. После продувки проба автоматически сбрасывается в керамический пористый тигель, расположенный внутри первой половины U-образной трубки печи. Проба сгорает (разлагается) полностью под действием температуры и избытка кислорода. Далее газы сгорания пробы поступают во вторую часть U-образной кварцевой трубки для дожига продуктов сгорания и их первичной очистки. После многоступенчатой фильтрации газы собираются в термостатированную камеру сбора газов (балластную емкость). Затем газы сгорания проходят через ИК-детектор на Н2О для определения содержания водорода, через ИК-детектор СО2 для опредления содержания углерода. Для определения азота часть газа из балластной емкости подается в аликвотную камеру, затем газом-носителем гелием продувается через восстановительную (каталитическую) колонку, в которой происходит поглощение кислорода, а оксиды азота восстанавливаются до молекулярного азота N2, далее в реагентной трубке происходит удаление СО2 (на щелочном реагенте) и паров воды H2O (на ангидроне - кристаллическом перхлорате магния). После чего смесь гелия и молекулярного азота подается на детектор теплопроводности для определения содержания азота.

Анализаторы модели SDIS401 и аналитический блок определения серы модели SDCHNS636 оснащены горизонтальной электротермической печью открытого типа с двойной керамической трубкой. Анализируемый образец в керамической лодочке, после взвешивания, помещается оператором в трубку печи. Сжигание проводится при температуре до 1400 °С в токе кислорода. Далее газы сжигания, при помощи насоса, поступают в трубки с ангидроном для удаления паров воды Н2О, и, после очистки от мелкодисперсной пыли при помощи специального фильтра, поступают на ИК-детектор SO2, где происходит определение содержания серы в анализируемом образце.

Анализ выполняется автоматически под управлением программного обеспечения, которое обрабатывает данные при построении градуировочной характеристики, при проведении измерений, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику и т.д. Окончательный результат выдается в массе или массовой доле углерода, водорода, азота и/или серы. Диапазон измерений определяется конкретной задачей измерений и зависит от выбранной градуировки.

Масса навески анализируемого образца загружается через программное обеспечение автоматически с электронных весов, подключенных к управляющему персональному компьютеру. Возможен ввод массы образца с клавиатуры.

Для проведения измерений на анализаторах углерода, водорода, азота и серы SD используют высокочистые газы (99,999 %): кислород для сжигания, гелий в качестве газа-носителя. Для анализаторов модели SDIS401 и аналитического блока определения серы модели SDCHNS636 используется кислород 99,5 %.

Маркировочная табличка с серийным номером расположена на боковой или задней стенке корпуса анализатора. Серийный номер имеет цифровой формат, наносится типографским способом. Анализаторы модели SDCHNS636, которая состоит из двух аналитических блоков: SDCHN636 и SDIS401, имеют маркировочные таблички с уникальным серийным номером на боковой или задней стенке корпуса каждого аналитического блока. Серийные номера аналитических блоков из состава средства измерений указываются в паспорте анализатора.

Общий вид анализаторов представлен на рисунке 1.

Пример маркировочной таблички представлен на рисунке 2.

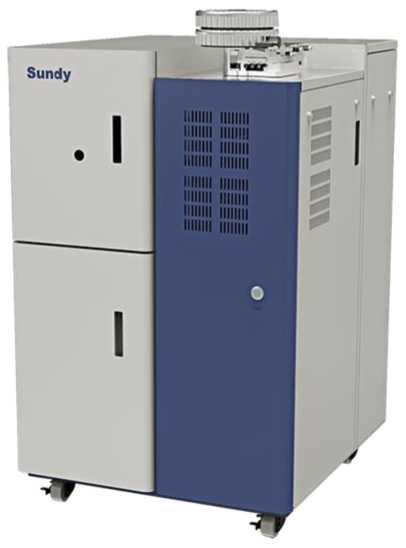

а) анализаторы моделей SDCHN636, SDCH636, SDС636, SDH636, SDN636

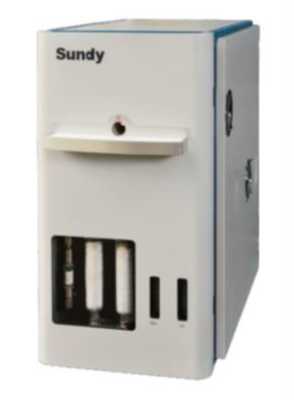

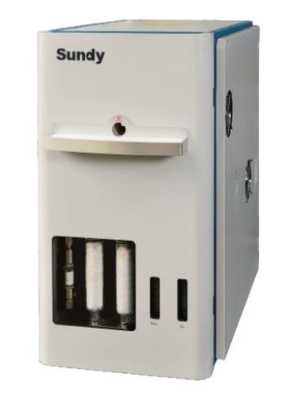

б) анализаторы модели SDIS401

Рисунок 1 - Общий вид анализаторов углерода, водорода, азота и серы SD

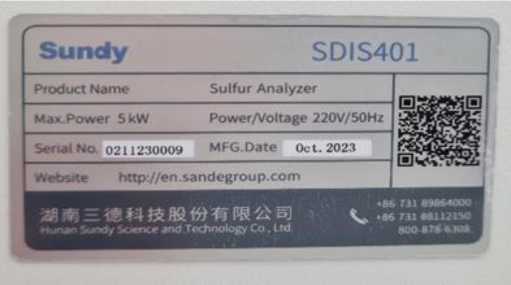

Рисунок 2 - Пример маркировочной таблички анализаторов углерода, водорода, азота и серы SD

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Таблица 4 -

Таблица 2 -

*Диапазон измерений массовой доли азота, углерода, водорода приведен для массы навески 100 мг, Диапазон измерений массовой доли серы - для массы навески 200 мг.

Таблица 3 - Основные технические
