Номер по Госреестру СИ: 94702-25
94702-25 Анализаторы углерода и серы
(SD)
Назначение средства измерений:
Анализаторы углерода и серы SD (далее - анализаторы) предназначены для экспрессного измерения массовой доли углерода и/или серы в углях, альтернативных топливах, почвах, рудах, природных объектах, минералах, металлах, сплавах и прочих твердых веществах органического или минерального происхождения.
Внешний вид.
Анализаторы углерода и серы
Рисунок № 1
Внешний вид.
Анализаторы углерода и серы

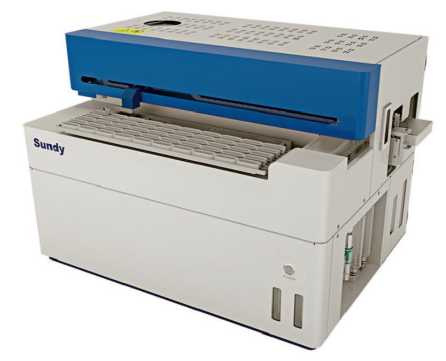

Рисунок № 2
Внешний вид.
Анализаторы углерода и серы

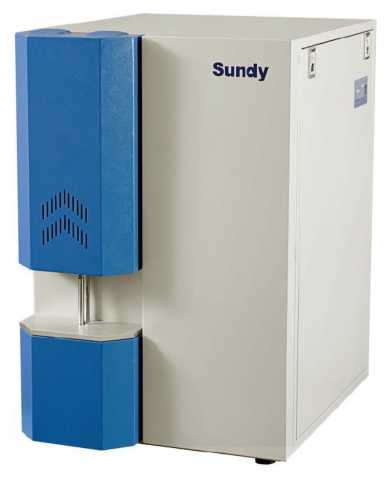

Рисунок № 3
Общие сведения
Дата публикации - 22.02.2025
Срок свидетельства - 21.02.2030
Номер записи - 196501
ID в реестре СИ - 1423702
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SDIСS450, SDICS450, SDHFCS1000, SD,
Производитель
Изготовитель - Hunan Sundy Science and Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы углерода и серы (SD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Sundy Science and Technology Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92945-24 21.08.2029 |
Анализаторы углерода, водорода, азота и серы, SD Hunan Sundy Science and Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92945-24 21.08.2029 |
Анализаторы углерода, водорода, азота и серы, SD Hunan Sundy Science and Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93367-24 02.10.2029 |
Приборы комплексного термического анализа, SDTGA6000 Hunan Sundy Science and Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
94702-25 21.02.2030 |
Анализаторы углерода и серы, SD Hunan Sundy Science and Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы углерода и серы (SD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 6 | 2 | 4 | 0 | 6 | 2 | 4 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы углерода и серы (SD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО для моделей SDICS450 SDIS450 SDHFCS1000 |
SDICS450 infrared carbon sulfur analyzer SDIS450 infrared sulfur analyzer High Frequency Infrared Carbon and Sulfur Test System |
|
Номер версии ПО для моделей SDICS450 SDIS450 SDHFCS1000 |
не ниже V 1.0.5 не ниже V 1.0.5 не ниже V 1.02 |
|
Примечание - В номере версии неизменяемая часть 1.0 - отвечает за метрологически значимую часть ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы Руководства по эксплуатации и Паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 6 «Инструкция по эксплуатации анализатора» Руководства по эксплуатации анализаторов углерода и серы SD модели SDICS450, SDIS450 и в разделе 6.2 «Анализ образцов» Руководства по эксплуатации анализаторов углерода и серы SD модели SDHFCS1000.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Техническая документация Hunan Sundy Science and Technology Co., Ltd.
Hunan Sundy Science and Technology Co., Ltd, Китай
Адрес: 558, West Tongzipo Road, Yuelu District, Changsha, Hunan Province, P.R.China
Испытательный центр
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ЦЕНТР МЕТРОЛОГИИ СЕРТИФИКАЦИИ КАРТЕСТ» (ООО «ЦМС КАРТЕСТ») Адрес: 129323, г. Москва, ул. Сельскохозяйственная, д. 43 стр. 1, помещ. 22 - 25Принцип действия анализаторов основан на сжигании испытуемого образца в индукционной или электротермической печи в токе кислорода и последующем определении методом инфракрасной (ИК) спектрометрии образующихся газообразных соединений.
Конструктивно анализаторы состоят из печи (индукционной или электротермической), газовой системы с контроллерами для подачи кислорода под постоянным давлением, системы фильтров поглощения пыли, воды и химически агрессивных продуктов сжигания, аналитического блока с ИК спектрометрией, блока управления анализом и обработки полученной измерительной информации. Анализаторы выполнены в лабораторном исполнении, в едином корпусе.
Анализаторы выпускаются в трех моделях: SDICS450, SDIS450, SDHFCS1000. Модели SDICS450 и SDIS450, оснащаются горизонтальной электротермической печью, автозагрузчиком на 50 позиций. Модель SDHFCS1000 оснащается вертикальной высокочастотной печью.
Обозначение модели анализатора формируется следующим образом SD ХХ YY ZZZZ, где:
-SD - обозначение типа анализатора;
-XX - особенность применяемой печи (I - электротермическая; HF -высокочастотная)
-YY - обозначение определяемых элементов - C (углерод), S (сера);
-ZZZZ - цифровое обозначение модели - 450 или 1000.
Анализ выполняется автоматически под управлением программного обеспечения, которое обрабатывает данные при построении градуировочной характеристики, при проведении измерений, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику и т.д. Окончательный результат выдается в массе или массовой доле углерода и/или серы. Диапазон измерений определяется конкретной задачей измерений и зависит от выбранной градуировки.
Предусмотрена возможность проведения анализа навески от 30 мг до 3 г. Масса навески анализируемого образца загружается через программное обеспечение автоматически с электронных весов, подключенных к управляющему персональному компьютеру. Возможен ввод массы навески образца с клавиатуры.
Для проведения измерений на анализаторах используют следующие газы: высокочистый кислород 99,999 % для модели SDHFCS1000; кислород 99,5 % для моделей SDICS450, SDIS450.
Маркировочная табличка с серийным номером расположена на боковой или задней стенке корпуса анализатора. Серийный номер имеет цифровой формат, наносится типографским способом. Пример маркировочной таблички представлен на рисунке 1.
Общий вид анализаторов представлен на рисунке 2.

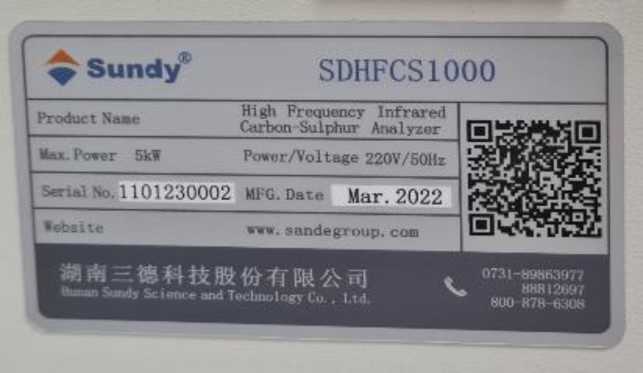

Рисунок 1 - Пример маркировочной таблички анализаторов углерода и серы SD
а) анализаторы модели SDICS450,
SDIS450
б) анализаторы модели SDHFCS1000
Рисунок 2 - Общий вид анализаторов углерода и серы SD
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли1) углерода, %, для моделей SDICS450 SDHFCS10002) |
от 0,1 до 100 от 0,0001 до 100 |
|
Диапазон измерений массовой доли1) серы, %, для моделей SDICS450 SDIS450 SDHFCS10002) |
от 0,01 до 50 от 0,01 до 50 от 0,0001 до 50 |
|
Предел допускаемого относительного среднеквадратического отклонения измерений массовой доли углерода (серы), %, в поддиапазоне измерений: - от 0,0001 до 0,001 % включ. |
25 |
|
Пределы допускаемой относительной погрешности измерений массовой доли углерода, %, в поддиапазонах измерений:
|
±30 ±10 ±5 |
|
Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах измерений:
|
±30 ±10 ±5 |
Наименование характеристики
Значение
-
1) Диапазон измерений массовой доли углерода и серы приведен для массы навески 100 мг.
-
2) Диапазон измерений может быть ограничен изготовителем в соответствии с требованиями пользователя, указывается в Паспорте на конкретный экземпляр анализатора и не может быть изменен в процессе эксплуатации
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой доли углерода (серы), %, для модели | |
|
SDHFCS1000 |
от 0,00001 до 100 |
|
Время анализа, с |
от 20 до 300 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
5000 |
|
Масса анализатора, кг, не более, для моделей: | |
|
SDIСS450, SDIS450 |
135 |
|
SDHFCS1000 |
85 |
|
Габаритные размеры анализатора, мм, не более, для моделей: SDIСS450, SDIS450 | |
|
- длина |
890 |
|
- ширина |
670 |
|
- высота |
650 |
|
SDHFCS1000 | |
|
- длина |
690 |
|
- ширина |
550 |
|
- высота |
800 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
