Сведения о средстве измерений: 92985-24 Контроллеры программируемые логические

Номер по Госреестру СИ: 92985-24
92985-24 Контроллеры программируемые логические
(REGUL)

Назначение средства измерений:
Контроллеры программируемые логические REGUL (далее по тексту - контроллеры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления, в том числе сопротивления термопреобразователей, сигналов от термопар, частоты и количества импульсов от первичных измерительных преобразователей (датчиков), формирования сигналов управления по заданным алгоритмам, в том числе воспроизведения силы постоянного тока и напряжения постоянного тока, приема и передачи информации по последовательным каналам связи.

сертификация программного обеспечения
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Контроллеры программируемые логические
Рисунок № 4
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 5
Внешний вид.
Контроллеры программируемые логические
Рисунок № 5
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 6
Внешний вид.
Контроллеры программируемые логические
Рисунок № 6

Общие сведения

Дата публикации - 01.11.2024
Срок свидетельства - 23.08.2029
Номер записи - 194801
ID в реестре СИ - 1418280
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

REGUL R500 AI 16 081, REGUL R500 AI 08 022, REGUL R500S AI 08 851, REGUL R500 AO 08 031, REGUL R500 AO 08 021, REGUL R500 AI 16 012,

Производитель

Изготовитель - Общество с ограниченной ответственностью "РегЛаб" (ООО "РегЛаб")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 616
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Контроллеры программируемые логические (REGUL)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "РегЛаб" (ООО "РегЛаб")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92985-24
23.08.2029
Контроллеры программируемые логические, REGUL
Общество с ограниченной ответственностью "РегЛаб" (ООО "РегЛаб") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
92985-24
23.08.2029
Контроллеры программируемые логические, REGUL
Общество с ограниченной ответственностью "РегЛаб" (ООО "РегЛаб") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
94174-24
24.12.2029
Датчики тахометрические, МЭД-1
Общество с ограниченной ответственностью "РегЛаб" (ООО "РегЛаб") (РОССИЯ г. Екатеринбург)
ОТ
МП
3 года

Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.

Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.

Для каждой организации в отчете представлены:

  • Место в рейтинге по числу поверок ИС и их элементов;
  • Общее количество поверок за год и доля ИС в этих поверках;
  • Доля на рынке по ИС и по извещениям о непригодности;
  • Количество извещений о непригодности;
  • Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
  • Число типов СИ ИС и их элементов, поверяемых организацией.

Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.

Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.

Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры программируемые логические (REGUL)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ПРОСОФТ-СИСТЕМЫ"
(РОСС RU.0001.310174)
  • REGUL R500 AO 08 021
  • REGUL R500 AI 08 022
  • REGUL R500 AI 16 081
  • REGUL R500S AI 08 851
  • REGUL R500 AI 16 012
  • REGUL R500 AO 08 031
  • REGUL R500S AO 04 831
  • REGUL R500 DA 03 011
  • REGUL R500 AI 08 052
  • REGUL R500 AS 08 011
  • 616 616 616 0 0 616 616 0

    Стоимость поверки Контроллеры программируемые логические (REGUL)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение

    ПО) выполняет логические управлению, передаче

    (далее по тексту вычислительные операции по сбору, обработке, хранению, представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора. ПО модулей центрального процессора, в свою очередь, состоит из системного ПО и прикладного ПО.

    ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.

    Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.

    Прикладное программное обеспечение разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружается в среду исполнения.

    Идентификационные данные ПО приведены в таблице 1.

    Метрологические характеристики контроллера нормированы с учетом ПО.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    RegulRTS

    Номер версии (идентификационный номер) ПО среды исполнения

    1X.X.X.X

    Номер версии (идентификационный номер) ПО модулей ввода/вывода

    1.X.X.X

    Примечание - Номер версии встроенного ПО состоит из двух частей:

    • -   номер версии метрологически значимой части ПО (1);

    • -   номер версии метрологически незначимой части ПО (Х), где «Х» может принимать целые значения в диапазоне от 0 до 9.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте

    1.5

    «Устройство

    и

    работа»

    руководства

    по

    эксплуатации

    РГДП.424359.004.005 РЭ;

    приведены в пункте

    РГДП.424359.004.02 РЭ;

    1.5

    «Устройство

    и

    работа»

    руководства

    по

    эксплуатации

    приведены в пункте

    РГДП.424359.004.05S РЭ;

    1.5

    «Устройство

    и

    работа»

    руководства

    по

    эксплуатации

    приведены в пункте

    РГДП.424359.004.05 РЭ;

    1.5

    «Устройство

    и

    работа»

    руководства

    по

    эксплуатации

    приведены в пункте

    РГДП.424359.004.06 РЭ.

    1.5

    «Устройство

    и

    работа»

    руководства

    по

    эксплуатации


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    РГДП.424359.004 ТУ Контроллеры программируемые логические REGUL. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)

    ИНН 6658551752

    Юридический адрес: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2 Телефон/факс: +7 (343) 270-23-35

    E-mail: info@reglab.ru

    Изготовитель

    Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)
    ИНН 6658551752
    Юридический адрес: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2
    Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37 Телефон/факс: +7 (343) 270-23-35
    E-mail: info@reglab.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
    Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)
    ИНН 6658551752
    Юридический адрес: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2 Телефон/факс: +7 (343) 270-23-35
    E-mail: info@reglab.ru

    Контроллер представляет собой блочно-модульное программно-конфигурируемое изделие в промышленном исполнении, содержащее в общем случае следующие модули: шасси, источник питания, центрального процессора, аналогового и дискретного ввода/вывода, счета импульсов, коммуникационного процессора.

    Принцип работы контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процесса, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.

    Контроллеры реализуют следующие функции: фильтрацию и усреднение аналоговых входных сигналов при измерении; последовательный опрос дискретных каналов; подсчет количества и частоты следования импульсов; логическую обработку данных и выдачу сигналов управления в соответствии с прикладной программой пользователя; обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-232, RS-485, Ethernet и так далее; сохранение полученных данных в энергозависимой памяти.

    Контроллер предназначен для эксплуатации вне взрывоопасных зон.

    Контроллеры обеспечивают: самодиагностику в фоновом режиме и автоматический перезапуск контроллера при сбоях в работе; индикацию состояния модуля и индикацию наличия входных/выходных сигналов; «горячую» замену и резервирование модулей.

    условий модели REGUL R600, REGUL R500, REGUL R500S, REGUL R200, REGUL R050. При этом обеспечена возможность использования в одном контроллере модулей разных типов.

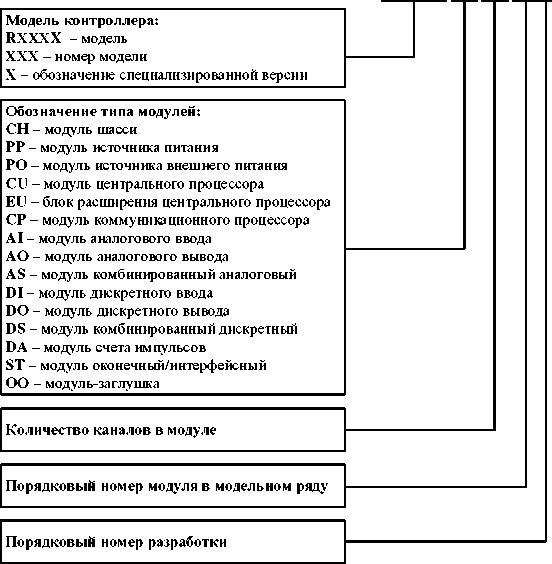

    Условное обозначение контроллера состоит из условных обозначений модулей, входящих в его состав. Условное обозначение модулей контроллера формируется следующим образом:

    Контроллеры, в зависимости от габаритно-массовых характеристик, эксплуатации и возможности поддержки резервирования, подразделяют на

    REGUL RXXXX XX XX XXX

    Внешний вид. Контроллеры программируемые логические (REGUL), http://oei-analitika.ru

    Типы модулей ввода/вывода и счета импульсов приведены в таблицах 2-6.

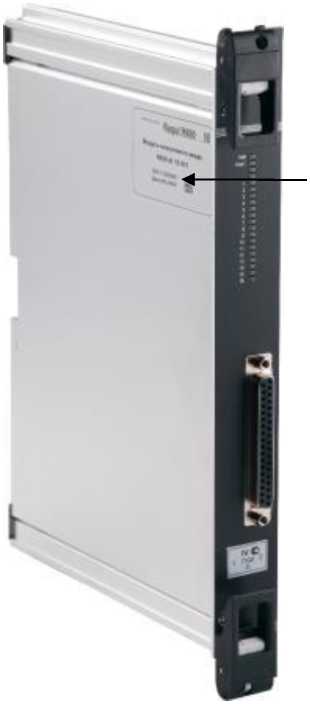

    Общий вид модулей контроллеров с указанием места нанесения заводского номера представлен на рисунках 1 - 5.

    Внешний вид. Контроллеры программируемые логические (REGUL), http://oei-analitika.ru

    Заводской номер

    Внешний вид. Контроллеры программируемые логические (REGUL), http://oei-analitika.ru

    Заводской номер

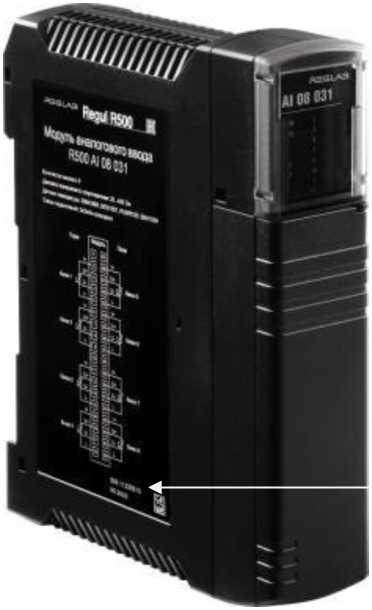

    Рисунок 2 - Общий вид модулей контроллера REGUL R500

    Внешний вид. Контроллеры программируемые логические (REGUL), http://oei-analitika.ru

    Заводской номер

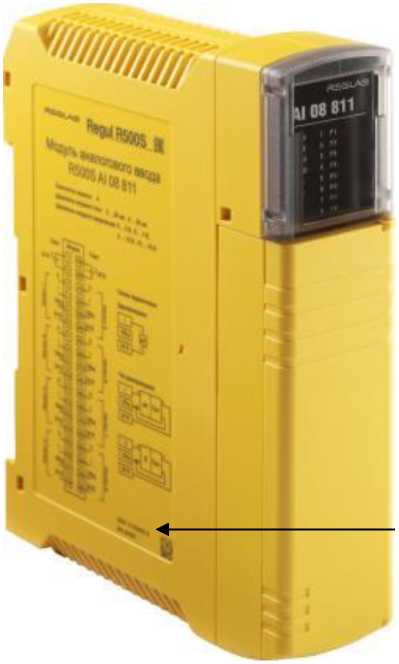

    Рисунок 3 - Общий вид модулей контроллера REGUL R500S

    Внешний вид. Контроллеры программируемые логические (REGUL), http://oei-analitika.ru

    Заводской номер

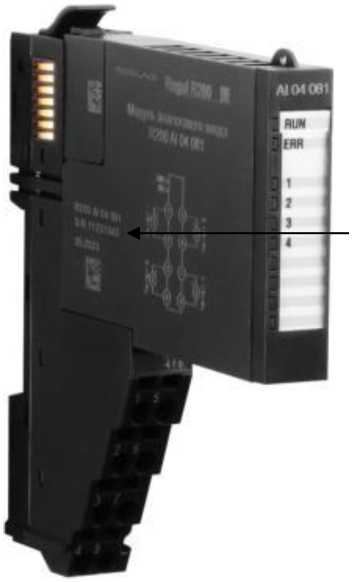

    Рисунок 4 - Общий вид модулей контроллера REGUL R200

    Внешний вид. Контроллеры программируемые логические (REGUL), http://oei-analitika.ru

    Заводской номер

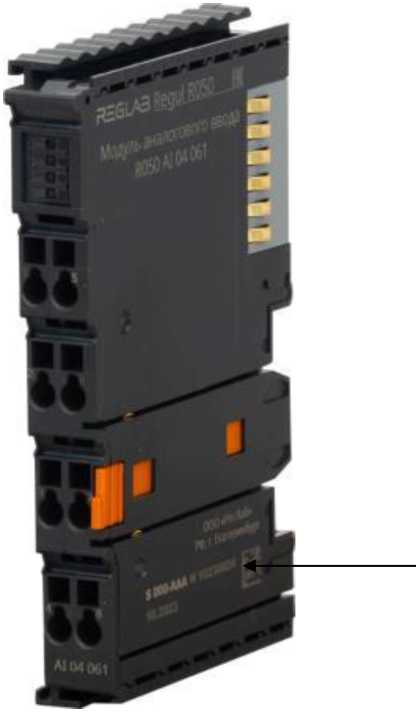

    Рисунок 5 - Общий вид модулей контроллера REGUL R050

    Заводской номер контроллеров, имеющий цифровой или буквенно-цифровой код, печатается в паспорте контроллеров и наносится методом лазерной гравировки на боковую часть корпуса контроллеров REGUL R600, REGUL R500, REGUL R500S, REGUL R200, REGUL R050. Места расположения заводского номера указаны на рисунках 1 - 5.

    Конструкция контроллеров и знака поверки непосредственно предусмотрено.

    условия их эксплуатации не предусматривают нанесение на контроллеры. Пломбирование контроллеров

    не


    Таблица 13 - Комплектность средств измерений

    Наименование

    Обозначение

    Количество

    Контроллер   программируемый   логический

    REGUL

    РГДП.424359.004.0ХХ

    1 шт.

    Руководства по эксплуатации (опционально)

    РГДП.424359.004.0ХХ РЭ

    1 экз.

    Паспорт (на каждый модуль)

    РГДП.424359.004.0ХХ ПС

    1 экз.

    XX - код модели контроллера.

    Например, для REGUL R500 значение XX=5, для REGUL R500S значение XX=5S, а для REGUL R050 значение XX=05.


    Таблица 2 - Метрологические характеристики модулей контроллеров моделей REGUL R600

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Модуль аналогового ввода AI XX 01Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА

    ±0,1 %

    ±0,002 %

    Модуль аналогового ввода AI XX 02Y

    от 1 до 16

    от 4 до 20 мА (поддержка HART-протокола)

    ±0,1 %

    ±0,002 %

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Модуль аналогового ввода AI XX 03Y

    от 1 до 16

    от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8

    ±0,1 %

    см. таблицы 7, 8

    ±0,002 %

    Модуль аналогового ввода AI XX 04Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В

    ±0,025 %

    ±0,002 %

    Модуль аналогового вывода AO XX 01Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА

    ±0,1 %

    ±0,0025 %

    Модуль аналогового вывода AO XX 02Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)

    ±0,1 %

    ±0,0025 %

    Модуль счета импульсов DA XX 01Y, DA XX 02Y

    от 1 до 5

    от 1 до 500000 Гц

    ±0,01 %

    (относит.)

    -

    счет импульсов

    от 1 до 232

    ±1 имп

    (абс.)

    -

    Примечания

    • 1. «XX» - количество каналов, «Y» - номер разработки.

    • 2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

    Таблица 3 - Метрологические характеристики модулей контроллеров моделей REGUL R500

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Модуль аналогового ввода AI XX 01Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА

    ±0,1 %

    ±0,002 %

    Модуль аналогового ввода AI XX 02Y, AI XX 08Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)

    ±0,1 %

    ±0,002 %

    Модуль аналогового ввода AI XX 03Y, AI XX 13Y

    от 1 до 16

    от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8

    ±0,1 %

    см. таблицы 7, 8

    ±0,002 %

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Модуль аналогового ввода AI XX 04Y AI XX 14Y, AI XX 24Y,

    AI XX 34Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В

    от 0 до +10 В

    ±0,025 %

    ±0,002 %

    Модуль аналогового ввода AI XX 05Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В

    ±0,1 %

    ±0,002 %

    Модуль аналогового ввода AI XX 06Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В

    от 0 до +10 В

    ±0,1 %

    ±0,002 %

    Модуль аналогового вывода

    AO XX 01Y

    от 1 до 16

    от 0 до 20 мА

    от 4 до 20 мА

    ±0,1 %

    ±0,0025 %

    Модуль аналогового вывода

    AO XX 02Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)

    ±0,1 %

    ±0,0025 %

    Модуль аналогового вывода

    AO XX 03Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В от -5 до +5 В от 0 до +5 В

    ±0,1 %

    ±0,0025 %

    Комбинированный аналоговый модуль

    AS XX 01Y

    от 1 до 16

    Ввод

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В

    ±0,1 %

    ±0,002 %

    Вывод

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В

    ±0,1 %

    ±0,0025 %

    Модуль счета

    импульсов DA XX 01Y, DA XX 02Y

    от 1 до 5

    от 1 до 500000 Гц

    ±0,01 %

    (относит.)

    -

    счет импульсов от 1 до 232

    ±1 имп

    (абс.)

    -

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Примечания

    1. «XX» - количество каналов, «Y» - номер разработки.

    2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

    Таблица 4 - Метрологические характеристики модулей контроллеров моделей REGUL R500S

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Модуль аналогового ввода

    AI XX 88Y

    от 1 до 16

    от 0 до 20 мА

    от 4 до 20 мА (поддержка HART-протокола)

    ±0,1 %

    ±0,002 %

    Модуль аналогового ввода AI XX 84Y

    от 1 до 16

    от 0 до 20 мА

    от 4 до 20 мА

    ±0,05 %

    ±0,002 %

    Модуль аналогового ввода AI XX 85Y

    от 1 до 16

    от -5 до +5 В

    от 0 до +5 В от -10 до +10 В от 0 до +10 В

    ±0,1 %

    ±0,002 %

    Модуль аналогового ввода AI XX 86Y

    от 1 до 16

    от -5 до +5 В

    от 0 до +5 В от -10 до +10 В от 0 до +10 В

    ±0,05 %

    ±0,002 %

    Модуль аналогового вывода AO XX 83Y

    от 1 до 16

    от 4 до 20 мА

    ±0,3 %

    ±0,0025 %

    от -10 до +10 В от 0 до +10 В

    ±0,1 %

    Примечания

    1. «XX» - количество каналов, «Y» - номер разработки.

    2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

    Таблица 5 -

    моделей REGUL R200

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Модуль аналогового ввода AI XX 01Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА

    ±0,1 %

    ±0,002 %

    Модуль аналогового ввода AI XX 08Y

    от 1 до 16

    от 0 до 20 мА

    от 4 до 20 мА (поддержка HART-протокола)

    ±0,1 %

    ±0,002 %

    Модуль аналогового ввода AI XX 03Y

    от 1 до 16

    от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8

    ±0,1 %

    см. таблицы 7, 8

    ±0,002 %

    Модуль аналогового ввода AI XX 04Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В

    ±0,025 %

    ±0,002 %

    Модуль аналогового ввода AI XX 05Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В

    ±0,1 %

    ±0,002 %

    Модуль аналогового вывода

    AO XX 01Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА

    ±0,1 %

    ±0,0025 %

    Модуль аналогового вывода

    AO XX 03Y

    от 1 до 16

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В от -5 до +5 В от 0 до +5 В

    ±0,1 %

    ±0,0025 %

    Модуль счета импульсов DA XX 01Y

    от 1 до 5

    от 1 до 500000 Гц

    ±0,01 %

    (относит.)

    -

    счет импульсов

    от 1 до 232

    ±1 имп

    (абс.)

    -

    Модуль дискретного ввода

    DI XX 01Y

    от 1 до 16

    от 1 до 2500 Гц

    ±0,01 %

    (относит.)

    -

    счет импульсов

    от 1 до 232

    ±1 имп

    (абс.)

    -

    Примечания

    • 1. «XX» - количество каналов, «Y» - номер разработки.

    • 2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

    Таблица 6 -

    модели REGUL R050

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Модуль аналогового ввода

    AI XX 01Y

    от 1 до 8

    от 0 до 20 мА от 4 до 20 мА

    ±0,3 %

    ±0,01 %

    Модуль аналогового ввода AI XX 02Y AI XX 08Y

    от 1 до 8

    от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)

    ±0,3 %

    ±0,01 %

    Модуль аналогового ввода AI XX 03Y AI XX 13Y

    от 1 до 8

    от 1 до 1000 Ом от -400 до +400 мВ см. таблицы 9, 10

    ±0,1 %

    см. таблицы 9, 10

    ±0,01 %

    Модуль аналогового ввода

    AI XX 04Y

    от 1 до 8

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В

    ±0,1 %

    ±0,01 %

    Модуль аналогового ввода

    AI XX 06Y

    от 1 до 8

    от -5 до +5 В

    от 0 до +5 В от -10 до +10 В от 0 до +10 В

    ±0,1 %

    ±0,01 %

    Модуль аналогового вывода

    AO XX 01Y

    от 1 до 8

    от 0 до 20 мА

    от 4 до 20 мА

    ±0,1 %

    ±0,01 %

    Модуль аналогового вывода

    AO XX 02Y

    от 1 до 8

    от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)

    ±0,1 %

    ±0,01%

    Модуль аналогового вывода

    AO XX 03Y

    от 1 до 8

    от 0 до 20 мА от 4 до 20 мА от -10 до +10 В

    от 0 до +10 В от -5 до +5 В от 0 до +5 В

    ±0,1 %

    ±0,01 %

    Модуль счета

    импульсов DA XX 01Y

    от 1 до 5

    от 1 до 500000 Гц

    ±0,01 % (относит)

    -

    счет импульсов от 1 до 232

    ±1 имп (абс.)

    -

    Тип модуля

    Количество каналов

    Диапазоны преобразований/ воспроизведений аналоговых сигналов

    Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности

    основной

    дополнительной на 1 °C

    1

    2

    3

    4

    5

    Примечания

    • 1. «XX» - количество каналов, «Y» - номер разработки.

    • 2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

    Таблица 7 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллеров моделей REGUL R600, REGUL R500, REGUL R500S, REGUL R200 при использовании с термопреобразователями сопротивления

    Тип термопреобразователя сопротивления

    Диапазон измерений температуры, °С

    Пределы допускаемой абсолютной погрешности, °C

    четырехпроводная схема подключения

    трехпроводная схема подключения

    50М (а=0,00428) 1)

    от -180 до +200

    ±0,5

    ±0,7

    100М (а=0,00428) 1)

    от -180 до +200

    ±0,5

    ±0,7

    50M (а=0,00426) 1)

    от -50 до +200

    ±0,5

    ±0,7

    100M (а=0,00426) 1)

    от -50 до +200

    ±0,5

    ±0,7

    50П (а=0,00391) 1)

    от -200 до +850

    ±0,5

    ±0,7

    100П (а=0,00391) 1)

    от -200 до +850

    ±0,5

    ±0,7

    Pt50 (а=0,00385) 1)

    от -200 до +850

    ±0,5

    ±0,7

    Pt10O (а=0,00385) 1)

    от -200 до +850

    ±0,5

    ±0,7

    50Н (а=0,ОО617) 1)

    от -6О до +180

    ±0,5

    ±0,7

    100Н (а=0,ОО617) 1)

    от -60 до +180

    ±0,5

    ±0,7

    46П (гр. 21) (а=0,ОО391)

    от -2О0 до +650

    ±0,5

    ±0,7

    53М (гр. 23) (а=0,ОО426)

    от -50 до +180

    ±0,5

    ±0,7

    1) Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.

    Таблица 8 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллеров моделей REGUL R600, REGUL R500, REGUL R500S, REGUL R200 при использовании с термопарами

    Тип термопары по

    ГОСТ Р 8.585-2ОО1

    Диапазон измерений температуры, °C

    Пределы допускаемой абсолютной погрешности, °C

    R

    от -50 до +1760

    ±3,0

    S

    от -50 до +1760

    ±3,0

    B

    от 250 до +182О

    ±2,5

    J

    от -210 до +1200

    ±2,5

    T

    от -200 до +400

    ±1,5

    E

    от -200 до +1000

    ±2,0

    K

    от -200 до +1370

    ±2,5

    N

    от -200 до +1300

    ±2,5

    A-1

    от 0 до + 25ОО

    ±3,0

    A-2

    от 0 до +18ОО

    ±3,0

    A-3

    от 0 до + 18ОО

    ±3,0

    L

    от -200 до +800

    ±2,0

    Таблица 9 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллера модели REGUL R050 при использовании с термопреобразователями

    Тип

    термопреобразователя

    Диапазон измерений, oC

    Пределы допускаемой абсолютной погрешности, oC

    четырехпроводная схема подключения

    трехпроводная схема подключения

    50М (а=0,00428) 1)

    от -180 до +200

    ±2,0

    ±5,0

    100М (а=0,00428) 1)

    от -180 до +2ОО

    ±1,0

    ±3,0

    50M (а=0,00426) 1)

    от -50 до +200

    ±2,0

    ±5,0

    100M (а=0,00426) 1)

    от -50 до +200

    ±1,0

    ±3,0

    50П (а=0,00391) 1)

    от -200 до +850

    ±3,0

    ±6,0

    100П (а=0,00391) 1)

    от -200 до +850

    ±1,5

    ±4,0

    Pt50 (а=0,00385) 1)

    от -200 до +850

    ±3,0

    ±6,0

    Pt100 (а=0,00385) 1)

    от -200 до +850

    ±1,5

    ±4,0

    50Н (а=0,ОО617) 1)

    от -60 до +180

    ±2,0

    ±5,0

    100Н (а=0,ОО617) 1)

    от -60 до +180

    ±1,0

    ±3,0

    46П (гр. 21) (а=0,ОО391)

    от -2О0 до +650

    ±3,0

    ±6,0

    53М (гр. 23) (а=0,ОО426)

    от -50 до +180

    ±2,0

    ±5,0

    Pt500 (а=0,ОО391) 1)

    от -2ОО до +85О

    ±4,0

    ±5,0

    5ООП (а=0,ОО385) 1)

    от -2ОО до +85О

    ±4,0

    ±5,0

    Pt1ООО (а=0,ОО391) 1)

    от -2ОО до +85О

    ±2,0

    ±3,0

    1000П (а=0,ОО385) 1)

    от -2ОО до +85О

    ±2,0

    ±3,0

    1) Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.

    Таблица 10 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллера модели REGUL R050 при использовании с термопарами

    Тип термопары по

    ГОСТ Р 8.585-2ОО1

    Диапазон измерений, oC

    Пределы допускаемой абсолютной погрешности, oC

    R

    от -50 до +1760

    ±6,0

    S

    от -50 до +1760

    ±5,О

    B

    от 250 до +182О

    ±5,О

    J

    от -210 до +1200

    ±2,0

    T

    от -200 до +400

    ±2,0

    E

    от -200 до +1000

    ±1,0

    K

    от -200 до +1370

    ±2,О

    N

    от -200 до +1300

    ±3,О

    A-1

    от 0 до + 25ОО

    ±3,0

    A-2

    от 0 до +18ОО

    ±2,0

    A-3

    от 0 до + 18ОО

    ±2,0

    L

    от -200 до +800

    ±1,0

    Таблица 11 - Основные технические

    Наименование параметра

    Значение

    Условия эксплуатации:

    • - температура окружающей среды в нормальных условиях, °С

    • - температура окружающей среды в рабочих условиях*, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +15 до +25 от -40 до +60 от 5 до 98 от 84,0 до 106,7

    Напряжение питания от источника постоянного тока, В

    24 (от 18 до 30)

    220 (от 120 до 370)

    Напряжение питания от источника переменного тока, В

    220 (от 85 до 264)

    Частота переменного тока, Гц

    50 (от 49 до 51)

    Степень защиты, обеспечиваемая корпусом

    IP 20

    Время готовности к работе, с, не более

    60

    Таблица 12 - Показатели надежности

    Наименование параметра

    Значение

    Среднее время наработки модулей на отказ:

    - REGUL R600, REGUL R500, REGUL R200, REGUL R050, ч, не менее

    150000

    - REGUL R500S, ч, не менее

    200000

    Средний срок службы, лет, не менее

    20


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
