Сведения о средстве измерений: 92998-24 Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе

Номер по Госреестру СИ: 92998-24
92998-24 Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе
(AMMS-100)

Назначение средства измерений:
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе AMMS-100 (далее - анализаторы) предназначены для измерений массовой концентрации металлов и взвешенных частиц (пыли) в атмосферном воздухе.

сертификация программного обеспечения
Внешний вид. Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе
Рисунок № 1

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 23.08.2029
Номер записи - 194805
ID в реестре СИ - 1418284
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе (AMMS-100)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Focused Photonics (Hangzhou) Inc.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86919-22
28.09.2027
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
89927-23
05.09.2028
Хромато-масс-спектрометры жидкостные, EXPEC 5210
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
91646-24
22.03.2029
Газоанализаторы дымовых газов, OMA-2000
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
91679-24
22.03.2029
Анализаторы пыли, LDM-100(D)
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
91858-24
12.04.2029
Анализаторы пыли, LDM-200
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
92998-24
23.08.2029
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
92998-24
23.08.2029
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
94426-25
24.01.2030
Хроматографы газовые промышленные, ProGC
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
95119-25
07.04.2030
Модули параметров газового потока, TPF-100
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
95467-25
14.05.2030
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC 6500D
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
96145-25
14.08.2030
Анализаторы влажности, HMS-100
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе (AMMS-100)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 2 1 1 1 0 1 1 0
    ФГБУ "ВНИИОФИ"
    (RA.RU.311485)
  • Нет модификации
  • 2 2 0 0 2 2 0

    Стоимость поверки Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе (AMMS-100)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализатор имеет внешнее программное обеспечение (далее - ПО), установленное на персональный компьютер, которое содержит функции для управления анализатором, контроллером внутренних исполнительных механизмов, измерительных устройств и его настроек, настройки параметров измерений, проверки рабочего состояния прибора, обработки результатов измерений.

    ПО разделено на две части:

    • -  метрологически значимая часть ПО прошита в энергозависимой памяти микроконтроллера анализатора;

    • - управляющее внешнее ПО, устанавливаемое на персональный компьютер, которое осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения, обработки и сохранения результатов измерений.

    Идентификационные данные программного обеспечения указаны в таблице 1.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 -

    ПО

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Atmospheric Elements Analyzer

    Номер версии (идентификационный номер) ПО, не ниже

    AEMS-300.0000.WIN.S01.005

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации «Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе AMMS-100», п. 4 «Эксплуатация системы».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

    Стандарт предприятия Focused Photonics (Hangzhou) Inc., КНР.

    Правообладатель

    Focused Photonics (Hangzhou) Inc., КНР

    Адрес: 760 Bin'an Road, Binjiang District, Zhejiang, 310052, China

    Телефон: +86 571 8501 2188-7558

    Факс: +86 571 85012188-1018

    Web-сайт: www.fpi-inc.com

    E-mail: kan_zhao@fpi-inc.com

    Изготовитель

    Focused Photonics (Hangzhou) Inc., КНР

    Правообладатель

    Focused Photonics (Hangzhou) Inc., КНР
    Адрес: 760 Bin'an Road, Binjiang District, Zhejiang, 310052, China
    Телефон: +86 571 8501 2188-7558
    Факс: +86 571 85012188-1018
    Web-сайт: www.fpi-inc.com
    E-mail: kan_zhao@fpi-inc.com

    Принцип действия анализаторов в части измерений массовой концентрации металлов основан на методе рентгеновского флюоресцентного анализа. Содержащиеся в атмосферном воздухе металлы, с помощью системы отбора проб, осаждаются на фильтровальную ленту анализатора. После того, как первичное рентгеновское излучение, источником которого является рентгеновская трубка, пропускается через фильтр и коллиматор, оно попадает на фильтровальную ленту анализатора. Химические элементы, которые присутствуют отбора проб, становятся источниками флуоресцентного рентгеновского излучения, отражается на детектор SSD.

    в месте которое

    пыли

    Принцип работы анализаторов в части измерений массовой концентрации радиоизотопный, основан на поглощении пылевым осадком бета-частиц, испускаемых закрытым источником мягкого бета-излучения с изотопом углерода 14C. С помощью насоса осуществляется отбор воздушной пробы. Пыль, содержащаяся в отобранной пробе, осаждается на фильтровальную ленту и просвечивается бета-излучением. Масса осаждаемой пыли пропорциональна ослаблению интенсивности бета-излучения. Массовая концентрация пыли рассчитывается программно в зависимости от известных значений времени отбора, объемного расхода пробы и площади осаждения. Время отбора пробы является задаваемой величиной. Результаты измерений отображаются в виде значений массовой концентрации пыли в мг/м3.

    Конструктивно анализаторы выполнены в виде одноблочного прибора, основные модули которого расположены в металлическом шкафу, предназначенном для монтажа в станциях контроля качества окружающего воздуха, станциях мониторинга для автомобильных дорог, монтируемых станций контроля качества воздуха. Анализаторы имеют следующие основные компоненты: система отбора проб, система детектирования бета-излучения, система анализа элементного состава на основе рентгеновского флюоресцентного анализа, система перемещения и система управления.

    Пломбирование анализаторов не предусмотрено.

    Серийный номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на боковой поверхности корпуса анализаторов.

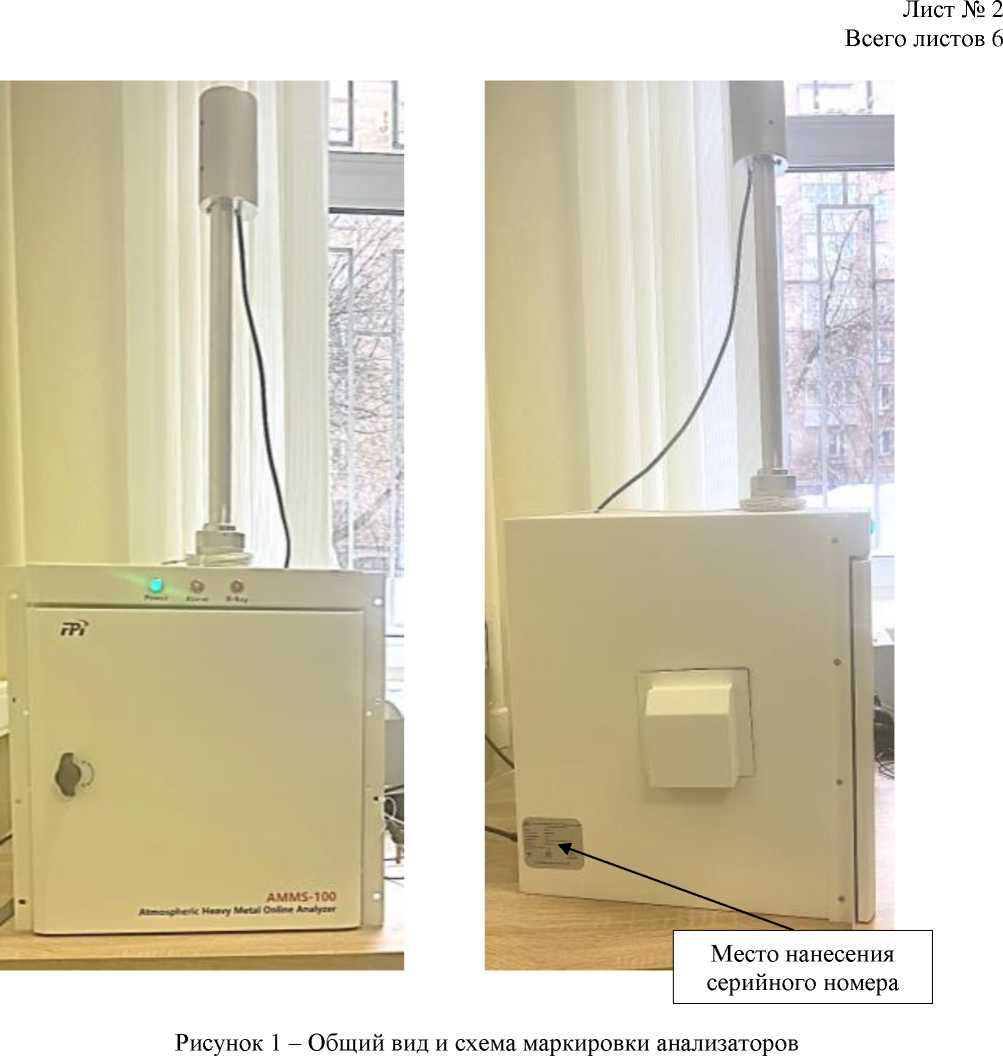

    Общий вид и схема маркировки анализаторов представлены на рисунке 1.

    Нанесение знака поверки не предусмотрено.

    Внешний вид. Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе (AMMS-100), http://oei-analitika.ru

    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Анализатор тяжелых металлов и взвешенных частиц в атмосферном воздухе

    AMMS-100

    1 шт.

    Руководство по эксплуатации

    -

    1 шт.

    Насос

    -

    1 шт.

    Персональный компьютер

    -

    1 шт.

    Программное обеспечение

    Atmospheric Elements Analyzer

    1 шт.

    Комплект трубок пробоотборных

    -

    1 компл.

    Импактор:

    • - РМ10

    • - РМ2.5

    -

    1 шт.

    1 шт.

    Метеостанция

    -

    1 шт.

    Модуль динамического нагрева

    -

    1 шт.

    Кабель питания

    -

    4 шт.

    Коммутационный кабель

    -

    2 шт.

    Лента фильтровальная

    -

    2 компл.

    Штатив

    -

    1 шт.

    Фланец

    -

    1 шт.

    Адаптер для проверки герметичности

    -

    1 шт.

    Муфта с гермовводом

    -

    1 шт.

    Делитель потока

    -

    1 шт.

    Комплект образцов для проверки работы анализатора

    -

    1 компл.

    Паспорт

    -

    1 экз.

    Комплект принадлежностей*

    -

    1 комплект

    * Каждый анализатор комплектуется принадлежностями согласно перечню, указанному в руководстве по эксплуатации


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений массовой концентрации металлов, мкг/м3

    от 0,01 до 100,00

    Пределы допускаемой относительной погрешности измерений массовой концентрации металлов, %:

    • - в поддиапазоне от 0,01 до 1,00 мкг/м3 включ.

    • - в поддиапазоне св. 1,00 до 100,00 мкг/м3

    ±20

    ±15

    Предел допускаемого относительного среднеквадратического отклонения измерений массовой концентрации металлов, %

    15

    Диапазон измерений массовой концентрации пыли, мг/м3

    от 0,01 до 10,00

    Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, %

    ±20

    Номинальный объемный расход отбираемой пробы, дм3/мин

    16,7

    Пределы допускаемой относительной погрешности установки объемного расхода отбираемой пробы, %

    ±5

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон определяемых элементов

    от Al до Pb

    Диапазон показаний массовой концентрации металлов, мкг/м3

    от 0,001 до 100,000

    Параметры электрического питания от сети переменного тока:

    - напряжение переменного тока, В

    220±22

    - частота переменного тока, Гц

    50±1

    - потребляемая мощность, В^А, не более

    1500

    Габаритные размеры, мм, не более:

    - длина

    485

    - ширина

    450

    - высота

    480

    Масса, кг, не более

    40

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +5 до +40

    - относительная влажность, %

    от 20 до 90

    - атмосферное давление, кПа

    от 84 до 106,7
