Сведения о средстве измерений: 94426-25 Хроматографы газовые промышленные

Номер по Госреестру СИ: 94426-25
94426-25 Хроматографы газовые промышленные
(ProGC)

Назначение средства измерений:
Хроматографы газовые промышленные ProGC (далее предназначены для качественного и количественного анализа искусственных объектов. Лист № 1 Всего листов 5 - хроматографы) проб природных и анализируемой пробы помощью детекторов:

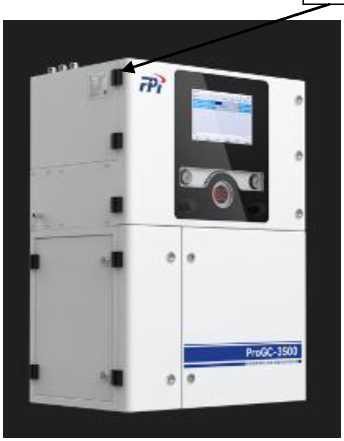

Внешний вид. Хроматографы газовые промышленные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Хроматографы газовые промышленные
Рисунок № 1

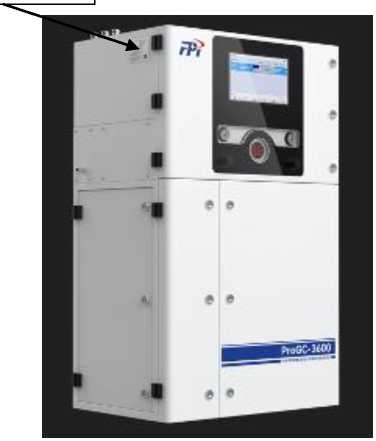

Внешний вид. Хроматографы газовые промышленные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Хроматографы газовые промышленные
Рисунок № 2

Внешний вид. Хроматографы газовые промышленные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Хроматографы газовые промышленные
Рисунок № 3

Общие сведения

Дата публикации - 27.01.2025
Срок свидетельства - 24.01.2030
Номер записи - 196213
ID в реестре СИ - 1422883
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_3 Подбор поверителей по области измерений

Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.

Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№149 от 2025.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Хроматографы газовые промышленные (ProGC)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Focused Photonics (Hangzhou) Inc.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
86919-22 28.09.2027	Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
89927-23 05.09.2028	Хромато-масс-спектрометры жидкостные, EXPEC 5210 Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
91646-24 22.03.2029	Газоанализаторы дымовых газов, OMA-2000 Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
91679-24 22.03.2029	Анализаторы пыли, LDM-100(D) Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
91858-24 12.04.2029	Анализаторы пыли, LDM-200 Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
92998-24 23.08.2029	Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
92998-24 23.08.2029	Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
94426-25 24.01.2030	Хроматографы газовые промышленные, ProGC Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
95119-25 07.04.2030	Модули параметров газового потока, TPF-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
95467-25 14.05.2030	Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC 6500D Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год
96145-25 14.08.2030	Анализаторы влажности, HMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ )	ОТ МП	1 год

P_7 Владельцы СИ по производителю

Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.

Стоимость 200 руб. или по подписке

Кто поверяет Хроматографы газовые промышленные (ProGC)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Хроматографы газовые промышленные (ProGC)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.

Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ProGC.HMIE
Номер версии (идентификационный номер ПО), не ниже	2.3.6

Знак утверждения типа

наносится на титульный лист руководства пользователя типографским способом

Сведения о методиках измерений

Сведения о методиках (методах) измерений

сфере государственного регулирования соответствии с аттестованными

Применение средств измерений в обеспечения единства измерений осуществляется в методиками (методами) измерений.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

утверждении компонентов

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об Государственной поверочной схемы для средств измерений содержания в газовых и газоконденсатных средах»;

технические

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие требования и методы испытаний»;

Стандарт предприятия Focused Photonics (Hangzhou) Inc.

Правообладатель

Focused Photonics (Hangzhou) Inc., КНР

Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018 E-mail: fpi-online@fpi-inc.com

Web-сайт: www.fpi-inc.com

Изготовитель

Focused Photonics (Hangzhou) Inc., КНР
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018 E-mail: fpi-online@fpi-inc.com
Web-сайт: www.fpi-inc.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Принцип действия хроматографов основан на разделении на колонке и последующем детектировании компонентов пробы с по теплопроводности (ДТП), пламенно-ионизационного (ПИД), пламенно-фотометрического (ПФД), ионизационного импульсного разряда (ДИИР).

Конструктивно хроматограф представляет единый корпус, внутри которого смонтированы блоки электроснабжения, пробоотбора, термостата колонок, система защиты от внутреннего давления и детекторы. На лицевой панели расположен дисплей, посредством которого осуществляется управление хроматографом и отображение результатов измерений.

Хроматографы изготавливаются в двух модификациях: ProGC-3500 и ProGC-3600. Обе модификации предназначены для настенного монтажа.

В модификации ProGC-3500 возможно использование двух

детекторов одновременно, в модификации ProGC-3600 предусмотрено использование до четырех детекторов одновременно.

Количество и тип детектора определяются при заказе.

Серийный номер наносится на табличку (шильд) хроматографа методом лазерной печати. Формат серийного номера - буквенно-цифровой.

Пломбирование и нанесение знака поверки на хроматограф не предусмотрено. Общий вид хроматографов представлен на рисунке 1.

Место размещения таблички (шильда)

Внешний вид. Хроматографы газовые промышленные (ProGC), http://oei-analitika.ru

Рисунок 1 - Внешний вид хроматографов газовых промышленных модификаций ProGC-3500 и ProGC-3600

Место нанесения

серийного номера

Место нанесения серийного номера

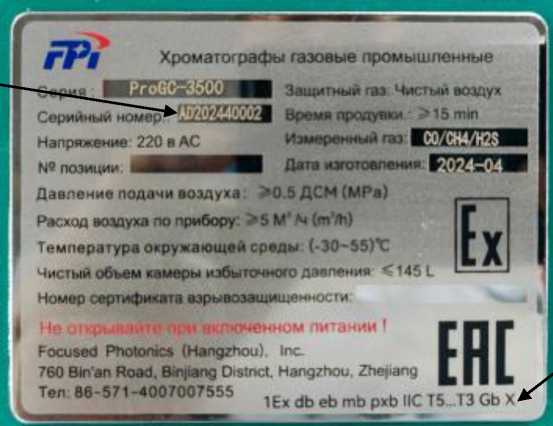

Рисунок 2 - Внешний вид таблички (шильда)

Место нанесения

Место нанесения маркировки взрывозащиты

маркировки

взрывозащиты

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Хроматограф газовый промышленный модификация модификация	ProGC ProGC-3500 ProGC-3600	1 шт. по заказу по заказу
Детекторы по теплопроводности пламенно-ионизационный пламенно-фотометрический ионизационного импульсного разряда	ДТП ПИД ПФД ДИИР	по заказу по заказу по заказу по заказу
Руководство пользователя	-	1 экз.
Методика поверки	-	1 экз.

Таблица 2 -

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, не более:	2^10^-4
- ДТП, В	2^10^-4
- ПИД, А	3^10^-13
- ПФД, А	2^10^-12
- ДИИР, А	1-10-¹¹
Предел детектирования, не более:	2^10^-11
- ДТП по метану, г/см³	2^10^-11
- ДТП по диоксиду углерода, г/см³	4^10^-9
- ДТП по водороду, г/см³	3^10^-10
- ПИД по метану, г/с	4^10^-11
- ПФД по сероводороду, гS/с	2^10^-12
- ДИИР по водороду, г/с	1-10-¹¹
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала (площади пика), %
- ДТП по метану	1
- ДТП по диоксиду углерода	1
- ДТП по водороду	1
- ПИД по метану	1
- ПФД по сероводороду	3
- ДИИР по водороду	2
Пределы допускаемого относительного изменения выходного
сигнала (площади пика) за 48 часов непрерывной работы, %	±3

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	220
- частота переменного тока, Гц	50±1
Потребляемая мощность, Вт, не более	800
Габаритные размеры, мм, не более: ProGC-3500
- ширина	650
- глубина	445
- высота	910
ProGC-3600
- ширина	650
- глубина	445
- высота	1110
Масса, кг, не более: - ProGC-3500	100
- ProGC-3600	100

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа	от 0 до +50 95 от 84 до 107
Условия хранения: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более	от -30 до +55 95
Степень защиты от внешних воздействий	IP54
Маркировка взрывозащиты	1Ex db eb mb pxb IIC T5 T3 Gb X
Выходные сигналы	2 * RS485@Modbus (расширяемый) 1 RJ45 Modbus TCP/ IP (расширяемый)

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч, не менее	30000
