Сведения о средстве измерений: 93014-24 Установки для дозирования и ввода жидких компонентов

Номер по Госреестру СИ: 93014-24
93014-24 Установки для дозирования и ввода жидких компонентов
(ДМ)

Назначение средства измерений:
Установки для дозирования и ввода жидких компонентов ДМ (далее - установки) предназначены для измерений массы жидкости при дозировании.

сертификация программного обеспечения
Внешний вид. Установки для дозирования и ввода жидких компонентов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 1
Внешний вид. Установки для дозирования и ввода жидких компонентов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 2
Внешний вид. Установки для дозирования и ввода жидких компонентов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 3

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 27.08.2029
Номер записи - 194823
ID в реестре СИ - 1418356
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2016 от 2024.08.27 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Установки для дозирования и ввода жидких компонентов (ДМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70391-18
19.02.2028
Весы бункерные дискретного действия, ВБ
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
72482-18
13.09.2029
Модули весовые дискретного действия для дозирования и фасовки, МО
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
89229-23
06.06.2028
Модули весовые дискретного действия для многокомпонентного дозирования, ММД
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
93013-24
27.08.2029
Установки для дозирования и ввода жидких компонентов, УВЖК
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
93014-24
27.08.2029
Установки для дозирования и ввода жидких компонентов, ДМ
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
93013-24
27.08.2029
Установки для дозирования и ввода жидких компонентов, УВЖК
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
93014-24
27.08.2029
Установки для дозирования и ввода жидких компонентов, ДМ
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год

Кто поверяет Установки для дозирования и ввода жидких компонентов (ДМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Установки для дозирования и ввода жидких компонентов (ДМ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) установок обеспечивает прием и обработку информации от первичных измерительных преобразователей и внешних систем управления, а также управление исполнительными устройствами в соответствии с заложенным алгоритмом.

ПО установок подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом является метрологически незначимым.

Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО устанавливается (прошивается) в память установок при изготовлении и может быть изменено только изготовителем.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО установки приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

О     *

З.х.х

Цифровой идентификатор ПО

-

* «х» принимает значения от 0 до 9, и не относится к метрологически значимой части ПО.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены разделе 1.6 «Устройство и работа изделия» руководства по эксплуатации ДМ000.02-00.00.00 РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ТУ 26.51.66-048-14497576-2023 Установки для дозирования и ввода жидких компонентов ДМ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»)

ИНН 6678049565

Юридический адрес: 620017, Свердловская обл., г. Екатеринбург, пр-кт Космонавтов, д. 11Б, лит. Д

Изготовитель

Общество с ограниченной ответственностью «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»)
ИНН 6678049565
Адрес: 620017, Свердловская обл., г. Екатеринбург, пр-кт Космонавтов, д. 11Б, лит. Д

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»)
ИНН 6678049565
Юридический адрес: 620017, Свердловская обл., г. Екатеринбург, пр-кт Космонавтов, д. 11Б, лит. Д

Принцип действия установок основан на преобразовании силы тяжести взвешиваемой жидкости посредством датчиков весоизмерительных тензорезистивных Т (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53838-13) в электрический сигнал, который передается на выходной разъем подключения к системе управления установок.

Конструктивно установки состоят из дозирующего устройства, емкостей оперативного хранения жидкости, блока форсунок и системы управления.

Система управления установок обеспечивает координацию режима входящих в установки изделий и выполняет следующие функции:

  • - программирование времени и массы подачи жидкости;

  • - непрерывный учет расходуемого на установках жидкости;

  • - контроль температуры жидкости в расходной емкости;

  • - блокировка работы установок при несанкционированных ситуациях.

В зависимости от наибольшего предела взвешивания следующих моделей: ДМ-60, ДМ-120 и ДМ-200.

работы всех

действиях

установки

и аварийных

выпускаются

Установки имеют следующую структуру условного обозначения в зависимости от модели:

ДМ - Х1

где Х1 - наибольший предел взвешивания, кг.

Общий вид установок представлен на рисунке 1.

Внешний вид. Установки для дозирования и ввода жидких компонентов (ДМ), http://oei-analitika.ru

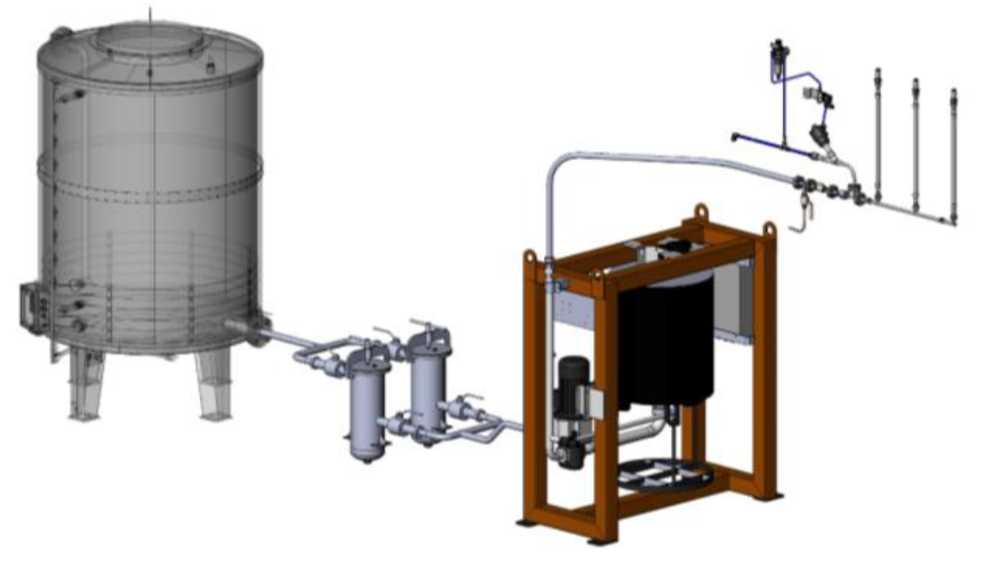

Рисунок 1 - Общий вид установок модели ДМ

Заводской номер установок, состоящий из восьми арабских цифр, наносится на маркировочную табличку на каркасе рамной конструкции методом лазерной печати. Нанесение знака утверждения типа на установки не предусмотрено. Место нанесения заводского номера приведено на рисунке 2.

“Л

X ТЕХНЭКС

УСТАНОВКА

ДЛЯ ДОЗИРОВАНИЯ И ВВОДА ЖИДКИХ КОМПОНЕНТОВ Модель

Заводской М Месяц/Год

Внешний вид. Установки для дозирования и ввода жидких компонентов (ДМ), http://oei-analitika.ru

Рисунок 2 - Место нанесения заводского номера установок

•14497578-2023

Пломбирование датчиков весоизмерительных тензорезистивных Т, входящих в состав установок, осуществляется с помощью контровочной проволоки, проведенной через отверстия на болтах, и пластмассовой (свинцовой) пломбы. Схема пломбировки датчиков весоизмерительных тензорезистивных Т приведена на рисунке 3.

Внешний вид. Установки для дозирования и ввода жидких компонентов (ДМ), http://oei-analitika.ru

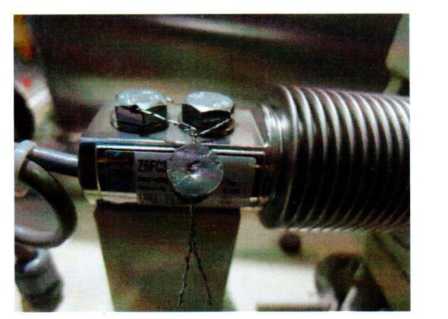

Рисунок 3 - Схема пломбировки датчиков весоизмерительных тензорезистивных Т, входящих в состав установок

Знак поверки наносится на пломбы, установленные в соответствии с рисунком 3.


Таблица 4 -

Наименование

Обозначение

Количество

Установка для компонентов ДМ

дозирования и ввода жидких

обозначение модели согласно заказу

1 шт.

Руководство по эксплуатации

ДМ000.02-00.00.00 РЭ

1 экз.


Таблица 2 -

и основные технические

Наименование характеристики

Значение

ДМ-60

ДМ-120

ДМ-200

Минимальная измеряемая масса дозы жидкости, кг

5

10

20

Максимальная измеряемая масса дозы жидкости, кг

60

120

200

Пределы    допускаемой    относительной

погрешности   измерений   массы   дозы

жидкости, %

±2

Измеряемая среда

растительное масло

Производительность, кг/ч, не более

720

1440

2400

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

380-77

50±1

Мощность электропривода, кВт, не более

1,5

1,5

2,2

Габаритные размеры, мм, не более

в соответствии с проектом

Масса, кг, не более

в соответствии с проектом

Условия эксплуатации:

а) температура окружающей среды, °С

б) относительная влажность, %, не более

в) атмосферное давление, кПа

от 5 до 40

80, без конденсации влаги от 94,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч

20000
