Номер по Госреестру СИ: 70391-18
70391-18 Весы бункерные дискретного действия
(ВБ)
Назначение средства измерений:
Весы бункерные дискретного действия ВБ предназначены для измерения массы сухих сыпучих материалов методом статического взвешивания.
Общие сведения
Дата публикации - 19.11.2022
Срок свидетельства - 19.02.2028
Номер записи - 162211
ID в реестре СИ - 384611
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ВБ-500, ВБ-50, ВБ-3000, ВБ-250, ВБ-2000, ВБ-2-1, ВБ-1000, ВБ модификация ВБ-250,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 39
Кол-во средств измерений - 16
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№344 от 2018.02.19 Об утверждении типов средств измерений
№2906 от 2022.11.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
Наличие аналогов СИ: Весы бункерные дискретного действия (ВБ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70391-18 19.02.2028 |
Весы бункерные дискретного действия, ВБ Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
72482-18 13.09.2029 |
Модули весовые дискретного действия для дозирования и фасовки, МО Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
89229-23 06.06.2028 |
Модули весовые дискретного действия для многокомпонентного дозирования, ММД Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
93013-24 27.08.2029 |
Установки для дозирования и ввода жидких компонентов, УВЖК Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
93014-24 27.08.2029 |
Установки для дозирования и ввода жидких компонентов, ДМ Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
93013-24 27.08.2029 |
Установки для дозирования и ввода жидких компонентов, УВЖК Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
93014-24 27.08.2029 |
Установки для дозирования и ввода жидких компонентов, ДМ Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Кто поверяет Весы бункерные дискретного действия (ВБ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 34 | 6 | 0 | 34 | 0 | 30 | 0 | 30 | |
| ООО " ЭЛЕКТРОНИКА " (1525) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"ВЕСПРОФ" (RA.RU.311922) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 3 | 2 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Весы бункерные дискретного действия (ВБ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационное наименование ПО и номер версии высвечивается при его включении или при обращении к соответствующему подпункту меню.
Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в массу, хранение программ и результатов работы весов, вывод данных на цифровое табло.
ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновления ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
beck |
|
Номер версии ПО (идентификационный номер) |
Не ниже 2.01 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

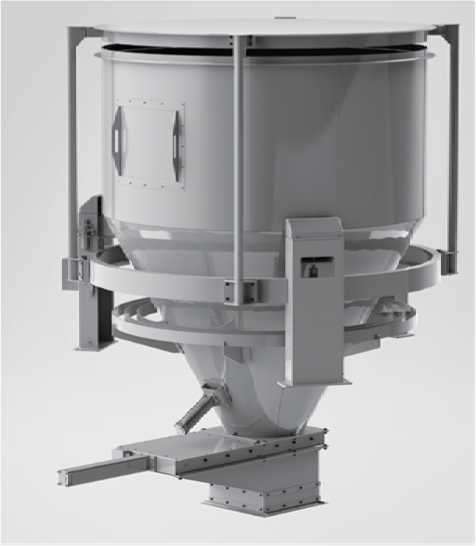

Рисунок 1 - Общий вид весов ВБ-20, ВБ-50, ВБ-100, ВБ-150, ВБ-250, ВБ-300, ВБ-500, ВБ-1000, ВБ-1500, ВБ-2000

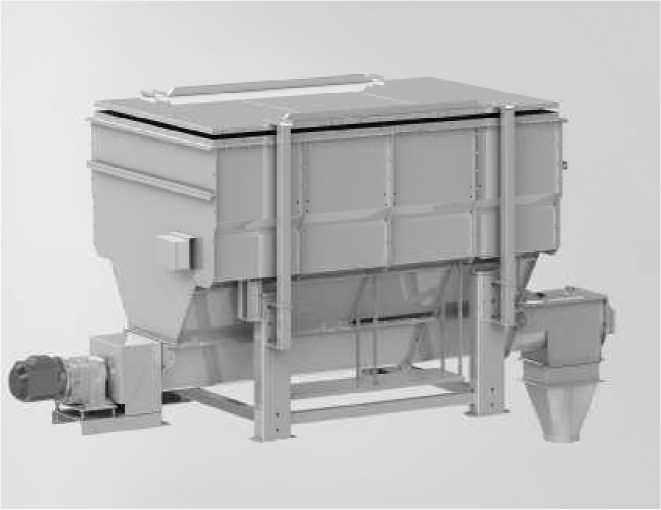

Рисунок 2 - Общий вид весов ВБ-3000
Пломбирование не предусмотрено.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульном листе «Руководства по эксплуатации».
Лист № 5 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам бункерным дискретного действия ВБГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ТУ 28.29.31.034-14497576-2017 Весы бункерные дискретного действия. Технические условия
Поверка
Поверкаосуществляется по документу МП 23-241-2011 «ГСИ. Весы бункерные дискретного действия ВБ. Методика поверки», с изменением №1, утвержденному ФГУП «УНИИМ» «20» ноября 2017 г.
Основные средства поверки:
Рабочие эталоны 4-го разряда по ГОСТ 8.021-2015 (гири класса точности М1 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»)ИНН 6678049565
Адрес: 620063, Россия, г. Екатеринбург, а/я 481
Юридический адрес: 620017, г. Екатеринбург, пр-т Космонавтов, 11Б, литер Д
Телефон (факс): (343) 365-26-45, 365-26-46
Web-сайт: www.technex.ru, Е-mail: mail@technex.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru; Е-mail: uniim@uniim.ru
Принцип действия весов бункерных дискретного действия ВБ (далее - весов) основан на преобразовании силы тяжести взвешиваемого материала посредством тензорезисторных весоизмерительных датчиков в электрический сигнал, преобразуемый аналого-цифровым преобразователем, который передается на выходной разъем подключения к системе управления весами.
Грузоприемное устройство размещено на грузопередающем устройстве - раме, установленной на тензорезисторных весоизмерительных датчиках.
Конструктивно весы состоят из грузоприёмного устройства, выполненного в виде накопительного бункера с устройством выгрузки материала и системы управления с программным обеспечением, которая обеспечивает индикацию массы, настройку и тарирование весов, управление пневмозаслонкой.
В грузоприемном устройстве весов используются датчики весоизмерительные тензорезисторные:
-
- HLC производства фирмы «Hottinger Baldwin Messtechnic Gmbh», Германия, (Госреестр № 21177-13),
-
- серии Т производства ЗАО «Весоизмерительная компания «Тензо-М», Россия, п. Красково, (Гостреестр № 53838-13).
Весы предназначены для взвешивания сыпучих материалов, не налипающих на стенки бункера, с объемной массой 0,25 - 1,8 т/м3 и влажностью не более 15 %.
Весы оснащены следующими дополнительными устройствами:
-
- полуавтоматическим устройством установки нуля;
-
- устройством первоначальной установки нуля;
-
- устройством тарирования;
-
- устройством уравновешивания тары.
Весы выпускаются в одиннадцати модификациях, различающихся пределами взвешивания и конструктивным исполнением.
Общий вид весов представлен на рисунках 1 и 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристик для модификации | ||||||||||
|
ВБ-20 |
ВБ-50 |
ВБ-100 |
ВБ-150 |
ВБ-250 |
ВБ-300 |
ВБ-500 |
ВБ-1000 |
ВБ-1500 |
ВБ-2000 |
ВБ-3000 | |
|
Максимальная нагрузка (Max), кг |
20 |
50 |
100 |
150 |
250 |
300 |
500 |
1000 |
1500 |
2000 |
3000 |
|
Минимальная нагрузка (Min), кг |
0,4 |
1,0 |
2,0 |
2,0 |
4,0 |
4,0 |
10,0 |
20,0 |
20,0 |
20,0 |
40,0 |
|
Действительная цена деления (d), поверочный интервал весов (е), кг |
0,02 |
0,05 |
0,1 |
0,1 |
0,2 |
0,2 |
0,5 |
1,0 |
1,0 |
1,0 |
2,0 |
|
Число поверочных делений (n) |
1000 |
1000 |
1000 |
1500 |
1250 |
1500 |
1000 |
1000 |
1500 |
2000 |
1500 |
|
Пределы допускаемой абсолютной погрешности измерения массы, кг в диапазонах взвешивания: от Min до 500 e включ. св. 500 е до Max включ. |
±0,02 ±0,04 |
±0,05 ±0,10 |
±0,10 ±0,20 |
±0,10 ±0,20 |
±0,20 ±0,40 |
±0,20 ±0,40 |
±0,50 ±1,0 |
±1,0 ±2,0 |
±1,0 ±2,0 |
±1,0 ±2,0 |
±2,0 ±4,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристик для модификации | ||||||||||
|
ВБ-20 |
ВБ-50 |
ВБ-100 |
ВБ-150 |
ВБ-250 |
ВБ-300 |
ВБ-500 |
ВБ-1000 |
ВБ-1500 |
ВБ-2000 |
ВБ-3000 | |
|
Объем бункера, м3 |
0,10 |
0,20 |
0,47 |
0,50 |
0,60 |
1,3 |
2,0 |
4,5 |
5,4 |
5,9 |
13,0 |
|
Параметры электрического | |||||||||||
|
питания: |
220 +-1150%% | ||||||||||
|
-15% 50±1 | ||||||||||
|
Потребляемая мощность, В • А, не более |
133 | ||||||||||
|
Расход сжатого воздуха, м3/цикл, не более |
0,001 |
0,003 |
0,005 |
0,005 |
0,01 |
0,01 |
0,015 |
0,015 |
0,015 |
0,015 |
0,015 |
|
Габаритные размеры, мм, не более | |||||||||||
|
- длина |
1450 |
2450 |
1400 |
1400 |
2600 |
1600 |
14500 |
14500 |
14500 |
14500 |
14500 |
|
- ширина |
900 |
2200 |
1350 |
1350 |
1900 |
1600 |
1900 |
2250 |
2400 |
2250 |
3950 |
|
- высота |
1200 |
2250 |
1360 |
1400 |
2000 |
1900 |
2600 |
2900 |
2600 |
2900 |
2660 |
|
Масса, кг, не более |
400 |
650 |
450 |
450 |
1050 |
600 |
900 |
5250 |
1100 |
1975 |
2950 |
|
Условия эксплуатации: | |||||||||||
|
- температура воздуха °С |
от 5 до 35 | ||||||||||
|
- относительная влажность, %, |
от 20 до 80 | ||||||||||
|
Средний срок службы, лет |
10 | ||||||||||
