Номер по Госреестру СИ: 93058-24
93058-24 Проекторы измерительные
(NPP)
Назначение средства измерений:
Проекторы измерительные NPP (далее по тексту - проекторы) предназначены для измерений линейных и угловых размеров деталей.

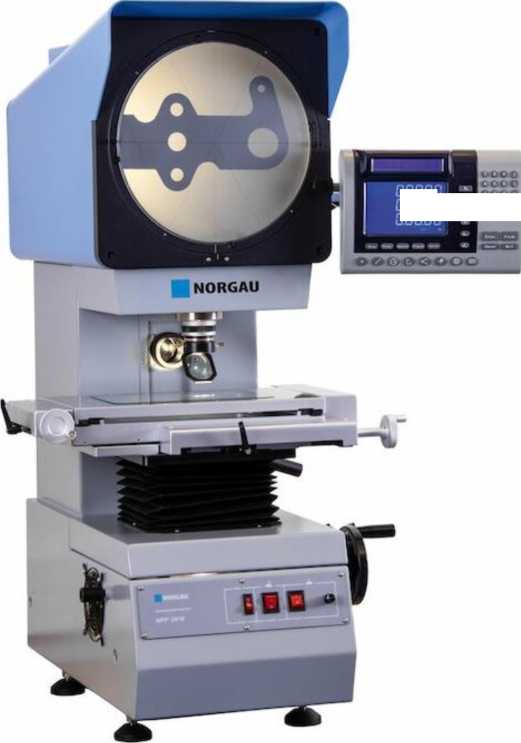

Внешний вид.
Проекторы измерительные
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 29.08.2029
Номер записи - 194871
ID в реестре СИ - 1418666
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация NPP-2010, мод. NPP-2010, NPP-2515, NPP-2010, NPP-1505, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 28
Выдано извещений - 3
Кол-во периодических поверок - 8
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2054 от 2024.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Проекторы измерительные (NPP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68958-17 23.10.2027 |
Системы видеоизмерительные, NORGAU Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81088-20 31.12.2025 |
Машины координатно-измерительные NORGAU серии NCMM, Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81078-20 31.12.2025 |
Ключи моментные предельные NORGAU серии NTW, Нет данных Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88509-23 15.03.2028 |
Измерители крутящего момента силы, NXTT Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88510-23 15.03.2028 |
Ключи моментные предельные, NTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88511-23 15.03.2028 |
Отвертки моментные предельные, NTS Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91177-24 29.01.2029 |
Штангенциркули, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91257-24 06.02.2029 |
Штангенглубиномеры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91737-24 27.03.2029 |
Профилометры, NSRT-100 Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92003-24 27.04.2029 |
Микрометры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93058-24 29.08.2029 |
Проекторы измерительные, NPP Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95030-25 28.03.2030 |
Гайковерты электрические моментные , NETW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95031-25 28.03.2030 |
Гайковерты аккумуляторные моментные, NBTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Проекторы измерительные (NPP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ООО "НОРГАУ РУССЛАНД" (RA.RU.314309) | 18 | 15 | 3 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Проекторы измерительные (NPP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Проекторы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) «DS600», предназначенного для обеспечения взаимодействия узлов приборов, выполнения, сохранения и обработки результатов измерений.
Конструкция средства измерений несанкционированного влияния на ПО СИ аппаратные интерфейсы связи отсутствуют.
Защита программного обеспечения и
(далее - СИ) исключает возможность и измерительную информацию, программно-измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DS600 |
|
Номер версии (идентификационный номер) ПО |
не ниже v.2.5 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 8. «Методы измерений. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
ТУ 26.51.33-005-49360276-2023 Проекторы измерительные NPP. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)
ИНН 7727159340
Юридический адрес: 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Тел.: +7 (495) 988-2000
E-mail: info@norgau.com
Web-сайт: https://norgau.com/
Изготовитель
Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)ИНН 7727159340
муниципальный округ Обручевский,
Адрес: 119421, г. Москва, вн. Тер. г,
ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Тел.: +7 (495) 988-2000
E-mail: info@norgau.com
Web-сайт: https://norgau.com/
Испытательный центр
Федеральное государственное бюджетное исследовательский институт метрологической Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 495 437 55 77, факс: +7 495 437 56 66учреждение «Всероссийский научно-службы» (ФГБУ «ВНИИМС»)
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)ИНН 7727159340
Юридический адрес: 119421, г. Москва, вн. Тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Тел.: +7 (495) 988-2000
E-mail: info@norgau.com
Web-сайт: https://norgau.com/
Принцип действия проекторов основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
Нанесение знака поверки на проекторы не предусмотрено. Заводские номера наносятся на боковую часть корпуса проекторов в виде таблички и имеют цифровое или буквенноцифровое обозначение (рисунок 1).
В зависимости от размера измерительного стола проекторы изготавливаются трех модификаций: NPP-1505, NPP-2010, NPP-2515 (таблица 2).
Пломбирование проекторов не предусмотрено.
Общий вид проекторов представлен на рисунке 2.
(^2) Проектор измерительиьй^Ир^Ь
■ NORGAUЛ4<адификация
{^|1а$тшение измерительных'^^№з|Р|||нЦ^№ ^Зааздокой номер № 00;Ю2 Я^Цаматры питания: ЯВ|^. 1^зготовлвно в РФ
»51.33-005-4д5в047&^3 - 7^1
> <НоргауРисунок 1- Внешний вид таблички
Рисунок 2- Общий вид проекторов
апапо
00000
00000
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Проекторы измерительные |
NPP |
1 шт. |
|
Объектив с увеличением 10X |
- |
1 шт. |
|
Объектив с увеличением 20X* |
- |
1 шт. |
|
Объектив с увеличением 50X* |
- |
1 шт. |
|
Объектив с увеличением 100X* |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
ПР.01.047211ПС |
1 экз. |
|
* - поставляется опционально | ||
Таблица 2 -
и технические
|
Наименование характеристики |
Значение | ||||
|
Модификация |
NPP-1505 |
NPP-2010 |
NPP-2515 | ||
|
Диапазон измерений линейных размеров по оси X, |
от 0 до 150 |
от 0 до 200 |
от 0 до 250 | ||
|
мм | |||||
|
Диапазон измерений линейных размеров по оси Y, |
от 0 до 50 |
от 0 до 100 |
от 0 до 150 | ||
|
мм | |||||
|
Пределы допускаемой абсолютной погрешности |
± (3 + L/200), | ||||
|
измерений линейных размеров, мкм |
L - измеряемая длина |
в мм | |||
|
Диапазон измерений плоских углов |
от 0° до 360° | ||||
|
Пределы допускаемой абсолютной погрешности измерений плоского угла |
± 1' | ||||
|
Габаритные размеры, мм, не более | |||||
|
- длина |
770 |
780 |
810 | ||
|
- ширина |
550 |
780 |
780 | ||
|
- высота |
1100 |
1100 |
1120 | ||
|
Масса, кг, не более |
180 |
190 |
200 | ||
|
Условия эксплуатации | |||||
|
- температура окружающей среды |
от + 18°С до + 22°С | ||||
|
- относительная влажность, не более |
80 % | ||||
