Номер по Госреестру СИ: 95031-25
95031-25 Гайковерты аккумуляторные моментные
(NBTW)
Назначение средства измерений:
Гайковерты аккумуляторные моментные NВTW предназначены для измерений крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Внешний вид.
Гайковерты аккумуляторные моментные
Рисунок № 1
Внешний вид.
Гайковерты аккумуляторные моментные
Рисунок № 2
Внешний вид.
Гайковерты аккумуляторные моментные
Рисунок № 3
Общие сведения
Дата публикации - 09.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196820
ID в реестре СИ - 1424622
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NBTW-60L, NBTW-40L, NBTW-14L,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№626 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Гайковерты аккумуляторные моментные (NBTW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68958-17 23.10.2027 |
Системы видеоизмерительные, NORGAU Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81088-20 31.12.2025 |
Машины координатно-измерительные NORGAU серии NCMM, Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81078-20 31.12.2025 |
Ключи моментные предельные NORGAU серии NTW, Нет данных Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88509-23 15.03.2028 |
Измерители крутящего момента силы, NXTT Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88510-23 15.03.2028 |
Ключи моментные предельные, NTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88511-23 15.03.2028 |
Отвертки моментные предельные, NTS Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91177-24 29.01.2029 |
Штангенциркули, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91257-24 06.02.2029 |
Штангенглубиномеры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91737-24 27.03.2029 |
Профилометры, NSRT-100 Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92003-24 27.04.2029 |
Микрометры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93058-24 29.08.2029 |
Проекторы измерительные, NPP Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95030-25 28.03.2030 |
Гайковерты электрические моментные , NETW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95031-25 28.03.2030 |
Гайковерты аккумуляторные моментные, NBTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Гайковерты аккумуляторные моментные (NBTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КВАЗАР" (RA.RU.310696) | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Гайковерты аккумуляторные моментные (NBTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
ТУ 28.24.12-001-49360276-2021 «Гайковерты аккумуляторные моментные N3TW. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»)
ИНН: 7727159340
Юридический адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком.77
Телефон: +7 (495) 988-20-00
Факс: (495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Изготовитель
Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)ИНН: 7727159340
Адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком.77
Телефон: +7 (495) 988-20-00
Факс: (495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7(495)544-00-00
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Web-сайт: rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд»(ООО «Норгау Руссланд»)
ИНН: 7727159340
Юридический адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком.77
Телефон: +7 (495) 988-20-00
Факс: (495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Принцип действия гайковертов аккумуляторных моментных NВTW (далее - гайковерты) основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе гайковерта.
Конструктивно гайковерты состоят из корпуса с рукояткой, реакционного упора, редуктора и хвостовика с присоединительным квадратом. На рукоятке корпуса находятся кнопка запуска и кнопка выбора направления вращения при создании крутящего момента силы. На самом корпусе расположен потенциометр, с помощью которого устанавливается необходимый крутящий момент силы. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и механизм, который срабатывает при достижении установленного значения крутящего момента силы. Гайковерты воспроизводят крутящий момент силы по часовой стрелке. Гайковерты работают по часовой и против часовой стрелки, при этом контроль момента затяжки с заявленной погрешностью присутствует только при работе по часовой стрелке. Против часовой стрелки гайковерты просто откручивают, при этом контроль момента затяжки при работе гайковертами против часовой стрелки отсутствует. Гайковерты работают от аккумуляторной батареи.
К данному типу средств измерений относятся гайковерты следующих модификаций: NBTW-3L, NBTW-3LB, NBTW-5L, NBTW-5LB, NBTW-7L, NBTW-7LB, NBTW-8L, NBTW-8LB, NBTW-12L, NBTW-12LB, NBTW-14L, NBTW-14LB, NBTW-17L, NBTW-17LB, NBTW-21L, NBTW-21LB, NBTW-28L, NBTW-28LB, NBTW-31L, NBTW-31LB, NBTW-40L, NBTW-40LB, NBTW-46L, NBTW-46LB, NBTW-60L, NBTW-60LB, NBTW-80L, NBTW-80LB. Гайковерты отличаются диапазонами измерений крутящего момента силы, габаритными размерами и массой.
Обозначение модификации: NBTW-XZ, где NBTW - обозначение гайковертов по каталогу производителя, Х - цифра, обозначающая модель гайковерта, Z - комбинация знаков, обозначающая дополнительные признаки (коммуникация с внешним компьютером возможна по интерфейсу B - BLUETOOTH).
Пломбирование гайковертов не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией гайковертов.
Нанесение знака поверки на гайковерты не предусмотрено.
Серийный номер гайковертов в цифровом виде, состоящего из арабских цифр, наносится методом гравировки на корпус гайковерта в месте, указанном на рисунке 2.
Общий вид гайковертов аккумуляторных моментных NBTW представлен на рисунке 1.
Место нанесения серийного номера представлен на рисунках 2.
Общий вид идентификационной таблички представлен на рисунке 3.

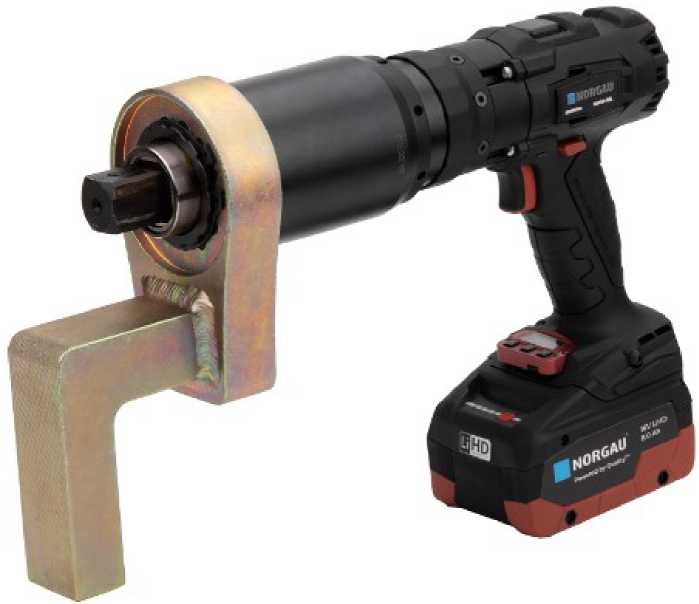

Рисунок 1 — Общий вид средства измерений
Место нанесения серийного номера

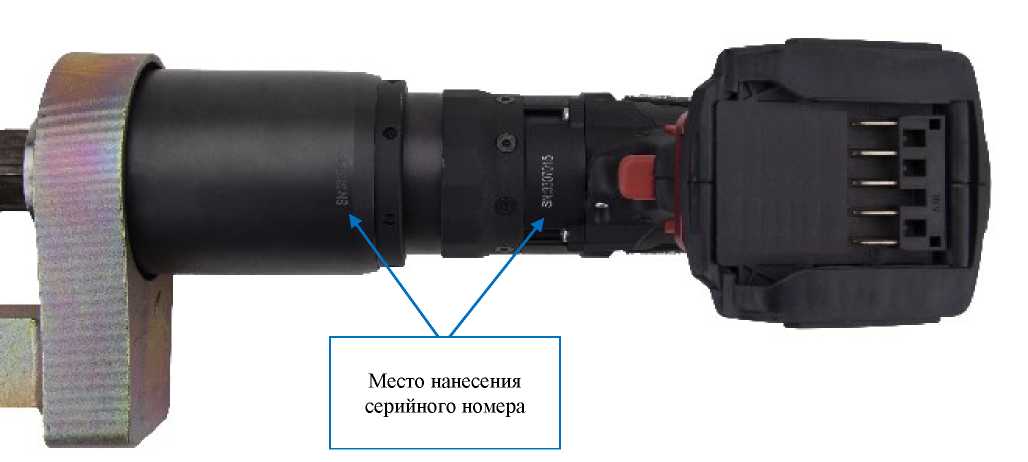

Рисунок 2 — Место нанесения серийного номера

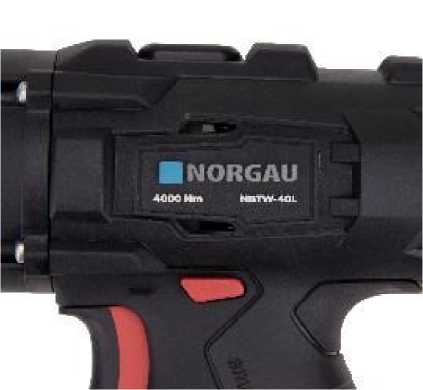

Рисунок 3 - Общий вид идентификационной таблички
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Гайковерт аккумуляторный моментный |
N3TW (модификация по заказу) |
1 шт. |
|
Реакционный упор |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт изделия |
ГАМ.01.057003.ПС |
1 экз. Зависит от модификации |
|
Кейс |
- |
1 шт. |
|
Дополнительные комплектующие элементы (насадки, удлинители, вставки приварочные кольца, головки, упоры) |
- |
по отдельному заказу |
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
NBTW-3L |
от 100 до 300 | |
|
NBTW-3LB |
от 100 до 300 | |
|
NBTW-5L |
от 150 до 500 | |
|
NBTW-5LB |
от 150 до 500 | |
|
NBTW-7L |
от 180 до 700 | |
|
NBTW-7LB |
от 180 до 700 | |
|
NBTW-8L |
от 200 до 800 | |
|
NBTW-8LB |
от 200 до 800 | |
|
NBTW-12L |
от 300 до 1200 | |
|
NBTW-12LB |
от 300 до 1200 | |
|
NBTW-14L |
от 350 до 1350 | |
|
NBTW-14LB |
от 350 до 1350 | |
|
NBTW-17L |
от 450 до 1700 |
±4 |
|
NBTW-17LB |
от 450 до 1700 | |
|
NBTW-21L |
от 550 до 2100 | |
|
NBTW-21LB |
от 550 до 2100 | |
|
NBTW-28L |
от 700 до 2800 | |
|
NBTW-28LB |
от 700 до 2800 | |
|
NBTW-31L |
от 780 до 3100 | |
|
NBTW-31LB |
от 780 до 3100 | |
|
NBTW-40L |
от 1000 до 4000 | |
|
NBTW-40LB |
от 1000 до 4000 | |
|
NBTW-46L |
от 1150 до 4500 | |
|
NBTW-46LB |
от 1150 до 4500 | |
|
NBTW-60L |
от 1500 до 6000 |
|
Продолжение таблицы 1 | ||
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
NBTW-60LB |
от 1500 до 6000 | |
|
NBTW-80L |
от 2000 до 8000 |
±4 |
|
NBTW-80LB |
от 2000 до 8000 | |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительных элементов, мм |
Габаритные размеры (длина) мм, не более |
Масса, кг, не более |
|
NBTW-3L |
19,05 х 19,05 |
260 |
4 |
|
NBTW-3LB |
19,05 х 19,05 |
260 |
4 |
|
NBTW-5L |
19,05 х 19,05 |
260 |
4 |
|
NBTW-5LB |
19,05 х 19,05 |
260 |
4 |
|
NBTW-7L |
19,05 х 19,05 |
280 |
4,5 |
|
NBTW-7LB |
19,05 х 19,05 |
280 |
4,5 |
|
NBTW-8L |
19,05 х 19,05 |
300 |
4,5 |
|
NBTW-8LB |
19,05 х 19,05 |
300 |
4,5 |
|
NBTW-12L |
19,05 х 19,05 |
300 |
5 |
|
NBTW-12LB |
19,05 х 19,05 |
300 |
5 |
|
NBTW-14L |
19,05 х 19,05 |
300 |
5 |
|
NBTW-14LB |
19,05 х 19,05 |
300 |
5 |
|
NBTW-17L |
25,40 х 25,40 |
320 |
5,5 |
|
NBTW-17LB |
25,40 х 25,40 |
320 |
5,5 |
|
NBTW-21L |
25,40 х 25,40 |
320 |
5,8 |
|
NBTW-21LB |
25,40 х 25,40 |
320 |
5,8 |
|
NBTW-28L |
25,40 х 25,40 |
330 |
6 |
|
NBTW-28LB |
25,40 х 25,40 |
330 |
6 |
|
NBTW-31L |
25,40 х 25,40 |
340 |
7 |
|
NBTW-31LB |
25,40 х 25,40 |
340 |
7 |
|
NBTW-40L |
25,40 х 25,40 |
340 |
7 |
|
NBTW-40LB |
25,40 х 25,40 |
340 |
7 |
|
NBTW-46L |
25,40 х 25,40 38,10 х 38,10* |
360 |
8,8 |
|
NBTW-46LB |
25,40 х 25,40 38,10 х 38,10* |
360 |
8,8 |
|
NBTW-60L |
38,10 х 38,10 |
380 |
11,5 |
|
NBTW-60LB |
38,10 х 38,10 |
380 |
11,5 |
|
NBTW-80L |
38,10 х 38,10 |
380 |
12 |
|
NBTW-80LB |
38,10 х 38,10 |
380 |
12 |
|
Условия эксплуатации:
|
от -20 до +70 от 40 до 80 | ||
|
* Модификации NBTW-46L и NBTW-46LB изготавливаются с двумя сменными квадратами. | |||
аблица 3 - Параметры надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
