Наименование

Обозначение

Количество

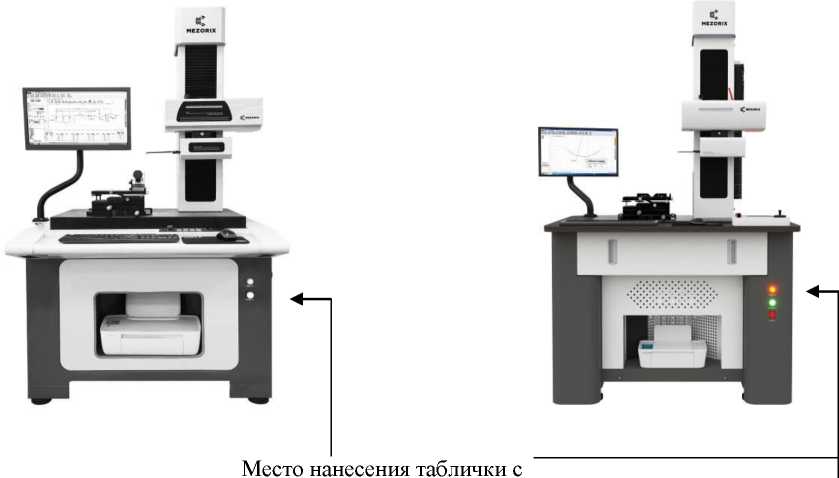

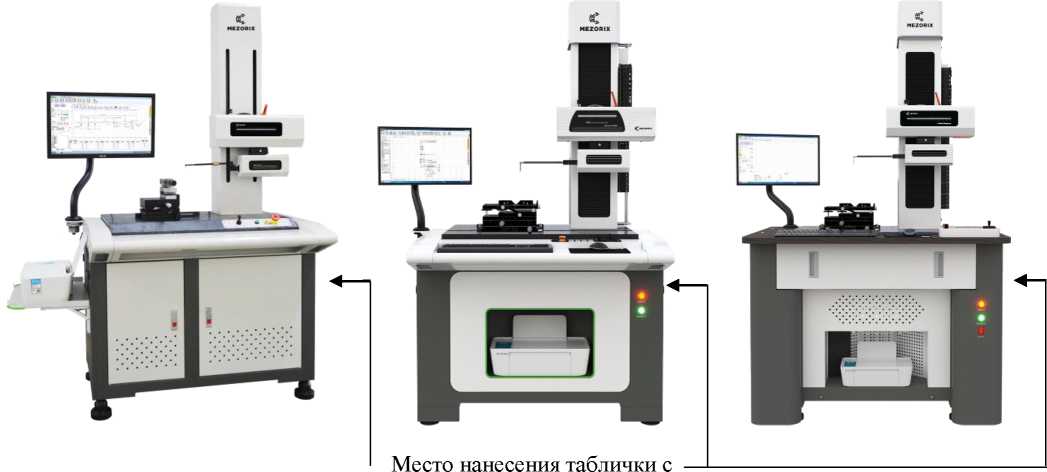

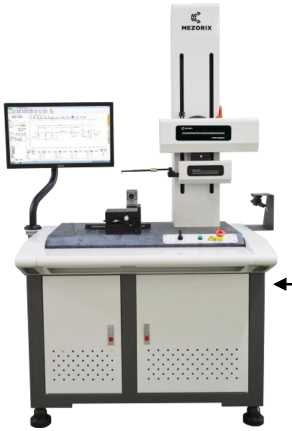

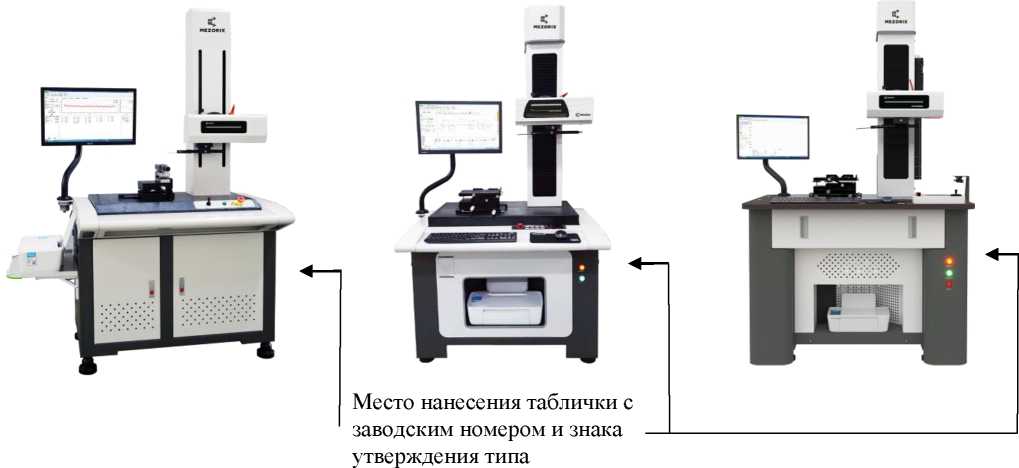

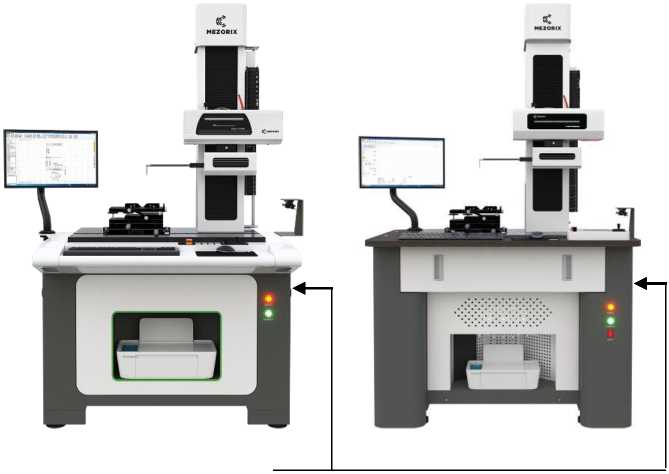

Прибор для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX

MEZORIX CONTURIX SP1/ MEZORIX CONTURIX SP2/ MEZORIX CONTURIX SP3/ MEZORIX CONTURIX SR1/ MEZORIX CONTURIX SR2/ MEZORIX CONTURIX SR3/ MEZORIX CONTURIX SPR1/ MEZORIX CONTURIX SPR2/ MEZORIX CONTURIX SPR3/ MEZORIX CONTURIX FX8/ MEZORIX CONTURIX FX10

1 шт.

Наименование

Обозначение

Количество

Стандартный щуп для измерений шероховатости (в зависимости от модификации)

-

1 шт.

Стандартный    щуп    для

измерений контура (в зависимости от модификации)

-

1 шт.

Набор для калибровки щупов

-

1 шт.

Руководство по эксплуатации

1 экз.

Наименование харак

теристики

Значение

Модификация

MEZORIX CONTURIX SR1

MEZORIX CONTURIX SR2

MEZORIX CONTURIX SR3

Диапазон измерений датчика, мкм

±420

±620

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм*

±(0,007+0,035Ra), где Ra - измеренное значение параметра Ra, мкм

±(0,005+0,028Ra), где Ra - измеренное значение параметра Ra, мкм

±(0,005+0,025Ra), где Ra - измеренное значение параметра Ra, мкм

Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более

0,5 (на 100 мм)

0,3 (на 100 мм)

Диапазон перемещений по оси X, мм

от 0 до 220

(опционально до 100, 120, 150, 160, 180, 200)

Разрешение по оси Z1 (шероховатость), мкм

0,006

0,002

Разрешение по оси X,

мкм

0,2

0,05

Параметры профиля

Ra, Rp, Rv, Rz, Rz (Jis),

R3z, RzDIN, Rzj,

Rmax, Rc, Rt, Rq, Rsk,

Rku, Rsm, Rs, R^q, Rk, Rpk, Rvk, Mr1, Mr2, Rmr, Wa, Wt, Wp, Wv, Wz, Wq, WSm, Wsk, Wku, Wmr, Pa, Pt, Pp, Pv, Pz, Pq, PSm, Psk, Pku, Pmq

Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a, R^amax, R^amin, R^asd, R^q, R^qmax, R^qmin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, RXa, RXamax, RXamin, RXasd, RXq, RXqmax, RXqmin, RXqsd, R5c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W^q, W^qmax, W^qmin, W^qsd, W5c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku,

Наименование харак

теристики

Значение

Модификация

MEZORIX CONTURIX SR1

MEZORIX     MEZORIX CONTURIX

CONTURIX SR2          SR3

RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmin, Area,

P5c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx,

Aw, Wte, Nw, Sw, Saw

Фильтры

Гаусс, 2СR75, PC75

Отсечка шага Хс, мм

0,025; 0,08; 0,25; 0,8; 2,5; 8

Длина оценки, мм

Хс^п, где n - от 2 до 7

Наименование характеристики

Значение

Модификация

MEZORIX CONTURIX SP1

MEZORIX CONTURIX SP2

MEZORIX CONTURIX SP3

Диапазон измерений линейных размеров по оси Z1, мм

от 0 до 60

(опционально до 20, 30, 40, 50)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм*

± (1,5 + 0,2H), где Н - измеренное значение по оси Z1,

мм

± (0,8 + 0,12H), где Н - измеренное значение по оси Z1, мм

± (0,6 + 0,1H), где Н - измеренное значение по оси Z1, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 220

(опционально до 100, 120, 150, 160, 180, 200)

Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более**

0,5 (на 100 мм)

0,3 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм*

± (2,5 + 0,02 L), где L - измеренное значение по оси Х, мм

± (2+0,02L), где L - измеренное значение по оси Х, мм

± (1,5+0,015L), где L - измеренное значение по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм***

±(2+R/8), где R -измеренное значение радиуса в мм

±(1,5+R/12), где R - измеренное значение радиуса в мм

±(1,2+R/12), где R

- измеренное значение радиуса в мм

Пределы допускаемой абсолютной погрешности измерений углов, ' ****

±2

±1

Разрешение по оси Z1, мкм

0,02

Разрешение по оси X, мкм

0,2

0,05

Наименование характеристики

Значение

Модификация

MEZORIX

CONTURIX SPR1

MEZORIX

CONTURIX SPR2

MEZORIX

CONTURIX SPR3

Диапазон измерений линейных размеров по оси Z1 (контур), мм

от 0 до 60

(опционально до 20, 30, 40, 50)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм

±(1,5 + 0,2H), где Н - измеренное значение по оси Z1, мм

±(0,8 + 0,12H), где Н - измеренное значение по оси Z1,

мм

±(0,6 + 0,1H), где Н - измеренное значение по оси Z1, мм

Диапазон измерений датчика (шероховатость), мкм

±420

±620

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм*

±(0,007+0,035Ra),

где Ra - измерен

ное значение параметра Ra, мкм

±(0,005+0,028Ra), где Ra - измеренное значение параметра Ra, мкм

±(0,005+0,025Ra), где Ra - измеренное значение параметра Ra, мкм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 220

(опционально до 100, 120, 150, 160, 180, 200)

Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более**

0,5 (на 100 мм)

0,3 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм***

±(2,5 +0,02 L), где L - измеренное значение по оси Х,

мм

±(2 + 0,02 L), где L - измеренное значение по оси Х, мм

±(1,5+ 0,015 L), где L - измеренное значение по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм****

±(2+R/8), где R - измеренное значение радиуса, мм

±(1,5+R/12), где R - измеренное значение радиуса, мм

±(1,2+R/12), где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов, ' *****

±2

±1

Разрешение по оси Z1 (контур),

мкм

0,05

0,02

Разрешение по оси Z1 (шероховатость), мкм

0,006

0,002

Разрешение по оси X, мкм

0,2

0,05

Параметры профиля

Ra, Rp, Rv, Rz, Rz (jis), R3z, RzDIN, Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, R^q, Rk, Rpk, Rvk, Mr1, Mr2, Rmr, Wa, Wt, Wp, Wv, Wz, Wq, WSm, Wsk, Wku, Wmr,

Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RAa, R^amax, RAamin, RAasd, RAq, RAqmax, RAqmin, RAqsd, Rk, Rpk,

MEZORIX CONTURIX FX8, MEZOR]

К CONTURIX FX10

Наименование характеристики

Значение

Модификация

MEZORIX CONTURIX FX8

MEZORIX CONTURIX FX10

Диапазон измерений линейных размеров по оси Z1, мм

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм

±(0,8 +0,12H), где Н - измеренное значение по оси Z1, мм

±(0,5 +0,08H), где Н - измеренное значение по оси Z1, мм

Диапазон измерений датчика (шероховатость), мкм

±1000

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм*

±(0,008+0,035Ra), где Ra - измеренное значение параметра Ra, мкм

±(0,004+0,025Ra), где Ra - измеренное значение параметра Ra, мкм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 220

(опционально до 100, 120, 150, 160, 180, 200)

Допускаемое отклонение от прямолинейности перемещения по оси X, мкм**

0,3 (на 100 мм)

Наименование характеристики

Значение

Модификация

MEZORIX CONTURIX FX8

MEZORIX CONTURIX FX10

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм***

±(0,8 + 0,02 L), где L - измеренное значение по оси Х, мм

±(0,8 + 0,015L), где L - измеренное значение по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм****

±(1,2+R/12), где R - измеренное значение радиуса, мм

±(1,0+R/12), где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов, '

±1

Параметры профиля

Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, ИЛа, RAamax, R^amin, RAasd, RAq, RAqmax, RAqmin, RAqsd, Rk, Rpk, Rvk, Mr1, Mr2, RXa, Rxamax, RXamin, RXasd, RXq, RXqmax, RXqmin, RXqsd, R5c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, WAq, WAqmax, WAqmin, WAqsd, Wdc, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, PAq, Avh, Hmax, Hmin, Area, P5c, Tilta Ncrx, R, Rx,

AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Sawx

Фильтры

Гаусс, 2CR75, PC75

Отсечка шага Хе, мм

0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80

Длина оценки, мм

Xc^n, где n от 2 до 7

Разрешение по оси Z1, мкм

0,02

Разрешение по оси X, мкм

от 0,05 до 1 (в зависимости от модификации)

Модификация

Наименование и значение характеристики

Диапазон перемещений по оси Z, мм

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

MEZORIX CONTURIX SR1

от 0 до 320, (420, 520, 620)

1450

700

2000

420

MEZORIX CONTURIX SR2

от 0 до 320, (420, 520, 620)

1200

805

2000

450

MEZORIX CONTURIX SR3

от 0 до 320, (420, 520, 620)

1200

910

2000

450

MEZORIX CONTURIX SP1

от 0 до 320, (420, 520, 620)

1450

700

2000

420

MEZORIX CONTURIX SP2

от 0 до 320, (420, 520, 620)

1200

805

2000

450

MEZORIX CONTURIX SP3

от 0 до 320, (420, 520, 620)

1200

910

2000

500

MEZORIX CONTURIX SPR1

от 0 до 320 (420, 520, 620)

1200

700

2000

420

MEZORIX CONTURIX SPR2

от 0 до 320 (420, 520, 620)

1200

805

2000

450

MEZORIX CONTURIX SPR3

от 0 до 320 (420, 520, 620)

1200

910

2000

500

MEZORIX CONTURIX

FX8

от 0 до 320 (420, 520, 620)

1200

770

2000

510

MEZORIX CONTURIX

FX10

от 0 до 320 (420, 520, 620)

1350

975

2095

590

Таблица 7 - Эксплуатационные характеристики приборов MEZORIX CO

NTURIX

Наименование характеристики

Значение

Условия эксплуатации:

- нормальная область значений температуры, °C,

-относительная влажность воздуха (без конденсата), %, не более

от +18 до +22

85

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

от 200 до 240

50
