Номер по Госреестру СИ: 94237-24
94237-24 Приборы для измерений параметров контура и шероховатости поверхности
(MEZORIX CONTURIX TC3-L)
Назначение средства измерений:
Приборы для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX TC3-L (далее по тексту - приборы MEZORIX CONTURIX TC3-L) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.

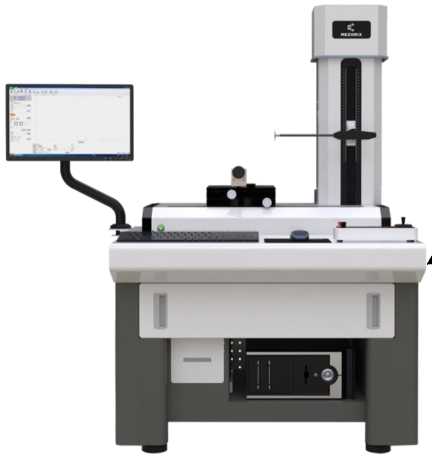

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 1
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства - 25.12.2029
Номер записи - 196021
ID в реестре СИ - 1422233
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shaanxi Wale M&E Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3100 от 2024.12.25 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Приборы для измерений параметров контура и шероховатости поверхности (MEZORIX CONTURIX TC3-L)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shaanxi Wale M&E Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93062-24 29.08.2029 |
Приборы для измерений параметров контура и шероховатости поверхности, MEZORIX CONTURIX Shaanxi Wale M&E Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94237-24 25.12.2029 |
Приборы для измерений параметров контура и шероховатости поверхности, MEZORIX CONTURIX TC3-L Shaanxi Wale M&E Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
95503-25 19.05.2030 |
Приборы для измерений отклонений формы и расположения поверхностей вращения, MEZORIX Shaanxi Wale M&E Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Приборы для измерений параметров контура и шероховатости поверхности (MEZORIX CONTURIX TC3-L)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для измерений параметров контура и шероховатости поверхности (MEZORIX CONTURIX TC3-L)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы MEZORIX CONTURIX TC3-L имеют в своем составе программное обеспечение (ПО) CASR Contour Roughness Measure Analysis System, CAS Contour Measure Analysis System, разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации. ПО путем анализа получаемых профилей определяет параметры шероховатости, параметры резьб измеряемых объектов и геометрические параметры профилей (расстояния между точками, радиусы дуг, углы).
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
MEZORIX CONTURIX TC3-L CONTOUR MEASURING INSTRUMENT |
MEZORIX CONTURIX TC3-L CONTOUR AND ROUGHNESS MEASURING INSTRUMENT | |
|
Идентификационное наименование ПО |
CASR Contour Roughness Measure Analysis System, CAS Contour Measure Analysis System | |
|
Номер версии (идентификационный номер) ПО |
3.1.18.14 и выше | |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов MEZORIX CONTURIX TC3-L исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения приборов MEZORIX CONTURIX TC3-L «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят методом печати на металлизированную идентификационную табличку, расположенную на боковой правой панели основания приборов MEZORIX CONTURIX TC3-L, и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделе 10 «Выполнение измерений, настройка сбора данных и анализ данных» документа «Приборы для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX TC3-L. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия «Приборы для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX TC3-L».
ПравообладательShaanxi Wale M&E Technology Co., Ltd., Китай
Адрес: No.29 Shanglinyuan 3rd Road,Hi-tech Zone, г. Сиань, провинция Шэньси, Китай. Тел./факс: +86-029-8113 4042/8113 4043
Email: ethan@walechina.com
Изготовитель
Shaanxi Wale M&E Technology Co., Ltd., КитайАдрес: No.29 Shanglinyuan 3rd Road,Hi-tech Zone, г. Сиань, провинция Шэньси, Китай. Тел./факс: +86-029-8113 4042/8113 4043
Email: ethan@walechina.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: 8 (495) 437-55-77; Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Shaanxi Wale M&E Technology Co., Ltd., КитайАдрес: No.29 Shanglinyuan 3rd Road,Hi-tech Zone, г. Сиань, провинция Шэньси, Китай. Тел./факс: +86-029-8113 4042/8113 4043
Email: ethan@walechina.com
Принцип действия приборов MEZORIX CONTURIX TC3-L основан на ощупывании измеряемой поверхности щупом (твердосплавным при измерении контура, твердосплавным с алмазным наконечником при измерении шероховатости поверхности) и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы MEZORIX CONTURIX TC3-L состоят из блока привода, датчика, моторизованного рабочего стола, колонны, гранитного основания, установленного на стальном стенде и системы управления для оценки результатов измерений на базе персонального компьютера (ПК).
На гранитном основании и колонне установлены направляющие осей X и Z под углом 90 градусов для перемещения рабочего стола и консоли со щупом. Перемещение по осям X и Z осуществляется с помощью сервоприводов и фиксируется оптическими преобразователями перемещений (оптическими энкодерами). Перемещение по оси Y осуществляется с помощью микрометрической головки, встроенной в рабочий стол, либо с помощью моторизованной системы позиционирования, которая поставляется по дополнительному заказу. Управление перемещением по осям X и Z осуществляется с помощью блока управления, к которому подключается компьютер с пультом управления.
MEZORIX CONTURIX
отличаются
CONTURIX
Приборы MEZORIX CONTURIX TC3-L выпускаются в двух модификациях: CONTURIX TC3-L CONTOUR MEASURING INSTRUMENT, MEZORIX TC3-L CONTOUR AND ROUGHNESS MEASURING INSTRUMENT, которые друг от друга фунционалом и набором измеряемых параметров (MEZORIX TC3-L CONTOUR MEASURING INSTRUMENT предназначен для измерений контура, MEZORIX CONTURIX TC3-L CONTOUR AND ROUGHNESS
параметров MEASURING INSTRUMENT - для измерения параметров контура и шероховатости).
Приборы MEZORIX CONTURIX TC3-L дополнительно могу быть оснащены столами с поперечным перемещением и с возможностью нивелировки и поворота измеряемой детали, а также различными зажимными приспособлениями. Общий вид приборов MEZORIX CONTURIX TC3-L представлен на рисунках 1-2.
Пломбировка приборов MEZORIX CONTURIX TC3-L от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом печати на металлизированную идентификационную табличку (рисунок 2), которая расположена на боковой правой панели основания приборов MEZORIX CONTURIX TC3-L.
Рисунок 1 - Общий вид приборов MEZORIX CONTURIX TC3-L
Место нанесения
заводского номера
CONTOUR AND ROUGHNESS MEASURING INSTRUMENT
Место нанесения знака утверждения типа
Type:
MEZORIX CONTURIX TC3-L Volts:
220V±10%
Model:
Contour and roughness
Power:
500W
Serial No:
2406115386
Date:
2024
400 Kg
Рисунок 2 - Вид идентификационной таблички
Таблица 5 - Комплектность
в MEZORIX CONTURIX TC3-L
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений параметров контура и шероховатости поверхности |
MEZORIX CONTURIX TC3-L |
1 шт. |
|
Стандартный щуп для измерений контура |
- |
1 шт. |
|
Стандартный щуп для измерений шероховатости (при наличии функции измерения шероховатости) |
- |
1 шт. |
|
Набор для калибровки щупов |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приборов MEZORIX CONTURIX TC3-L приведены в таблицах 2 - 4.
Таблица 2 - приборов MEZORIX CONTURIX TC3-L
|
Наименование характеристики |
Значение | |
|
MEZORIX CONTURIX TC3-L CONTOUR MEASURING INSTRUMENT |
MEZORIX CONTURIX TC3-L CONTOUR AND ROUGHNESS MEASURING INSTRUMENT | |
|
Диапазон измерений линейных размеров по оси Z (контур), мм |
от 0 до 310 (опционально до 325) | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
±(1,5+2H/100), где Н - измеренное значение по оси Z, мм | |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 300 (опционально до 325) | |
|
Допускаемое отклонение от прямолинейности перемещений по оси |
0,5 (на 100 мм) | |
Значение
Наименование характеристики
MEZORIX CONTURIX
TC3-L CONTOUR MEASURING INSTRUMENT
MEZORIX CONTURIX TC3-L CONTOUR AND ROUGHNESS MEASURING INSTRUMENT
X, мкм, не более*________________
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм__________
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**________________________
Пределы допускаемой абсолютной погрешности измерений углов*** Диапазон измерений параметра шероховатости Ra, мкм__________
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм**________
Разрешение по оси Z (контур), мкм Разрешение по оси Z (шероховатость), мкм____________
Разрешение по оси X, мкм
Параметры профиля
±(1,5+2L/100),
где L - измеренное значение по оси Х,
мм
±(1,2+R/12),
где R - измеренное значение радиуса, мм
±1'
от 0,03 до 1000
±(0,02+0,05Ra),
где Ra - измеренное значение _____параметра Ra, мкм_____ 0,02
0,02
0,05
Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rzmax, Rzmin, Rzsd, R3z, Rc,
Rz,
Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a, RAamax, RAamin, R^asd, RAq, RAqmax, RAqmin, RAqsd, Rk, Rpk, Rvk, Mr1, Mr2, RXa, RXamax, RXamin, RXasd, RXq, RXqmax, RXqmin, RXqsd, R5c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wzmax, Wpmax, Wvmax,
Wcsd, Wt,
Wzmin, Wzsd,
Wpmin, Wpsd,
Wvmin, Wcsd,
Wz, Wp, Wv, Wq,
Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wsksd, Wku, Wkumin, Wkusd,
Wskmin,
Wkumax,
WAq,
WAqmax, WAqmin, WAqsd,
|
Наименование характеристики |
Значение | |
|
MEZORIX CONTURIX TC3-L CONTOUR MEASURING INSTRUMENT |
MEZORIX CONTURIX TC3-L CONTOUR AND ROUGHNESS MEASURING INSTRUMENT | |
|
W5c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, PAq, Avh, Hmax, Hmin, Area, P5c, Tilta^ , Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw | ||
|
Фильтры |
- |
Гаусс, 2CR75, PC75 |
|
Отсечка шага Хе, мм |
- |
0,008; 0,025; 0,08; 0,25; 0,8; 2,5; 8 |
|
Длина оценки, мм |
- |
Xc^n, где n от 2 до 7 |
|
Измерительное усилие, г |
0,7 | |
|
Примечания: Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм Для измерений параметров шероховатости используется щуп: угол 90°, радиус 5 мкм * - отсечка шага 2,5 мм, скорость не более 0,3 мм/с ** - в диапазоне измерений радиусов от 5 до 15 мм, при дуге окружности не менее 120° *** - в диапазоне измерений углов от 0° до 360° | ||
Таблица 3 - Технические характеристики приборов MEZORIX CONTURIX TC3-L
|
Наименование характеристики |
Значение | |
|
MEZORIX CONTURIX TC3-L CONTOUR MEASURING INSTRUMENT |
MEZORIX CONTURIX TC3-L CONTOUR AND ROUGHNESS MEASURING INSTRUMENT | |
|
Габаритные размеры, мм, не более - длина |
1050 |
1050 |
|
- ширина |
720 |
720 |
|
- высота |
1450 |
1450 |
|
Масса, кг, не более |
400 |
400 |
|
Скорость измерений по оси, мм/с |
от 0,1 до 2 | |
|
Скорость позиционирования, мм/с |
от 0,1 до 10 | |
Таблица 4 - Эксплуатационные характеристики приборов MEZORIX CONTURIX TC3-L
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +18 до + 22 от +12 до + 26 85 |
|
Параметры электрического питания:
|
от 198 до 242 50 |
|
Потребляемая мощность, Вт, не более |
500 |
