Номер по Госреестру СИ: 93087-24
93087-24 Датчики давления
(ДМ5017)
Назначение средства измерений:
Датчики давления ДМ5017 (далее - датчики) предназначены для преобразования избыточного давления (ДИ, ДИ1), абсолютного давления (ДА, ДА1), давления разрежения (ДВ, ДВ1), избыточного давления-разрежения (ДВИ, ДВИ1) и разности давлений (ДД) в электрический унифицированный выходной сигнал постоянного тока, а также цифровой сигнал.
Внешний вид.
Датчики давления

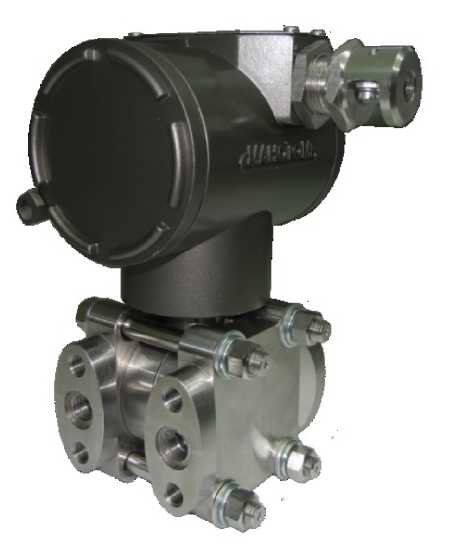

Рисунок № 1
Внешний вид.
Датчики давления

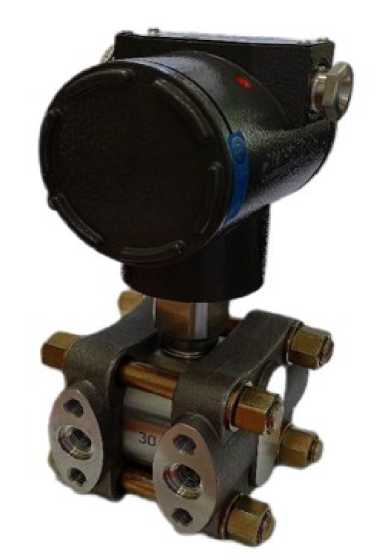

Рисунок № 2
Внешний вид.
Датчики давления

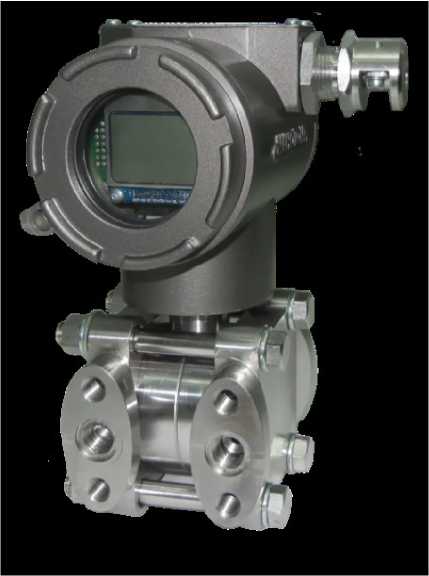

Рисунок № 3
Внешний вид.
Датчики давления

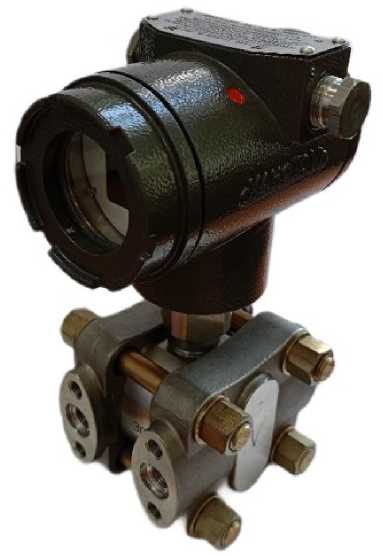

Рисунок № 4

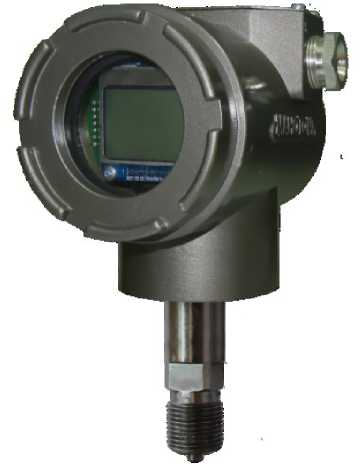

Внешний вид.
Датчики давления
Рисунок № 5
Внешний вид.
Датчики давления

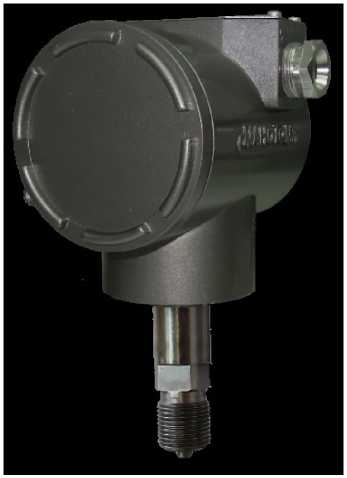

Рисунок № 6
Внешний вид.
Датчики давления

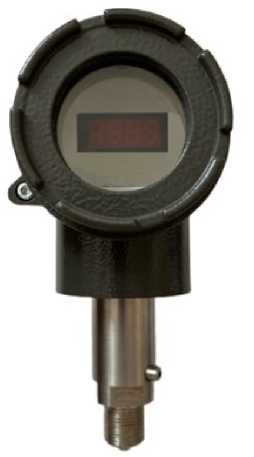

Рисунок № 7
Внешний вид.
Датчики давления

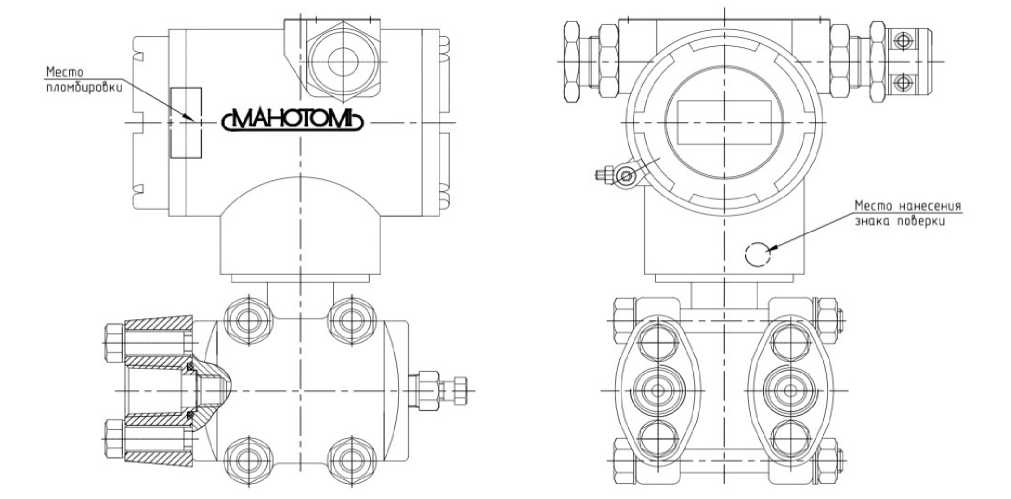

Рисунок № 8
Внешний вид.
Датчики давления
Рисунок № 9
Внешний вид.
Датчики давления
Рисунок № 10
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства - 30.08.2029
Номер записи - 194902
ID в реестре СИ - 1418699
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года для датчиков с пределами допускаемой основной погрешности от ±0,06% до ±0,1 % (не включ.); 3 года для датчиков с пределами допускаемой основной погрешности от ±0,1%
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДМ5017ДИ1-ЖКИ, ДМ5017ДИ1-Ех_ЖКИ, ДМ5017ДИ1-Ех-ЖКИ, ДМ5017ДИ1-Ех, ДМ5017ДИ1, ДМ5017ДИ-ЖКИ, ДМ5017ДД-ЖКИ, ДМ5017ДД-Ех-ЖКИ, ДМ5017ДД-Ех, ДМ5017ДВИ1-ЖКИ, ДМ5017ДВИ1-Ех-ЖКИ, ДМ5017ДВИ1, ДМ5017ДВИ-ЖКИ, ДМ5017ДВ1-Ех-ЖКИ, ДМ5017-ДИ1, ДМ5017-Ex-ДИ1, ДМ5017-Ex-ДВИ1, ДМ5017,
Производитель
Изготовитель - Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 299
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1059 дн.
Приказы РСТ, где упоминается данный тип СИ
№2400 от 2024.10.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№2056 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (1)
Наличие аналогов СИ: Датчики давления (ДМ5017)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18846-09 04.09.2029 |
Термометры манометрические показывающие сигнализирующие, ТМ 2030 Сг Открытое акционерное общество «Манотомь» (ОАО «Манотомь») (РОССИЯ г. Томск) |
2 года | |
|
58474-19 18.09.2029 |
Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые, М-ВУ, МВ-ВУ, В-ВУ Открытое акционерное общество «Манотомь» (ОАО «Манотомь») (РОССИЯ г. Томск) |
ОТ МП |
2 года |
|
93087-24 30.08.2029 |
Датчики давления, ДМ5017 Открытое акционерное общество «Манотомь» (ОАО «Манотомь») (РОССИЯ г. Томск) |
ОТ МП |
2 года для датчиков с пределами допускаемой основной погрешности от ±0,06% до ±0,1 % (не включ.); 3 года для датчиков с пределами допускаемой основной погрешности от ±0,1% |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Датчики давления (ДМ5017)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 5 | 4 | 1 | 0 | 5 | 4 | 1 | ||
| ОАО "МАНОТОМЬ" (RA.RU.312608) | 291 | 145 | 289 | 2 | 0 | 291 | 289 | 2 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ННК" (RA.RU.311614) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Датчики давления (ДМ5017)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчик имеет встроенное программное обеспечение (далее - ПО), предназначенное для:
-
- сбора, передачи, обработки и преобразования измерительной информации;
-
- управления ЖК-дисплеем;
-
- управления модулем реализации дополнительных функций.
Метрологически значимой частью ПО является часть «2.4» до ограничительной точки, влияние метрологически значимого ПО учтено при нормировании метрологических характеристик датчика
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
2.4.VX.X1 |
|
1ХХ - последовательность цифр, не являющаяся метрологически значимой частью ПО Х может принимать значения от 0 до 9 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на табличку, прикрепленную к датчику, методом гравирования и на титульный лист эксплуатационной документации - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Описание и работа» Руководства по эксплуатации
5Ш0.283.488.РЭ/5Ш0.283.492РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления ДМ5017ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1^107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давления до 1^105 Па»;
ТУ 26.51.52-063-00225590-2018 Датчики давления ДМ5017. Технические условия.
ПравообладательОткрытое акционерное общество «Манотомь» (ОАО «Манотомь») ИНН 7021000501
Юридический адрес: 634061, г. Томск, пр-кт Комсомольский, д. 62 Телефон: +7(3822) 28-88-88; факс +7(3822) 28-88-49
E-mail: priem@manotom.com
Web-сайт: www.manotom.com
Изготовитель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь») ИНН 7021000501Адрес: 634061, г. Томск, пр-кт Комсомольский, д. 62
Телефон: +7(3822) 28-88-88; факс +7(3822) 28-88-49
E-mail: priem@manotom.com
Web-сайт: www.manotom.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь») ИНН 7021000501Юридический адрес: 634061, г. Томск, пр-кт Комсомольский, д. 62 Телефон: +7(3822) 28-88-88; факс +7(3822) 28-88-49
E-mail: priem@manotom.com
Web-сайт: www.manotom.com
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный выходной сигнал постоянного тока и (или) цифровой сигнал.
Функционально датчик состоит из двух частей: преобразователя давления (далее - измерительный блок) и электронного блока. Датчики имеют унифицированный электронный блок.
Электронный блок датчика состоит из 4 модулей (1-3 постоянные, 4 -5 переменные):
-
- программируемая аналого-цифровая однокристальная микропроцессорная система PSOC 5LP (модуль №1);
-
- модуль интерфейсов и источника питания (модуль № 2);
-
- модуль интерфейса JTAG (модуль № 3);
-
- модуль жидкокристаллического индикатора (модуль № 4);
-
- модуль реализации дополнительных функций (модуль № 5).
Модуль № 1 устанавливается непосредственно в измерительный блок и является главной составной частью датчика, выполняет все функции обработки и преобразования сигналов, функции управления: модулем интерфейсов и источника питания, модулем жидкокристаллического индикатора. Модуль № 2 устанавливается в корпус датчика и формирует унифицированный выходной сигнал постоянного тока от 4 до 20 мА. Также данный модуль формирует цифровые сигналы протокола HART в выходном сигнале постоянного тока, цифровые сигналы интерфейса RS-485 и пропорциональные логические сигналы управления типа «сухой контакт». В модуль № 1 прошивается разработанное программное обеспечение датчика посредством модуля №3. В зависимости от исполнения датчика в нём может реализовываться модуль № 4, предназначенный для отображения измеренного значения давления.
В датчиках взрывозащищенного исполнения модуль № 5 не реализуется.
Измеряемые среды - газы и пары, в т.ч. кислород, неагрессивные некристаллизующиеся жидкости., а также углеводородный газ и водогазонефтяная эмульсия с содержанием сероводорода (H2S) и углекислого газа (СО;) до 25% объемных каждого, неорганических солей и парафина до 10 % весовых.
По защищенности от воздействия окружающей среды датчики в соответствии с ГОСТ Р 52931-2008 имеют исполнения:
-
- обыкновенное;
-
- защищенное от попадания внутрь изделия твердых тел (пыли), защищенные от попадания внутрь изделия воды;
-
- взрывозащищенные.
По способу соединения датчики во фланцевом исполнении имеют следующую модификацию:
-
- ДМ5017ДИ (датчик избыточного давления);
-
- ДМ5017ДА (датчик абсолютного давления);
-
- ДМ5017ДВ (датчик давления разрежения);
-
- ДМ5017ДВИ (датчик избыточного давления-разрежения);
-
- ДМ5017ДД (датчик разности давлений).
По способу соединения датчики в штуцерном исполнении (с внешней или внутренней резьбой) имеют следующую модификацию:
-
- ДМ5017ДИ1 (датчик избыточного давления);
-
- ДМ5017ДА1 (датчик абсолютного давления);
-
- ДМ5017ДВ1 (датчик давления разрежения);
-
- ДМ5017ДВИ1 (датчик избыточного давления-разрежения).
Датчики с обозначением «Ех» являются взрывозащищенными с использованием нескольких видов взрывозащиты. Датчики с видом взрывозащиты «d» -
«взрывонепроницаемая оболочка» имеют уровень взрывозащиты «взрывобезопасный» с маркировкой по взрывозащите «1Ex db IIC T5 Gb Х»и ГОСТ 31610.0-2019 и ГОСТ IEC 60079-1-2013. Датчики с «Искробезопасная электрическая цепь» имеют «особовзрывобезопасный» с маркировкой по взрывозащите
соответствуют требованиям видом взрывозащиты «i» -уровень
«0Ex ia IIC
взрывозащиты
T5 Ga X» и
соответствует требованиям ГОСТ 31610.0-2019 и ГОСТ 31610.11-2014.
светодиодным
По требованию потребителя датчики могут быть изготовлены со индикатором, с сигнализирующим устройством и (или) с магнитным-герконовым модулем для непосредственного управления функциями датчиков давления на месте установки.
Датчики могут применяться для преобразования измеряемых значений давления в параметры сред связанные с давлением - уровень и плотность жидкостей, расход жидкости, пара и газа в электрический унифицированный выходной сигнал постоянного тока, а также цифровой сигнал.
Код заказа датчиков:
ДМ5017ДИХ - ХХ- ХХ- Кис - X/ХХ -ХХ - ХХ- ХХ - ХХ - ХХ- РК - ХХ - Э - Х - ТУ 26.51.52-063-00225590-2018 обозначение датчика (для датчиков штуцерного исполнения указывается «1») исполнение по взрывозащите климатическое исполнение
измеряемая среда (заполняется только для кислорода)_____________________
код модели уровень статического давления (для датчиков дифференциального давления) верхний предел измерений с указанием единицы измерения предел допускаемой основной погрешности степень защиты по ГОСТ 14254-2015 наличие ЖК/СДИ-дисплея или сигнализирующего устройства (Сг)
наличие интерфейса RS-485 и цифрового выходного сигнала HART, ModBus или ProfiBus
наличие режима «Калибратор» наличие комплекта монтажных частей экспортное исполнение
обозначение резьбы (для датчиков штуцерного исполнения)
обозначение технических условий______________________________________________________________
Примечание: За базовое исполнение приняты сле^^ющие исполнения приборов: степень защиты - IP66.
Фотографии общего вида датчиков приведены на рисунках 1 - 5.
Рисунок 2 - Фотографии общего вида датчиков давления ДМ5017 фланцевого исполнения с индикатором
Рисунок 1 - Фотографии общего вида датчиков давления ДМ5017 фланцевого исполнения без индикатора
Рисунок 3 - Фотография общего вида датчиков давления ДМ5017 штуцерного исполнения с индикатором
Рисунок 4 - Фотография общего вида датчиков давления ДМ5017 штуцерного исполнения без индикатора
Рисунок 5 - Фотографии общего вида датчиков давления ДМ5017 штуцерного исполнения с СДИ-дисплеем
Схема пломбирования от несанкционированного доступа внутрь датчиков давления ДМ5017 и место нанесения знака поверки приведены на рисунке 6.
Рисунок 6 - Схема пломбировки от несанкционированного доступа внутрь и место нанесения знака поверки датчиков давления ДМ5017
Заводской номер настоится в формате цифрового обозначения методом гравировки на техническую табличку, закрепленную на корпусе датчика. Место нанесения заводского номера и знака утверждения типа представлено на рисунке
7.
Место нанесения знака утверждения типа
ДМ5О17ДД-У2 - 3/16
ТУ 26.51.52-063-00226590-: вЕРХНтЙ ПРЕДЕЛ ИЗМЕРЕНИЙ
ЛРЩЕЛ ДОПУСКАЕМОЙ ОСНОеНОЙ ПОГРЕШНОСТИ *955 %
BbfX. СИГНАЛ (4-20> шА/НАНТ ПИТАНИЕ (12-40) V
[[|[ №24^00231
Место нанесения заводского номера
Рисунок 7 - Место нанесения заводского номера и знака утверждения типа на датчик
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Датчик |
- |
1 шт. |
|
Паспорт |
5Ш0.283.488ПС |
1 экз. (для исполнений «Ex»)* |
|
Паспорт |
5Ш0.283.493ПС |
1 экз.* |
|
Руководство по эксплуатации |
5Ш0.283.488РЭ |
1 экз.* |
|
Руководство по эксплуатации |
5Ш0.283.492РЭ |
1 экз. (для исполнений «Ex»)* |
|
Методика поверки |
- |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012 |
- |
1 экз. (для датчиков взрывозащищенного исполнения) |
|
ПО на USB-накопителе |
1 шт. | |
|
Магнитный карандаш |
1 шт. | |
|
Комплект монтажных частей |
1 шт.* | |
|
HART-коммуникатор | ||
|
Преобразователь RS-485-USB |
Примечания:
-
1. При поставке партии датчиков допускается прилагать по одному экземпляру руководства по эксплуатации, методики поверки и сертификата соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 на каждые десять датчиков, отправляемых в один адрес, если иное количество не оговорено при заказе.
-
2. При поставке датчиков на экспорт количество отправляемой документации -согласно договору (контракту), если в договоре (контракте) оговорено иное, чем в таблице 5, количество документации.
-
3. Позиции, отмеченные * поставляются в соответствии с заказом.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений 1) 2) 3) ДМ5017ДИ, ДМ5017ДИ-Ех (фланцевое исполнение): код модели 1, кПа |
от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30 |
|
код модели 2, кПа |
от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00 |
|
код модели 3, кПа |
от 0 до 6,00; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00 |
|
код модели 4, кПа |
от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00 |
|
код модели 5, кПа |
от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600, 00; от 0 до 630,00; от 0 до 1000,00; от 0 до 1600,00; от 0 до 2500,00 |
|
Наименование характеристики |
Значение |
|
код модели 6, МПа |
от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50;от 0 до 4,00; от 0 до 6,00 |
|
код модели 7, МПа |
от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60;от 0 до 2,50; от 0 до 4,00; от 0 до 6,00;от 0 до 6,30; от 0 до 10,00; от 0 до 16,00 |
|
код модели 8, МПа |
от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00 |
|
Диапазоны измерений 1) 2) 3) ДМ5017ДИ1, ДМ5017ДИ1-Ех, (штуцерное исполнение): | |
|
код модели 3, кПа код модели 4, кПа |
от 0 до 6,00; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00 от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00 |
|
код модели 5, кПа |
от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600, 00; от 0 до 630,00; от 0 до 1000,00; от 0 до 1600,00; от 0 до 2500,00 |
|
код модели 6, МПа |
от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50;от 0 до 4,00; от 0 до 6,00 |
|
код модели 7, МПа |
от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60;от 0 до 2,50; от 0 до 4,00; от 0 до 6,00;от 0 до 6,30; от 0 до 10,00; от 0 до 16,00 |
|
код модели 8, МПа |
от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00 |
|
Наименование характеристики |
Значение |
|
код модели 9, МПа |
от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00 |
|
код модели 10, МПа |
от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00 |
|
код модели 11, МПа |
от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00 |
|
Диапазоны измерений 1) 2) 3) ДМ5017ДА, ДМ5017ДА-Ех, (фланцевое исполнение): | |
|
код модели 2, кПа |
от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00 |
|
код модели 3, кПа |
от 0 до 6,00; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00 |
|
код модели 4, кПа |
от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00 |
|
код модели 5, кПа |
от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600, 00; от 0 до 630,00; от 0 до 1000,00; от 0 до 1600,00 |
|
код модели 6, МПа |
от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50;от 0 до 4,00; от 0 до 6,00 |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений 1) 2) 3) ДМ5017ДА1, ДМ5017ДА1-Ех, (штуцерное исполнение): | |
|
код модели 2, кПа |
от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00;от 0 до 60,00; от 0 до 63,00; от 0 до 100,00 |
|
код модели 3, кПа |
от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00;от 0 до 63,00; от 0 до 100,00; от 0 до 160,00, от 0 до 250,00 |
|
код модели 4, кПа |
от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00 |
|
код модели 5, кПа |
от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00; от 0 до 630,00; от 0 до 1000,00 |
|
код модели 6, кПа |
от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00; от 0 до 630,00; от 0 до 1000,00; от 0 до 1600,00; от 0 до 2500,00 |
|
код модели 7, МПа |
от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00 |
|
Диапазоны измерений 1) 2) 3) 6) ДМ5017ДД, ДМ5017ДД-Ех, (фланцевое исполнение): | |
|
код модели 1, кПа |
от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30 |
|
код модели 2, кПа |
от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00 |
|
Наименование характеристики |
Значение |
|
код модели 3, кПа |
от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00 |
|
код модели 4, кПа |
от 0 до 6,00; от 0 до 6,30 от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00 |
|
код модели 5, кПа |
от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00; от 0 до 630,00 |
|
код модели 6, кПа |
от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00; от 0 до 630,00; от 0 до 1000,00;от 0 до 1600,00; от 0 до 2500,00 |
|
код модели 7, МПа |
от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30 |
|
Диапазоны измерений 1) 2) 3) ДМ5017ДВ, ДМ5017ДВ-Ех, (фланцевое исполнение): | |
|
код модели 3, кПа |
от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00 |
|
Диапазоны измерений 1) 2) 3) ДМ5017ДВ1, ДМ5017ДВ1-Ех, (штуцерное исполнение): | |
|
код модели 3, кПа |
от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00 |
Наименование характеристики
Значение
Диапазоны измерений 1) 2) 3) ДМ5017ДВИ, ДМ5017ДВИ-Ех, (фланцевое исполнение):
код модели 1, кПа
от -0,125 до +0,125; от -0,315 до +0,315; от -0,800 до +0,800; от -2,000 до +2,000;
от -0,200 до +0,200; от -0,500 до +0,500; от -1,250 до +1,250; от -3,150 до +3,150
код модели 2, кПа
от -0,50 до +0,50; от -1,25 до +1,25; от -3,15 до +3,15;
от -8,00 до +8,00; от -12,50 до +12,50
код модели 3, кПа
от -0,80 до +0,80; от -2,00 до +2,00; от -5,00 до +5,00;
от -3,00 до +3,00; от -5,00 до +5,00; от -8,00 до +8,00; от -12,50 до +12,50; от -20,00 до +20,00; от -31,50 до +31,50; от -50,00 до +50,00
Диапазоны измерений 1) 2) 3)
ДМ5017ДВИ1, ДМ5017ДВИ1-Ех, (штуцерное исполнение):
код модели 3, кПа
от -100,00 до +60,00
код модели 4, кПа
от -100,00 до +60,00; от -100,00 до +150,00; от -100,00 до +300,00; от -100,00 до +500,00
код модели 5, кПа
от -100,00 до +60,00; от -100,00 до +150,00; от -100,00 до +300,00; от -100,00 до +500,00; от -100,00 до +900,00; от -100,00 до +1500,00; от -100,00 до +2400,00
|
Наименование характеристики |
Значение | ||
|
Пределы допускаемой основной приведенной (от диапазона измерений) |
Код модели |
(P max/P в)<4 |
(P max/P в)>4 |
|
погрешности у, %1) 4) 7) |
1, 2, 11 |
0,25 |
0,05+0,05 •(Pmax/Рв) |
|
0,50 | |||
|
0,06 |
0,05•(Pmax/Pв)-0,14 | ||
|
0,10 |
0,05•(Pmax/Pв)-0,1 | ||
|
3-10 |
0,15 |
0,05•(Pmax/Pв)-0,05 | |
|
0,20 |
0,05 • (Pmax/Рв) | ||
|
0,25 |
0,05+0,05 •(Pmax/Рв) | ||
|
0,50 |
0,05+0,05 •(Pmax/Рв) | ||
|
Вариация цифровых и аналоговых п/ 1) 4) |
Код |
(P max/P в)<4 |
(P max/P в)>4 |
|
выходных сигналов, % 1) 4) |
модели | ||
|
1, 2, 11 |
0,25 |
0,05+0,05 •(Pmax/Рв) | |
|
0,50 | |||
|
0,06 |
0,05•(Pmax/Pв)-0,14 | ||
|
0,10 |
0,05•(Pmax/Pв)-0,1 | ||
|
3-10 |
0,15 |
0,05•(Pmax/Pв)-0,05 | |
|
0,20 |
0,05•(Pmax/Pв) | ||
|
0,25 |
0,05+0,05 •(Pmax/Pв) | ||
|
0,50 |
0,05+0,05 •(Pmax/Pв) | ||
|
Пределы допускаемой основной приведенной (от диапазона измерений) |
Код модели |
(P max/P в)<4 |
(P max /P в)>4 |
|
погрешности срабатывания |
1, 2, 11 |
0,25 |
0,05+0,05 •(Pmax/Pв) |
|
сигнализирующего устройства (в |
0,50 | ||
|
диапазоне температур окружающей |
0,06 |
0,05•(Pmax/Pв)-O,14 | |
|
среды от +21 до +25 °С), ус.у., % 1) 4) 7) |
0,10 |
0,05•(Pmax/Pв)-O,1 | |
|
3-10 |
0,15 |
0,05•(Pmax/Pв)-O,O5 | |
|
0,20 |
0,05•(Pmax/Pв) | ||
|
0,25 |
0,05+0,05•(Pmax/Pв) | ||
|
0,50 |
0,05+0,05 •(Pmax/Pв) | ||
|
Вариация срабатывания сигнализирующего устройства, % |
< 0,6 • |
ус.у | |
|
Пределы допускаемой дополнительной | |||
|
приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от | |||
|
нормальных условий (от +21 до +25 °С), %/10 °С | |||
|
- для у = 0,06 % от диапазона измерений |
0,055+0,015^(Ртах/Рв) |
(код модели 2-6) 4) | |
|
0,055+0,020^(Ртах/Рв) (код модели 1, 7-11) 4) | |||
|
0,075+0, |
015^(Ртах/Рв) |
(код модели 2-6) 4) | |
|
- для у > 0,1 % от диапазона измерений |
0,075+0,020^(Ртах/Рв) (код модели 1, 7-11) 4) | ||
|
Максимальное рабочее (статическое) | |||
|
избыточное давление для датчиков |
0,06; 0,07; 0,09; 0,50; 1,80; 3,50; 18,70 | ||
|
разности давлений (ДД), МПа 1) 5) | |||
Значение
_______Наименование характеристики____
Пределы допускаемой дополнительной относительной погрешности 5р датчиков разности давлений, вызванной воздействием рабочего избыточного давления, % 4) 7)____________________________
Выходные сигналы:
-
- аналоговый сигнал постоянного тока,
мА
-
- цифровой сигнал
_____- логический сигнал_________________
Нормальные условия измерений
-
- температура окружающей
среды, °С
-относительная влажность, %,
не более
_____- атмосферное давление, кПа_________
Примечания:
5p = ±(0,1 ’P ст/P ст max)
от 4 до 20
HART, ModBus, ProfiBus сухой контакт
от +21 до +25
80
от 84,0 до 106,7
-
1) Конкретные значения приведены в эксплуатационной документации.
-
2) По требованию заказчика датчики могут быть изготовлены в других единицах измерения, допущенных к применению в РФ.
-
3) Датчики давления ДМ5017 могут быть настроены на заводе-изготовителе на любой диапазон, лежащий внутри приведенного в таблице максимального диапазона измерений, но не менее наименьшего диапазона измерений (конкретные значения указаны в эксплуатационной документации).
-
4) Pmax - максимальный верхний предел диапазона измерений;
Рв - настроенный верхний предел диапазона измерений;
Рст - рабочее (статическое) избыточное давление;
Рст max - максимальное рабочее давление для данного исполнения.
-
5) По согласованию между потребителем и изготовителем приборы могут быть изготовлены с уровнем статического давления 10, 16, 25, 32 или 40 МПа.
-
6) По отдельному заказу датчики могут изготавливаться с отрицательным нижним пределом измерений до минус Рв (уточнять при заказе). В таком случае в условном обозначении датчика при заказе вместо верхнего предела измерений Рв необходимо указать требуемые диапазоны, например (-8,0-8,0) кПа.
-
7) Значение указано без учета знака.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 11,5 до 48,5 |
|
Потребляемая мощность, В^А, не более |
1 |
|
Защищенность от проникновения внешних твердых предметов и воды по ГОСТ 14254-2015 |
IP66, IP67 |
|
Группа исполнения и категория размещения по устойчивости к климатическим воздействиям по ГОСТ 15150-69 |
УХЛ3.1, У2, Т3, УХЛ1 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающей среды 1), °С
|
от -20 до +70 от -55 до +85 от -10 до +60 от -65 до +85 |
|
Относительная влажность, %, не более
|
98 при +25 °С 100 при +25 °С 98 при +35 °С |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более:
|
240x145x160 240x120x160 190x145x135 190x120x135 |
|
Масса, кг, не более
|
6 3 |
|
Примечания: 1) Режим работы датчиков давления со встроенным ЖК-дисплеем: При температуре ниже минус 20 °С происходит отключение ЖК-дисплея. Приборы продолжают работать без индикации текущего значения измеряемого параметра на ЖК-дисплее. После повышения температуры до минус 18 °С, происходит включение ЖК-дисплея. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка до отказа, ч, не менее |
100 000 |
