Номер по Госреестру СИ: 93121-24
93121-24 Штангенрейсмасы ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Штангенрейсмасы ЧИЗ (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.

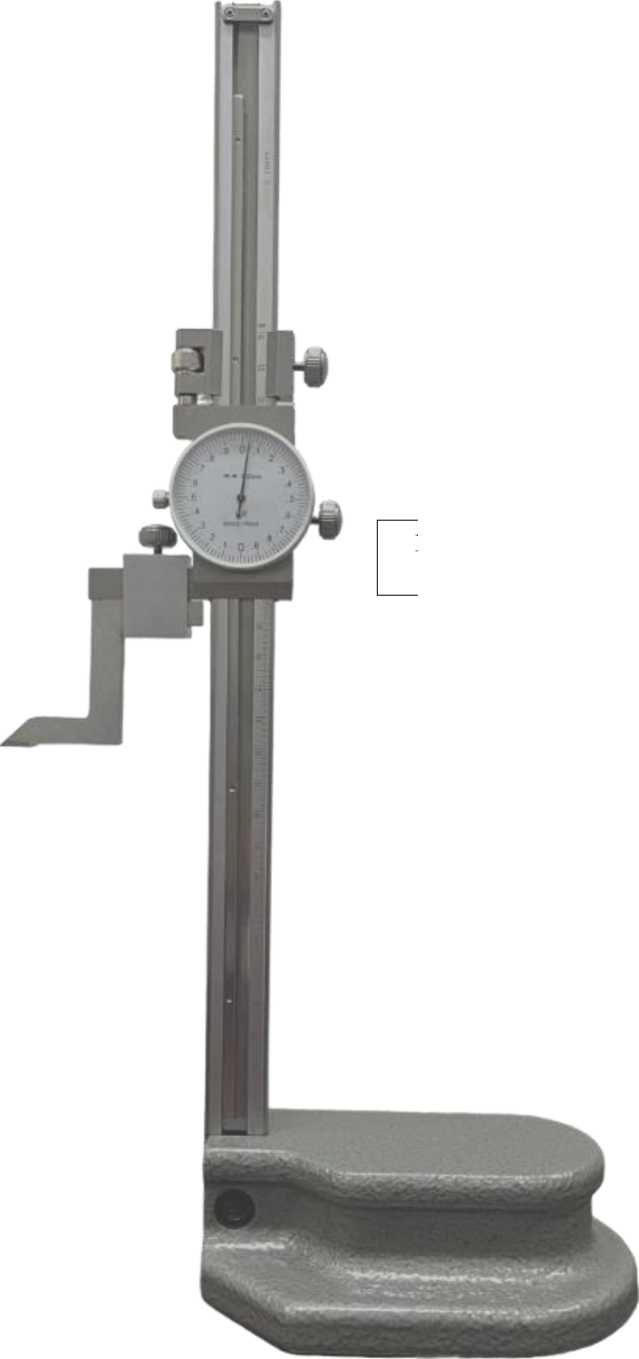

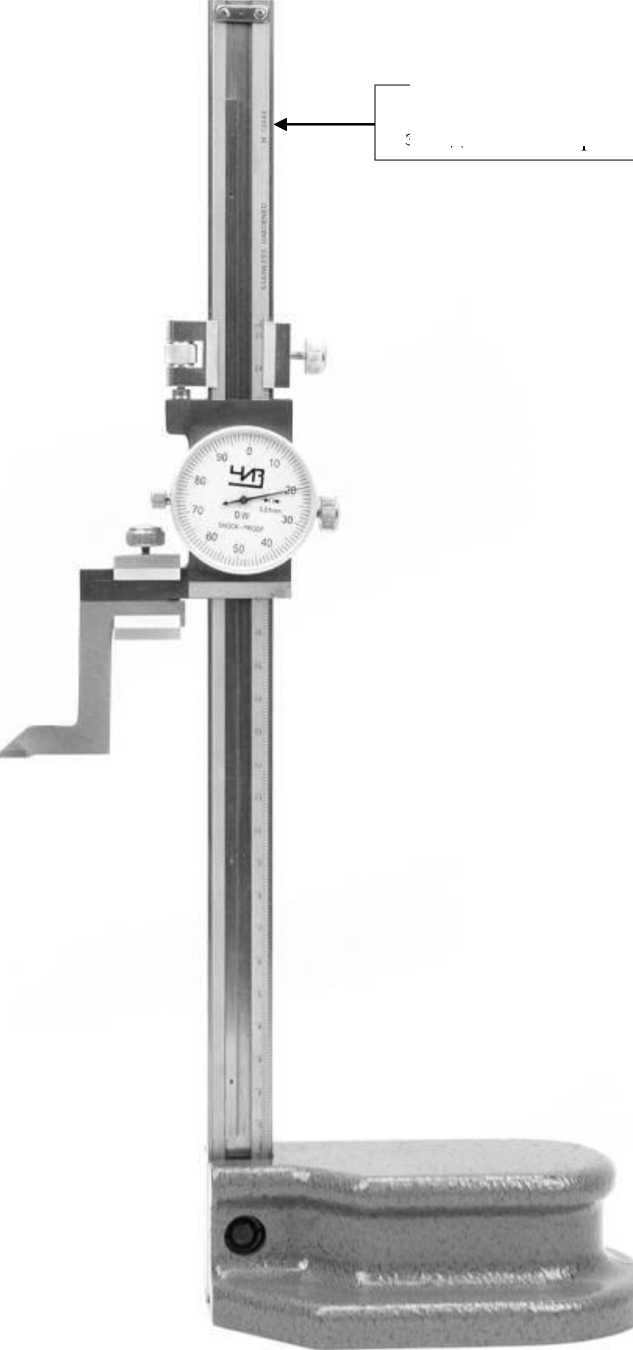

Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 1
Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 2

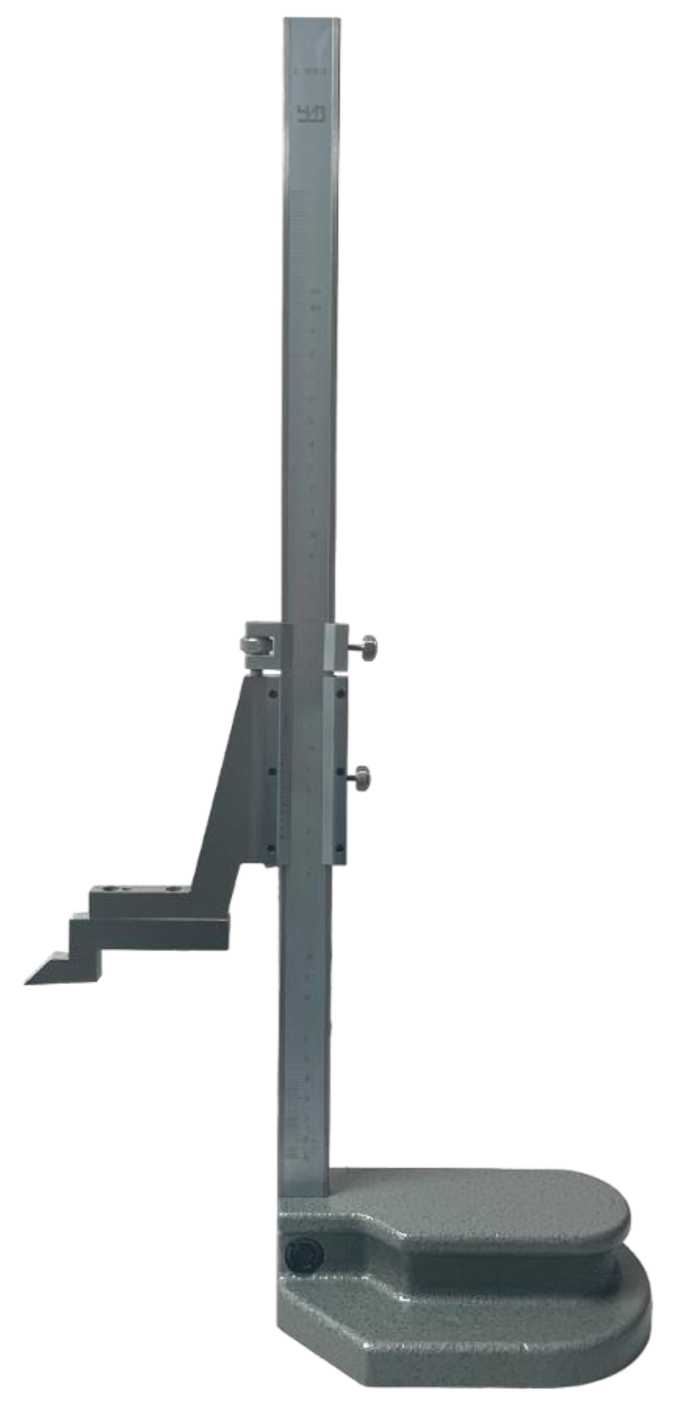

Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 3

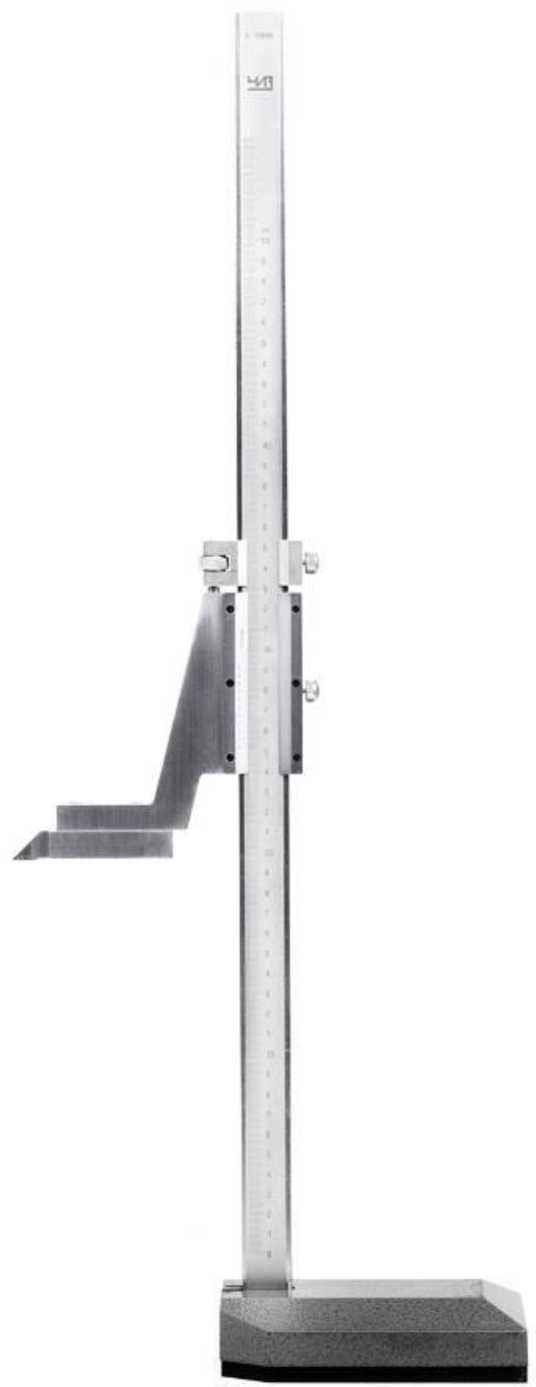

Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 4

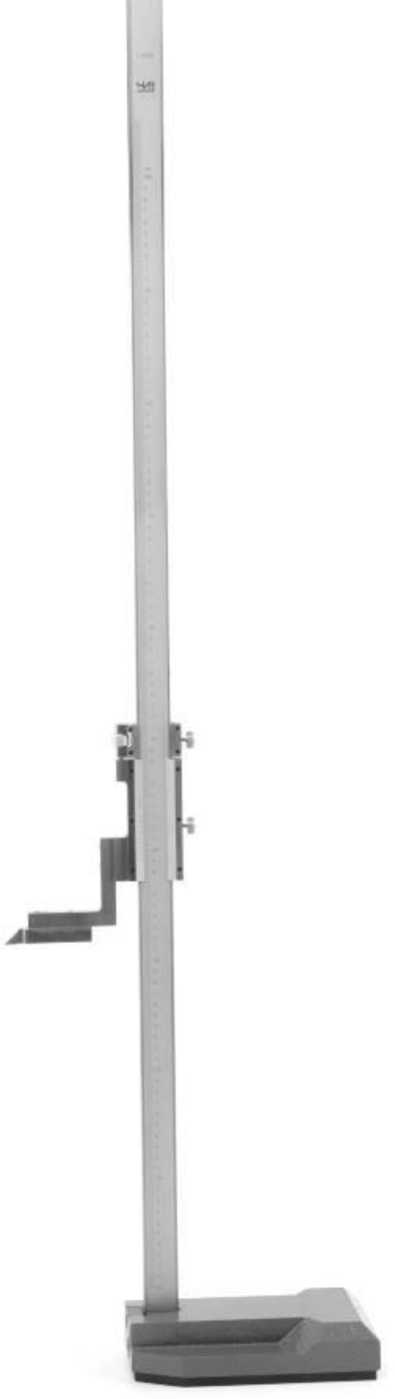

Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 5

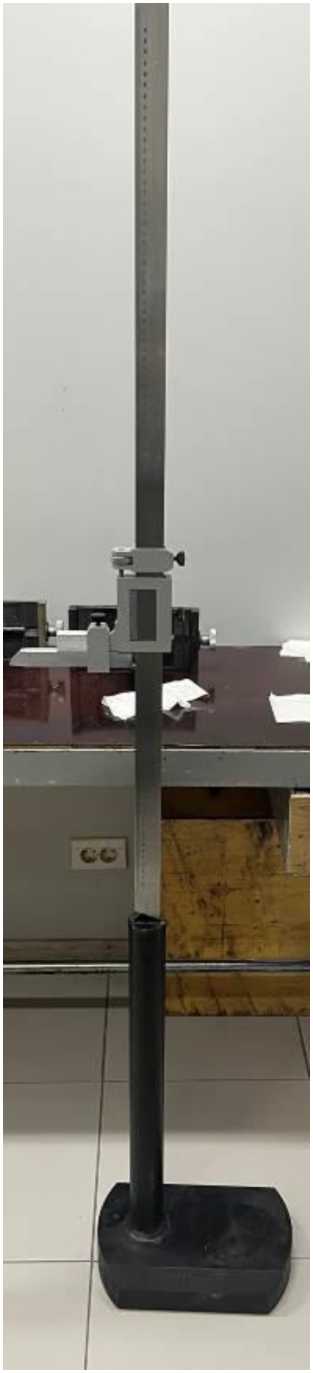

Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 6

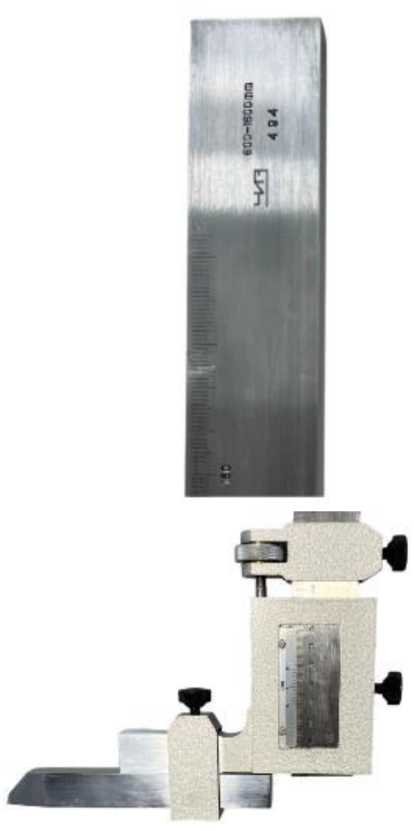

Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 7

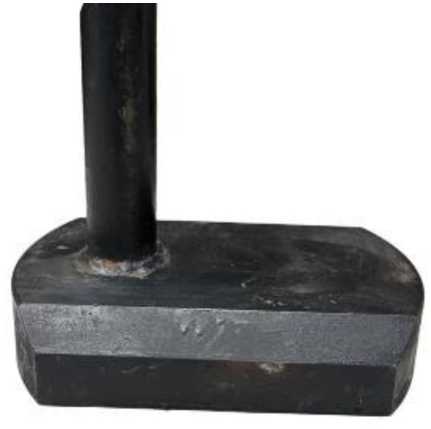

Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 8
Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 9
Внешний вид.
Штангенрейсмасы ЧИЗ
Рисунок № 10
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 04.09.2029
Номер записи - 194946
ID в реестре СИ - 1418814
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Штангенрейсмасы, ШРЦ, диапазон измерений от 0 до 300 мм, ШРЦ 0-500 мм, ц.д. 0,01 мм, ШРЦ 0-400 мм, ц.д. 0,01 мм, ШРЦ 0-300 мм, ц.д. 0,01 мм, ШРЦ 0-250 мм, ц.д. 0,01 мм, ШРЦ 0-1000 мм, ц.д. 0,01 мм, ШРЦ, ШРК, ШР-250, ШР 0-400 0,05, ШР 0-250 мм, ц.д. 0,05 мм, ШР 0-250 0,05, ШР 0-250, ШР 0-200 мм, ц.д. 0,05 мм, ШР, ЧИЗ, мод. ШРЦ-500-0,01, мод. ШРК,
Производитель
Изготовитель - Optim Consult International Co. Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 291
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 89
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Штангенрейсмасы ЧИЗ (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Optim Consult International Co. Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93121-24 04.09.2029 |
Штангенрейсмасы ЧИЗ, Обозначение отсутствует Optim Consult International Co. Limited (КИТАЙ ) |
ОТ МП |
1 год |
|
93317-24 27.09.2029 |
Штангенглубиномеры ЧИЗ, Обозначение отсутствует Optim Consult International Co. Limited (КИТАЙ ) |
ОТ МП |
1 год |
|
93922-24 27.11.2029 |
Штангенциркули, Обозначение отсутствует Optim Consult International Co. Limited (КИТАЙ ) |
ОТ МП |
1 год |
|
94057-24 11.12.2029 |
Линейки измерительные металлические, ЧИЗ Optim Consult International Co. Limited (КИТАЙ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Штангенрейсмасы ЧИЗ (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АК "ТУЛАМАШЗАВОД" (RA.RU.312381) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО НПП "ЧИЗ" (RA.RU.311575) | 14 | 14 | 14 | 0 | 0 | 14 | 14 | 0 | ||
| АО "ПНТЗ" (RA.RU.312654) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 11 | 2 | 9 | 2 | 0 | 11 | 9 | 2 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 224 | 138 | 223 | 1 | 0 | 224 | 223 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 7 | 2 | 5 | 2 | 0 | 7 | 5 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 2 | 0 | 0 | 1 | 1 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 13 | 3 | 13 | 0 | 0 | 13 | 13 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Штангенрейсмасы ЧИЗ (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Optim Consult International Co. Limited. «Штангенрейсмасы ЧИЗ».
ПравообладательOptim Consult International Co. Limited, КНР
Адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Штангенрейсмасы изготавливаются следующих модификаций:
-
- ШР - с отсчетом по нониусу;
-
- ШРК - с отсчетом по круговой шкале;
-
- ШРЦ - с цифровым отсчетным устройством.
Штангенрейсмасы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.
Принцип действия штангенрейсмасов модификации ШР основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов модификации ШРК основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенрейсмасов модификации ШРЦ основан на преобразовании линейного перемещения рамки штангенрейсмаса в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический дисплей цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Каждая модификация штангенрейсмасов имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений и значениями отсчета по нониусу (ценой деления круговой шкалы отсчетного устройства, шагом дискретности цифрового отсчетного устройства), габаритными характеристиками и массой.
Штангенрейсмасы модификации ШР состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом со стопорным винтом, перемещающейся вдоль штанги, устройства тонкой установки рамки, измерительной ножки.
Штангенрейсмасы модификации ШРК состоят из основания, штанги с миллиметровой шкалой, рамки с круговой шкалой со стопорным винтом, перемещающейся вдоль штанги, устройства тонкой установки рамки, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Штангенрейсмасы модификации ШРЦ состоят из основания, штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея со стопорным винтом, которая перемещается вдоль штанги, устройства тонкой установки рамки, измерительной ножки, источника питания.
Сведения об исполнении штангенрейсмасов указываются в паспорте и заполняются руки.
от
на
на
Цвет и форма основания штангенрейсмасов могут отличаться от указанных рисунках 1 - 9, что не влияет на метрологические характеристики штангенрейсмасов.
Цвет циферблата у штангенрейсмасов модификации ШРК не влияет метрологические характеристики и может отличаться от указанного на рисунках 5 и 6.
Цвет и форма корпуса цифрового отсчетного устройства, расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунках 7 -9, что не влияет на метрологические характеристики штангенрейсмасов.
К данному типу средств измерений относятся штангенрейсмасы торговой марки «ЧИЗ»
Товарный знак наносится на паспорт штангенрейсмасов типографским
методом и на нерабочую лицевую или оборотную поверхности штанги или циферблат круговой шкалы краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую часть лицевой или оборотной поверхности штанги методом лазерной маркировки, краской или травлением. Общий вид и место нанесения заводского номера представлены на рисунках 1, 5 и 7.
Возможность нанесения знака поверки на средство измерений отсутствует.

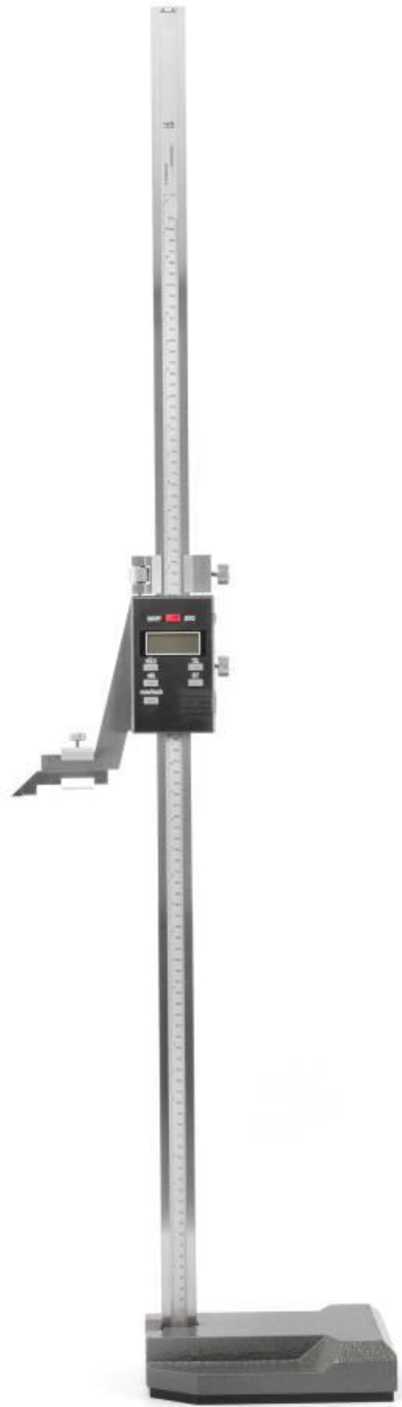

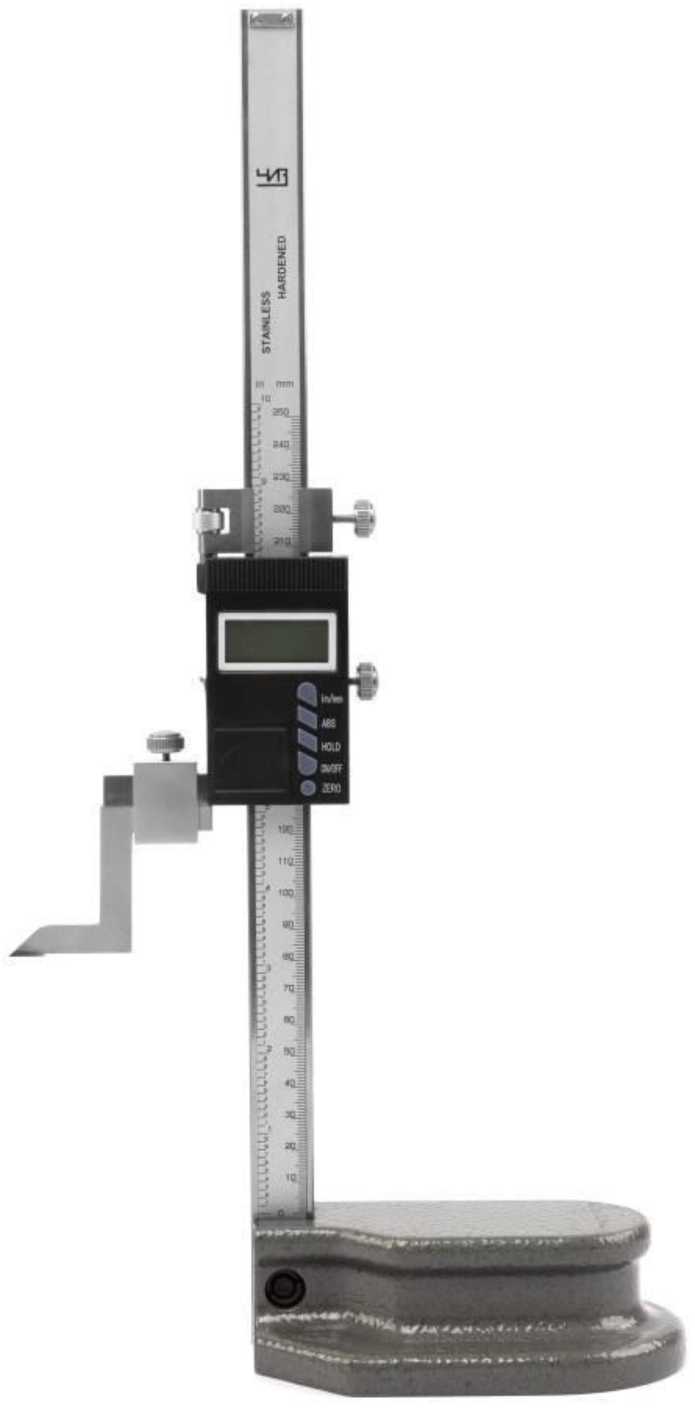

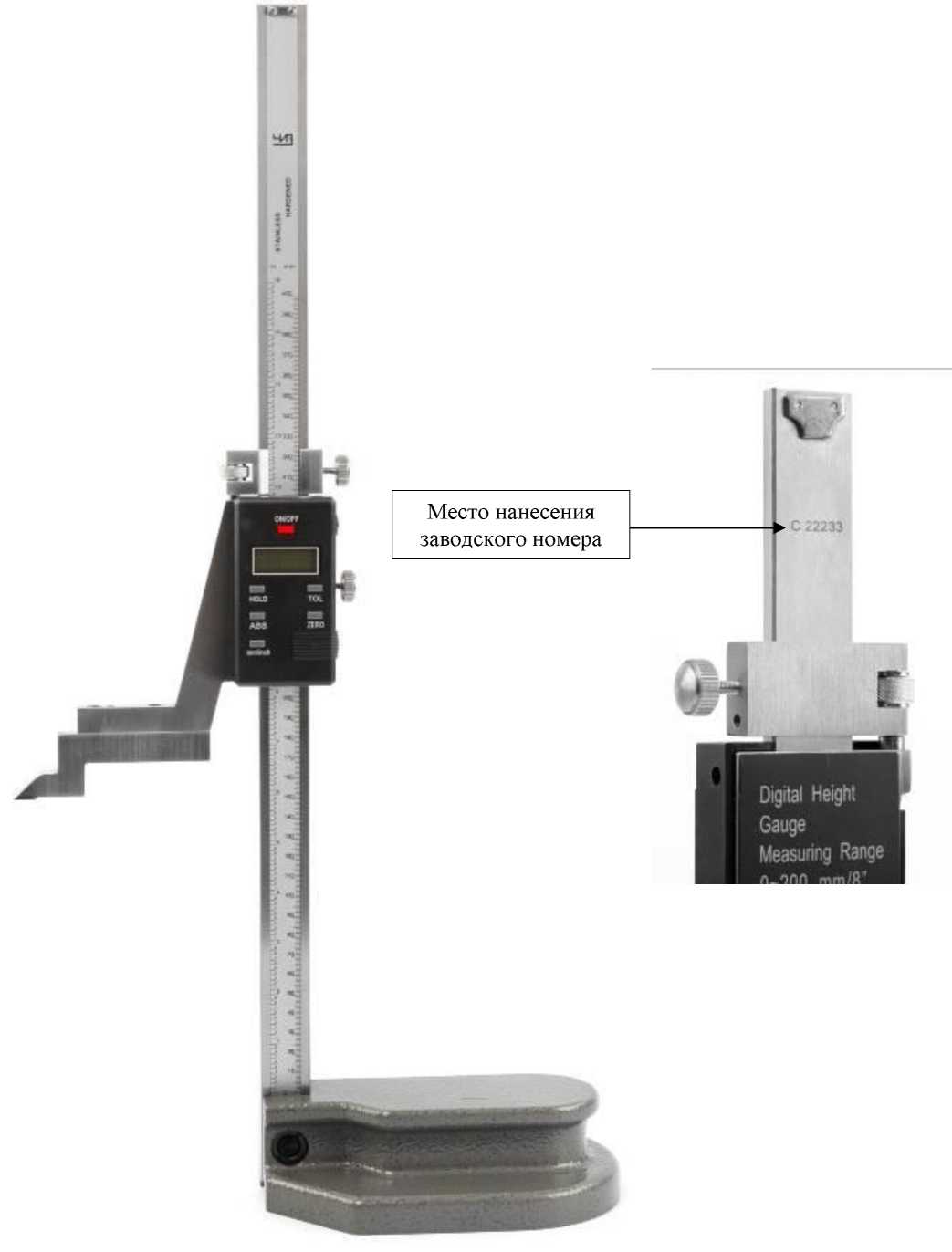

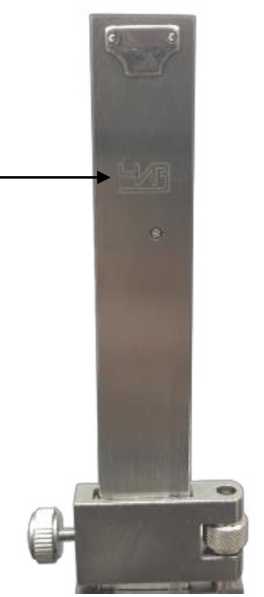

Общий вид штангенрейсмасов указан на рисунках 1 - 9.
Пломбирование штангенрейсмасов от несанкционированного доступа
не предусмотрено.

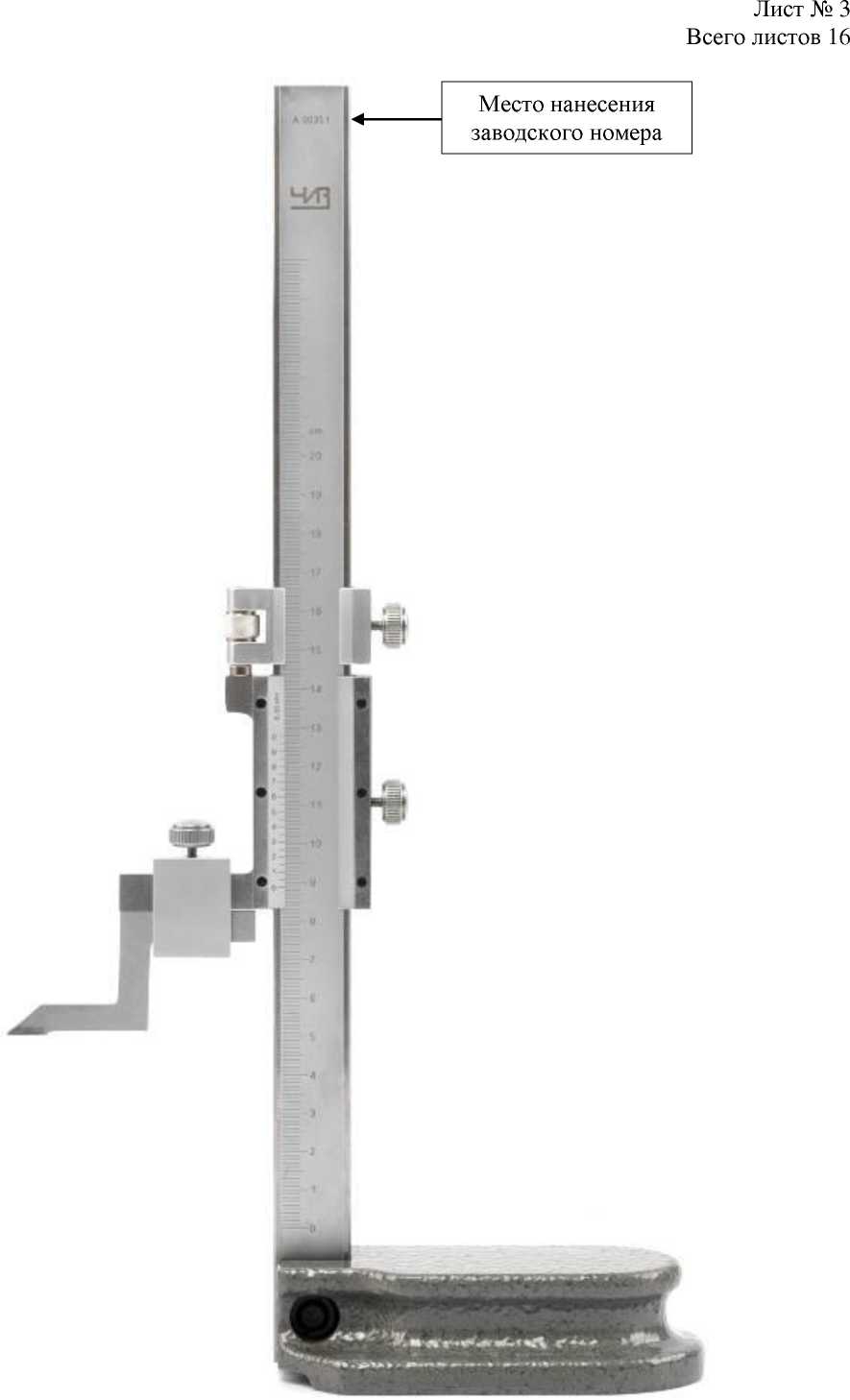

Рисунок 1 - Общий вид штангенрейсмасов модификации ШР и место нанесения заводского номера
Место нанесения
заводского номера
Место нанесения
товарного знака

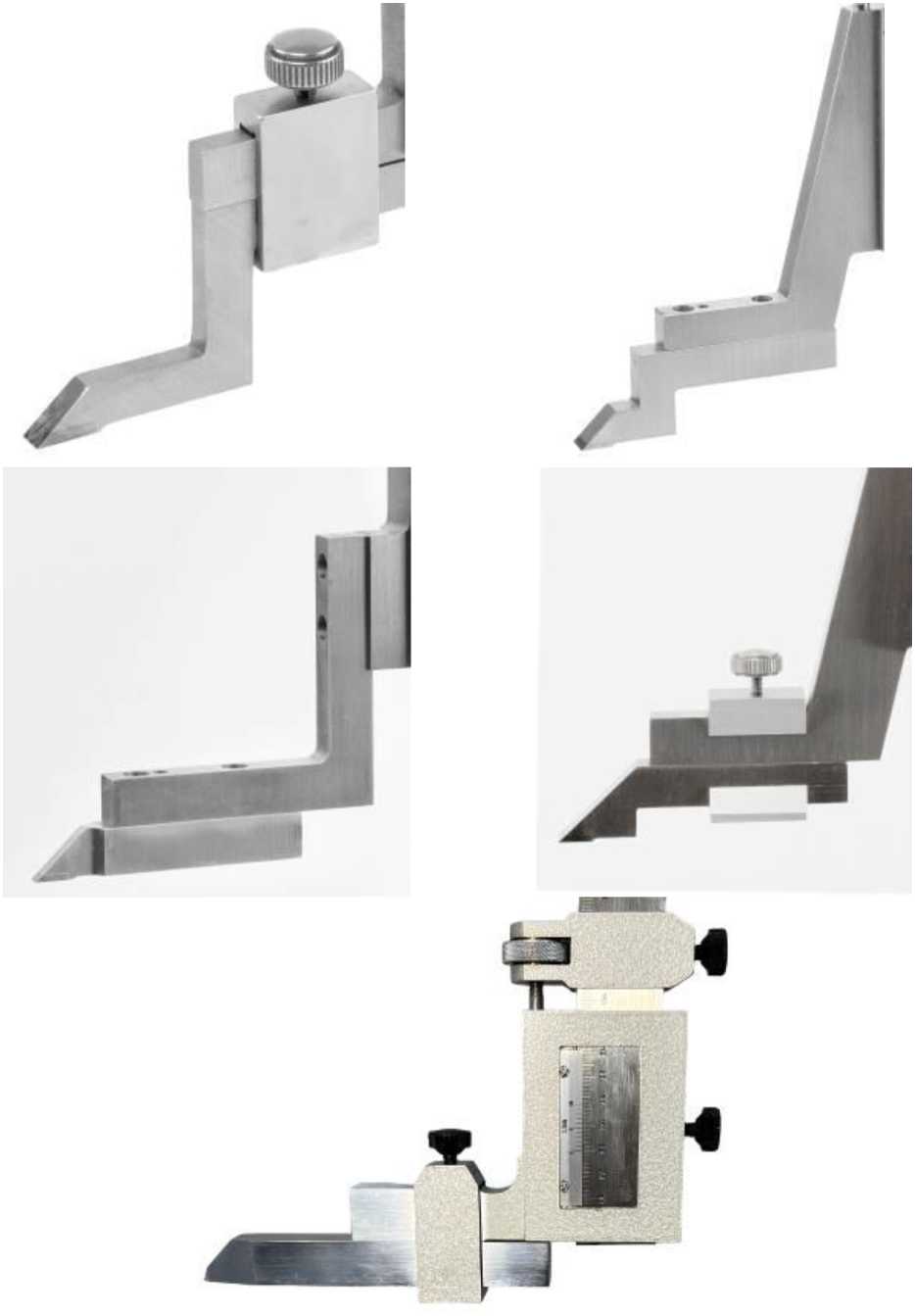

Рисунок 10 - Варианты исполнения измерительных ножек штангенрейсмасов
Таблица 1 - Метрологические характеристики штангенрейсмасов
Модификация
Диапазон измерений, мм
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм
ШР
ШРК
ШРЦ
от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 40 до 400 от 0 до 500 от 0 до 600 от 0 до 630 от 60 до 630 от 0 до 1000 от 100 до 1000 от 0 до 1500 от 0 до 1600 от 600 до 1600 от 0 до 2000 от 0 до 2500 от 1500 до 2500
от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 0 до 500 от 0 до 600 от 0 до 630 от 0 до 1000 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 0 до 500 от 0 до 600 от 0 до 630 от 0 до 1000 от 0 до 1500 от 0 до 1600 от 0 до 2000 от 0 до 2500
0,02; 0,05; 0,10
0,01; 0,02; 0,05
0,01
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модификации ШР
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов со значением отсчета по нониусу, мм | |||||
|
0, |
02 |
0, |
05 |
0,1 | ||
|
Исп.1 |
Исп.2 |
Исп. 1 |
Исп.2 |
Исп.1 |
Исп.2 | |
|
от 0 до 400 включ. |
±0,04 |
±0,06 |
±0,05 |
±0,10 |
±0,10 |
±0,20 |
|
св. 400 до 630 включ. |
±0,06 |
±0,08 | ||||
|
св. 630 до 1000 включ. |
±0,08 |
±0,10 |
±0,10 |
±0,15 | ||
|
св. 1000 до 1600 включ |
±0,10 |
±0,14 |
±0,15 |
±0,20 |
±0,20 |
±0,30 |
|
св. 1600 до 2500 |
±0,15 |
±0,20 |
±0,20 |
±0,25 |
±0,30 |
±0,40 |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модификаций ШРК и ШРЦ
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов | |||||
|
модификации ШРК с ценой деления круговой шкалы отсчетного устройства, мм |
модификации ШРЦ с шагом дискретности цифрового отсчетного устройства, мм | |||||
|
0,01; 0,02 |
0, |
05 |
0,01 | |||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |
|
от 0 до 250 включ. |
±0,04 |
±0,06 |
±0,05 |
±0,10 |
±0,03 |
±0,05 |
|
св. 250 до 400 включ. |
±0,06 |
±0,08 |
±0,04 |
±0,06 | ||
|
св. 400 до 630 включ. |
±0,08 |
±0,10 |
±0,10 |
±0,15 |
±0,05 |
±0,07 |
|
св. 630 до 1000 включ. |
±0,10 |
±0,12 |
±0,07 |
±0,09 | ||
|
св. 1000 до 1600 включ. |
- |
- |
- |
- |
±0,10 |
±0,15 |
|
св. 1600 до 2500 |
- |
- |
- |
- |
±0,20 |
±0,25 |
Таблица 4 - Допуски параллельности и прямолинейности измерительной поверхности ножки
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной поверхности ножки относительно | |
|
основания, мм: | |
|
- при цене деления круговой шкалы 0,01 и 0,02 мм и шаге дискретности 0,01 мм |
0,006 |
|
- при значении отсчета по нониусу 0,02 и 0,05 мм и цене деления круговой шкалы | |
|
0,05 мм |
0,010 |
|
- при значении отсчета по нониусу 0,1 мм |
0,012 |
|
Допуск прямолинейности измерительной поверхности ножки, мм |
0,005 |
Таблица 5 - Габаритные размеры и масса
|
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
от 0 до 200 |
185 |
70 |
360 |
2,0 |
|
от 0 до 250 |
215 |
100 |
430 |
2,5 |
|
от 0 до 300 |
270 |
110 |
485 |
2,6 |
|
от 0 до 400 |
320 |
130 |
650 |
4,5 |
|
от 40 до 400 | ||||
|
от 0 до 500 |
320 |
130 |
710 |
4,8 |
|
от 0 до 600 |
335 |
130 |
795 |
5,3 |
Окончание таблицы 5
|
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
от 0 до 630 |
335 |
130 |
825 |
5,7 |
|
от 60 до 630 | ||||
|
от 0 до 1000 |
340 |
165 |
1260 |
14,0 |
|
от 100 до 1000 | ||||
|
от 0 до 1500 |
425 |
215 |
1880 |
29,0 |
|
от 0 до 1600 |
425 |
215 |
1980 |
30,0 |
|
от 600 до 1600 | ||||
|
от 0 до 2000 |
470 |
260 |
2350 |
35,0 |
|
от 0 до 2500 |
550 |
350 |
2910 |
45,0 |
|
от 1500 до 2500 |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +30 80 |
|
Таблица 7 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений1) |
15000 |
1) - Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее верхнего предела измерения штангенрейсмаса.
