Номер по Госреестру СИ: 94057-24
94057-24 Линейки измерительные металлические
(ЧИЗ)
Назначение средства измерений:
Линейки измерительные металлические ЧИЗ (далее по тексту - линейки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.

Внешний вид.
Линейки измерительные металлические
Рисунок № 1

Внешний вид.
Линейки измерительные металлические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы и техническое обслуживание» документа «Линейки измерительные металлические ЧИЗ. Паспорт.»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствуизмеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Optim Consult International Co. Limited «Линейки измерительные металлические ЧИЗ».
ПравообладательOptim Consult International Co. Limited, КНР
Адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong, China.
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)111524, г. Москва, ул. Электродная, д. 2, стр. 23
Тел.: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Принцип действия линеек основан на непосредственном сравнении шкалы линейки с линейными размерами объекта.
Линейки представляют собой металлическую ленту, на которую нанесены оцифрованные миллиметровые шкалы.
Линейки выпускаются следующих исполнениях:
-
I- с одной шкалой;
-
II- с двумя шкалами.

наносится на паспорт линеек типографским методом, на лицевой стороны линейки краской, методом лазерной
Товарный знак свободный от шкалы участок маркировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв русского алфавита, наносится на оборотную сторону линейки методом лазерной маркировки или краской.
Возможность нанесения знака поверки на средство измерений отсутствует.

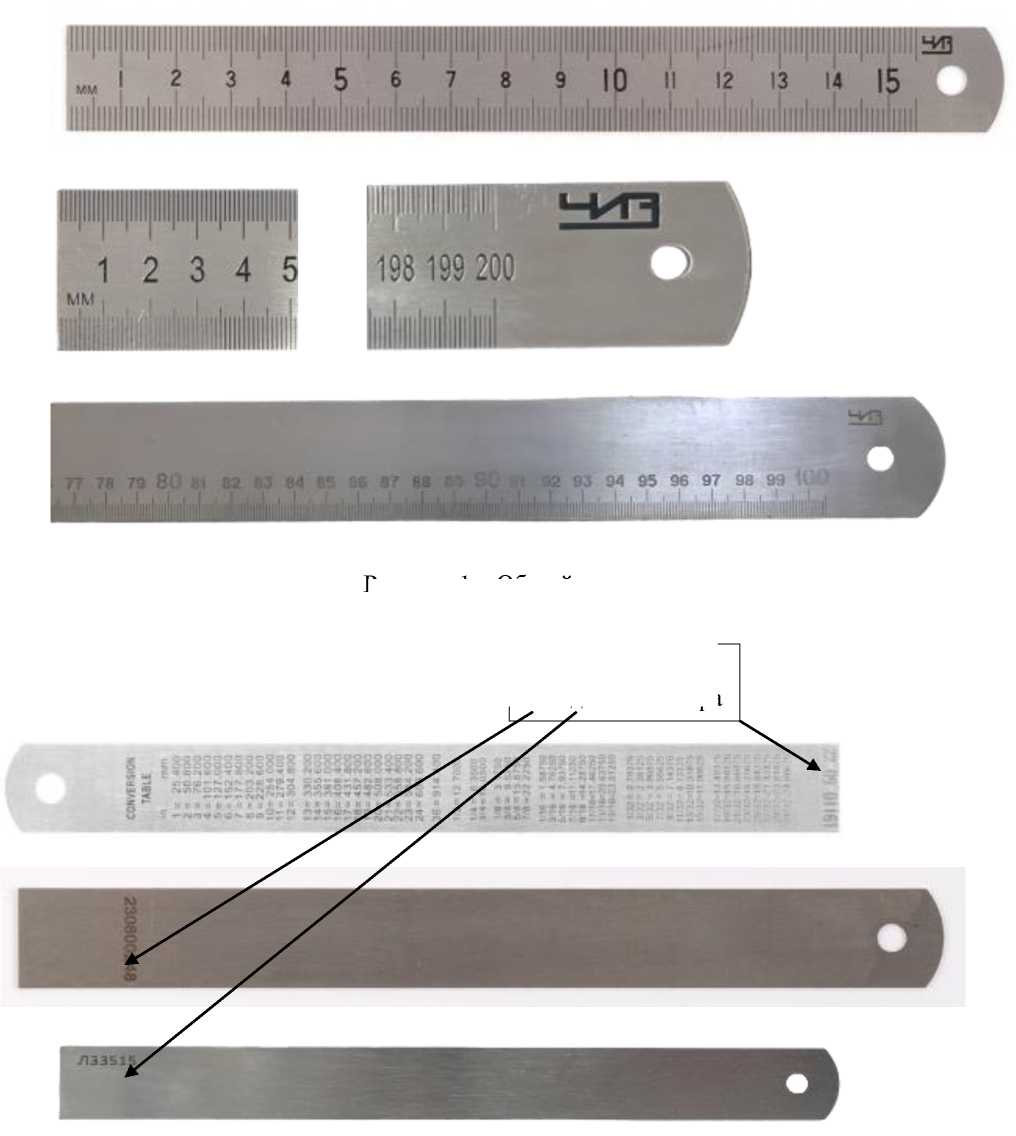

Общий вид линеек указан на рисунках 1. Общий вид оборотной стороны и место нанесения заводского номера представлены на рисунке 2.
Пломбирование линеек не предусмотрено.
Рисунок 2 - Общий вид линеек: оборотная сторона линеек с указанием места нанесения заводского номера
Рисунок 1 - Общий вид линеек
Место нанесения
заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Исполнение 1 |
Исполнение 2 | |||
|
Пределы измерения линеек, мм |
150 | |||
|
300 | ||||
|
500 | ||||
|
1000 | ||||
|
1500 | ||||
|
2000 | ||||
|
3000 | ||||
|
Цена деления, мм |
1,0 | |||
|
Пределы допускаемой абсолютной погрешности при измерении общей длины шкалы и расстояния между любым | ||||
|
штрихом и началом или концом шкалы, мм: - до 300 мм |
±0,10 |
±0,30 | ||
|
- св. 300 мм до 500 мм включ. |
±0,15 |
±0,40 | ||
|
- св. 500 мм до 1000 мм включ. |
±0,20 |
±0,50 | ||
|
- св. 1000 мм до 1500 мм включ. |
±0,25 |
±0,70 | ||
|
- св. 1500 мм до 2000 мм включ. |
±0,30 |
±1,00 | ||
|
- св. 2000 мм до 3000 мм включ. |
±0,60 |
±1,30 | ||
|
Допускаемое отклонение от перпендикулярности торцовых граней к продольному ребру, . |
±0,10 |
±0,20 | ||
|
Допускаемый просвет между поверочной плитой и плоскостью линейки, не более, мм, для линеек с длиной | ||||
|
шкалы: | ||||
|
- 150; 300 и 500 мм; |
0,5 |
0,8 | ||
|
- 1000 мм; |
0,7 |
1,0 | ||
|
- св. 1000 мм |
1,0 |
1,3 | ||
|
Шероховатость поверхности торцовых граней, Ra по ГОСТ | ||||
|
2789-73, не более, мкм |
3,2 | |||
Таблица 2 -
(длины
шкалы линеек)
|
Диапазон измерений, мм |
Длина миллиметровых штрихов, мм, не менее |
Длина полусантиметровых штрихов, мм, не менее |
Длина сантиметровых штрихов, мм, не менее |
|
до 300 мм |
3,5 |
5,0 |
6,5 |
|
св. 300 мм до 500 мм включ. |
3,5 |
5,0 |
6,5 |
|
св. 500 мм до 1000 мм включ. |
5,0 |
7,0 |
9,0 |
|
св. 1000 мм до 1500 мм включ. |
5,0 |
7,0 |
9,0 |
|
св. 1500 мм до 2000 мм включ. |
5,0 |
7,0 |
9,0 |
|
св. 2000 мм до 3000 мм включ. |
5,0 |
7,0 |
9,0 |
Таблица 3 -
и масса
|
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Толщина | ||
|
от 0 до 150 |
175 |
20,0 |
1,1 |
0,020 |
|
от 0 до 300 |
330 |
25,0 |
1,1 |
0,050 |
|
от 0 до 500 |
550 |
30,0 |
1,1 |
0,060 |
|
от 0 до 1000 |
1050 |
40,0 |
2,1 |
0,400 |
|
от 0 до 1500 |
1550 |
40,0 |
2,1 |
0,900 |
|
от 0 до 2000 |
2050 |
40,0 |
2,1 |
1,350 |
|
от 0 до 3000 |
3050 |
40,0 |
2,1 |
2,050 |
Таблица 4 -Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +40 от 5 до 80 |
Таблица 5 -
надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, условных измерений |
1000000 |
