Сведения о средстве измерений: 93131-24 Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31

Номер по Госреестру СИ: 93131-24
93131-24 Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31
(Обозначение отсутствует)

Назначение средства измерений:
Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

сертификация программного обеспечения
Внешний вид. Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31
Рисунок № 1
Внешний вид. Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31
Рисунок № 2
Внешний вид. Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31
Рисунок № 3

Общие сведения

Дата публикации - 12.09.2024
Срок свидетельства -
Номер записи - 194961
ID в реестре СИ - 1418936
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Тюменский судостроительный завод
Страна - РОССИЯ
Населенный пункт - г. Тюмень (изготовлены в 1970 г.)
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1324 дн.

Приказы РСТ, где упоминается данный тип СИ

№2167 от 2024.09.09 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Тюменский судостроительный завод

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87117-22

Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87, Обозначение отсутствует
Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.))
ОТ
МП
5 лет
87623-22

Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65, Обозначение отсутствует
Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.))
ОТ
МП
5 лет
93131-24

Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31, Обозначение отсутствует
Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.))
ОТ
МП
5 лет
93149-24

Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741, Обозначение отсутствует
Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.))
ОТ
МП
5 лет
93150-24

Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-736, Обозначение отсутствует
Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.))
ОТ
МП
5 лет
93151-24

Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727, Обозначение отсутствует
Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.))
ОТ
МП
5 лет

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)
РСТ
  • Нет модификации
  • 4 0 4 0 4 0 4

    Стоимость поверки Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31 (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Устройство и принцип работы» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Тюменский судостроительный завод

    Юридический адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Изготовитель

    Тюменский судостроительный завод (изготовлены в 1971 г.)
    Адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

    Правообладатель

    Тюменский судостроительный завод
    Юридический адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

    Танки представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом

    К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4. Танки расположены на нефтеналивной барже ТНМ-31 проекта 795.

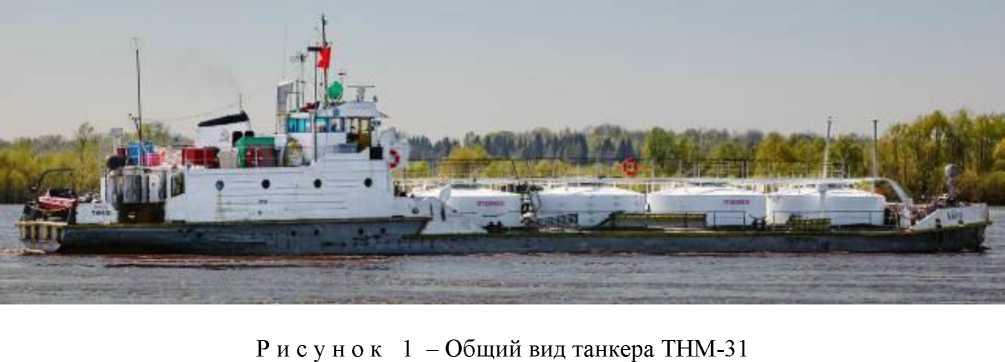

    Общий вид танкера ТНМ-31 представлен на рисунке 1.

    Внешний вид. Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31 (Обозначение отсутствует), http://oei-analitika.ru

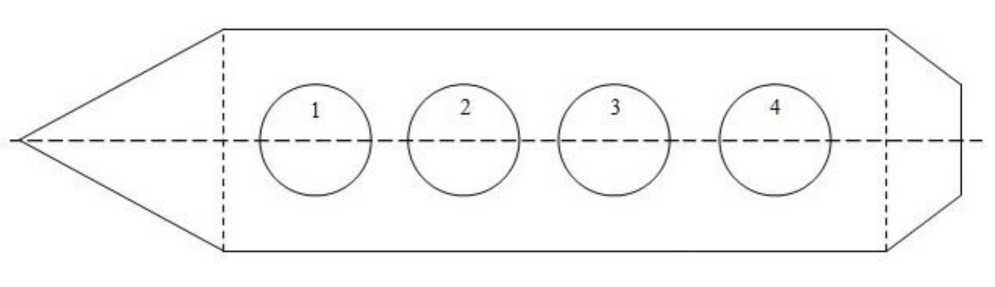

    Схематичное расположение танков на нефтеналивной барже ТНМ-31 представлено на рисунке 2.

    Внешний вид. Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31 (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2- Схематичное расположение танков

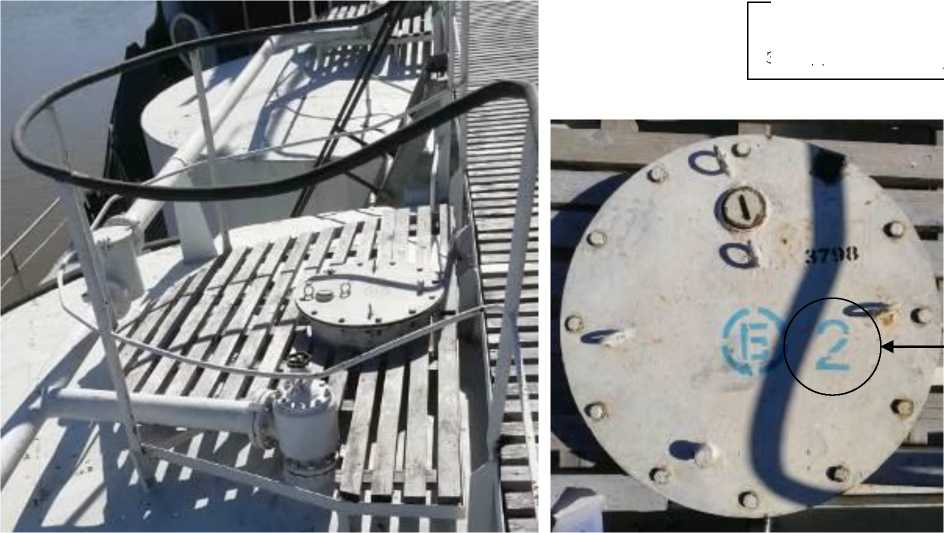

    Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.

    Место нанесения заводского номера

    Внешний вид. Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31 (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 3- Общий вид замерного люка и места нанесения заводского номера

    Нанесение знака поверки на танки не предусмотрено.


    Таблица 3-

    Наименование

    Обозначение

    Количество

    Резервуар (танк) стальной вертикальный цилиндрический

    1 шт.

    Паспорт

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Диапазон вместимости, м^

    от 5 до 60

    Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), %

    ± 0,25

    Таблица 2- Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - атмосферное давление, кПа

    от + 5 до + 35 от 84,0 до 106,7

    Средний срок службы, лет, не менее

    40
