Номер по Госреестру СИ: 93151-24
93151-24 Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727
Рисунок № 2
Внешний вид.
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 194994
ID в реестре СИ - 1419033
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Тюменский судостроительный завод
Страна - РОССИЯ
Населенный пункт - г. Тюмень (изготовлены в 1970 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1322 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Тюменский судостроительный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87117-22 |
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
87623-22 |
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
93131-24 |
Резервуары (танки) стальные вертикальные цилиндрические танкера ТНМ-31, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
93149-24 |
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
93150-24 |
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-736, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
|
93151-24 |
Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727, Обозначение отсутствует Тюменский судостроительный завод (РОССИЯ г. Тюмень (изготовлены в 1970 г.)) |
ОТ МП |
5 лет |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательТюменский судостроительный завод
Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом
К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5. Танки расположены на нефтеналивной барже ТН-727 проекта 866.

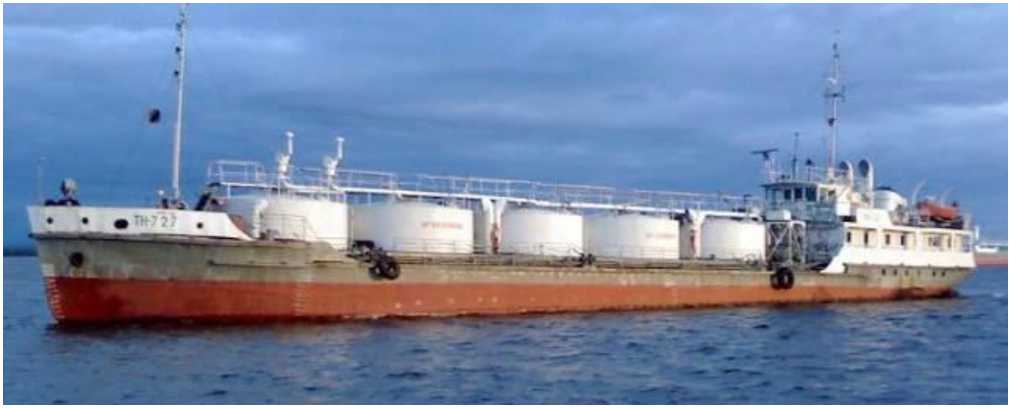

Общий вид танкера ТН-727 представлен на рисунке 1.
Рисунок 1- Общий вид танкера ТН-727

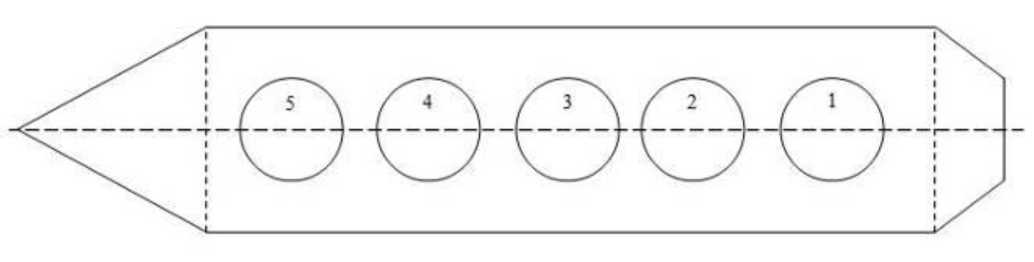

Схематичное расположение танков на нефтеналивной барже ТН-727 представлено на рисунке 2.
Рисунок 2- Схематичное расположение танков

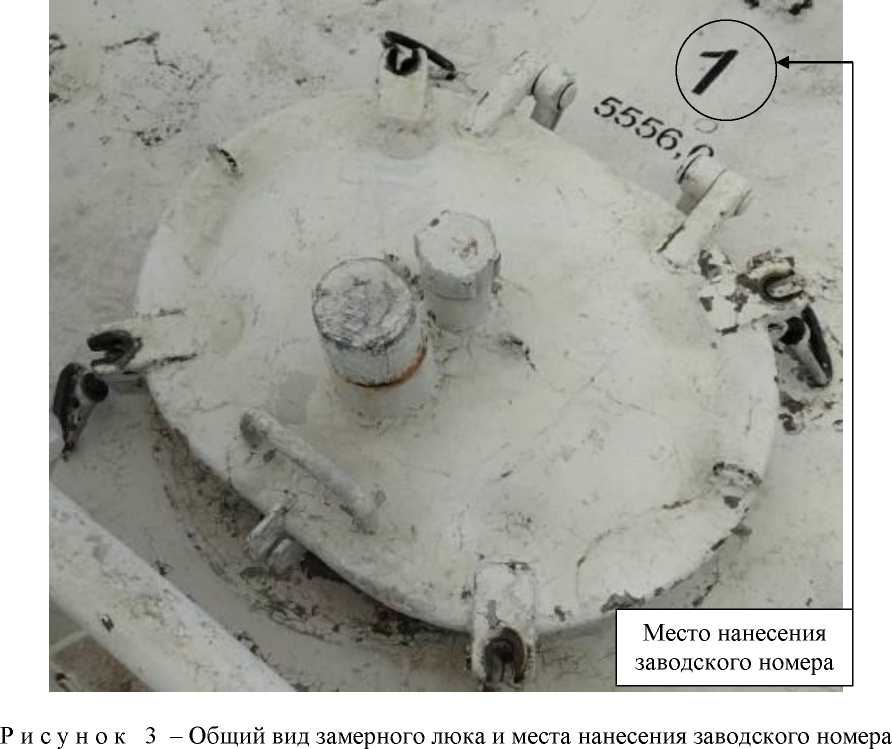

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на корпус танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Нанесение знака поверки на танки не предусмотрено.
Т а б л и ц а 1 -
|
Наименование характеристики |
Значение |
|
Диапазон вместимости, м^ |
от 5 до 145 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % |
± 0,25 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °C атмосферное давление, кПа |
от + 5 до + 35 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
40 |
