Номер по Госреестру СИ: 93179-24
93179-24 Полуприцеп-цистерна
(TRAILOR SYY3CX)
Назначение средства измерений:
ППЦ)
предназначен
и временного хранения
Полуприцеп-цистерны TRAILOR SYY3CX (далее для измерения объема, а также для транспортирования нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 195006
ID в реестре СИ - 1419045
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна TRAILOR SYY3CX, нет модификации,
Производитель
Изготовитель - Trailor Actm International
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2218 от 2024.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (TRAILOR SYY3CX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Trailor Actm International
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84694-22 |
Полуприцеп-цистерна, TRAILOR S32 Trailor Actm International (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
93179-24 |
Полуприцеп-цистерна, TRAILOR SYY3CX Trailor Actm International (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
93977-24 |
Полуприцеп-цистерна, TRAILOR S383EL Trailor Actm International (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Полуприцеп-цистерна (TRAILOR SYY3CX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Полуприцеп-цистерна (TRAILOR SYY3CX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Паспорте «Полуприцеп-цистерна TRAILOR SYY3CX», раздел 8.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательTRAILOR Actm International, Франция
Юридический адрес: 3 Ave de Rochmaure, Montelimar, 26200, France
Испытательный центр
«Метролог»Общество с ограниченной ответственностью фирма (ООО фирма «Метролог»)
8 Марта, д. 13,
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. оф. 33 Телефон/факс: +7(843) 513-30-75 E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ППЦ состоят из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости. В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ TRAILOR SYY3CX зав. № VFNSYY3CXWAAC16266 представлен на рисунках 1-2.

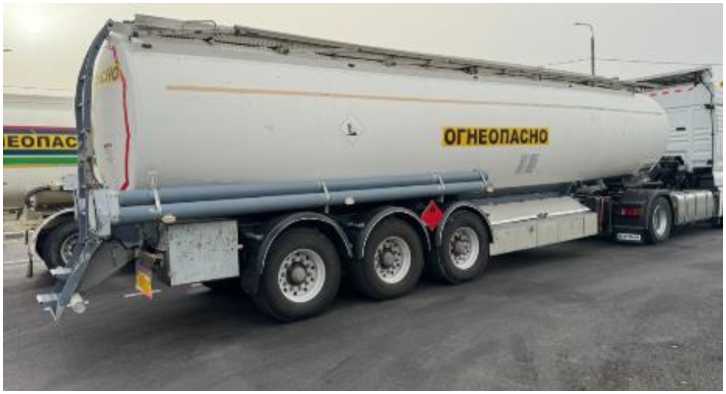

Рисунок 1 - Общий вид ППЦ TRAILOR SYY3CX

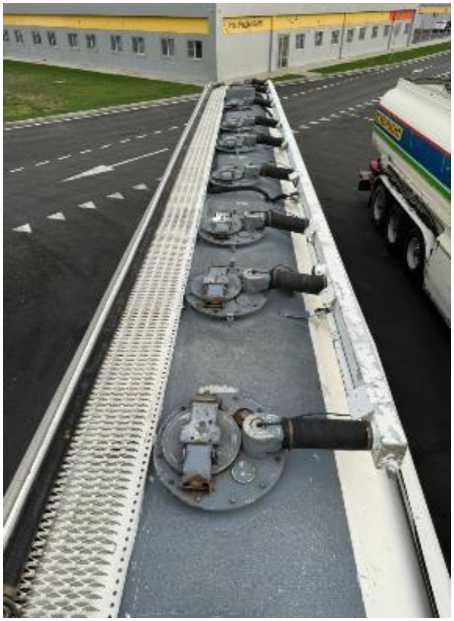

Рисунок 2 - Общий вид горловин ППЦ TRAILOR SYY3CX
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 2 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
TRAILOR SYY3CX |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Таблица 1 -
и технические
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
38000 |
|
Вместимость 1 секции, дм3 |
7000 |
|
Вместимость 2 секции, дм3 |
3000 |
|
Вместимость 3 секции, дм3 |
2000 |
|
Вместимость 4 секции, дм3 |
6000 |
|
Вместимость 5 секции, дм3 |
2000 |
|
Вместимость 6 секции, дм3 |
5000 |
|
Вместимость 7 секции, дм3 |
6000 |
|
Вместимость 8 секции, дм3 |
4000 |
|
Вместимость 9 секции, дм3 |
3000 |
|
Количество секций, шт. |
9 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
6030 |
|
Габаритные размеры, мм, не более - длина |
11300 |
|
- ширина |
2400 |
|
- высота |
3100 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 45 |
