Номер по Госреестру СИ: 93977-24
93977-24 Полуприцеп-цистерна
(TRAILOR S383EL)
Назначение средства измерений:
Полуприцеп-цистерны TRAILOR S383EL (далее - ППЦ) предназначен для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна

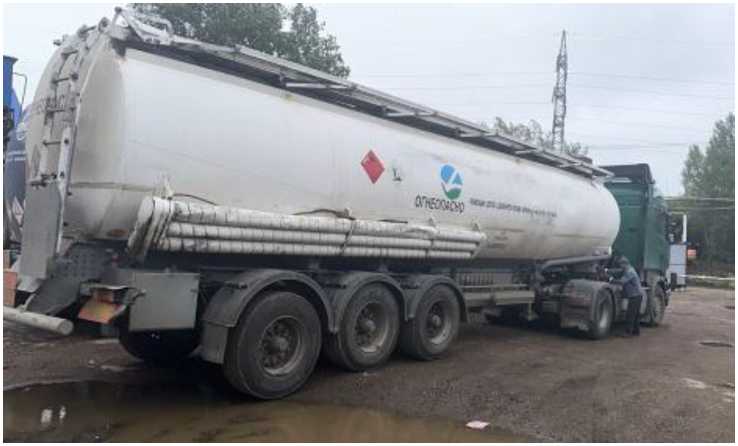

Рисунок № 1
Внешний вид.
Полуприцеп-цистерна

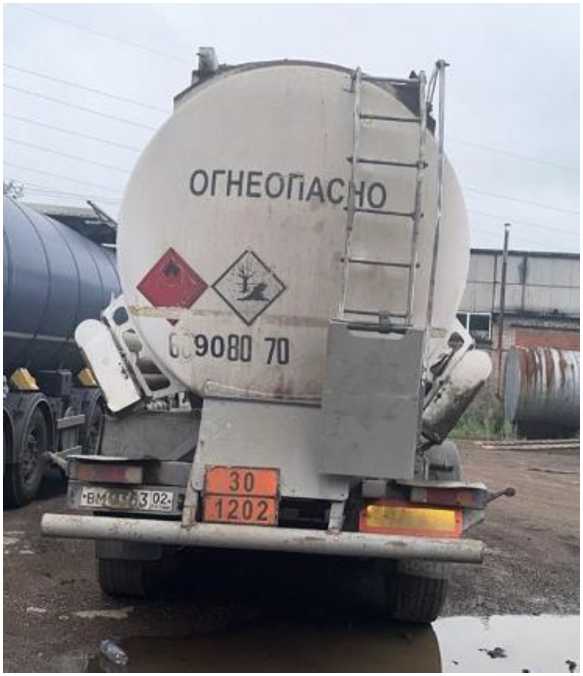

Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства -
Номер записи - 195797
ID в реестре СИ - 1421568
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна TRAILOR S383EL, нет модификации,
Производитель
Изготовитель - Trailor Actm International
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2810 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Полуприцеп-цистерна (TRAILOR S383EL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Trailor Actm International
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84694-22 |
Полуприцеп-цистерна, TRAILOR S32 Trailor Actm International (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
93179-24 |
Полуприцеп-цистерна, TRAILOR SYY3CX Trailor Actm International (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
93977-24 |
Полуприцеп-цистерна, TRAILOR S383EL Trailor Actm International (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
97968-26 |
Полуприцеп–цистерна, TRAILOR S383EL/1C Trailor Actm International (ФРАНЦИЯ ) |
ОТ |
1 год |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Полуприцеп-цистерна (TRAILOR S383EL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗТ УРАЛСИБ" (RA.RU.312716) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Полуприцеп-цистерна (TRAILOR S383EL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в Паспорте «Полуприцеп-цистерна TRAILOR S383EL», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательTRAILOR Actm International, Франция
Юридический адрес: 3 Ave de Rochmaure, Montelimar, 26200, France
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ППЦ состоят из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости. В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ TRAILOR S383EL зав. № VFNS383ELL1C18761 представлен на рисунках 1-3.
Рисунок 1 - Общий вид ППЦ
Рисунок 2 - Общий вид ППЦ
TRANSFORMATEUR: SENS ELECTRODIESEl MARQUE: TYPE № CHASSIS:MOD IF : Mise en col ,:^<fnite freinaae
- - - - Ы- - * ' •. ^1 M Ч ■
I * ’«*1 ' ■ ~
Рисунок 3 - Общий вид маркировочной таблички ППЦ
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4:
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
37000 |
|
Вместимость 1 секции, дм3 |
5800 |
|
Вместимость 2 секции, дм3 |
3965 |
|
Вместимость 3 секции, дм3 |
5830 |
|
Вместимость 4 секции, дм3 |
1970 |
|
Вместимость 5 секции, дм3 |
2875 |
|
Вместимость 6 секции, дм3 |
4780 |
|
Вместимость 7 секции, дм3 |
4130 |
|
Вместимость 8 секции, дм3 |
1900 |
|
Вместимость 9 секции, дм3 |
5750 |
|
Количество секций, шт. |
9 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
6750 |
|
Габаритные размеры, мм, не более - длина |
11800 |
|
- ширина |
2400 |
|
- высота |
3500 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
