Номер по Госреестру СИ: 93269-24
93269-24 Длиномеры горизонтальные
(Jescale)
Назначение средства измерений:
Длиномеры горизонтальные Jescale (далее по тексту - длиномеры) предназначены для измерений наружных размеров, а также для выполнения калибровки и поверки средств измерений длины. Длиномеры могут применяться в качестве рабочих эталонов 3-го (модификация UCK Premium (исполнения 300, 500, 1000 и 1500)) и 4-го разрядов (модификации UCK Premium (исполнения 2000, 3000), UCK, GCK, XG) согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018), а также в качестве средств измерений.
Внешний вид.
Длиномеры горизонтальные
Рисунок № 1
Внешний вид.
Длиномеры горизонтальные
Рисунок № 2
Внешний вид.
Длиномеры горизонтальные
Рисунок № 3
Внешний вид.
Длиномеры горизонтальные
Рисунок № 4
Внешний вид.
Длиномеры горизонтальные
Рисунок № 5
Внешний вид.
Длиномеры горизонтальные
Рисунок № 6
Внешний вид.
Длиномеры горизонтальные
Рисунок № 7
Общие сведения
Дата публикации - 11.06.2025
Срок свидетельства - 20.09.2029
Номер записи - 195093
ID в реестре СИ - 1420060
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UCK-S исп. 1500, UCK-S исп. 1000, UCK исп. 300, UCK Premium исп. 500,
Производитель
Изготовитель - Shanghai Jescale Technology Co.
Страна - РОССИЯ
Населенный пункт - Ltd, Китай.
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2259 от 2024.09.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1093 от 2025.06.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Длиномеры горизонтальные (Jescale)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Длиномеры горизонтальные (Jescale)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Длиномеры горизонтальные (Jescale)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Длиномеры модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S оснащаются двумя программными обеспечениями (далее - ПО).
ПО Y-WinDHI предназначено для отображения результатов измерений и передачи данных в ПО Y-QMsoft, предназначенное для сбора, обработки и хранения измерительной информации.
Конструкция исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики длиномеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Y-WinDHI |
Y-QMsoft |
|
Номер версии (идентификационный номер) ПО |
V1.X |
V1.X |
|
Цифровой идентификатор ПО |
отсутствует | |
|
Примечание - Х - принимает значения однозначного или двузначного числа и не относится к метрологически значимой части ПО. | ||
Длиномеры модификации XG имеют встроенное ПО, установленное изготовителем во время производственного цикла на микроконтроллер. Встроенное ПО выполняет функции управления, настройки и визуализации результатов измерений.
Структура встроенного ПО длиномеров модификации XG исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию. Идентификационные данные ПО отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
Стандарт предприятия «Длиномеры горизонтальные Jescale».
ПравообладательShanghai Jescale Technology Co., Ltd
Адрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China Телефон: +86-21-61259099
E-mail: info@jescale.com
Web-сайт: www.jescale.com
Изготовитель
Shanghai Jescale Technology Co., LtdАдрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China
Телефон: +86-21-61259099
E-mail: info@jescale.com
Web-сайт: www.jescale.com
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
Shanghai Jescale Technology Co., LtdАдрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China Телефон: +86-21-61259099
E-mail: info@jescale.com
Web-сайт: www.jescale.com
Принцип действия длиномеров основан на методе сравнения измеренного размера детали с опорной измерительной шкалой длиномера.
Длиномеры состоят из горизонтальной станины, изготовленной из чугуна или гранита, с направляющими для перемещения измерительной каретки, неподвижной каретки с измерительным щупом по принципу Аббе, предметного стола, подвижной измерительной каретки, съемных измерительных наконечников, датчиков температурной компенсации и компьютера (за исключением модификации XG).
Подвижная измерительная каретка включает в себя измерительную шкалу и электронную считывающую головку, имеет тонкую подачу, стопорный винт, винт Аллена для регулировки измерительного усилия, а также измерительный щуп. Перемещение измерительной каретки осуществляется в ручном режиме.
Станина имеет регулируемые опоры, для установки длиномера по уровню.
Один из датчиков температурной компенсации является температурным датчиком измеряемой детали, второй - датчиком измерительной шкалы длиномера, третий (дополнительный) - датчиком температуры окружающего воздуха. Все данные температуры передаются на компьютер с помощью USB-интерфейса.
При перемещении измерительной каретки, происходит считывание информации с оптической линейки в аналоговом виде. После прохождения аналогового - цифрового преобразователя, результат измерений длины выводится на монитор персонального компьютера.
Длиномеры выпускаются в следующих модификациях: UCK Premium, UCK, UCK-S, GCK, GCK-S, XG, которые отличаются метрологическими и техническими характеристиками, материалом станины и внешним видом. В каждой модификации выпускается несколько исполнений, отличающихся диапазонами измерений.
Длиномеры модификации UCK Premium изготавливаются в шести исполнениях: 300, 500, 1000, 1500, 2000, 3000.
Длиномеры модификаций UCK и UCK-S изготавливаются в пяти исполнениях: 300, 500, 1000, 1500, 2000.
Длиномеры модификаций GCK и GCK-S изготавливаются в шести исполнениях: 300, 500, 1000, 1500, 2000, 3000.
Длиномеры модификации XG изготавливаются в пяти исполнениях: 3000, 4000, 5000, 6000.
Пломбирование длиномеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность подвижной каретки длиномера методом наклеивания этикетки.
Фотографии общего вида длиномеров представлены на рисунках 1 - 6. Место расположения заводского номера указано на рисунке 7.

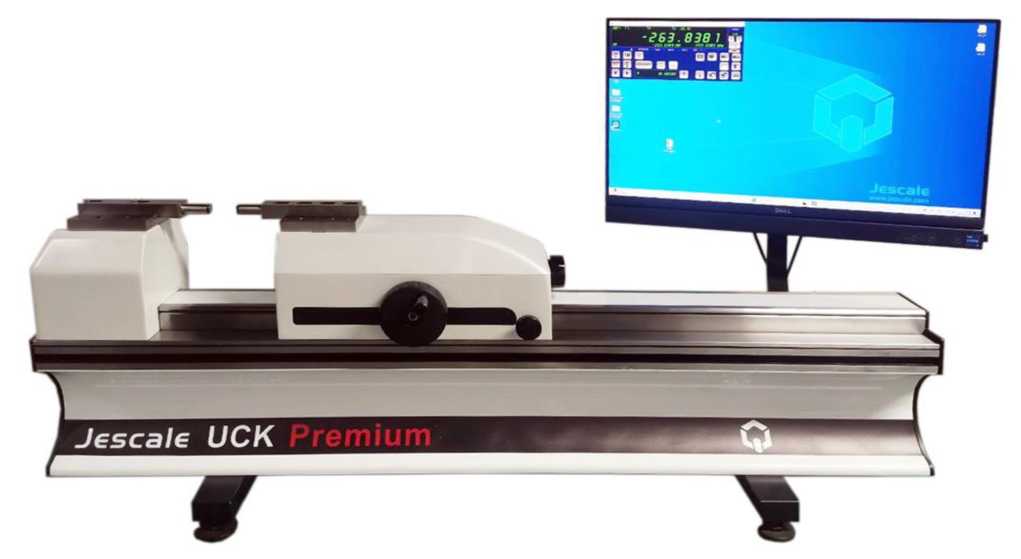

Рисунок 1 - Общий вид длиномеров модификации UCK Premium

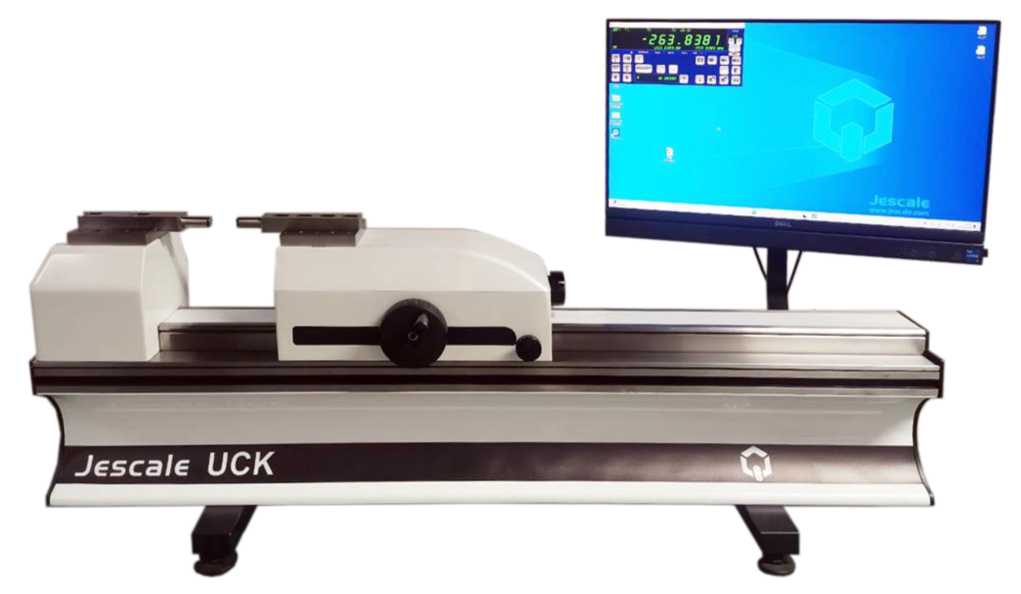

Рисунок 2 - Общий вид длиномеров модификации UCK

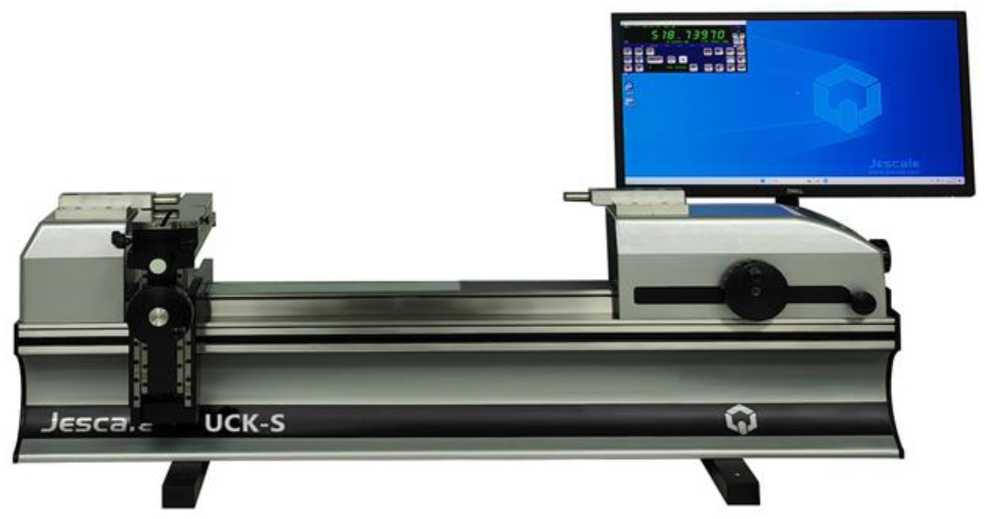

Рисунок 3 - Общий вид длиномеров модификации UCK-S

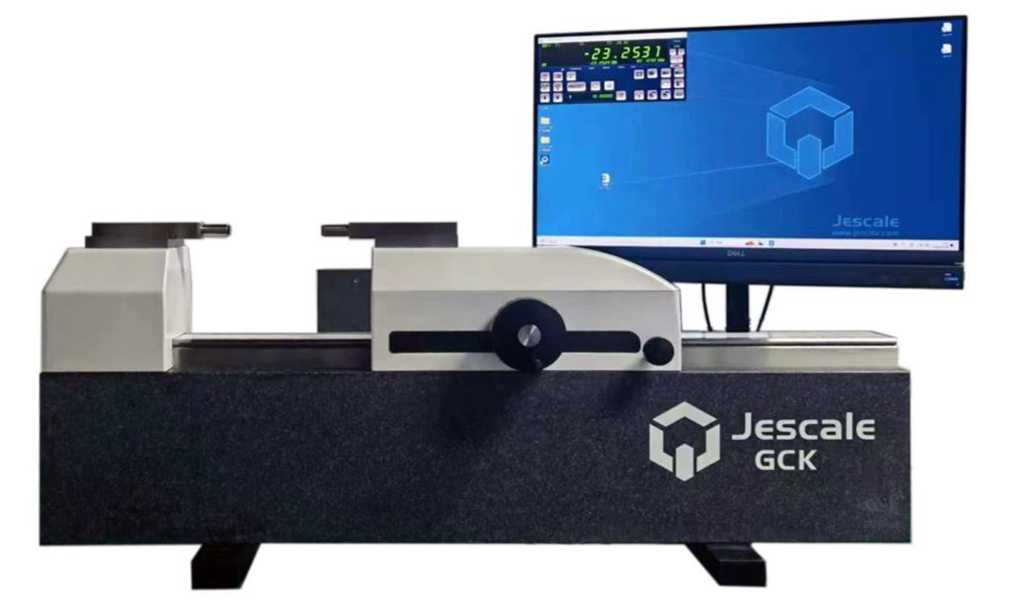

Рисунок 4 - Общий вид длиномеров модификации GCK

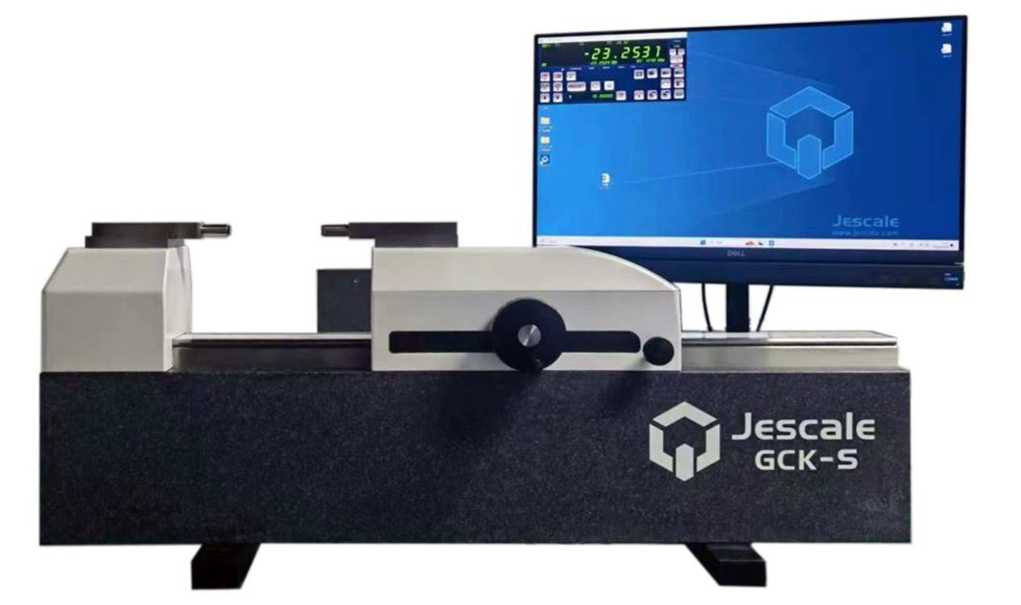

Рисунок 5 - Общий вид длиномеров модификации GCK-S

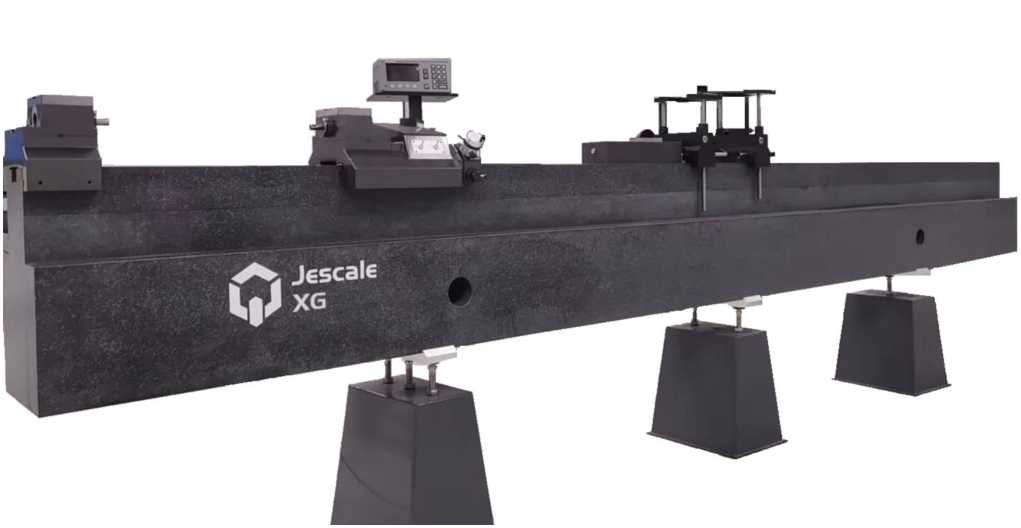

Рисунок 6 - Общий вид длиномеров модификации XG
Место нанесения заводского номера

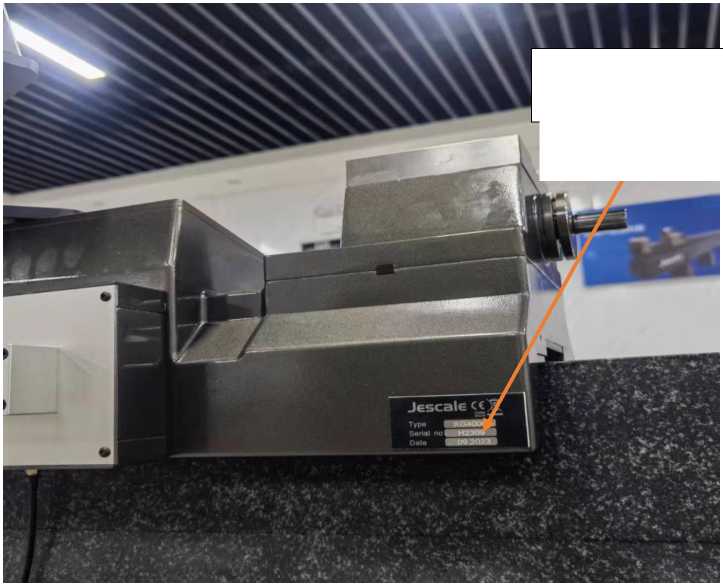

Рисунок 7 - Место нанесения заводского номера
Таблица 5 - модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Длиномер горизонтальный* |
Jescale |
1 шт. |
|
Стандартный твердосплавный наконечник |
- |
2 шт. |
|
Датчик температурной компенсации |
- |
2 шт.** |
|
Струбцина быстрого крепления высотой 40 мм |
- |
2 шт. |
П Продолжение таблицы 5
|
1 |
2 |
3 |
|
Соединительный кабель |
1 шт. | |
|
Блок управления |
1 шт. | |
|
Персональный компьютер |
1 шт. | |
|
USB-ключ |
1 шт. | |
|
Набор шестигранных ключей |
1 шт. | |
|
Пылезащитный чехол |
1 шт. | |
|
Кейс для аксессуаров |
2 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
* Исполнение в соответствии с заказом. ** В соответствии с модификацией поставляется дополнительный датчик. | ||
Таблица 6 - модификации XG
|
Наименование |
Обозначение |
Количество |
|
Длиномер горизонтальный |
Jescale |
1 шт. |
|
Стандартный твердосплавный наконечник |
- |
2 шт. |
|
Регулируемый суппорт |
- |
2 шт. |
|
Дисплей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Модификация |
Исполнение |
Диапазон измерений наружных размеров, мм |
Повторяемость измерений (сходимость), мкм, не более |
Дискретность отсчета (разрешение), мм |
Пределы допускаемой абсолютной погрешности измерений наружных размеров, мкм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
UCK Premium |
300 |
от 0 до 330 |
0,1 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,15 + L/1000) |
|
500 |
от 0 до 550 | ||||
|
1000 |
от 0 до 1050 | ||||
|
1500 |
от 0 до 1550 | ||||
|
2000 |
от 0 до 2050 | ||||
|
3000 |
от 0 до 3050 | ||||
|
UCK |
300 |
от 0 до 330 |
0,2 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,25+ L/1000) |
|
500 |
от 0 до 550 | ||||
|
1000 |
от 0 до 1050 | ||||
|
1500 |
от 0 до 1550 | ||||
|
2000 |
от 0 до 2050 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
UCK-S |
300 |
от 0 до 330 |
0,5 |
0,01; 0,001; 0,0001 |
±(0,70+ L/750) |
|
500 |
от 0 до 550 | ||||
|
1000 |
от 0 до 1050 | ||||
|
1500 |
от 0 до 1550 | ||||
|
2000 |
от 0 до 2050 | ||||
|
GCK |
300 |
от 0 до 330 |
0,2 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,25+ L/1000) |
|
500 |
от 0 до 550 | ||||
|
1000 |
от 0 до 1050 | ||||
|
1500 |
от 0 до 1550 | ||||
|
2000 |
от 0 до 2050 | ||||
|
3000 |
от 0 до 3050 | ||||
|
GCK-S |
300 |
от 0 до 330 |
0,5 |
0,01; 0,001; 0,0001 |
±(0,70+ L/750) |
|
500 |
от 0 до 550 | ||||
|
1000 |
от 0 до 1050 | ||||
|
1500 |
от 0 до 1550 | ||||
|
2000 |
от 0 до 2050 | ||||
|
3000 |
от 0 до 3050 | ||||
|
XG |
3000 |
от 0 до 3000 |
0,3 |
0,01; 0,001; 0,0001 |
±(0,50+ L/750) |
|
4000 |
от 0 до 4000 | ||||
|
5000 |
от 0 до 5000 | ||||
|
6000 |
от 0 до 6000 | ||||
|
Примечание - L - измеряемая длина в миллиметрах. | |||||
Таблица 3 - Основные технические характеристики
|
Модификация |
Исполнение |
Измерительное усилие, Н |
Максимальная скорость перемещения измерительной каретки, мм/с, не менее |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
Материал станины |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
UCK Premium |
300 |
от 0,01 до 12* |
150 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
2000 |
2737x365x728 |
605 | ||||
|
3000 |
3740x450x752 |
1300 |
гранит | |||
|
UCK |
300 |
от 0,01 до 12* |
200 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
2000 |
2737x365x728 |
605 | ||||
|
UCK-S |
300 |
от 0,01 до 12* |
1000 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
2000 |
2737x365x728 |
605 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
GCK |
300 |
от 0,01 до 12* |
200 |
985x365x700 |
135 |
гранит |
|
500 |
1147x365x700 |
175 | ||||
|
1000 |
1647x365x700 |
215 | ||||
|
1500 |
2140x365x700 |
255 | ||||
|
2000 |
2740x450x752 |
1165 | ||||
|
3000 |
3740x450x752 |
1300 | ||||
|
GCK-S |
300 |
от 0,01 до 12* |
1000 |
985x365x700 |
135 |
гранит |
|
500 |
1147x365x700 |
175 | ||||
|
1000 |
1647x365x700 |
215 | ||||
|
1500 |
2140x365x700 |
255 | ||||
|
2000 |
2740x450x752 |
1165 | ||||
|
3000 |
3740x450x752 |
1300 | ||||
|
XG |
3000 |
3** |
1000 |
3750x509x824 |
1445 |
гранит |
|
4000 |
4750x509x824 |
1908 | ||||
|
5000 |
5750x509x924 |
3252 | ||||
|
6000 |
6750x509x924 |
3668 |
* Регулируемое с дискретностью 0,01 H. Диапазон установки измерительного усилия от 0 до 12 Н.
** Не более
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Средняя наработка на отказ, ч |
14500 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - для модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S |
20,0±0,5 |
|
- для модификации XG |
20,0±1,0 |
|
- относительная влажность воздуха, % |
50±5 |
