Номер по Госреестру СИ: 93328-24
93328-24 Комплексы оперативного диагностирования
("ПРОГНОЗ-ПРО")
Назначение средства измерений:
Комплексы оперативного диагностирования «ПРОГНОЗ-ПРО» (далее - комплексы) предназначены для диагностики и мониторинга технического состояния промышленного оборудования путем измерения, обработки и анализа параметров вибрации, частоты вращения.

Внешний вид.
Комплексы оперативного диагностирования
Рисунок № 1

Внешний вид.
Комплексы оперативного диагностирования
Рисунок № 2

Внешний вид.
Комплексы оперативного диагностирования
Рисунок № 3
Программное обеспечение
Комплексы имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО записано в микроконтроллере БИП и является его неотъемлемой частью. Конструкция БИП исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Внешнее ПО является метрологически значимым и обеспечивает выполнение следующих функций:
-
- управление режимами работы;
-
- вычисления и визуализацию значений измеряемых величин.
Предоставляемый пользователю интерфейс внешнего ПО исключает возможность несанкционированного влияния на внешнее ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Prognoz |
|
Номер версии (идентификационный номер) ПО |
008.x* |
|
Цифровой идентификатор ПО |
недоступен |
|
* - номер версии метрологически значимой части ПО «ПРОГНОЗ-ПРО» определяют первые три цифры | |
Знак утверждения типа
Знак утверждения типананосится на табличку, закрепленную на корпусе БИП и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3.1 «Назначение» формуляраНормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренияГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования;
55ДК.411734.002 ТУ Комплекс оперативного диагностирования «ПРОГНОЗ-ПРО». Технические условия;
Приказ Росстандарта от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательОткрытое акционерное общество «Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта» (ОАО «НИИТКД») ИНН 5534020041
Юридический адрес: 644005, г. Омск, ул. Избышева, д. 3, к. 2 Тел.: +7 (3812) 41-67-96; факс: +7 (3812) 44-39-15
Web-сайт: http://www.niitkd.com/
E-mail: corp@niitkd.ru
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта» (ОАО «НИИТКД») ИНН 5534020041Адрес: 644005, г. Омск, ул. Избышева, д. 3, к. 2 Тел.: +7 (3812) 41-67-96; факс: +7 (3812) 44-39-15
Web-сайт: http://www.niitkd.com/
E-mail: corp@niitkd.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-АТел.: +7 (3812) 68-07-99; факс: +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru/
E-mail: info@ocsm.omsk.ru
Правообладатель
Открытое акционерное общество «Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта» (ОАО «НИИТКД») ИНН 5534020041Юридический адрес: 644005, г. Омск, ул. Избышева, д. 3, к. 2 Тел.: +7 (3812) 41-67-96; факс: +7 (3812) 44-39-15
Web-сайт: http://www.niitkd.com/
E-mail: corp@niitkd.ru
Принцип действия комплексов основан на измерении выходных электрических сигналов датчиков вибрации и датчика частоты вращения, аналого-цифровом преобразовании измеренных сигналов, передаче их в персональный компьютер, ноутбук или планшет (далее - ПК) по беспроводной сети Wi-Fi или по стандартному интерфейсу USB/Ethernet, дальнейшей обработке результатов преобразования в цифровой форме. Датчики вибрации используются ICP-типа, поддерживающие технологию IEPE. Расчет частоты вращения осуществляется путем измерения времени между импульсами, формируемыми датчиком частоты вращения.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на табличку методом лазерной гравировки.
Комплексы состоят из ПК, блока измерительного переносного (далее - БИП) с разъемами для подключения датчиков вибрации и датчика частоты вращения. Максимальное количество подключаемых датчиков - 16 шт.
Питание комплексов может осуществляться от внутренних аккумуляторов или от сетевого блока питания.
Общий вид комплексов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 3.
Место нанесения знака поверки не предусмотрено.

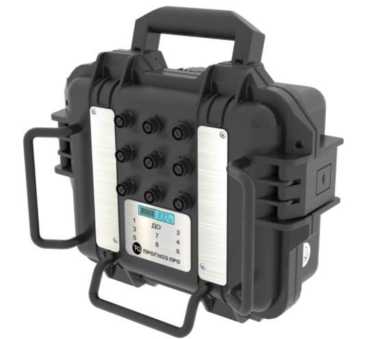

Рисунок 1- Общий вид средства измерения

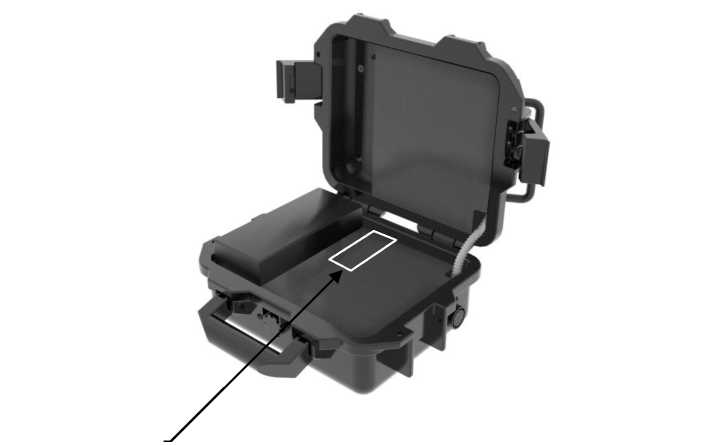

Пломба завода-изготовителя
Рисунок 2- Схема пломбирования от несанкционированного доступа

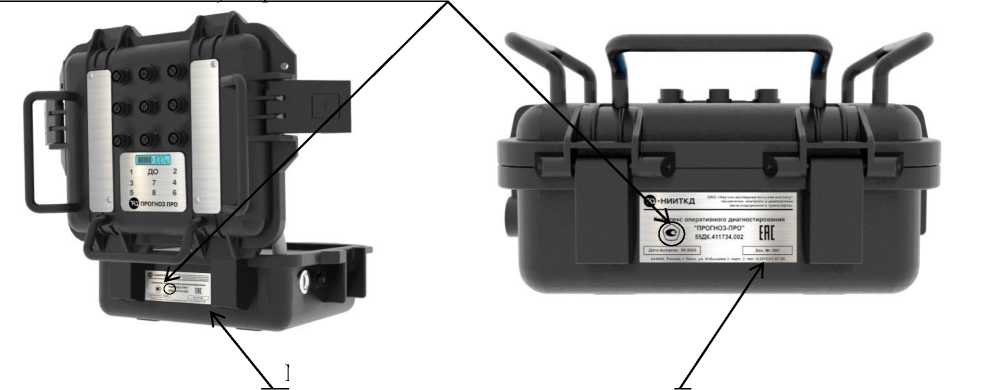

Место нанесения знака утверждения типа
Место нанесения заводского номера
Р и с уно к 3 - Место нанесения знака утверждения типа и заводского номера
Таблица 4-
|
Наименование |
Обозначение |
Количество |
|
Комплекс оперативного диагностирования «ПРОГНОЗ-ПРО» в составе: |
55ДК.411734.002 |
1 шт. |
|
Блок измерительный переносной |
— |
1шт. |
|
Датчик частоты вращения |
— |
1 шт. |
|
Датчик вибрации |
— |
от 1 до 16 шт.* |
|
Комплект кабелей |
— |
1шт. |
|
Персональный компьютер (ноутбук) |
— |
1 шт. |
|
Формуляр |
55ДК.411734.002 ФО |
1 экз. |
|
Методика поверки |
— |
1 экз. |
|
* - количество определяется при заказе | ||
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброускорения на базовой частоте 159,2 Гц:
|
От 0,1 до 35 От 1 до 350 От 10 до 3500 |
|
Диапазон измерений СКЗ виброскорости на базовой частоте 159,2 Гц:
|
От 0,1 до 35 От 1 до 350 От 10 до 1400 |
|
Диапазон измерений СКЗ виброперемещения на базовой частоте 40 Гц:
|
От 1 до 555 От 10 до 5555 От 100 до 55550 |
|
Диапазон рабочих частот виброускорения, Гц |
От 0,5 до 20000 |
|
Диапазон рабочих частот виброскорости, Г ц |
От 5 до 7000 |
|
Диапазон рабочих частот виброперемещения, Гц |
От 10 до 1000 |
|
Диапазон измерений частоты сигнала с датчика частоты вращения, Гц |
От 0,05 до 1000 |
|
Диапазон показаний, об/мин |
От 3 до 60000 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения на базовых частотах, % |
±2,0 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения, %, в диапазоне частот:
|
±2,0 ±7,0 |
|
Пределы допускаемой основной относительной погрешности измерений частоты вращения, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения от изменения температуры окружающего воздуха в диапазоне рабочих температур, %/10 °С |
±0,50 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения от изменения температуры окружающего воздуха в диапазоне рабочих температур, %/10 °С |
±0,01 |
|
Нормальные условия измерений:
|
От +15 до +25 От 30 до 80 От 84 до 106,7 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество выходов БИП для подключения датчиков вибрации |
от 1 до 16 |
|
Количество выходов БИП для подключения датчиков частоты вращения |
1 |
|
Мощность, потребляемая БИП, Вт, не более |
20 |
|
Напряжение питания БИП, В |
от 12 до 24 |
|
Диапазон частот входного сигнала, Гц |
от 0,5 до 35000 |
|
Динамический диапазон, дБ, не менее |
92 |
|
Габаритные размеры, мм, не более: - БИП (высота; ширина; длина) |
180;300;300 |
|
- датчика частоты вращения (высота; ширина; длина) |
30; 50;150 |
|
Масса, кг, не более: - БИП |
4,0 |
|
- датчика частоты вращения |
0,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +50 |
|
- относительная влажность воздуха при температуре +35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 70,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
