Номер по Госреестру СИ: 69040-17
69040-17 Системы определения развески подвижного состава
( )
Назначение средства измерений:
Системы определения развески подвижного состава (далее по тексту - системы) предназначены для измерений величины нагрузки от колес тягового подвижного состава на рельсы, а так же для измерений нагрузки в точках опор различных изделий и грузов.
Внешний вид.
Системы определения развески подвижного состава
Рисунок № 1
Общие сведения
Дата публикации - 25.03.2022
Срок свидетельства - 25.10.2027
Номер записи - 160753
ID в реестре СИ - 383153
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество "Научно-исследовательский институт технологии
Страна - РОССИЯ
Населенный пункт - контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2256 от 2017.10.25 Об утверждении типов средств измерений
№756 от 2022.03.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Системы определения развески подвижного состава ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Научно-исследовательский институт технологии
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67151-17 03.04.2027 |
Комплексы оперативного диагностирования, Прогноз Открытое акционерное общество "Научно-исследовательский институт технологии (РОССИЯ контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск) |
ОТ МП |
1 год |
|
69040-17 25.10.2027 |
Системы определения развески подвижного состава, Открытое акционерное общество "Научно-исследовательский институт технологии (РОССИЯ контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск) |
ОТ МП |
1 год |
|
93328-24 30.09.2029 |
Комплексы оперативного диагностирования, "ПРОГНОЗ-ПРО" Открытое акционерное общество "Научно-исследовательский институт технологии (РОССИЯ контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск) |
ОТ МП |
1 год |
Кто поверяет Системы определения развески подвижного состава ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы определения развески подвижного состава ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Модули аналогового ввода МВ110-224.1ТД функционируют под управлением внутреннего программного обеспечения (далее по тексту - микропрограмма) поставляемого производителем модулей и программного обеспечения верхнего уровня (далее по тексту - ПО), записанного в панели оператора WECON PI3102N.
ПО обеспечивает управление, обработку, анализ результатов измерений.
Калибровочные константы устанавливаются (записываются в ПО) на этапе настройки каналов системы определения развески на заводе-изготовителе. ПО при запуске проводит самодиагностику с целью проверки целостности системы.
Конструкция модулей аналогового ввода исключает возможность несанкционированного влияния на микропрограмму модуля и измерительную информацию. Микропрограмма модулей аналогового ввода записывается на заводе-изготовителе модулей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Razveska2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
7A9669CCh |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на корпус промышленного компьютера методом аппликации и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам определения развески подвижного состава
55ДК.443135.007 ТУ Система определения развески подвижного состава. Технические условия
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Поверка
Поверкаосуществляется по документу ОЦСМ 019196-2017 МП «Системы определения развески подвижного состава. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 18.07.2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.640-2014: предел диапазона хранения и передачи единицы до 200 кН; пределы допускаемых значений доверительных границ относительной суммарной погрешности при доверительной вероятности P = 0,95 д = ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик систем с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта» (ОАО «НИИТКД»)
ИНН 5534020041
Адрес: 644005, РФ, г. Омск, ул. Избышева, 3, корпус 2
Тел.: +7 (3812) 41-67-96; факс: +7 (3812) 44-39-15
Web-сайт: http://www.niitkd.com/
E-mail: corp@niitkd.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
Адрес: 644116, РФ, г. Омск, ул. 24 Северная, 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru/
E-mail: info@ocsm.omsk.ru
Принцип действия систем основан на преобразовании деформации упругого элемента датчика весоизмерительного тензорезисторного (далее по тексту - датчик), возникающей под действием силы тяжести взвешиваемого груза в аналоговый сигнал, изменяющийся пропорционально нагрузке. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в модуле аналогового ввода. Результаты измерений передаются через выходной разъем модуля аналогового ввода на промышленный компьютер и выводятся на монитор для индикации.
Конструктивно системы состоят из весоизмерительного устройства (от 1 до 36 шт.) и промышленного компьютера. Весоизмерительное устройство представляет собой датчик весоизмерительный тензорезисторный М70-20-С3 (рег. №53673-13) соединенный с модулем аналогового ввода МВ110-224.1ТД (рег. №51291-12).

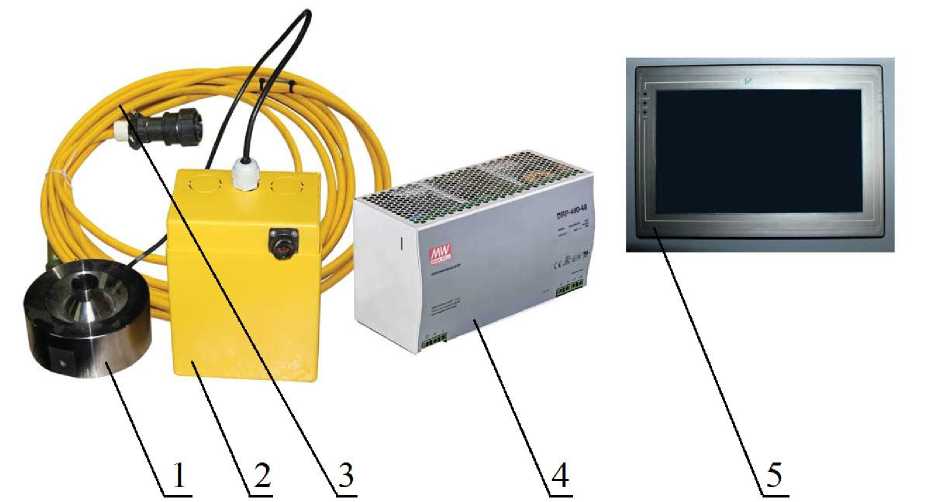

Общий вид систем представлен на рисунке 1.
-
1 - датчик весоизмерительный тензорезисторный
-
2 - модуль аналогового ввода
-
3 - соединительный кабель
-
4 - источник питания
-
5 - промышленный компьютер
Рисунок 1 - Общий вид систем
Пломбирование систем не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Весоизмерительное устройство в составе:
|
- |
от 1 до 36 шт. |
|
Источник питания DRP-480 |
- |
1 шт. |
|
Источник бесперебойного питания EURO 650 |
- |
1 шт. |
|
Промышленный компьютер |
- |
1 шт. |
|
Паспорт |
55ДК.443135.007 ПС |
1 экз. |
|
Паспорт на датчик весоизмерительный тензорезисторный М70-20-С3 |
- |
от 1 до 36 экз. |
|
Паспорт на модуль аналогового ввода МВ 110-224.1 ТД |
- |
от 1 до 36 экз. |
|
Паспорт на источник питания DRP-480 |
- |
1 экз. |
|
Паспорт на источник бесперебойного питания EURO 650 |
- |
1 экз. |
|
Паспорт на промышленный компьютер |
- |
1 экз. |
|
Методика поверки |
ОЦСМ 019196-2017 МП |
1 экз. |
Термины и условные обозначения метрологических и технических характеристик приведены в соответствии с ГОСТ Р 53228-2008.
Таблица 2 - Метрологические характеристики весоизмерительного устройства
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка, Max, кг |
20000 |
|
Минимальная нагрузка, Min, кг |
200 |
|
Действительная цена деления шкалы, d, кг |
1 |
|
Поверочное деление, е, кг |
10 |
|
Пределы допускаемой абсолютной погрешности измерений, mpe, кг для нагрузки:
|
±10 ±20 |
|
Порог реагирования, в единицах d |
1,4 |
|
Невозврат к нулю, в единицах е |
1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество весоизмерительных устройств, шт. |
от 1 до 36 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более |
0,5 |
|
Габаритные размеры датчика весоизмерительного тензорезисторного, мм, не более: | |
|
- диаметр |
120 |
|
- высота |
75 |
|
Масса систем, кг, не более |
200 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +30 80 от 84 до 106 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
10 |
