Сведения о средстве измерений: 93362-24 Газоанализаторы стационарные

Номер по Госреестру СИ: 93362-24
93362-24 Газоанализаторы стационарные
(Лазер)

Назначение средства измерений:
Газоанализаторы стационарные Лазер (далее - газоанализаторы) предназначены для измерений объемной доли определяемых компонентов: водорода (H2), метана (CH4), этана (C2H2), этилена (C2H4), ацетилена (C2H6), оксида углерода (CO), диоксида углерода (CO2) и показаний объемной доли кислорода (О2), азота (N2) в равновесной газовой фазе над поверхностью трансформаторного масла и выдачи предупредительной и аварийной сигнализации.

сертификация программного обеспечения
Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы стационарные
Рисунок № 2

Общие сведения

Дата публикации - 04.10.2024
Срок свидетельства - 02.10.2029
Номер записи - 195169
ID в реестре СИ - 1420250
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Лазер,

Производитель

Изготовитель - Общество с ограниченной ответственностью "БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния" (ООО "БО-ЭНЕРГО.АСТС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_8 Количество типов средств измерений в ФГИС АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Бесплатный

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2308 от 2024.10.02 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Газоанализаторы стационарные (Лазер)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния" (ООО "БО-ЭНЕРГО.АСТС")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93298-24

 Газоанализатор стационарный, МГНП
Общество с ограниченной ответственностью "БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния" (ООО "БО-ЭНЕРГО.АСТС") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
93362-24
02.10.2029
 Газоанализаторы стационарные, Лазер
Общество с ограниченной ответственностью "БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния" (ООО "БО-ЭНЕРГО.АСТС") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - MV_1 Поверки с применением СИ в качестве эталона

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы стационарные (Лазер)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • Лазер
    		•  6 6 3 3 0 6 3 3

    Стоимость поверки Газоанализаторы стационарные (Лазер)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО).

    Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

    Уровень защиты ПО - «Высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного. обеспечения».

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    cm-image-buzby2-tcm

    Номер версии (идентификационный номер) ПО, не ниже

    1.0

    Цифровой идентификатор ПО

    755ec9216a6c09ee7f9ddf000de 10448


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе БО-004.000.0000РЭ «Газоанализаторы стационарные Лазер. Руководство по эксплуатации», раздел 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

    ТУ 26.51.53-001-33691640-2023 Газоанализаторы стационарные Лазер. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния» (ООО «БО-ЭНЕРГО.АСТС»)

    ИНН 7702842089

    Юридический адрес: 105118, г. Москва, вн. тер. г. муниципальный округ Соколиная Гора, ул. Вольная, д. 13

    Телефон: +7(495)128-42-58

    E-mail: office@bo-energo.ru

    Изготовитель

    Общество с ограниченной ответственностью «БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния» (ООО «БО-ЭНЕРГО.АСТС»)
    ИНН 7702842089
    Адрес: 105118, г. Москва, вн. тер. г. муниципальный округ Соколиная Гора, ул. Вольная, д. 13
    Телефон: +7(495)128-42-58
    E-mail: office@bo-energo.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
    Телефон: + 7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния» (ООО «БО-ЭНЕРГО.АСТС»)
    ИНН 7702842089
    Юридический адрес: 105118, г. Москва, вн. тер. г. муниципальный округ Соколиная Гора, ул. Вольная, д. 13
    Телефон: +7(495)128-42-58
    E-mail: office@bo-energo.ru

    Газоанализаторы представляют собой стационарные приборы непрерывного действия.

    Газоанализаторы осуществляют отбор пробы с помощью модуля экстракции. Модуль экстракции включает в себя следующие компоненты: емкость экстрактора, системы масло- и газопроводов, клапанный блок, система прокачки масла, система контроля давления, система контроля уровня масла и система термостатирования. Модуль экстракции полностью герметичен, все части конструкции, контактирующие с маслом и газом, выполнены из алюминия или нержавеющей стали.

    Принцип действия газоанализаторов основан на применении диодно-лазерной спектроскопии поглощения (TDLAS) - это метод измерения концентраций определяемых компонентов в газовой смеси с использованием перестраиваемых диодных лазеров. Поглощение лазерного излучения, по частоте совпадающего с частотой колебательно-вращательного перехода определяемых компонентов, говорит о его наличии в анализируемой смеси. Интенсивность поглощения прямо пропорциональна концентрации определяемых компонентов в смеси.

    Конструктивно газоанализаторы представляют собой герметичный термостатируемый шкаф, устанавливаемый на монтажную стойку возле единицы трансформаторного оборудования. На монтажной стойке также располагается шкаф питания Лазер. Устройство газоанализатора внутри корпуса представлено следующими основными компонентами: лазерный модуль, опорная ячейка, измерительная ячейка, модуль экстракции, модуль измерения водорода. В газоанализаторах предусмотрена возможность подключения внешнего датчика содержания влаги в масле. Опционально газоанализаторы могут быть выполнены с экраном на передней панели и иметь более высокий температурный предел рабочих условий эксплуатации.

    Общий вид газоанализаторов приведен на рисунке 1.

    Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют заводские номера, которые в виде цифрового обозначения, состоящего из арабских цифр, методом гравировки наносятся на идентификационную табличку (рисунок 2). Идентификационная табличка методом наклейки крепится на заднюю панель прибора. Пломбирование корпуса газоанализаторов от несанкционированного доступа не предусмотрено.

    Внешний вид. Газоанализаторы стационарные (Лазер), http://oei-analitika.ru

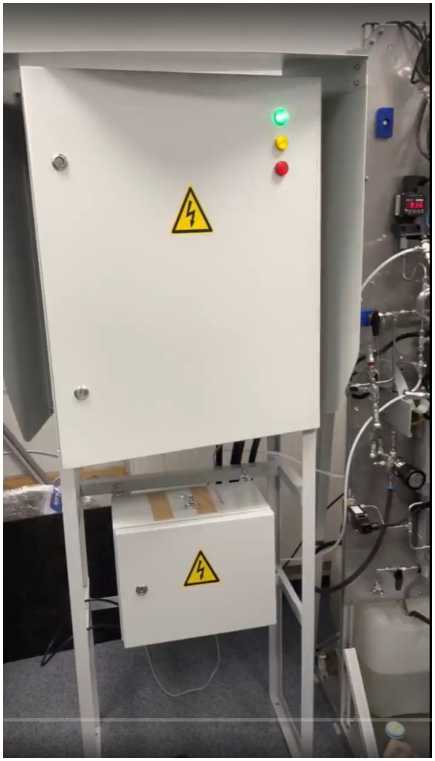

    Рисунок 1 - Общий вид газоанализаторов стационарных Лазер

    Внешний вид. Газоанализаторы стационарные (Лазер), http://oei-analitika.ru

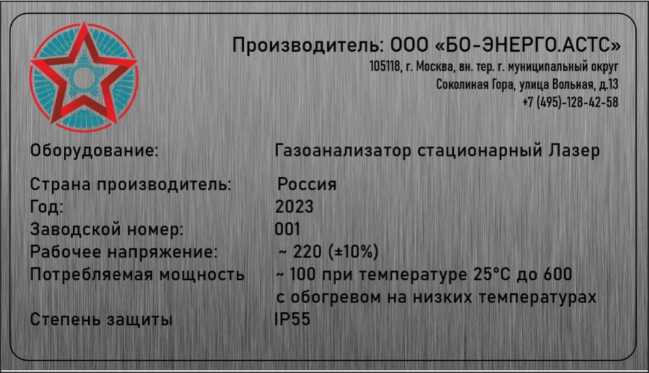

    Рисунок 2 - Идентификационная табличка газоанализаторов


    представлена в таблице 5.

    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Газоанализатор стационарный

    Лазер

    1 шт.

    Комплект ЗИП1)

    -

    -

    Руководство по эксплуатации

    БО-004.000.0000РЭ

    1 экз.

    Паспорт

    БО-004.000.0000ПС

    1 экз.

    1) Состав определяется (опционально) при заказе в соответствии со спецификацией, представленной в руководстве по эксплуатации.


    газоанализаторов приведены в таблицах 2 - 4.

    Таблица 2 - Метрологические характеристики газоанализаторов

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, млн-1

    Пределы допускаемой погрешности измерений объемной доли определяемого компонента

    абсолютной, млн-1

    относительной, %

    Водород H2

    от 5 до 50 включ.

    ±5

    -

    св. 50 до 5000

    -

    ±8

    Метан СН4

    от 1 до 10 включ.

    ±5

    -

    св. 10 до 10000

    -

    ±8

    Ацетилен

    C2H2

    от 0,5 до 5 включ.

    ±2

    -

    св. 5 до 10000

    -

    ±5

    Этилен C2H4

    от 1 до 10 включ.

    ±5

    -

    св. 10 до 10000

    -

    ±8

    Этан C2H6

    от 1 до 10 включ.

    ±5

    -

    св. 10 до 10000

    -

    ±10

    Оксид углерода CO

    от 20 до 200 включ.

    ±20

    -

    св. 200 до 10000

    -

    ±5

    Диоксид углерода CO2

    от 20 до 200 включ.

    ±20

    -

    св. 200 до 10000

    -

    ±5

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Время прогрева и выхода на рабочий режим, ч, не более

    24

    Цикл измерения, ч

    от 1 до 2

    Габаритные размеры (ДхШхВ), мм, не более

    1843x775x600

    (со стойкой)

    Масса, кг, не более

    70

    Напряжение питания переменным током частотой (50±1) Гц, В

    от 198 до 242

    Потребляемая мощность, Вт, не более

    500

    Условия эксплуатации:

    • - температура окружающей среды, °С:

    стандартное исполнение опциональное исполнение

    • - относительная влажность, %, не более

    • - атмосферное давление, кПа

    от -60 до +40 от -60 до +55 98 от 84 до 106,4

    Возможность подключения внешнего датчика содержания влаги в масле

    да

    Диапазон показаний объемной доли кислорода О2, млн-1

    от 300 до 50000

    Диапазон показаний объемной доли азота N2, млн-1

    от 2000 до 10000

    Диапазон показаний общего газосодержания (ОГС), млн-1

    от 2000 до 100000

    Исполнение с экраном на передней панели

    опционально

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, ч, не менее

    150 000

    Средняя наработка на отказ, ч, не менее

    50 000
