Номер по Госреестру СИ: 93298-24
93298-24 Газоанализатор стационарный
(МГНП)
Назначение средства измерений:
Газоанализатор стационарный МГНП (далее - газоанализатор) предназначен для измерений объемной доли определяемых компонентов: водорода (H2), метана (CH4), этана (C2H2), этилена (C2H4), ацетилена (C2H6), оксида углерода (CO), диоксида углерода (CO2) в равновесной газовой фазе над поверхностью трансформаторного масла и выдачи предупредительной и аварийной сигнализации.
Внешний вид.
Газоанализатор стационарный
Рисунок № 1
Внешний вид.
Газоанализатор стационарный
Рисунок № 2
Общие сведения
Дата публикации - 21.07.2025
Срок свидетельства -
Номер записи - 195122
ID в реестре СИ - 1420138
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния" (ООО "БО-ЭНЕРГО.АСТС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2276 от 2024.09.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1345 от 2025.07.21 О внесении изменений в сведения об утвержденных типах средств измерений
№1345 от 2025.07.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Наличие аналогов СИ: Газоанализатор стационарный (МГНП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния" (ООО "БО-ЭНЕРГО.АСТС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93298-24 |
Газоанализатор стационарный, МГНП Общество с ограниченной ответственностью "БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния" (ООО "БО-ЭНЕРГО.АСТС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93362-24 02.10.2029 |
Газоанализаторы стационарные, Лазер Общество с ограниченной ответственностью "БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния" (ООО "БО-ЭНЕРГО.АСТС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Газоанализатор стационарный (МГНП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализатор стационарный (МГНП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор имеет встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО установлено в энергонезависимую память газоанализатора на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора.
Уровень защиты ПО - «Высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
cm-image-buzby2-tcm |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
755ec9216a6c09ee7f9ddf000de 10448 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Описание и работа» документа БО-001.000.0000РЭ «Газоанализатор стационарный МГНП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ПравообладательОбщество с ограниченной ответственностью «БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния» (ООО «БО-ЭНЕРГО.АСТС»)
ИНН 7702842089
Юридический адрес: 105118, г. Москва, вн. тер. г. муниципальный округ Соколиная
Гора, ул. Вольная, д. 13
Телефон: +7(495)128-42-58
E-mail: office@bo-energo.ru
Изготовитель
Общество с ограниченной ответственностью «БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния» (ООО «БО-ЭНЕРГО.АСТС»)ИНН 7702842089
Адрес: 105118, г. Москва, вн. тер. г. муниципальный округ Соколиная Гора, ул. Вольная, д. 13
Телефон: +7(495)128-42-58
E-mail: office@bo-energo.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния» (ООО «БО-ЭНЕРГО.АСТС»)ИНН 7702842089
Юридический адрес: 105118, г. Москва, вн. тер. г. муниципальный округ Соколиная
Гора, ул. Вольная, д. 13
Телефон: +7(495)128-42-58
E-mail: office@bo-energo.ru
Газоанализатор стационарный МГНП, зав. № 001, представляет собой стационарный прибор непрерывного действия.
Газоанализатор осуществляет отбор пробы с помощью модуля экстракции. Модуль экстракции включает в себя следующие компоненты: емкость экстрактора, системы масло- и газопроводов, клапанный блок, система прокачки масла, система контроля давления, система контроля уровня масла и система термостатирования. Модуль экстракции полностью герметичен, все части конструкции, контактирующие с маслом и газом, выполнены из алюминия или нержавеющей стали.
Принцип действия газоанализатора основан на применении диодно-лазерной спектроскопии поглощения (TDLAS) - это метод измерения концентраций определяемых компонентов в газовой смеси с использованием перестраиваемых диодных лазеров. Поглощение лазерного излучения, по частоте совпадающего с частотой колебательновращательного перехода определяемых компонентов, говорит о его наличии в анализируемой смеси. Интенсивность поглощения прямо пропорциональна концентрации определяемых компонентов в смеси.
Конструктивно газоанализатор представляет собой герметичный термостатируемый шкаф, устанавливаемый на монтажную стойку возле единицы трансформаторного оборудования. На монтажной стойке также располагается шкаф питания МГНП. Устройство газоанализатора внутри корпуса представлено следующими основными компонентами: лазерный модуль, опорная ячейка, измерительная ячейка, модуль экстракции, модуль измерения водорода.

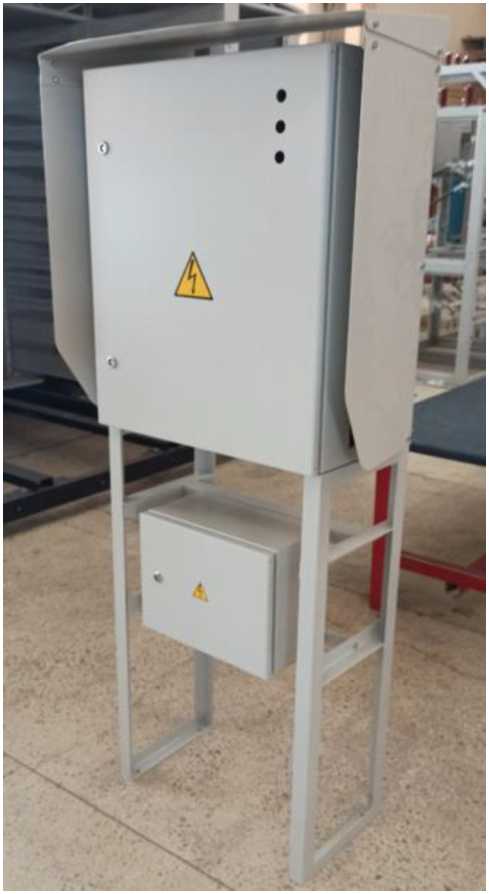

Общий вид газоанализатора приведен на рисунке 1.
Нанесение знака поверки на газоанализатор не предусмотрено. Газоанализатор имеет заводской номер, который в виде цифрового обозначения, состоящего из арабских цифр, методом гравировки нанесен на идентификационную табличку (рисунок 2). Идентификационная табличка методом наклейки крепится на заднюю панель прибора.
Пломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид газоанализатора стационарного МГНП
---------------------------------\
Производитель: ООО «БО-ЭНЕРГО.АСТС»
105118, г. Москва, вн. тер. г. муниципальный округ Соколиная Гора, улица Вольная, д.13 ♦7 (495)-128-42-58
Оборудование:
Страна производитель:
Год:
Заводской номер: Рабочее напряжение: Потребляемая мощность
Степень защиты у
Малообслуживаемый газоанализатор нового поколения (МГНП)
Россия
2022
001 •<____________
- 220 (±10%)
- 100 при температуре 25°С до 600
с обогревом на низких температурах 1р54
Место нанесения
заводского номера
Рисунок 2 - Идентификационная табличка газоанализатора
Метрологические и основные характеристики газоанализатора приведены в таблицах 2 - 3.
Таблица 2 -
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Пределы допускаемой погрешности измерений объемной доли определяемого компонента | |
|
абсолютной, млн-1 |
относительной, % | ||
|
Водород H2 |
от 5 до 50 включ. |
±5 |
- |
|
св. 50 до 5000 |
- |
±10 | |
|
Метан СН4 |
от 1 до 10 включ. |
±5 |
- |
|
св. 10 до 10000 |
- |
±10 | |
|
Ацетилен C2H2 |
от 0,5 до 5 включ. |
±2 |
- |
|
св. 5 до 10000 |
- |
±10 | |
|
Этилен C2H4 |
от 1 до 10 включ. |
±5 |
- |
|
св. 10 до 10000 |
- |
±10 | |
|
Этан C2H6 |
от 1 до 10 включ. |
±5 |
- |
|
св. 10 до 10000 |
- |
±10 | |
|
Оксид углерода CO |
от 20 до 200 включ. |
±20 |
- |
|
св. 200 до 10000 |
- |
±10 | |
|
Диоксид углерода CO2 |
от 20 до 200 включ. |
±20 |
- |
|
св. 200 до 10000 |
- |
±10 | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Время прогрева и выхода на рабочий режим, ч, не более |
24 |
|
Цикл измерения, ч, не более |
2 |
|
Габаритные размеры (ДхШхВ), мм, не более |
1830x670x410 |
|
Масса, кг, не более |
75 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Условия эксплуатации:
|
от -60 до +40 98 от 84 до 106,5 |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка до отказа, ч, не менее |
50 000 |
