Номер по Госреестру СИ: 93345-24
93345-24 Смеситель гармонический
(SAGE Millimeter SFH-10SFSF-A3)
Назначение средства измерений:
Смеситель гармонический SAGE Millimeter SFH-10SFSF-A3 (далее - смеситель) предназначен для измерений параметров спектра - частоты и мощности, в комплекте с анализатором спектра, а также переноса спектра сверхвысокочастотных (далее - СВЧ) сигналов на промежуточную частоту.

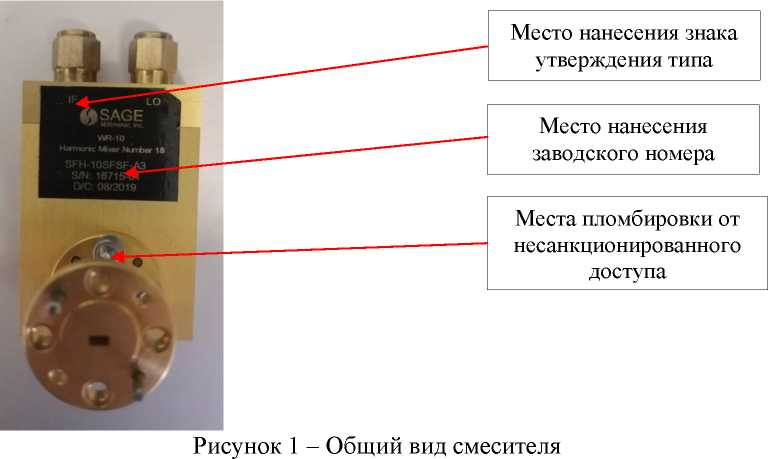

Внешний вид.
Смеситель гармонический
Рисунок № 1
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства -
Номер записи - 195183
ID в реестре СИ - 1420264
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма SAGE Millimeter, Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2309 от 2024.10.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Смеситель гармонический (SAGE Millimeter SFH-10SFSF-A3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Смеситель гармонический (SAGE Millimeter SFH-10SFSF-A3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Смеситель гармонический (SAGE Millimeter SFH-10SFSF-A3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса преобразователя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Описание» документа «Смесители гармонические SAGE Millimeter SFH-10SFSF-A3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель фирма SAGE Millimeter, Inc., США
Адрес: 3043 Kashiwa Street, Torrance, CA 90505, USA
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ВНИИФТРИ
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ
Правообладатель
фирма SAGE Millimeter, Inc., СШААдрес: 3043 Kashiwa Street, Torrance, CA 90505, USA
Принцип действия смесителя основан на получении разностной промежуточной частоты за счет смешения входного СВЧ сигнала и синусоидального сигнала гетеродина, формируемого анализатором спектра, за счет чего спектр входного СВЧ сигнала переносится на промежуточную частоту и подается на измерительный порт анализатора спектра и в нем обрабатывается.
Конструктивно смесители состоят из моноблока продолговатой формы без органов управления и дисплея. На передней панели корпуса смесителя расположен волноводный соединитель (фланец), на боковой панели - разъемы для подключения к анализатору спектра. Внутри корпуса смесителя смонтирована печатная плата с установленными на ней диодным модулем и вспомогательными электронными устройствами.
Общий вид смесителя гармонического SAGE Millimeter SFH-10SFSF-A3, схема пломбировки от несанкционированного доступа, указание мест нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Заводской номер, состоящий из семи цифровых значений, нанесен в виде наклейки на корпус смесителя.
Нанесение знака поверки на корпус смесителя не предусмотрено.
К смесителям данного типа относится Смеситель гармонический SAGE Millimeter SFH-10SFSF-A3 зав. № 16715-01.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот на входе (RF IN), ГГц: |
от 75 до 110 |
|
Диапазон частот на входе гетеродина (LO IN), ГГ ц |
от 4,15 до 6,09 |
|
Номер гармоники для преобразования: |
18 |
|
Диапазон уровня мощности на входе гетеродина (LO IN), дБм: |
от +16 до +19 |
|
Потери коэффициента преобразования при значениях Pin = 0 дБм и Plo = +16 дБм, дБ: |
47±3,4 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип фланца (волновода) СВЧ входа: |
UG-387/U (WR-10) |
|
Габаритные размеры мм, не более: - длина |
51 |
|
- высота |
38 |
|
- ширина |
30 |
|
Масса, кг: |
0,15 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность окружающего воздуха, %, не более |
от 30 до 80 |
