Номер по Госреестру СИ: 93347-24
93347-24 Смеситель гармонический
(Keysight 11970A)
Назначение средства измерений:
Смеситель гармонический Keysight 11970А (далее - смеситель) предназначен для измерений параметров спектра - частоты и мощности, в комплекте с анализатором спектра, а также переноса спектра сверхвысокочастотных (далее - СВЧ) сигналов на промежуточную частоту.
Внешний вид.
Смеситель гармонический
Рисунок № 1
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства -
Номер записи - 195185
ID в реестре СИ - 1420266
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Keysight Technologies Malaysia Sdn Bhd
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2309 от 2024.10.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Смеситель гармонический (Keysight 11970A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Keysight Technologies Malaysia Sdn Bhd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93346-24 |
Смеситель гармонический, Keysight 11970V Keysight Technologies Malaysia Sdn Bhd (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
93347-24 |
Смеситель гармонический, Keysight 11970A Keysight Technologies Malaysia Sdn Bhd (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Смеситель гармонический (Keysight 11970A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Смеситель гармонический (Keysight 11970A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса преобразователя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Настройка и использование» документа «Смесители гармонические Keysight 11970А, 11970V. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательKeysight Technologies Malaysia Sdn Bhd, Малайзия
Адрес: Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ВНИИФТРИ
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ
Принцип действия смесителя основан на получении разностной промежуточной частоты за счет смешения входного СВЧ сигнала и синусоидального сигнала гетеродина, формируемого анализатором спектра, за счет чего спектр входного СВЧ сигнала переносится на промежуточную частоту и подается на измерительный порт анализатора спектра и в нем обрабатывается.
Конструктивно смесители состоят из моноблока продолговатой формы без органов управления и дисплея. На передней панели корпуса смесителя расположен волноводный соединитель (фланец), на боковой панели - разъемы для подключения к анализатору спектра. Внутри корпуса смесителя смонтирована печатная плата с установленными на ней диодным модулем и вспомогательными электронными устройствами.

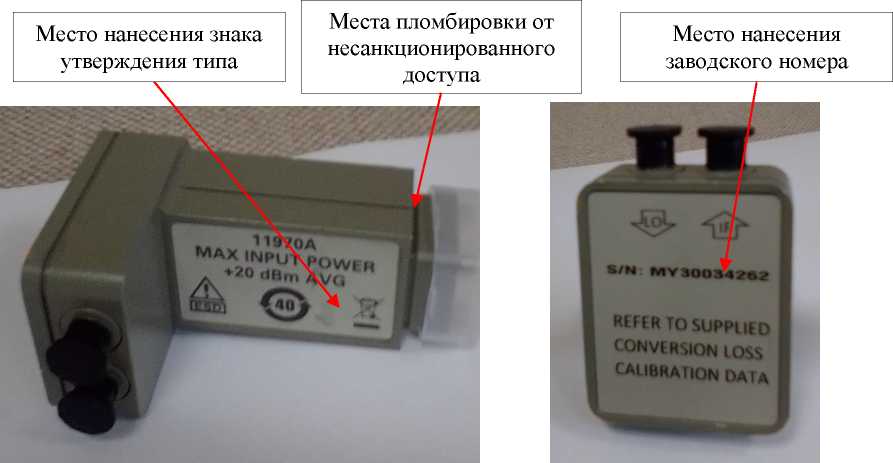

Общий вид смесителя гармонического Keysight 11970А, схема пломбировки от несанкционированного доступа, указание мест нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Заводской номер, состоящий из десяти буквенно-цифровых значений, нанесен методом шелкографии на корпус смесителя.
Рисунок 1 - Общий вид смесителя
Нанесение знака поверки на корпус смесителя не предусмотрено.
К смесителям данного типа относится смеситель гармонический Keysight 11970А зав. № MY30034262.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот на входе (RF IN), ГГц |
от 26,5 до 40,0 |
|
Диапазон частот на входе гетеродина (LO IN), ГГ ц |
от 3,27 до 4,26 |
|
Номер гармоники для преобразования |
8 |
|
Диапазон уровня мощности на входе гетеродина (LO IN), дБм |
от +14 до +18 |
|
Потери коэффициента преобразования при значениях Pin = 0 дБм и Plo = +16 дБм, дБ |
26±3 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип фланца (волновода) СВЧ входа |
UG-599/U (WR-28) |
|
Габаритные размеры мм, не более: | |
|
- длина |
71 |
|
- высота |
51 |
|
- ширина |
36 |
|
Масса, кг |
0,14 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность окружающего воздуха, %, не более |
от 30 до 80 |
