Сведения о средстве измерений: 93395-24 Приборы для определения коэффициента газопроницаемости твердых веществ и материалов

Номер по Госреестру СИ: 93395-24
93395-24 Приборы для определения коэффициента газопроницаемости твердых веществ и материалов
(Эталон-Дарси)

Назначение средства измерений:
Приборы для определения коэффициента газопроницаемости твердых веществ и материалов Эталон-Дарси (далее - приборы) предназначены для измерений коэффициента газопроницаемости при заданном значении обратного порового давления и коэффициента абсолютной газопроницаемости образцов методом стационарной фильтрации. Приборы применяют в качестве рабочих эталонов 1-го разряда согласно Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов, утвержденной приказом Росстандарта от 15.03.2021 № 315, в диапазоне измерений коэффициента газопроницаемости от 1^10-3 до 5 мкм2.

сертификация программного обеспечения
Внешний вид. Приборы для определения коэффициента газопроницаемости твердых веществ и материалов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для определения коэффициента газопроницаемости твердых веществ и материалов
Рисунок № 1

Общие сведения

Дата публикации - 10.10.2024
Срок свидетельства - 07.10.2029
Номер записи - 195218
ID в реестре СИ - 1420340
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Эталон-Дарси,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭкогеосПром" (ООО "ЭкогеосПром")
Страна - РОССИЯ
Населенный пункт - г. Тверь
Уведомление о начале осуществления предпринимательской деятельности -

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2338 от 2024.10.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Приборы для определения коэффициента газопроницаемости твердых веществ и материалов (Эталон-Дарси)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭкогеосПром" (ООО "ЭкогеосПром")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
71617-18
28.06.2028
Приборы для определения карбонатности горных пород, "Кадометр"
Общество с ограниченной ответственностью "ЭкогеосПром" (ООО "ЭкогеосПром") (РОССИЯ г. Тверь)
ОТ
МП
1 год
93395-24
07.10.2029
Приборы для определения коэффициента газопроницаемости твердых веществ и материалов, Эталон-Дарси
Общество с ограниченной ответственностью "ЭкогеосПром" (ООО "ЭкогеосПром") (РОССИЯ г. Тверь)
ОТ
МП
1 год

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Кто поверяет Приборы для определения коэффициента газопроницаемости твердых веществ и материалов (Эталон-Дарси)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
(RA.RU.311473)
РСТ
  • Эталон-Дарси
  • 2 2 0 0 1 1 0

    Стоимость поверки Приборы для определения коэффициента газопроницаемости твердых веществ и материалов (Эталон-Дарси)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Приборы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

    Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

    Идентификационные данные ПО приборов приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Эталон-Дарси

    Номер версии (идентификационный номер) ПО, не ниже

    2.423

    Цифровой идентификатор

    -

    Влияние программного обеспечения на метрологические характеристики приборов учтено при нормировании характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Принцип работы прибора» руководства по эксплуатации.

    Применение приборов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта Российской Федерации от 15 марта 2021 г. № 315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов»;

    ЛЕАН.097.99103030.2021 ТУ Прибор для определения коэффициента газопроницаемости твердых веществ и материалов «Эталон-Дарси». Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «ЭкогеосПром» (ООО «ЭкогеосПром»)

    ИНН 6950053594

    Юридический адрес: 170100, г. Тверь, ул. Индустриальная, д. 13, зд. прачечной мастерской

    Телефон/факс: +7 (915) 730-11-23

    E-mail: ecogeosprom@yandex.ru

    Web-сайт: www.ecogeospro.ru

    Изготовитель

    Общество с ограниченной ответственностью «ЭкогеосПром» (ООО «ЭкогеосПром») ИНН 6950053594
    Адрес: 170100, Тверь, ул. Индустриальная, д. 13, зд. прачечной мастерской Телефон/факс: +7 (915) 730-11-23
    E-mail: ecogeosprom@yandex.ru
    Web-сайт: www.ecogeospro.ru

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    Общество с ограниченной ответственностью «ЭкогеосПром» (ООО «ЭкогеосПром»)
    ИНН 6950053594
    Юридический адрес: 170100, г. Тверь, ул. Индустриальная, д. 13, зд. прачечной мастерской
    Телефон/факс: +7 (915) 730-11-23
    E-mail: ecogeosprom@yandex.ru
    Web-сайт: www.ecogeospro.ru

    Принцип действия приборов основан на одновременном измерении объёмного расхода, перепада давления и температуры газа при его фильтрации через исследуемый Приборы позволяют измерять коэффициент газопроницаемости при заданном обратного порового давления и коэффициент абсолютной газопроницаемости стационарной фильтрации.

    При проведении измерений коэффициента газопроницаемости при заданном

    образец. значении методом

    значении обратного порового давления (среднее давление газа между входной и выходной поверхностью исследуемого образца) исследуемый образец цилиндрической формы с известными значениями длины и диаметра (либо образец призматической формы с известным значением длины ребра и высоты) помещается в кернодержатель прибора, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Далее создается избыточное постоянное давление газа на входной поверхности исследуемого образца, в результате чего начинается процесс стационарной фильтрации (скорость потока газа неизменна во времени) этого газа через образец с линейным направлением потока. Во время этого процесса программным обеспечением прибора фиксируются показания датчиков давления, температуры и объёмного расхода газа. По полученным показаниям производится расчет коэффициента газопроницаемости при заданном значении обратного порового давления согласно формуле Дарси. Для измерения коэффициента абсолютной газопроницаемости согласно эффекту Клинкенберга проводится от трех и более измерений коэффициента газопроницаемости образца при различных значениях обратного порового давления.

    Конструктивно приборы состоят из следующих элементов: прикрепленный к корпусу прибора кернодержатель со встроенными датчиками давления; корпус прибора со встроенными в него электронным блоком управления, газовым трактом, расходомерами, пневматическими и электромеханическими клапанами, пневматическим насосом для создания давления обжима исследуемого образца в кернодержателе; персональный компьютер для управления прибором. Опционально прибор может иметь внешний блок создания давления обжима исследуемого образца в кернодержателе, представляющий собой гидравлический насос. В этом случае прибор оснащается соответствующим кернодержателем.

    Корпус приборов изготавливают из металлических сплавов, окрашивают в цвета в соответствии с технической документацией производителя.

    Каждый экземпляр приборов имеет заводской номер, расположенный на боковой стороне корпуса прибора. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом. Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид и место

    нанесения заводского номера на приборы представлены на

    Внешний вид. Приборы для определения коэффициента газопроницаемости твердых веществ и материалов (Эталон-Дарси), http://oei-analitika.ru

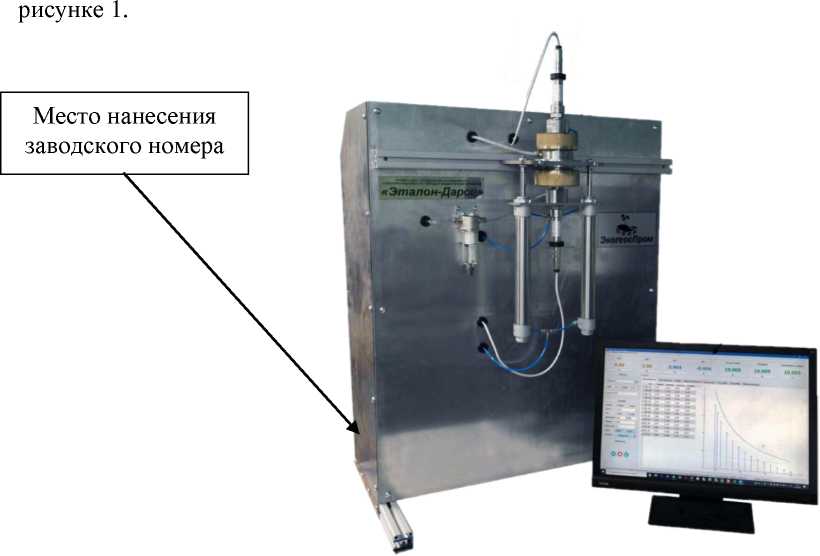

    Рисунок 1 - Общий вид и место нанесения заводского номера на приборы для определения коэффициента газопроницаемости твердых веществ и материалов Эталон-Дарси

    Пломбирование приборов не предусмотрено. Конструкция приборов обеспечивает ограничение доступа к частям приборов, несущим первичную измерительную информацию, и местам настройки (регулировки).


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Прибор для определения коэффициента газопроницаемости твердых веществ и материалов

    Эталон-Дарси

    1 шт.

    Кернодержатель для цилиндрических образцов диаметром, отличным от 30 мм

    -

    1 шт.*

    Кернодержатель для призматических образцов

    -

    1 шт.*

    Гидравлический блок создания давления обжима до 70 МПа в комплекте с гидравлическим кернодержателем для цилин-дрических/призматических образцов

    -

    1 шт.*

    Персональный компьютер

    -

    1 шт.

    Программное обеспечение

    Эталон-Дарси

    1 шт.

    Комплект кабелей

    -

    1 шт.

    Комплект расходных материалов

    -

    1 шт.

    Паспорт. Руководство по эксплуатации. Документация на программное обеспечение

    -

    1 экз.

    Методика поверки

    -

    1 экз.*

    * - по заказу


    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон измерений коэффициента газопроницаемости при заданном значении обратного порового давления, 10-3^мкм2 (мД) 1)

    от 0,05 до 5 000

    Пределы допускаемой абсолютной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне от 0,05 до 1 [10-3^мкм2] (мД) 1) включ., [10-3^мкм2] (мД) 1)

    ± 0,04

    Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне св. 1 до 5000 [10-3^мкм2] (мД) 1), %

    ± 4

    Диапазон измерений коэффициента абсолютной газопроницаемости, 10-3^мкм2 (мД) 1)

    от 0,05 до 5 000

    Пределы допускаемой абсолютной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне от 0,05 до 1 [10-3^мкм2] (мД) 1) включ., [10-3^мкм2] (мД) 1)

    ± 0,04

    Пределы допускаемой относительной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне св. 1 до 5000 [10-3^мкм2] (мД) 1), %

    ± 4

    1)  1 миллидарси [мД]=0,986923^10-15 м2 = 0,986923^10-3 мкм2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диаметр исследуемых образцов цилиндрической формы (или длина ребра призмы), мм

    от 1 до 500

    Длина исследуемых образцов цилиндрической формы (или высота призмы), мм

    от 1 до 500

    Диапазон давления обжима газом, МПа

    от 1 до 3

    Диапазон давления обжима жидкостью, МПа

    от 1 до 70

    Максимальное поровое давление, МПа

    1

    Давление газа для измерений и управления прибором, МПа

    1,2

    Используемые газы при измерениях

    воздух, N2, Ar, H2, O2, CO, CO2, He, CH4, SiH4, NH3,

    C2H2, C2H4, C2H6,

    C3H6 (пропилен),

    Наименование характеристики

    Значение

    C2F6, C3H8, NF3, N2O,

    C2F6, H2S, Cl2, SF6,

    NO, Xe, любая смесь из этих газов, максимально 5 компонентов

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220±22

    50/60

    Габаритные размеры, мм, не более:

    • - высота

    • - ширина

    • - длина

    1100

    800

    550

    Масса, кг, не более

    85

    Условия окружающей среды:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +20 до +30

    от 45 до 80 от 84 до 106,7
