Сведения о средстве измерений: 93396-24 Датчики вибрации универсальные трехосевые

Номер по Госреестру СИ: 93396-24
93396-24 Датчики вибрации универсальные трехосевые
(ВД15)

Назначение средства измерений:
Датчики вибрации универсальные трехосевые ВД15 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброускорения и виброскорости своего основания в трех взаимно ортогональных направлениях.

сертификация программного обеспечения

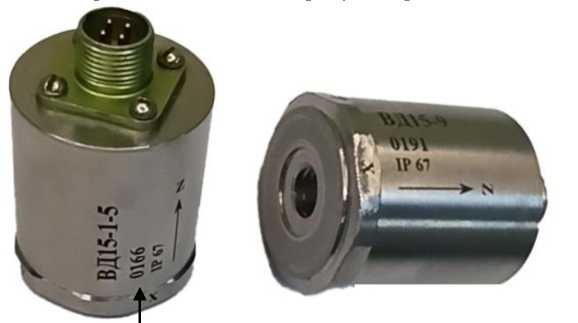

Внешний вид. Датчики вибрации универсальные трехосевые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики вибрации универсальные трехосевые
Рисунок № 1

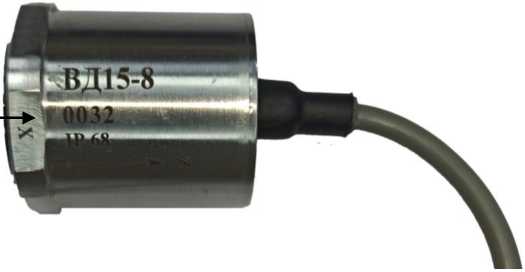

Внешний вид. Датчики вибрации универсальные трехосевые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики вибрации универсальные трехосевые
Рисунок № 2

Общие сведения

Дата публикации - 10.10.2024
Срок свидетельства - 07.10.2029
Номер записи - 195219
ID в реестре СИ - 1420341
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ВД15-8, ВД15-2, ВД15-1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-техническая фирма "Микроникс" (ООО НТФ "Микроникс")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_38 Анализ рынка поверки Санкт-Петербурга

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2338 от 2024.10.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчики вибрации универсальные трехосевые (ВД15)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-техническая фирма "Микроникс" (ООО НТФ "Микроникс")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93396-24
07.10.2029
 Датчики вибрации универсальные трехосевые, ВД15
Общество с ограниченной ответственностью "Научно-техническая фирма "Микроникс" (ООО НТФ "Микроникс") (РОССИЯ г. Омск) 		ОТ
МП 		2 года
Отчет - CR_4 СИ неразрушающего контроля

CR_4. СИ неразрушающего контроля — ООО «Константа»

Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.

Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.

Содержание отчета

Общие сведения

  • Количество типов СИ, закрепленных за ООО «Константа».
  • Динамика работы компании на рынке поверок по годам (2021–2025).

Данные по поверкам

  • Разбивка по годам: 2021–2025.
  • Первичные и периодические поверки.
  • Распределение по юридическим и физическим лицам.
  • Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).

Группы средств измерений

Сводные таблицы по ключевым видам СИ:

  • Ультразвуковые, вихретоковые, магнитные методы.
  • Твердомеры, микротвердомеры, приборы для измерения блеска.
  • Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».

Статистика

  • Количество выполненных поверок и извещений о непригодности.
  • Число владельцев СИ по каждому типу.
  • Перечень организаций-поверителей по типам СИ.

Доли организаций в динамике

  • Позиции ООО «Константа» относительно конкурентов.
  • Доли рынка по годам и тренды изменений.

Визуализация

  • Графики динамики поверок по годам и типам СИ.
  • Таблицы для отслеживания тенденций развития компании.

Кому полезен отчет

  • Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
  • Экспертам-метрологам — структура парка СИ и тренды поверок.
  • Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
  • Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики вибрации универсальные трехосевые (ВД15)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)		 РСТ
  • ВД15-1
  • ВД15-2
  • ВД15-8
  • ВД15-7
    		•  14 14 14 0 0 14 14 0

    Стоимость поверки Датчики вибрации универсальные трехосевые (ВД15)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) состоит из встроенного ПО датчиков и внешнего ПО, устанавливаемого на ПК пользователя.

    Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений паролем.

    Внешнее ПО «ВД15-сервис» для персонального компьютера. Данное ПО позволяет установить необходимую конфигурацию датчика (записать требуемые параметры в его измеряемые относительно

    регистры), а также отобразить на экране персонального компьютера виброускорение и виброскорость по трем осям и оценить положение датчика геовертикали.

    Идентификационные    данные программного обеспечения

    в таблице 1.

    Уровень защиты - «средний» в соответствии с Р 50.2.077-2014.

    приведены

    Таблица 1- Идентификационные данные программного обеспечения

    Наименование программного обеспечения

    Идентификационное наименование ПО

    Номер версии (идентификационный номер) ПО

    Цифровой идентификатор

    ПО

    Встроенное ПО

    BD-15 v**MAIN.bin

    не ниже 12

    —

    ВД15-сервис

    VD15 Service.exe

    не ниже 1.6.0

    -

    ** - номер версии (идентификационный номер) ПО

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом или методом наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3 «Устройство датчика» документа ГСПК.402321.041 РЭ «Датчик вибрации универсальный трехосевой ВД15. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГСПК.402321.041 ТУ «Датчики вибрации универсальные трехосевые ВД15. Технические условия»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

    Правообладатель

    фирма

    фирма

    Общество с ограниченной ответственностью  «Научно-техническая

    «Микроникс» (ООО НТФ «Микроникс»)

    ИНН 5501009204

    Юридический адрес: 644029, г. Омск, ул. Нефтезаводская, д. 14, помещ. 16, оф. 16Б

    Изготовитель

    Общество с ограниченной ответственностью  «Научно-техническая
    «Микроникс» (ООО НТФ «Микроникс»)
    ИНН 5501009204
    Адрес: 644029, г. Омск, ул. Нефтезаводская, д. 14, помещ. 16, оф. 16Б

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

    Правообладатель

    фирма
    фирма
    Общество с ограниченной ответственностью  «Научно-техническая
    «Микроникс» (ООО НТФ «Микроникс»)
    ИНН 5501009204
    Юридический адрес: 644029, г. Омск, ул. Нефтезаводская, д. 14, помещ. 16, оф. 16Б

    Принцип действия датчиков основан на генерации электрического сигнала пропорционального вибрации, воздействующей на датчик.

    Датчик выполнен на основе МЭМС микросхемы трёхосевого акселерометра и микропроцессора, реализующего алгоритмы цифровой обработки измеряемого вибросигнала.

    Область применения датчика - работа в качестве измерительного элемента виброизмерительных и виброзащитных систем, в том числе - в качестве вибровыключателя.

    Датчик выполнен в герметичном металлическом корпусе цилиндрической формы. Подключение датчиков осуществляется через разъём РС7ТВ, или через РС4ТВ, или неразъёмный вариант - в зависимости от варианта исполнения датчика.

    Датчики выпускаются в следующих модификациях:

    ВД15-А-Б-В-М, где:

    А — вариант исполнения и подключения (1, 3, 5, 7, 9 — разъёмные подключения; 2, 4, 6, 8, 10 - неразъёмные подключения (кабель встроен в корпус)):

    • - ВД15-1

    • - ВД15-1-5

    • - ВД15-2

    • - ВД15-3

    • - ВД15-4

    • - ВД15-5

    • - ВД15-6

    • - ВД15-7

    • - ВД15-8

    • - ВД15-9

    • - ВД15-10

    • - датчик с выходом RS-485, разъём РС7ТВ;

    • - датчик с напряжением питания 5 В, с выходом RS-485, разъём РС4ТВ;

    • - датчик с выходом RS-485, неразъёмный;

    • - датчик с выходами RS-485 и 4-20 мА, разъём РС7ТВ;

    • - датчик с выходами RS-485 и 4-20 мА, неразъёмный;

    • - датчик с выходами RS-485 и дискретным, разъём РС7ТВ;

    • - датчик с выходами RS-485 и дискретным, неразъёмный;

    • - датчик с выходами RS-485, дискретным и 4-20 мА, разъём РС7ТВ;

    • - датчик с выходами RS-485, дискретным и 4-20 мА, неразъёмный;

    • - датчик с выходом 4-20 мА, разъём РС4ТВ;

    • - датчик с выходом 4-20 мА, неразъёмный.

    Б — напряжение питания постоянного тока: обозначение отсутствует — 24 В (по умолчанию);

    5 — 5 В (используется только для модификации ВД15-1-5).

    В — длина кабеля в метрах (указывается только для модификаций с неразъемным подключением и длиной кабеля отличной от 1 м. Для модификаций с длиной кабеля 1 м обозначение не наносится).

    М — если указано, то вариант с защитой кабеля металлорукавом диаметром 6 мм. Длина металлорукава меньше длины кабеля на 75 мм.

    Общий вид датчиков и место нанесения заводского номера представлены на рисунке 1. Пломбирование датчиков не предусмотрено.

    Заводские номера в виде цифровых обозначений, состоящих из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на корпус датчиков лазерной гравировкой.

    Нанесение знака поверки на датчики не предусмотрено.

    Внешний вид. Датчики вибрации универсальные трехосевые (ВД15), http://oei-analitika.ru

    а)

    Место нанесения заводского номера

    а) - Датчики с разъем б) - Датчики с неразъе

    Внешний вид. Датчики вибрации универсальные трехосевые (ВД15), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков и места нанесения заводского номера


    Таблица 4-

    Наименование

    Обозначение

    Количество

    Датчик вибрации универсальный трехосевой

    ВД15

    1 шт.

    Кабель для подключения (для разъемного датчика)

    —

    1 шт.

    Паспорт

    ГСПК.402321.041 ПС

    1 экз.

    Руководство по эксплуатации

    ГСПК.402321.041 РЭ

    1 экз.*

    Руководство пользователя

    ГСПК.ПО.6.ВД15.001 РП

    1 экз.*

    Диск cd с внешним ПО

    ВД15-сервис

    1 шт.*

    * - По требованию Заказчика

    Руководство   по эксплуатации ГСПК.402321.041 РЭ, Руководство   пользователя

    ГСПК.ПО.6.ВД15.001 РП и ПО «ВД15-сервис» доступно для скачивания с официального сайта производителя по адресу, указанному в паспорте на датчик


    Таблица 2- Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений СКЗ виброускорения, м/с^

    от 1 до 7

    от 1 до 21

    от 1 до 49

    от 1 до 106

    Диапазон измерений СКЗ виброскорости, мм/с:

    - при подключении по интерфейсу RS-485

    от 1 до 200

    - при подключении по интерфейсу (4-20) мА

    для датчиков ВД15-3, ВД15-4, ВД15-7, ВД15-8

    от 1 до 20

    от 1 до 50

    от 1 до 100

    от 1 до 200

    - при подключении по интерфейсу (4-20) мА

    для датчиков ВД15-9, ВД15-10

    от 3 до 20 от 3 до 50 от 3 до 100 от 5 до 200

    Диапазон рабочих частот при измерении СКЗ виброускорения, Гц

    от 5 до 1000

    таблицы 2

    Наименование характеристики

    Значение

    Диапазон рабочих частот при измерении СКЗ виброскорости, Гц: - при подключении по интерфейсу RS-485

    от 5 до 1000

    - при подключении по интерфейсу (4-20) мА

    от 10 до 1000

    Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мА/(мм^с-1), при подключении по интерфейсу (4-20) мА в диапазоне измерений СКЗ виброскорости:

    - от 1 до 20 мм/с

    0,8

    - от 1 до 50 мм/с

    0,32

    - от 1 до 100 мм/с

    0,16

    - от 1 до 200 мм/с

    0,08

    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, %

    ±5

    Пределы допускаемой относительной погрешности измерений СКЗ виброускорения на базовой частоте 159,16 Гц, %, в рабочем диапазоне измерений СКЗ виброускорения:

    - от 1 до 7 м/с^ (по осям X, Y, Z)

    ±20

    - от 1 до 21 м/с^, от 1до 49 м/с^, от 1 до 106 м/с^: (по осям X, Y)

    ±10

    - от 1 до 21 м/с^, от 1до 49 м/с^, от 1 до 106 м/с^: (по оси Z)

    ±5

    Пределы допускаемой относительной погрешности измерений СКЗ виброскорости на базовой частоте 80 Гц, % (по оси Z)

    ±10

    Неравномерность амплитудно-частотной характеристики: - виброускорения (по осям X, Y, Z), %

    ±10

    - виброскорости (по оси Z), %

    ±10

    Примечание - Диапазоны измерений метрологических характеристик указаны в прилагаемом

    на Датчик паспорте. Эксплуатация Датчика без Действующего паспорта запрещена.

    Таблица 3- Основные технические

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока, В:

    • - для модификации ВД15-1-5

    • - при подключении по интерфейсу (4-20) мА

    • - при подключении по интерфейсу RS-485

    от 4,5 до 5,5

    от 18 до 26

    от 10 до 30

    Габаритные размеры (без кабеля), мм, не более:

    • - высота

    • - диаметр

    40

    29

    Масса преобразователя (без кабеля), кг, не более

    0,09

    Степень защиты, обеспечиваемая оболочкой ГОСТ 14254-2015:

    • - для модификаций с разъемным подключением

    • - для модификаций с неразъемным подключением

    IP67

    IP68

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при +35 °С, %

    от -50 до +60

    98

    Средний срок службы, лет, не менее

    10
