Номер по Госреестру СИ: 93403-24
93403-24 Комплексы технических средств измерительные
(UZOLA PRO100)
Назначение средства измерений:
Комплексы технических средств измерительные UZOLA PRO100 (далее - комплексы, UZOLA PRO100) предназначены для измерений сигналов от первичных измерительных преобразователей (датчиков) в виде постоянного электрического напряжения, силы постоянного электрического тока, сигналов термопреобразователей сопротивления (ТС), измерений количества импульсов, воспроизведения аналоговых сигналов силы постоянного электрического тока.
Внешний вид.
Комплексы технических средств измерительные
Рисунок № 1
Внешний вид.
Комплексы технических средств измерительные
Рисунок № 2
Внешний вид.
Комплексы технических средств измерительные
Рисунок № 3
Общие сведения
Дата публикации - 10.10.2024
Срок свидетельства - 07.10.2029
Номер записи - 195226
ID в реестре СИ - 1420348
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Континент Электротехсервис" (ООО "КОНТИНЕНТ ЭТС")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2338 от 2024.10.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы технических средств измерительные (UZOLA PRO100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Континент Электротехсервис" (ООО "КОНТИНЕНТ ЭТС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93403-24 07.10.2029 |
Комплексы технических средств измерительные, UZOLA PRO100 Общество с ограниченной ответственностью "Континент Электротехсервис" (ООО "КОНТИНЕНТ ЭТС") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
4 года |
Кто поверяет Комплексы технических средств измерительные (UZOLA PRO100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы технических средств измерительные (UZOLA PRO100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) делится на встроенное устанавливаемое на АРМ (персональный компьютер) Codesys.
Встроенное ПО модулей измерительных, влияющее характеристики, устанавливается в энергонезависимую память производственного цикла на заводе-изготовителе и недоступно для эксплуатации.
Метрологические характеристики нормированы с учётом ПО.
ПО, и внешнее ПО,
на метрологические модулей во время изменения в процессе
ПО Codesys, не влияющее на метрологические характеристики, предназначено для конфигурирования и программирования работы модулей ввода-вывода и комплекса в целом, для создания прикладной программы комплекса, а также отображения данных на АРМ.
Идентификационные данные ПО Codesys представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Codesys |
|
Номер версии (идентификационный номер ПО) |
V3.5.16 |
|
Цифровой идентификатор ПО |
номер версии |
Защита ПО от изменений, том числе, его метрологически значимой части и измеренных данных, осуществляется:
-
- автоматическим контролем целостности всех компонентов ПО;
- автоматическим контролем доступа к компонентам ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;
-
- автоматическим ведением журнала событий и журнала сигнализаций.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Уровень защиты ПО Codesys от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.10 «Работа модулей» руководства по эксплуатации МПВР.421457.001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной силы постоянного электрического тока
июля 2023 г. измерений
поверочной схемы для средств в диапазоне от 1^10-16 до 100 А»;
измерений
Приказ Росстандарта от 28 поверочной схемы для средств и электродвижущей силы»;
№ 1520 «Об утверждении государственной постоянного электрического напряжения
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
МПВР.421457.001ТУ «Комплексы технических средств измерительные UZOLA PRO100. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Континент Электротехсервис» (ООО «КОНТИНЕНТ ЭТС»)
ИНН 5261108921
Юридический адрес: 603107, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 7а, оф. 2
Телефон: (831) 217-23-23
Web-сайт: http://www.uzola.ru
E-mail: info@uzola.ru
Изготовитель
Общество с ограниченной ответственностью «Континент Электротехсервис» (ООО «КОНТИНЕНТ ЭТС»)ИНН 5261108921
Адрес: 603107, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 7а, оф. 2 Телефон: (831) 217-23-23
Web-сайт: http://www.uzola.ru
E-mail: info@uzola.ru
Испытательный центр
Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, Нижегородская обл., г. Нижний Новгород, ул. Республиканская, д. 1 Телефон (факс): 8- 800-200-22-14
Web-сайт: http://www.nncsm.ru
Е-mail: mail@nncsm.ru
Правообладатель
Общество с ограниченной ответственностью «Континент Электротехсервис» (ООО «КОНТИНЕНТ ЭТС»)ИНН 5261108921
Юридический адрес: 603107, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 7а, оф. 2
Телефон: (831) 217-23-23
Web-сайт: http://www.uzola.ru
E-mail: info@uzola.ru
Принцип действия комплексов заключается в непрерывном измерении и преобразовании в цифровой код входных электрических сигналов, поступающих от измерительных преобразователей (ИП) или других источников, а также в непрерывном преобразовании в выходные электрические сигналы входного цифрового кода.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из модулей, установленных на шасси (рейку), согласно требуемой конфигурации:
-
- модуль процессорный PRO100-CU-001, работающий под управлением операционной системы реального времени, обеспечивает выполнение прикладной программы управления технологическим процессом и работоспособность комплекса в целом;
-
- модули ввода-вывода, обеспечивающие сбор информации о параметрах протекания технологических процессов и выдачу сигналов управления.
В состав комплексов могут входить следующие модули ввода-вывода, отличающиеся количеством и типом входных и выходных сигналов:
-
- PRO100-AI-161 - модуль аналогового ввода, реализующий преобразование входных сигналов силы постоянного электрического тока, напряжения постоянного электрического тока;
-
- PRO100-TI-101 - модуль аналогового ввода, реализующий преобразование входных сигналов сопротивления постоянному электрическому току от термопреобразователей сопротивления (ТС);
-
- PRO100-DI-321 - модуль дискретного ввода, 32-канальный, из которых 8 каналов используются для счета количества входных импульсов, амплитудой от 11 до 24 В, частотой до 100 кГц;
-
- PRO100-AO-041 - модуль аналогового вывода, реализующий цифро-аналоговое преобразование числовых значений в выходные сигналы силы постоянного электрического тока.
-
- PRO100-DO-321 - модуль дискретного вывода, реализующий выдачу дискретных управляющих сигналов постоянного тока;
- PRO100-RO-161 - модуль релейного вывода, реализующий выдачу управляющих сигналов типа «сухой контакт», коммутирующих нагрузку до 2 А.
Полный перечень модулей ввода-вывода с указанием метрологических характеристик приведен в таблице 2.
Комплексы предназначены для эксплуатации в электротехнических шкафах, обеспечивающих защиту от пыли и влаги в соответствии с условиями размещения, и оборудованных, в зависимости от заказа и проекта, необходимыми системами электропитания, сетевого и коммутационного оборудования, защитной аппаратуры.
Модули ввода-вывода имеют возможность горячей замены без отключения напряжения питания. Для внутренней связи между процессорным модулем и модулями ввода-вывода используется шина CAN, связь с внешними устройствами осуществляется через порты ввода-вывода процессорного модуля (RS-485, CAN, Ethernet).
Заводской номер в виде цифрового кода, состоящего из латинских букв и арабских цифр, наносится на правую боковую сторону корпуса модулей с помощью гравировки. Заводской номер содержит маркировку даты выпуска: 7 и 8 цифра номера - год выпуска, 9 и 10 цифра номера - месяц выпуска.
Пломбирование модулей изготовителем производится путем наклеивания саморазрушающейся этикетки на правую боковую сторону корпуса.
Пломбирование при поверке и нанесение знака поверки на комплексы не предусмотрено.

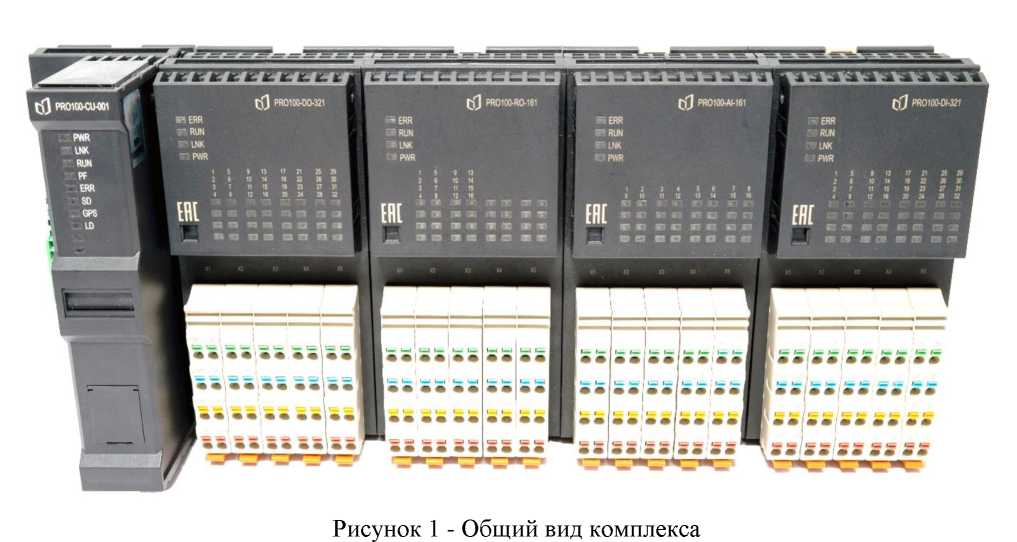

Общий вид комплексов представлен на рисунке 1 и 2, место нанесения заводского номера представлено на рисунке 3.

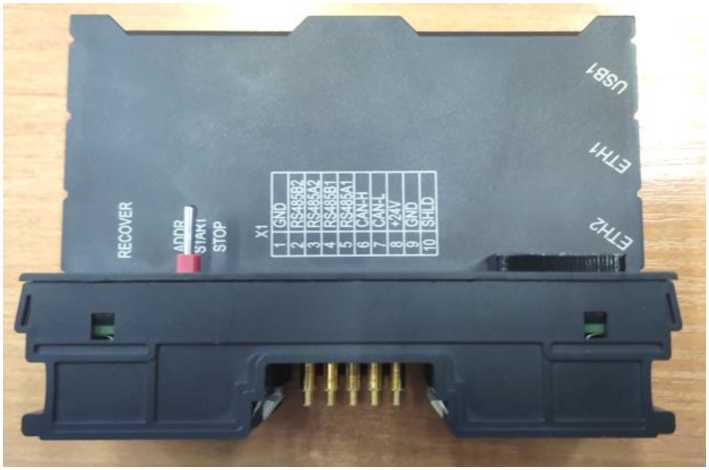

Рисунок 2 - Вид слева

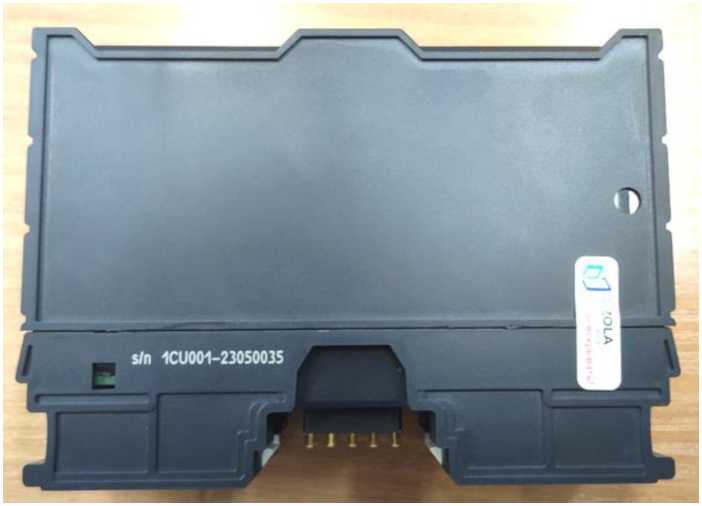

Рисунок 3 - Место нанесения заводского номера и пломбы изготовителя
Метрологические и основные технические характеристики комплексов технических средств измерительных UZOLA PRO100 представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплексов UZOLA PRO100
|
Наименование модуля, количество каналов в модуле |
Диапазоны преобразований аналоговых сигналов и разрядность цифровых сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 10 °С | |
|
На входе |
На выходе | |||
|
1 |
2 |
3 |
4 |
5 |
|
PRO100-AI-161 (16 каналов) |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от -5 до +5 В от 0 до 10 В от 0 до 5 В |
Float IEEE 754 (32 бита) |
уо ±0,10 % |
Yд=±0,02 % |
|
PR0100-TI-101 (10 каналов) |
сигналы от ТС с НСХ: 50М, 100М (а = 0,00428 °С-‘) от -180 до +200 °C; 50М, 100М (а = 0,00426 °С-‘) от -50 до +200 °C; Pt50, Pt100 (а = 0,00385 °С-‘), 50П, 100П (а = 0,00391 °С-‘) от -200 до +850 °C; 50Н, 100Н (а = 0,00617 °С-‘) от -60 до +180 °C |
Float IEEE 754 (32 бита) |
Ло=±0,5 °C для 4-проводной схемы подключения; Ло=±0,7 °C для 3-проводной схемы подключения |
Лд=±0,30 °C Лд=±0,30 °C |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
PRO-100-DI-321 (8 каналов) |
счет импульсов, в диапазоне от 1 до 2^2 имп. |
32 бита |
Лру=±1 имп. | |
|
PR0100-AO-041 (4 каналов) |
Float IEEE 754 (32 бита) |
от 0 до 20 мА; от 4 до 20 мА |
уо ±0,10 % |
уд ±0,03 % |
|
Используемые обозначения: Yо - пределы допускаемой основной приведенной к диапазону измерений погрешности; Yd - пределы допускаемой дополнительной приведенной к диапазону измерений погрешности; Ло - пределы допускаемой основной абсолютной погрешности; Лд - пределы допускаемой дополнительной абсолютной погрешности; Лру - пределы допускаемой абсолютной погрешности, на каждые 10000 импульсов, в рабочих условиях эксплуатации; | ||||
Таблица 3 - Основные технические характеристики комплексов UZOLA PRO100
|
Наименование характеристики |
Значение |
|
Максимальное количество модулей в составе комплекса |
32 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность при температуре +35 °С, % |
до 95 |
|
Нормальные условия эксплуатации: - температуры окружающей среды, °С |
от +22 до +28 |
|
- относительная влажность при температуре +25 °С (без конденсации), % |
от 30 до 80 |
|
Габаритные размеры модуля, мм, не более - высота |
130 |
|
- ширина |
60 |
|
- глубина |
90 |
|
Масса модуля, кг, не более |
0,3 |
|
Напряжение питания от сети постоянного тока напряжением, В |
от 20,4 до 28,8 |
|
Потребляемый ток (потребляемая мощность), А (Вт), не более |
3,2 (76) |
|
Средняя наработка на отказ, ч |
90000 |
|
Средний срок службы, лет |
15 |
|
Среднее время восстановления работоспособности, ч |
1 |
