Сведения о средстве измерений: 93444-24 Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация"

Номер по Госреестру СИ: 93444-24
93444-24 Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация"
(Обозначение отсутствует)

Назначение средства измерений:
Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала «Костромская ГРЭС» АО «Интер РАО-Электрогенерация» (далее - система) предназначена для измерений давления технологических жидкостей и газовых сред.

сертификация программного обеспечения
Внешний вид. Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала
Внешний вид.
Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация"
Рисунок № 1

Общие сведения

Дата публикации - 10.10.2024
Срок свидетельства -
Номер записи - 195252
ID в реестре СИ - 1420408
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Филиал "Костромская ГРЭС" Акционерного общества "Интер РАО-Электрогенерация" (Филиал "Костромская ГРЭС" АО "Интер РАО-Электрогенерация")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:

  • Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
  • Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
  • Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.

Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.

Входные данные

Для работы с отчетом необходимо:

  • Выбрать год из выпадающего списка.
  • Указать наименование испытательного центра (например, "ВНИИФТРИ").

Выходные данные

Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:

  • № приказа: Номер и дата приказа Росстандарта.
  • Наименование приказа: Полное название приказа.
  • № типа СИ: Регистрационный номер типа средства измерений.
  • Тип СИ: Наименование и описание типа средства измерений.

Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Филиал "Костромская ГРЭС" Акционерного общества "Интер РАО-Электрогенерация" (Филиал "Костромская ГРЭС" АО "Интер РАО-Электрогенерация")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93444-24

Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация", Обозначение отсутствует
Филиал "Костромская ГРЭС" Акционерного общества "Интер РАО-Электрогенерация" (Филиал "Костромская ГРЭС" АО "Интер РАО-Электрогенерация") (РОССИЯ г. Москва)
ОТ
МП
3 года
93445-24

Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация", Обозначение отсутствует
Филиал "Костромская ГРЭС" Акционерного общества "Интер РАО-Электрогенерация" (Филиал "Костромская ГРЭС" АО "Интер РАО-Электрогенерация") (РОССИЯ г. Москва)
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) системы функционально разделено на две группы: базовое программное обеспечение (БПО) измерительных модулей ПТК и специализированное ПО (СПО).

    Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- БПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

    Конфигурация программного проекта АСУ ТП энергоблока № 1 филиала «Костромская ГРЭС» АО «Интер РАО-Электрогенерация» на базе ПТК "ТПТС-НТ", выполнена под задачи системы информационно-измерительной в составе систем АСУ ТП.

    СПО включает в себя:

    • - специализированное инженерное программного обеспечения «GET-R1», предназначенное для конфигурирования программно-аппаратных средств ТПТС-НТ;

    • - специализированное программное обеспечение - «Alpha. HMI», предназначенное для конфигурирования программно-аппаратных средств Альфа-платформа верхнего уровня системы.

    Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

    Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    GET-R1

    Alpha. HMI

    Номер   версии   (идентификационный

    номер) ПО

    2.7.8.6830

    1.8.х+ааа19082.Ь133.г86038

    Алгоритм    вычисления    цифрового

    идентификатора

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации РЭ-АСУ-001-ИОС печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Использование по назначению» руководства по эксплуатации РЭ-АСУ-001-ИОС.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Приказ Росстандарта от 1 октября 2018 государственной поверочной схемы для средств электрического тока в диапазоне от 1^10-16 до 100 А»;

    Приказ Росстандарта от 20 октября 2022

    г. № 2091 измерений

    «Об

    силы

    утверждении постоянного

    утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

    г. № 2653

    «Об

    Правообладатель

    Филиал «Костромская ГРЭС» Акционерного общества «Интер РАО-Электрогенерация» (Филиал «Костромская ГРЭС» АО «Интер РАО-Электрогенерация»)

    ИНН 7704784450

    Адрес юридического лица: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. 1

    Web-сайт: www.irao-generation.ru

    E-mail:secretary_kogres@interrao.ru

    Изготовитель

    Филиал «Костромская ГРЭС» Акционерного общества «Интер РАО-Электрогенерация» (Филиал «Костромская ГРЭС» АО «Интер РАО-Электрогенерация»)
    ИНН 7704784450
    Адрес: 156901, Костромская обл., г. Волгореченск
    Телефон: (49453) 5-23-59
    Факс: (49453) 3-16-06
    Web-сайт: www.irao-generation.ru
    E-mail:secretary_kogres@interrao.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: (495) 437-55-77
    Факс: (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Филиал «Костромская ГРЭС» Акционерного общества «Интер РАО-Электрогенерация» (Филиал «Костромская ГРЭС» АО «Интер РАО-Электрогенерация»)
    ИНН 7704784450
    Адрес юридического лица: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. 1
    Web-сайт: www.irao-generation.ru
    E-mail:secretary_kogres@interrao.ru

    Принцип действия системы основан на последовательных преобразованиях измеряемых величин.

    Система осуществляет регистрацию, отображение и хранение измеренной информации.

    Измерительные каналы (ИК) системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной части измерительного канала (ВИК), представляющей собой программно-технический комплекс (ПТК). Первичная и вторичная части системы соединяются проводными линиями связи.

    1. Первичные измерительные преобразователи (ПИП), обеспечивающие преобразование значений измеряемых параметров в электрические сигналы:

    - преобразователи измерительные Сапфир-22 ДИ, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67228-17, 42636-09, 21091-01, 21091-03, 21091-06, 21091-11, 19056-99, 19056-05, 15040-06, 11964-89, 11964-91;

    - преобразователи давления измерительные АИР-20/М2, рег. № 63044-16;

    - датчики давления Метран-100, рег. № 22235-01, 22235-08.

    2. Вторичная часть ИК (ВИК) системы:

    - средства программно-технические ТПТС-НТ на базе модулей ТПТС55.1661, рег. № 56645-14.

    Заводской номер 001 в виде цифрового обозначения, который однозначно идентифицирует систему, указывается в руководстве по эксплуатации системы и на шкаф ПТК в соответствии с рисунком 2. Нанесение знака поверки на корпус стойки системы не предусмотрено.

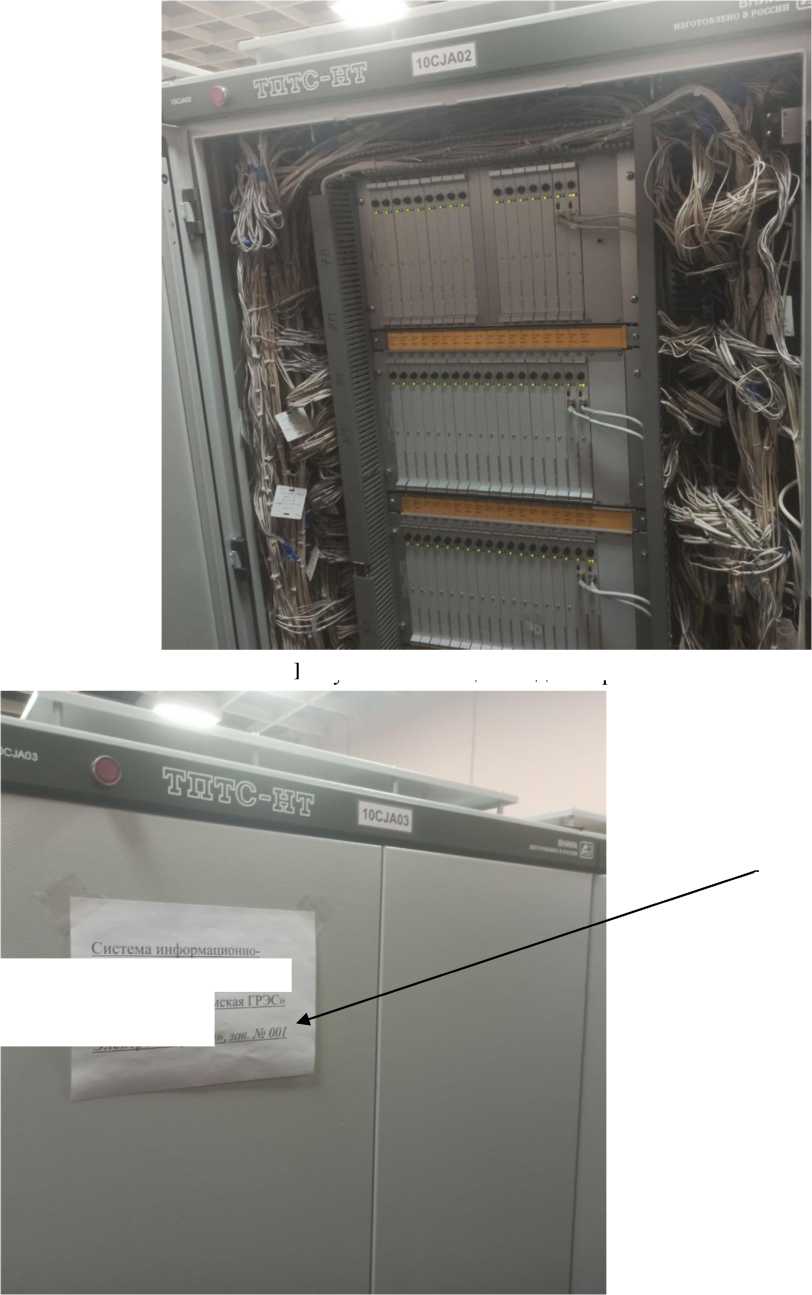

    Общий вид стойки приборной средств программно-технических ТПТС-НТ представлен на рисунке 1.
