Сведения о средстве измерений: 93445-24 Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация"

Номер по Госреестру СИ: 93445-24
93445-24 Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация"
(Обозначение отсутствует)

Назначение средства измерений:
Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала «Костромская ГРЭС» АО «Интер РАО-Электрогенерация» (далее - система) предназначена для измерений давления технологических жидкостей и газов.

сертификация программного обеспечения
Внешний вид. Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала
Внешний вид.
Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация"
Рисунок № 1
Внешний вид. Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала
Внешний вид.
Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация"
Рисунок № 2

Общие сведения

Дата публикации - 10.10.2024
Срок свидетельства -
Номер записи - 195253
ID в реестре СИ - 1420409
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Обозначение отсутствует, Нет модификации,

Производитель

Изготовитель - Филиал "Костромская ГРЭС" Акционерного общества "Интер РАО-Электрогенерация" (Филиал "Костромская ГРЭС" АО "Интер РАО-Электрогенерация")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Филиал "Костромская ГРЭС" Акционерного общества "Интер РАО-Электрогенерация" (Филиал "Костромская ГРЭС" АО "Интер РАО-Электрогенерация")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93444-24

 Система информационно-измерительная в составе систем АСУ ТП энергоблока № 1 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация", Обозначение отсутствует
Филиал "Костромская ГРЭС" Акционерного общества "Интер РАО-Электрогенерация" (Филиал "Костромская ГРЭС" АО "Интер РАО-Электрогенерация") (РОССИЯ г. Москва) 		ОТ
МП 		3 года
93445-24

 Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация", Обозначение отсутствует
Филиал "Костромская ГРЭС" Акционерного общества "Интер РАО-Электрогенерация" (Филиал "Костромская ГРЭС" АО "Интер РАО-Электрогенерация") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - IS_3 Сводная диаграмма импортозамещения по группам средств измерений (по типам СИ)

Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.

Бесплатный

Кто поверяет Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КОСТРОМСКОЙ ЦСМ"
(RA.RU.311489)		 РСТ
  • Обозначение отсутствует
    		•  1 1 0 1 0 1 0 1
    ФГБУ "ВНИИМС"
    (RA.RU.311493)    		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) системы функционально разделено на две группы: базовое программное обеспечение (БПО) измерительных модулей ПТК и специализированное ПО (СПО).

    Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- БПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

    Конфигурация программного проекта АСУ ТП энергоблока № 2 филиала «Костромская ГРЭС» АО «Интер РАО-Электрогенерация» на базе «ПЛК-ИНКОНТ», выполнена под задачи системы информационно-измерительной в составе систем АСУ ТП.

    СПО включает в себя специализированное программное обеспечение - «Alpha. HMI», предназначенное для конфигурирования программно-аппаратных средств Альфа-платформа верхнего уровня системы.

    Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

    Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 -

    икационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    Alpha. HMI

    Номер   версии   (идентификационный

    номер) ПО

    1.8.х+ааа19082.Ь134.г87458

    Алгоритм    вычисления    цифрового

    идентификатора

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации РЭ-АСУ-004-ИОС печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Использование по назначению» руководства по эксплуатации РЭ-АСУ-002-ИОС.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Приказ Росстандарта от 1 октября 2018

    схемы для средств до 100 А»;

    государственной поверочной электрического тока в диапазоне от 1^10-16

    Приказ Росстандарта от 20 октября 2022

    г. № 2091 измерений

    «Об

    силы

    утверждении постоянного

    утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

    г. № 2653

    «Об

    Правообладатель

    Филиал «Костромская ГРЭС» Акционерного общества «Интер РАО-Электрогенерация» (Филиал «Костромская ГРЭС» АО «Интер РАО-Электрогенерация»)

    ИНН 7704784450

    Адрес юридического лица: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. 1

    Web-сайт: www.irao-generation.ru

    E-mail:secretary_kogres@interrao.ru

    Изготовитель

    Филиал «Костромская ГРЭС» Акционерного общества «Интер РАО-Электрогенерация» (Филиал «Костромская ГРЭС» АО «Интер РАО-Электрогенерация»)
    ИНН 7704784450
    Адрес: 156901, Костгмызиромская обл., г. Волгореченск
    Телефон: (49453) 5-23-59
    Факс: (49453) 3-16-06
    Web-сайт: www.irao-generation.ru
    E-mail:secretary_kogres@interrao.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: (495) 437-55-77
    Факс: (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Филиал «Костромская ГРЭС» Акционерного общества «Интер РАО-Электрогенерация» (Филиал «Костромская ГРЭС» АО «Интер РАО-Электрогенерация»)
    ИНН 7704784450
    Адрес юридического лица: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. 1
    Web-сайт: www.irao-generation.ru
    E-mail:secretary_kogres@interrao.ru

    Принцип действия системы основан на последовательных преобразованиях измеряемых величин.

    Система осуществляет регистрацию, отображение и хранение измеренной информации.

    Измерительные каналы (ИК) системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной части измерительного канала (ВИК), представляющей собой программно-технический комплекс (ПТК). Первичная и вторичная части системы соединяются проводными линиями связи.

    1. Первичные измерительные преобразователи (ПИП), обеспечивающие преобразование значений измеряемых параметров в электрические сигналы:

    - преобразователи измерительные Сапфир-22 ДИ, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67228-17, 42636-09, 21091-01, 21091-03, 21091-06, 21091-11, 19056-99, 19056-05, 15040-06, 11964-89, 11964-91;

    - преобразователи давления измерительные АИР-20/М2, рег. № 63044-16;

    - датчики давления Метран-100, рег. № 22235-01, 22235-08.

    2. Вторичная часть ИК (ВИК) системы:

    - преобразователи измерительные MINI MCR-SL-UI-2I, рег. № 55662-13;

    - программно-технический комплекс «ПЛК-ИНКОНТ» на базе модулей AI16-01, рег. № 88217-23.

    Заводской номер 001 в виде цифрового обозначения, который однозначно идентифицирует систему, указывается в руководстве по эксплуатации системы и на шкафу ПТК в соответствии с рисунком 2. Нанесение знака поверки на корпус стойки системы не предусмотрено.

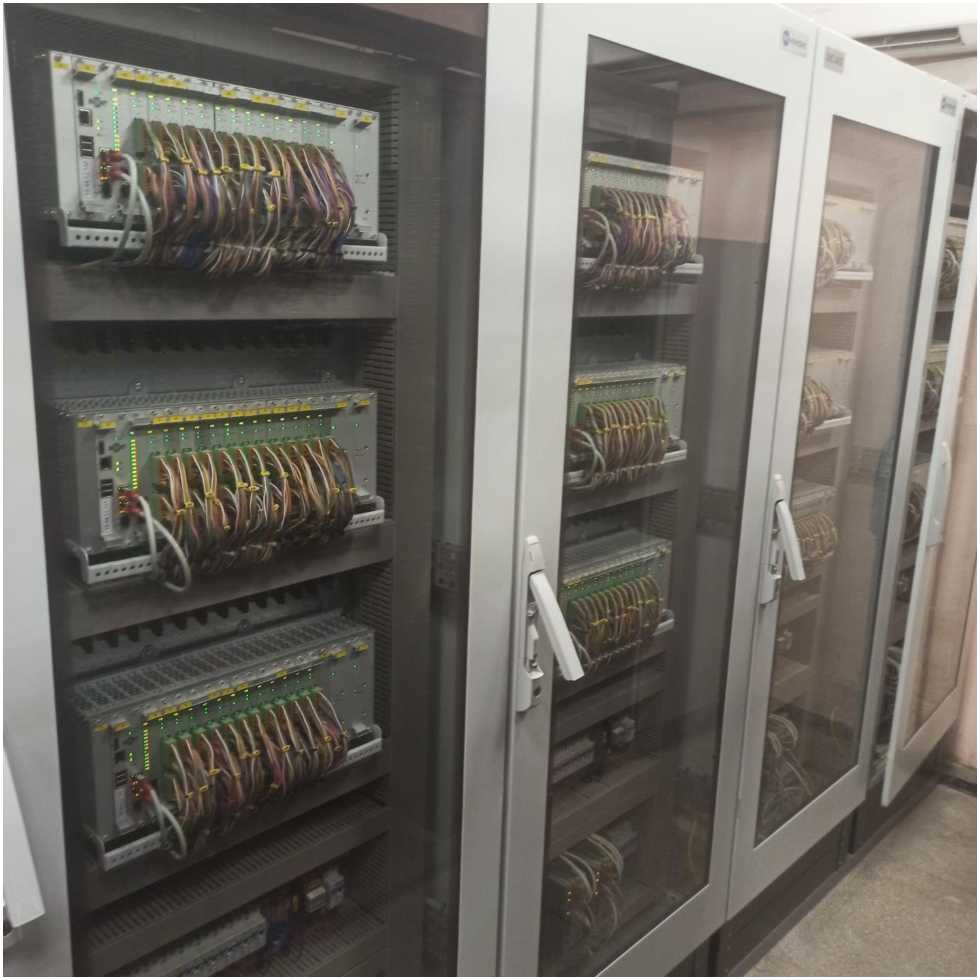

    Общий вид стойки приборной программно-технического комплекса «ПЛК-ИНКОНТ» представлен на рисунке 1.

    Внешний вид. Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала

    Рисунок 1 - Общий вид шкафа ПТК

    I г

    Внешний вид. Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала

    Место нанесения заводского номера

    Рисунок 2 - Общий вид шкафа ПТК с указанием места нанесения заводского номера

    Пломбирование системы не предусмотрено.

    .,.ли.;,тс;|ьная cnc iaBe C1IC ICM АСУ ТП энергоблокам! филиала «Костромская ГРЭС>> АО «Интер РАО-Электрогенерация», зав. № 001


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Система информационно-измерительная в составе систем АСУ ТП энергоблока № 2 филиала «Костромской ГРЭС» АО «Интер РАО-Электрогенерация»

    -

    1 шт.

    Руководство по эксплуатации

    РЭ-АСУ-002-ИОС

    1 экз.

    Формуляр

    ФР-АСУ-002-ИОС

    1 экз.


    системы приведены в таблицах 2, 3.

    Таблица 2 - Метрологические характеристики

    Измеряемая величина

    Диапазон измерений

    Состав ИК

    Характеристики погрешности ИК

    ПИП

    ВИК, характеристики погрешности

    Тип, характеристики погрешности

    Выходной сигнал

    Давление технологических жидкостей и газов

    от 0 до 25 кгс/м2 от 0 до 60 кгс/м2 от 0 до 400 кгс/м2 от 0 до 600 кгс/м2

    Сапфир-22 ДИ

    YiiMii = ±0,5 %

    от 0 до 5 мА

    MINI MCR-SL-UI-2I => AI16-01

    Yвик = ±1,25 %

    Yик= ±1,4 %

    АИР - 20

    Yпип = ±0,2 %

    от 4 до 20 мА

    AI16-01

    Yвик = ±0,2 %

    Yик= ±0,35 %

    Метран-100

    Yпип = ±0,25 %

    Yик= ±0,4 %

    Примечания

    Используемые обозначения:

    • - Ynиn - пределы допускаемых приведенных к диапазону измерений погрешностей ПИП в рабочих условиях;

    • - Yвик - пределы допускаемых приведенных к диапазону измерений погрешностей ВИК в рабочих условиях;

    • - Yик - пределы допускаемых приведенных к диапазону измерений погрешностей ИК в рабочих условиях.

    Таблица 3 - Технические

    Наименование параметра

    Значение

    Рабочие условия применения ПИП:

    Температура окружающей среды, °С

    от +20 до +40

    Относительная влажность окружающего воздуха, %

    до 95

    Атмосферное давление, кПа

    от 84,0 до 106,7

    Рабочие условия применения ВИК:

    Температура окружающей среды, °С

    от +18 до +28

    Относительная влажность окружающего воздуха, %

    до 80

    Атмосферное давление, кПа

    от 84,0 до 106,7
