Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Счетчики имеют в своем составе микроконтроллер, АЦП, датчики тока и напряжения, энергонезависимую память данных и встроенные часы реального времени.

Счетчики оснащены, в зависимости от исполнения:

- оптическим интерфейсом в соответствии с ГОСТ IEC 61107-2011;

- датчиком магнитного поля;

- детектором ВЧ электромагнитного поля;

- ЖКИ (за исключением сплит-счетчиков);

- подсветкой ЖКИ (при наличии ЖКИ);

- кнопками управления (за исключением сплит-счетчиков);

- возможностью подключения сменного модуля связи;

- электронной пломбой отсека сменного модуля связи;

- электронной пломбой кожуха счетчика;

- электронной пломбой крышки зажимов;

- реле управления нагрузкой (для счетчиков непосредственного включения);

- блокиратором реле управления нагрузкой (для счетчиков непосредственного включения);

- индикатором функционирования счетчика (сеть);

- оптические испытательные выходы;

- электрические испытательные выходы (телеметрия);

- реле управления нагрузкой (для счетчиков непосредственного включения);

Счетчики могут вести измерения активной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

Примечание: A1, A2, A3, A4 - условные наименования активной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

Счетчики могут вести измерения реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

Примечание: R1, R2, R3, R4 - условные

В счетчиках предусмотрены два настраиваемых канала учета активной энергии с условными наименованиями:

«A+» - прямое направление, расход, потребление, импорт.

«A-» - обратное направление, приход, отдача, экспорт.

В зависимости от настройки, накопление активной энергии выполняется по следующим алгоритмам:

• 1. «Двунаправленный учет»

A+ =A1+A4

A- =A2+A3

• 2. «Однонаправленный учет» (накопление по модулю)

A+ =A1+A2+A3+A4

A- =0

Счетчик в зависимости от исполнения измеряет следующие параметры:

• - активная электроэнергия в двух направлениях (приём, отдача);

• - реактивная электроэнергия в двух направлениях (положительная, отрицательная);

• - напряжение фазное;

• - напряжение линейное (для трехфазных счетчиков);

• - ток (для каждой фазы);

• - ток в нулевом проводе (при наличии датчика тока в нейтральном канале);

• - частота сети;

• - активная, реактивная и полная мощность (для каждой фазы и суммарная величина);

• - коэффициент активной мощности (cos ф);

• - соотношение реактивной и активной мощности (tg ф);

• - небаланс токов в фазных и нулевом канале (при наличии датчика тока в нейтральном канале).

В зависимости от исполнения, счетчик измеряет и контролирует следующие показатели качества электроэнергии (далее - ПКЭ) в соответствии с классом «S» характеристик процесса измерений по ГОСТ 30804.4.30-2013:

- положительное и отрицательное отклонение напряжения в точке измерения электрической энергии;

- отклонение частоты, диапазон измерения частоты от 47,5 до 52,5 Гц;

- перенапряжения;

- провалы напряжения;

- прерывания напряжения;

- коэффициент несимметрии напряжений по обратной последовательности.

Счетчик фиксирует нарушения следующих контролируемых ПКЭ за настраиваемый интервал времени:

- события нарушения параметра отклонения напряжения;

- события нарушения параметра отклонения частоты;

- события нарушения параметра коэффициент несимметрии напряжений по обратной последовательности;

- события перенапряжения: фаза(ы), дата/время начала и окончания перенапряжения, длительность перенапряжения и максимальное значение напряжения при перенапряжении;

- события провала напряжения: фаза(ы), дата/время начала и окончания провала напряжения, длительность провала напряжения и минимальное значение напряжения при провале напряжения;

- события прерывания напряжения: дата/время начала и окончания прерывания напряжения, длительность прерывания напряжения.

Счетчик фиксирует нарушения следующих контролируемых ПКЭ за расчетный период:

- суммарную продолжительность положительного и отрицательного отклонения напряжения в точке измерения электрической энергии.

Счетчик фиксирует нарушения следующих индивидуальных ПКЭ за расчетный период:

- суммарную продолжительность времени превышения положительного и отрицательного отклонения уровня напряжения в точке измерения электрической энергии;

- количество фактов положительного отклонения напряжения в точке измерения электрической энергии.

Счетчик обеспечивает разграничение доступа и информационной безопасности.

Счетчик обеспечивает формирование профиля принятой реактивной энергии (мощности) с программируемым интервалом в диапазоне от 1 до 60 мин (из ряда 1, 5, 15, 30, 60 минут, в зависимости от исполнения ряд может быть расширен) и периодом хранения не менее 90 суток (при времени интегрирования 30 минут). Счетчик должен обеспечивать глубину хранения профиля для 60-ти минутных интервалов времени не менее 180 суток.

Счетчик обеспечивает формирование профиля значений активной и реактивной электрической энергии (прием, отдача) нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток с циклической перезаписью, глубина хранения не менее 123 суток.

Счетчик обеспечивает формирование профиля значений активной и реактивной электроэнергии (приём, отдача) нарастающим итогом, а также запрограммированных параметров на начало текущего расчетного периода.

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

Счетчики ведут измерение и учет потребленной или потребленной и отпущенной активной и реактивной (R+ и R—) электрической энергии суммарно и по тарифам, указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:

• - количества только потребленной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

• - количества только потребленной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно по каждой фазе.

Счетчики обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, фактов вскрытий клеммой крышки и корпуса, результатов самодиагностики, отклонений параметров сети и отклонений показателей качества электроэнергии, индивидуальных параметров электроснабжения.

Для обмена информацией по оптическому интерфейсам, в зависимости от исполнения счетчика, могут использоваться протоколы DLP, SMP, Mod-BUS, а также протоколы соответствущие стандартам: IEC 62056 (DLMS/COSEM) (спецификация СПОДЭС, IDIS, CAS), МЭК 60870-5-104-2004, МЭК 61850, ПИРС.

Счётчик в зависимости от исполнения обеспечивает ведение журналов событий с общим количеством записей не менее 500 записей.

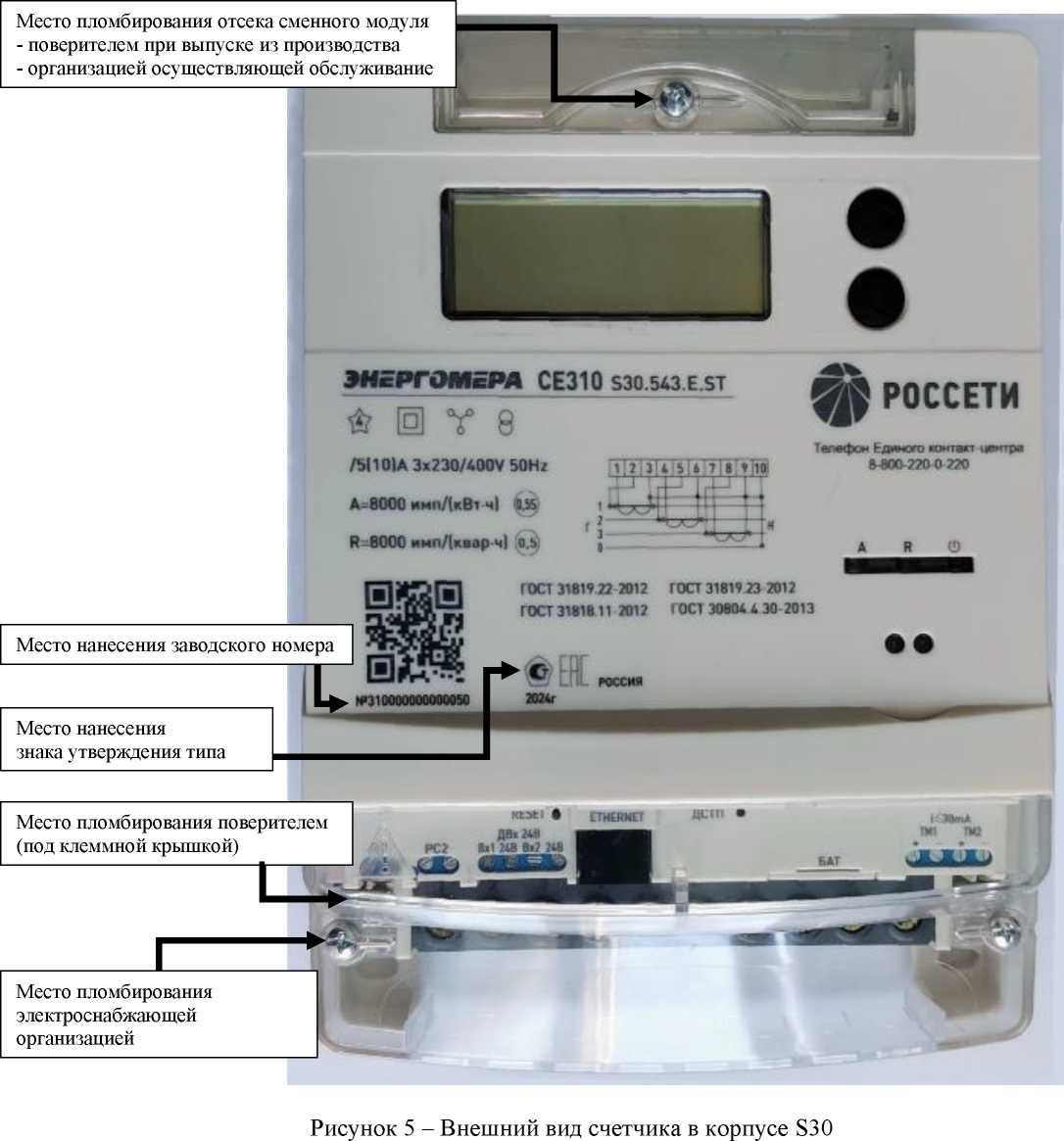

Внешний вид счетчиков приведен на рисунках 2 - 7, с приведением мест пломбирования поверителя (ПП), мест пломбирования электроснабжающей организации (ЭО), мест нанесения знака утверждения типа, мест нанесения заводского номера счетчика.

Заводской номер наносится на корпус счетчиков лазерной гравировкой в виде цифрового кода.

Знак поверки наносится на пломбу в виде оттиска знака поверки навешиваемую или устанавливаемую в местах, указанных на рисунках 2 - 7, а также в паспорта.

Установленные интерфейсы связи в соответствии с таблицей 1.

Количество измерительных элементов

(для 3 эл. трехфазного - не указывается).

Код диапазона токов

Номинальный/базовый (максимальный):

• 3 - 5 (10) А;

6 - 5 (100) А;

• 9 - 5 (80) А.

Код номинального напряжения:

0 - 57,7В и 3x57,7/100;

• 4 - 230В и 3x230/400.

Код класса точности по активной/реактивной энергии:

• 4 - 0,2S/0,5;

• 5 - 0,5S/0,5;

• 6 - 0,5S/1,0;

• 7 - 1,0/1,0;

• 8 - 1,0/2,0.

Тип и номер корпуса:

S10 - для однофазного счетчика для крепления на 3 точки (на стену);

C10 - для однофазного счетчика для сплит счетчиков;

R10 - для однофазного счетчика для крепления на DIN-рейку;

S30 - для трехфазного счетчика для крепления на 3 точки (на стену);

C30 - для трехфазного счетчика для сплит счетчиков;

10 - Номер модели.

Количество фаз:

• 2 - Однофазный счетчик;

• 3 - Трехфазный счетчик.

Рисунок 1 - Структура условного обозначения счетчика

Таблица 1 - Обозначение

интерфейсов связи

Таблица 2 - Обозначение дополнительных функций

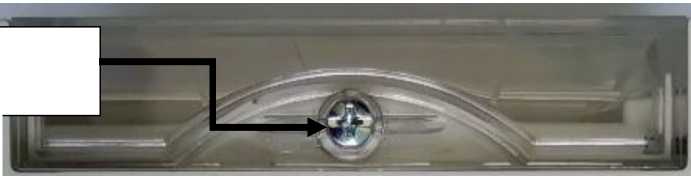

Место пломбирования отсека сменного модуля

• - поверителем при выпуске из производства

• - организацией осуществляющей обслуживание

Место нанесения знака утверждения типа

5(100)А   230 V 50

А=2000 irnp/IkW hl R --2000 impZIkwr h) 2

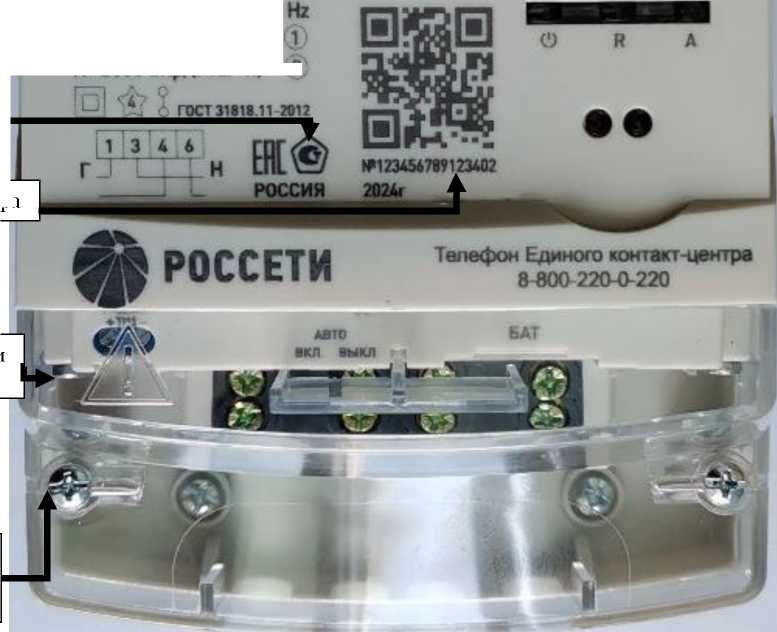

Рисунок 2 - Внешний вид счетчика в корпусе C10

Место нанесения заводского номера

Место пломбирования поверителем (под клеммной крышкой)

Место пломбирования электроснабжающей организацией

511001Д 3k230/AOOV 5OHz

A-eOOO импЛкВт-ч!

В =8000 имп/|к*ар ч|

Л

Место пломбирования электроснабжающей организацией

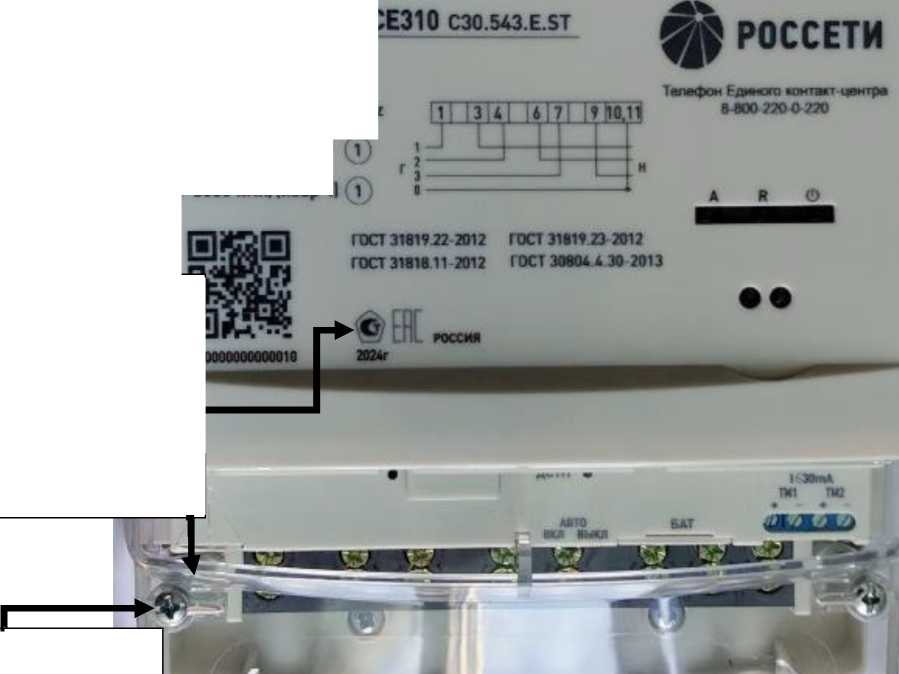

Рисунок 3 - Внешний вид счетчика в корпусе C30

Место пломбирования отсека сменного модуля

• - поверителем при выпуске из производства

• - организацией осуществляющей обслуживание

Место нанесения знака утверждения типа

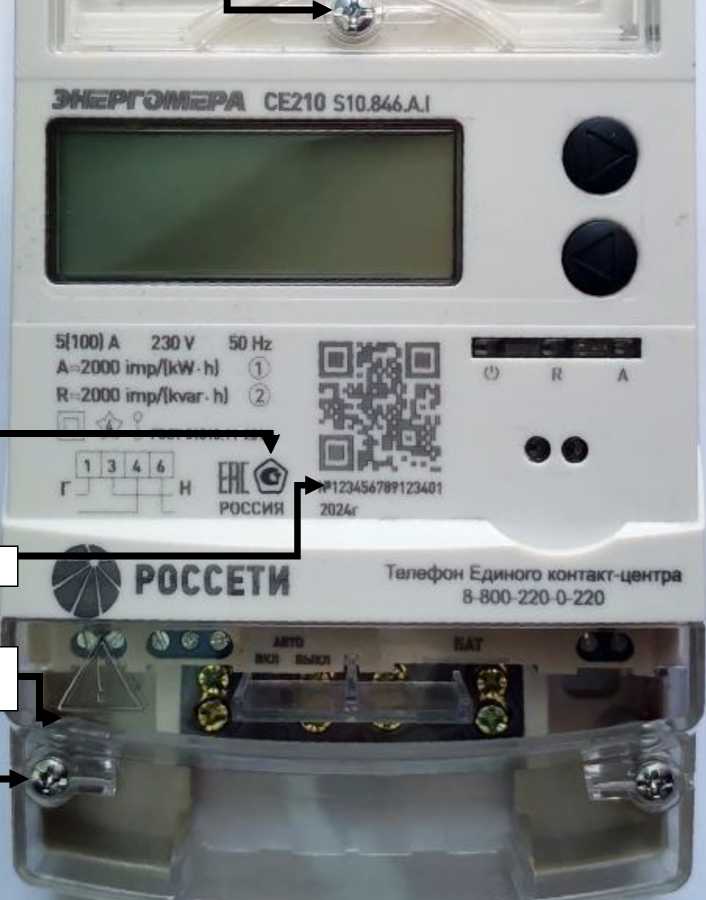

Рисунок 4 - Внешний вид счетчика в корпусе S10

Место нанесения заводского номера

Место пломбирования поверителем (под клеммной крышкой)

Место пломбирования электроснабжающей организацией

Место пломбирования отсека сменного модуля

• - поверителем при выпуске из производства

• - организацией осуществляющей обслуживание

Место пломбирования поверителем

Место нанесения

знака утверждения типа

ЕМЕЯСОМЕЯЛ СЕ210 R10 746 А

R О

lEC 62052-11

RUSSIA

А-2000 imp,’’kw hl Q)

R=2(X)0 r-p,/|kvar hlO) №00000000000000    2024

Место нанесения заводского номера

Место пломбирования электроснабжающей организацией

■

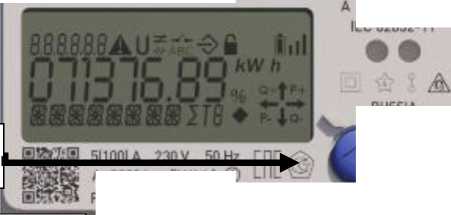

Рисунок 6 - Внешний вид счетчика в корпусе R10

Место пломбирования поверителем

Место нанесения заводского номера

Место пломбирования отсека сменного модуля

- поверителем при выпуске из производства

- организацией осуществляющей обслуживание

Место нанесения

знака утверждения типа

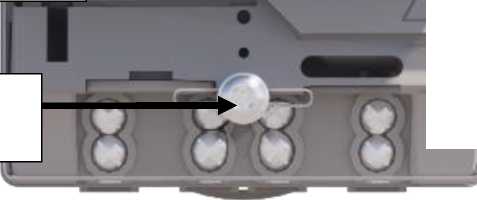

Место пломбирования

электроснабжающей

организацией

Рисунок 7 - Внешний вид счетчика в корпусе R30

Идентификационные данные программного обеспечения счетчиков электрической энергии многофункциональных СЕ, в зависимости от количества фаз счетчика, указаны в таблицах 3 и 4.

Таблица 3 - Идентификационные данные программного обеспечения для однофазных счётчиков СЕ

Таблица 4 - Идентификационные данные программного обеспечения для трёхфазных счётчиков СЕ

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства. Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в разделе 5. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний в соответствии с Р 50.2.077-2014.

Комплектность счетчиков приведена в таблице 14.

Таблица 14 - Комплектность

Продолжение таблицы 14_______

Наименование

Сменный модуль связи совместимый со счетчиком электрической энергии многофункциональным СЕ

* входит в состав поставки по требованию заказчика.

** входит в комплект поставки только для счетчиков сплит исполнений без D в поле дополнительные функции структуры условного обозначения. Для других исполнений счетчиков не входит в комплект поставки.

При необходимости в комплект поставки так же могут входить дополнительные комплектующие, при этом их наименование, обозначение и количество указывается в паспорте.

Метрологические характеристики счетчика указаны в таблицах 5 - 13.

Таблица 5 -

Таблица 6 -

при измерении

Таблица 7 - Пределы допускаемых значений основной погрешности реактивной энергии и реактивной мощности при симметричной нагрузке

Таблица 8 - Пределы допускаемых значений основной погрешности при измерении реактивной энергии и реактивной мощности при однофазной нагрузке и симметрии многофазных напряжений

Таблица 9 - Пределы погрешности, вызываемые другими влияющими величинами для счетчиков класса 0,5 по реактивной энергии

Таблица 10 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока

Значение тока для счетчиков

Пределы допускаемой основной погрешности при измерении тока Si, %, для счетчиков класса точности по активной/реактивной энергии

Таблица 12 - Пределы допускаемой погрешности при измерении показателей качества электроэнергии в соответствии с классом «S» по ГОСТ 30804.4.30-2013

Таблица 13 - Технические характеристики
