Принцип действия счетчика основан на измерении разности времени перемещения коротких импульсов по направлению потока газа и против него между электроакустическими преобразователями, которая прямо пропорциональна средней скорости потока газа и, соответственно, объему газа, прошедшего через счетчик. Для вычисления объема газа, приведенного к температуре плюс 20 °С, используются данные, поступающие со встроенного датчика температуры.

Счетчики имеют моноблочную конструкцию и состоят из пластикового корпуса, ультразвукового преобразователя расхода и электронного (вычислительного) устройства в составе:

• - платы измерений и индикации с жидкокристаллическим индикатором (далее -ЖКИ), автономным источником питания и датчиком температуры;

• - платы модуля передачи данных, которая имеет встроенное устройство радиосвязи, которое используется для передачи данных по радиоканалу в централизованную систему учета.

Электронное (вычислительное) устройство счетчиков при обработке выходных сигналов электроакустических преобразователей выполняет следующие функции:

• - измерение времени прохождения ультразвукового сигнала по потоку и против потока с преобразованием этого времени по специальному алгоритму для исключения влияния температуры газа на точность измерений;

• - вычисление прошедшего через счетчик объема газа, приведенного к температуре плюс 20 °С;

• - отображение информации на ЖКИ.

Счетчики обеспечивают вывод информации на ЖКИ в следующих режимах:

• - рабочий режим;

• - поверочный режим;

• - режим отображения подменю.

В режиме отображения подменю счетчики имеют возможность отображать:

• - проверку индикации сегментов дисплея;

• - время наработки счетчика (год, день, час);

• - время наработки счетчика в неисправном состоянии (час, минута, секунда);

• - текущую температуру измеряемой среды (текущее значение температуры газа);

• - идентификационное наименование программного обеспечения (далее - ПО);

• - версию встроенного ПО;

• - значение контрольной суммы метрологической значимой части ПО;

• - напряжение на источнике автономного питания;

• - MAC-адрес счетчика (заводской номер по системе нумерации изготовителя);

• - дату изготовления счетчика;

• - сообщение о передаче данных по интерфейсам связи.

Счетчики сохраняют суммарное зарегистрированное значение объема газа в энергонезависимой памяти запоминающего устройства не реже одного раза в час.

Счетчики осуществляют вывод на ЖКИ экстренных сообщений о сбойных режимах работы при возникновении следующих событий:

• - неисправность электроакустических преобразователей;

• - неисправность датчика температуры;

• - выход значения расхода газа за допустимый предел;

• - наличие обратного потока;

• - наличие системной ошибки;

• - низкий уровень заряда батареи.

В зависимости от диапазона объемного расхода, в котором производится измерение объема газа, счетчики выпускаются четырех типоразмеров: G1,6; G2,5; G4,0; G6,0.

Счетчики имеют в своем составе встроенное устройство передачи данных: UNB. Структура условного обозначения счетчиков:

СЕ520 [1][2][3][4], где:

• [1] - типоразмер: 1 - G1,6; 2 - G2,5; 3 - G4,0; 4 - G6,0;

• [2] - номинальный диаметр: 1 - DN12; 2 - DN15;

• [3] - радиоинтерфейс - U - UNB;

• [4] - нумерация по внутризаводской классификации: N01; N02.

Заводской номер, включающий 15 цифр, наносятся на лицевую часть корпуса методом печати.

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки.

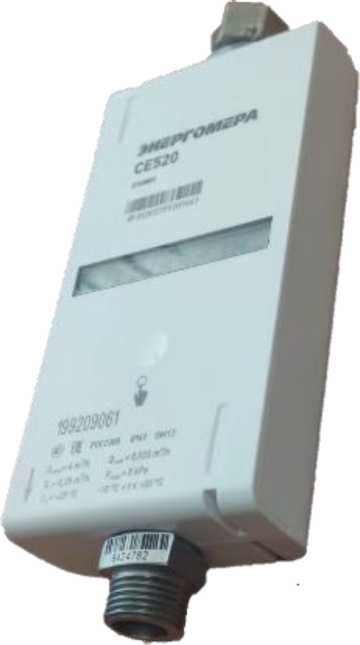

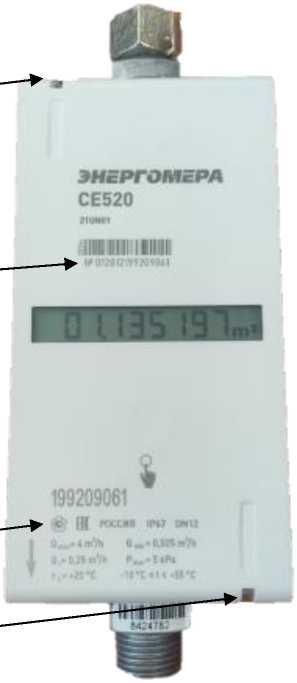

Общий вид счетчика с указанием места пломбировки с нанесением знака поверки, места нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Пломба с нанесением

Место нанесения знака утверждения типа

Пломба с нанесением знака поверки

Рисунок 1 - Общий вид счетчиков с указанием места пломбировки, места нанесения знака утверждения типа и заводского номера

Таблица 5 - Комплектность

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности
