АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК) - центр сбора и обработки информации филиала Гусиноозерской ГРЭС АО "Интер РАО-Электрогенерация" (ЦСОИ), включающий в себя сервер баз данных (далее- сервер ИВК) типа DL380 Gen10 4110 с установленным программным обеспечением ПК "Энергосфера" (далее - сервер ИВК), устройство синхронизации частоты и времени Метроном Версии 300 (далее - УСВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

-      активная и реактивная электрическая энергия, как интеграл по времени от средней

за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

-      средняя на интервале времени 30 мин. активная (реактивная) электрическая

мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК.

В сервере ИВК происходит вычисление электроэнергии и мощности с учётом коэффициентов трансформации ТТ и ТН, накопление и обработка измерительной информации, оформление отчётных документов.

Передача информации в ПАК АО "АТС", за подписью ЭЦП субъекта ОРЭ, в филиал АО "СО ЕЭС" и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 "Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО "АТС", АО "СО ЕЭС" и смежным субъектам" к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая обеспечивает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации частоты и времени Метроном Версии 300) (далее по тексту УСВ), ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК в постоянном режиме проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ, и при расхождении времени более чем на ±1 с сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение ИВК происходит При расхождении на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 2/24 нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК.

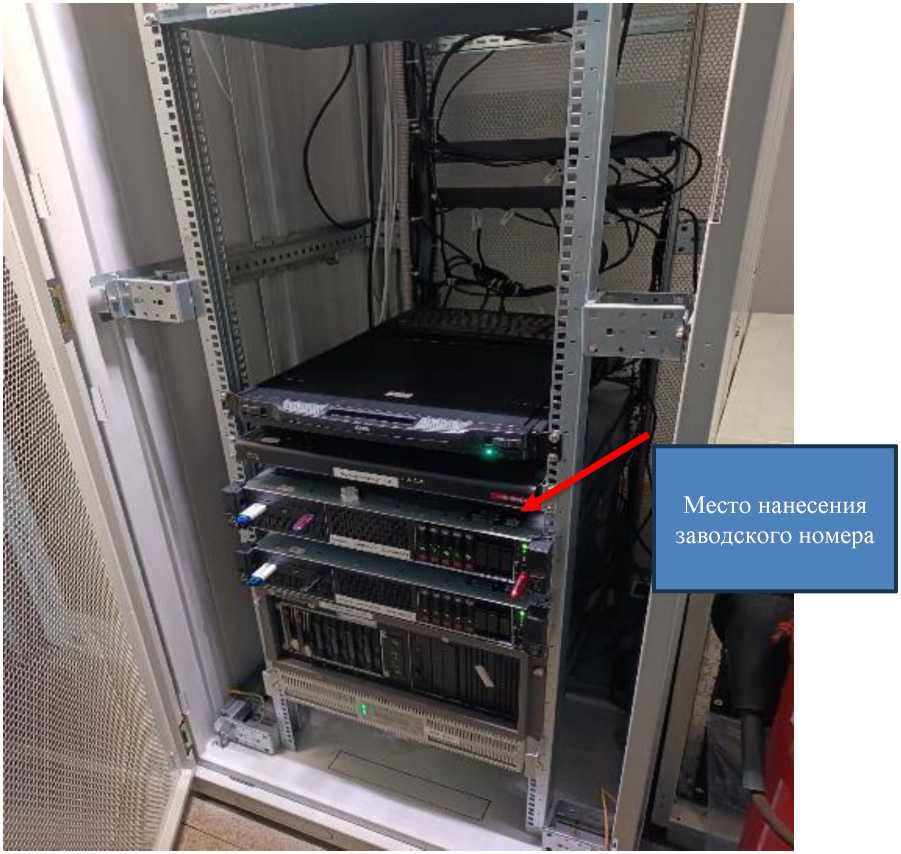

Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
